下载文档原格式
第4部分 制作与安装1 范围GB/T20801.4－2006系“压力管道规范——工业管道”的第4部分，规定了工业金属压力管道制作和安装的基本要求。
本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注年号的引用文件，其最新版本适用于本规范。
锅炉压力容器压力管道焊工考试与管理规则GB/T17116.1-1997 管道支吊架——第1部分：技术规范GB/T20801.1-2006 压力管道规范——工业管道 第1部分 总则 GB/T20801.2-2006 压力管道规范——工业管道 第2部分 材料 GB/T20801.3-2006 压力管道规范——工业管道 第3部分 设计与计算 GB/T20801.5-2006 压力管道规范——工业管道 第5部分 检验与试验 GB/T20801.6-2006 压力管道规范——工业管道 第6部分 安全防护 JB4708-2005 承压设备焊接工艺评定3 术语和定义3.1 制造 Manufacture管子、管道组成件或管道支承件等产品的生产过程。
产品应符合相应产品标准、有关规范及设计文件的要求。
3.2 制作 fabrication管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装配成部件。
制作可在车间或现场进行。
3.3 装配 Assembly按照工程设计的规定将两个以上管道组成件用螺栓、焊接、粘结、螺纹、硬钎焊、软钎焊或使用密封元件的方法连接在一起。
3.4 安装 Erection根据工程设计的规定，将一个管道系统完整地安装在指定的位置和支架上。
包括该系统按规范要求的所有现场（包括管道预制）装配、制作、检查和试验等工作。
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. 用100%A r 、97.5%A r +2.5%N 2、95%A r +5%N 2和92.5%A r +7.5%N 2四种情况对双相不锈钢UNS S31803进行焊接比较。
实验结果表明在保护气体中添加氮气有助于焊接过程中奥氏体相的形成,采用95%A r +5%N 2保护气体进行焊接,焊缝中的铁素体相和奥氏体相接近于各占50%。
由于双相不锈钢优良的性能是靠适当比例的两相组织来保证的,所以,氮元素在焊接过程中的存在可以保证焊缝金属和焊后热影响区内形成足够的奥氏体相,使焊接接头中出现较均衡的两相组织。
随着氮气量的增加,焊接金属中的氮的含量也随之增加,焊接接头的耐点蚀性能也随之提高。
3 结束语在双相不锈钢焊接过程中,不同的热处理方式,不同的焊接工艺,都会给双相不锈钢的焊接接头的耐蚀性能带来很大影响。
研究结果表明,采用合适的输入热能量(0.2～1.5kJ /mm ),多层焊接,98%A r +2%N 2混合保护气,手工电弧焊(S MAW )和钨极氩弧焊(TI G )相配合,可以使得焊接接头具有优良的耐蚀性能。
纵观国内外研究内容,对双相不锈钢焊接接头的耐点蚀性研究较多。
而材料的腐蚀既包括局部腐蚀也包括全面腐蚀,另外还有应力存在下的腐蚀。
局部腐蚀又有点蚀、缝隙腐蚀、晶间腐蚀等之分,材料在不同的工作环境下、不同的结构设计会产生不同类型的腐蚀形态,具有不同的腐蚀敏感性。
此外,材料不同的加工方法,尤其是不同的焊接工艺和方法也会对材料的耐蚀性产生较大影响。
所以评价某种材料的耐蚀性需要综合考虑多方面的影响,从多个角度展开。
随着双相不锈钢在国内应用领域的逐渐扩大,需要更多的研究人员对此进行深入而全面的研究。
参考文献[1] 高娃,罗建民,杨建君.双相不锈钢的研究进展及其应用[J ].兵器材料科学与工程,2005,28(3):61263.[2] 张淑娟,胡传顺,张娟娟,等.S AF2507与321管板异种金属焊接接头组织形态和相组织分布[J ].化工机械,2006,33(5):2872290.[3] Srinivasan P Bala,Muthupandi V,D ietzelW ,et al .An assess 2ment of i m pact strength and corr osi on behavi our of shielded metal arc welded dissi m ilar weldments bet w een UNS 31803and I S 2062steels[J ].Materials and Design,2006(27):1822191.[4] 赵钧良,肖学山,徐明华,等.高温下00Cr25N i7Mo4N 超级双相不锈钢的相组织及其元素含量变化研究[J ].上海钢研,2006(3):33237.[5] 何德孚,曹志樑,蔡新强,等.焊接金属中的二次相析出及其对双相不锈钢焊管性能的影响(下)[J ].焊管,2007,30(1):21229.[6] 张建勋,李庆琰,李为卫,等.热模拟2205DSS 焊接HAZ 的点蚀实验研究[J ].材料工程,2006(8):28232.[7] 杨松祥.超级双相不锈钢UNS S32760的焊接试验研究[J ].南京工业大学学报,2002,24(3):65268.[8] 陈建俊,王平,杨社教.超级双相不锈钢的焊接[J ].压力容器,2003,20(11):29232.[9] 刘庆忠,冯罡,崔晓峰.STT 焊充氮保护焊接SF A2205双相不锈钢[J ].油气田地面工程,2007,26(4):42243.[10] Tavares S SM ,Pardal J M ,L i m a L D,et al .Characterizati on ofm icr ostructure,che m ical compositi on,corr osi on resistance and t oughness of a multi pass weld j oint of superdup lex stainless steel UNS S32750[J ].Materials Characterizati on,2007(58):6102616.[11] 李为卫,曾君,马开阳,等.2205双相不锈钢管焊接工艺评定[J ].现代制造工程,2006(1):86287.[12] 屈金山,王元良.双相不锈钢焊接接头的耐腐蚀性能[J ].中国有色金属学报,2001(11):1942197.[13] Muthupandi V,Bala Srinivasan P,Seshadri S K,et al .Corr o 2si on behavi our of dup lex stainless steel weld metals with nitr ogen additi ons[J ].Corr osi on Engineering,Science and Technol ogy,2003,38(4):3032308.GB /T 20801—2006《压力管道规范工业管道》实施指南 为帮助压力管道行业工程技术人员更好地了解并实施G B /T 20801—2006《压力管道规范工业管道》,全国锅炉压力容器标准化技术委员会压力管道分技术委员会组织标准各部分的编制人员及有关专家,编写了“G B /T 20801—2006《压力管道规范工业管道》实施指南”。

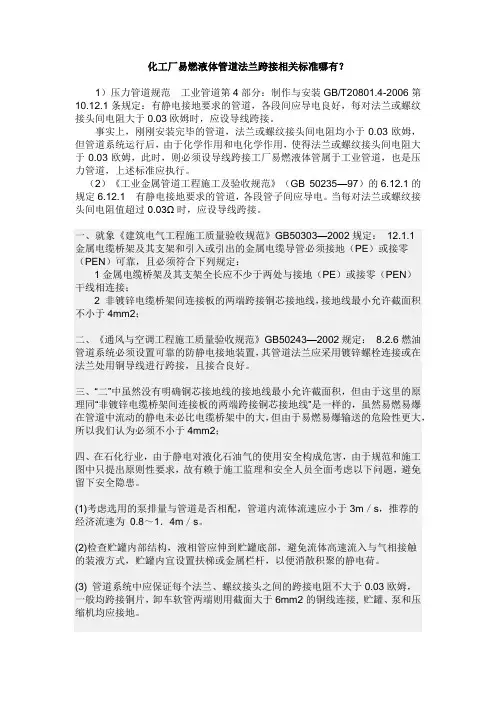

化工厂易燃液体管道法兰跨接相关标准哪有？1）压力管道规范工业管道第4部分：制作与安装GB/T20801.4-2006第10.12.1条规定：有静电接地要求的管道，各段间应导电良好，每对法兰或螺纹接头间电阻大于0.03欧姆时，应设导线跨接。
事实上，刚刚安装完毕的管道，法兰或螺纹接头间电阻均小于0.03欧姆，但管道系统运行后，由于化学作用和电化学作用，使得法兰或螺纹接头间电阻大于0.03欧姆，此时，则必须设导线跨接工厂易燃液体管属于工业管道，也是压力管道，上述标准应执行。
（2）《工业金属管道工程施工及验收规范》（GB 50235—97）的6.12.1的规定6.12.1 有静电接地要求的管道，各段管子间应导电。
当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
一、就象《建筑电气工程施工质量验收规范》GB50303—2002规定：12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；二、《通风与空调工程施工质量验收规范》GB50243—2002规定：8.2.6燃油管道系统必须设置可靠的防静电接地装置，其管道法兰应采用镀锌螺栓连接或在法兰处用铜导线进行跨接，且接合良好。
三、“二”中虽然没有明确铜芯接地线的接地线最小允许截面积，但由于这里的原理同“非镀锌电缆桥架间连接板的两端跨接铜芯接地线”是一样的，虽然易燃易爆在管道中流动的静电未必比电缆桥架中的大，但由于易燃易爆输送的危险性更大，所以我们认为必须不小于4mm2；四、在石化行业，由于静电对液化石油气的使用安全构成危害，由于规范和施工图中只提出原则性要求，故有赖于施工监理和安全人员全面考虑以下问题，避免留下安全隐患。
(1)考虑选用的泵排量与管道是否相配，管道内流体流速应小于3m／s，推荐的经济流速为0.8～1．4m／s。

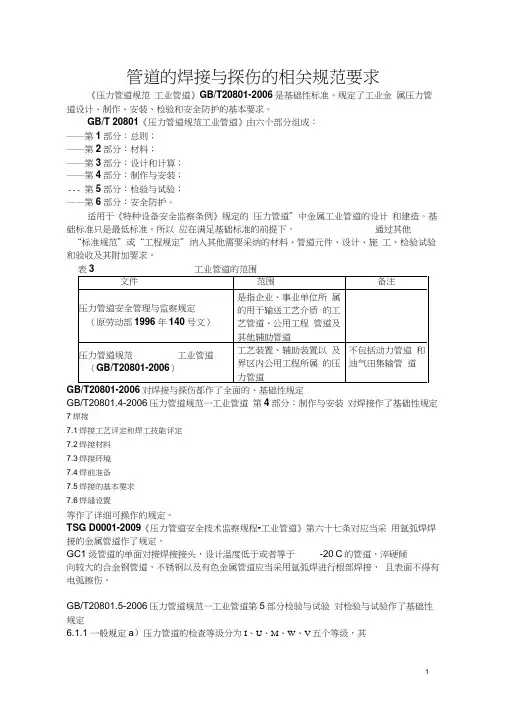

管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。
规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
GB/T 20801《压力管道规范工业管道》由六个部分组成：――第1部分：总则；――第2部分：材料；――第3部分：设计和计算；――第4部分：制作与安装；--- 第5部分：检验与试验；——第6部分：安全防护。
适用于《特种设备安全监察条例》规定的压力管道”中金属工业管道的设计和建造。
基础标准只是最低标准。
所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。
GB/T20801-2006对焊接与探伤都作了全面的、基础性规定GB/T20801.4-2006压力管道规范一工业管道第4部分：制作与安装对焊接作了基础性规定7焊接7.1焊接工艺评定和焊工技能评定7.2焊接材料7.3焊接环境7.4焊前准备7.5焊接的基本要求7.6焊缝设置等作了详细可操作的规定。
TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，GC1级管道的单面对接焊接接头，设计温度低于或者等于-20°C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。
GB/T20801.5-2006压力管道规范一工业管道第5部分检验与试验对检验与试验作了基础性规定6.1.1 一般规定a）压力管道的检查等级分为I、U、M、W、V五个等级，其中I级最高，V级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a） GC3级管道的检查等级应不低于V级；b） GC2级管道的检查等级应不低于W级；c）GC1级管道的检查等级应不低于U级；d）剧烈循环工况管道的检查等级应不低于I级。
6.1.3按材料类别和公称压力确定管道检查等级：a）除GC3级管道外，公称压力不大于PN50的碳钢管道（本规范无冲击试验要求）的检查等级应不低于W级；b）除GC3级管道外，下列管道的检查等级应不低于川级：1）公称压力不大于PN50的碳钢（本规范要求冲击试验）管道；2）公称压力不大于PN110的奥氏体不锈钢管道。
1 范围1.1 GB/T 20801.1-2006 “压力管道规范－工业管道”规定了工业金属压力管道的基本安全要求。
GB/T 20801.1-2006系“压力管道规范－工业管道”的第1部分，规定了工业金属管道的适用范围和管道分级。
1.2本规范适用于工艺装置、辅助装置以及界区内公用工程所属的压力管道。
1.3 “压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。
公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性的液体承压管道亦可参照采用本规范，但不属于安全监察范围，且不列入管道分级。
1.4本规范未考虑对已投入使用的管道进行改造、检查、检验、 试验、维护和修理的适用性。
1.5本规范不适用范围如下：a) 公称压力PN420以上的管道；b) 发生事故时会导致放射性辐射的管道，如核工业装置的管道；c) 石油、天然气、地热等勘探和采掘装置的管道；d) 钢铁工业冶炼设备的管道；e) 电气、电讯的专用管道；f) 移动设备上的压力管道如汽车、轮船、飞机等；g) 城镇市政公用设施管道；h) 油气输送管道和油气田内部集输管道；i) 定型设备如泵、压缩机和其它输送或加工流体设备的内部管道以及设备的外接管口；j) 采暖通风专业的管道；k) 水电站的专用压力管道，如引水管、导水渠等；l) 火力发电厂汽水管道。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注年号的引用文件，其最新版本适用于本规范。
GBJ16－1987 建筑设计防火规范GB/T 20801.2－2006 压力管道规范－工业管道第2部分材料GB/T 20801.3－2006 压力管道规范－工业管道第3部分设计与计算GB/T 20801.4－2006 压力管道规范－工业管道第4部分制作与安装GB/T 20801.5－2006 压力管道规范－工业管道第5部分检验与试验GB/T 20801.6－2006 压力管道规范－工业管道第6部分安全防护GB 50160－1992 石油化工企业设计防火规范HG 20660－2000 压力容器中化学介质毒性危害和爆炸危险程度分级3 术语和定义3.1 管道 Piping用以输送、分配、混合、分离、排放、计量或截止流体流动的管道组成件总成。
压力管道规范工业管道第4部分：制作与安装GB/T20801.4-2006压力管道规范工业管道第4部分：制作与安装Pressure piping code-Industrial piping-Part 4: Fabrication and assembly 目次前言1 范围2 规范性引用文件3 术语和定义4 一般规定5 管道组成件及管道支承件的检查与验收5.1 材料标记和质量证明文件的验收5.2 外观检查5.3 材质检查5.4 阀门试验5.5 无损检测5.6 硬度检查5.7 加倍抽样检查、检测或试验5.8 材料保管6 管道制6.1 切割与坡口制备6.2 标记移植6.3 弯管6.4 板焊管6.5 斜接弯头6.6 翻边接头6.7 夹套管6.8 支吊架7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置7.7 角焊缝7.8 支管的焊接连接7.9 焊缝返修8 预热8.1 一般规定8.2 预热温度8.3 预热温度的测量8.4 中断焊接9 热处理9.1 弯曲和成形后的热处理9.2 焊后热处理9.3 加热和冷却9.4 热处理温度的测量9.5 硬度检查9.6 替代热处理9.7 热处理基本要求的变更9.8 分段热处理9.9 局部热处理9.10 重新热处理10 装配和安装10.1 一般规定10.2 法兰连接10.3 螺纹连接10.4 其他型式的莲接10.5 管道预拉伸(或压缩)10.6 连接设备的管道10.7 埋地管道10.8 夹套管10.9 阀门10.10 管道补偿装置10.11 支吊架10.12 静电接地11 不锈钢和有色金属管道11.1 防护基本要求11.2 不锈钢管道11.3 铝及铝合金管道11.4 铜及铜合金管道11.5 镍及镍合金管道11.6 钛及钛合金管道12 管道清理、吹扫和清洗12.1 一般规定12.2 水冲洗12.3 空气吹扫12.4 蒸汽吹扫12.5 化学清洗前言本标准对应于ISO15649：2001《石油和天然气工业管道》，与ISO15649：2001的一致性程度为非等效。
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. 用100%A r 、97.5%A r +2.5%N 2、95%A r +5%N 2和92.5%A r +7.5%N 2四种情况对双相不锈钢UNS S31803进行焊接比较。
实验结果表明在保护气体中添加氮气有助于焊接过程中奥氏体相的形成,采用95%A r +5%N 2保护气体进行焊接,焊缝中的铁素体相和奥氏体相接近于各占50%。
由于双相不锈钢优良的性能是靠适当比例的两相组织来保证的,所以,氮元素在焊接过程中的存在可以保证焊缝金属和焊后热影响区内形成足够的奥氏体相,使焊接接头中出现较均衡的两相组织。
随着氮气量的增加,焊接金属中的氮的含量也随之增加,焊接接头的耐点蚀性能也随之提高。
3 结束语在双相不锈钢焊接过程中,不同的热处理方式,不同的焊接工艺,都会给双相不锈钢的焊接接头的耐蚀性能带来很大影响。
研究结果表明,采用合适的输入热能量(0.2～1.5kJ /mm ),多层焊接,98%A r +2%N 2混合保护气,手工电弧焊(S MAW )和钨极氩弧焊(TI G )相配合,可以使得焊接接头具有优良的耐蚀性能。
纵观国内外研究内容,对双相不锈钢焊接接头的耐点蚀性研究较多。
而材料的腐蚀既包括局部腐蚀也包括全面腐蚀,另外还有应力存在下的腐蚀。
局部腐蚀又有点蚀、缝隙腐蚀、晶间腐蚀等之分,材料在不同的工作环境下、不同的结构设计会产生不同类型的腐蚀形态,具有不同的腐蚀敏感性。
此外,材料不同的加工方法,尤其是不同的焊接工艺和方法也会对材料的耐蚀性产生较大影响。
所以评价某种材料的耐蚀性需要综合考虑多方面的影响,从多个角度展开。
随着双相不锈钢在国内应用领域的逐渐扩大,需要更多的研究人员对此进行深入而全面的研究。
参考文献[1] 高娃,罗建民,杨建君.双相不锈钢的研究进展及其应用[J ].兵器材料科学与工程,2005,28(3):61263.[2] 张淑娟,胡传顺,张娟娟,等.S AF2507与321管板异种金属焊接接头组织形态和相组织分布[J ].化工机械,2006,33(5):2872290.[3] Srinivasan P Bala,Muthupandi V,D ietzelW ,et al .An assess 2ment of i m pact strength and corr osi on behavi our of shielded metal arc welded dissi m ilar weldments bet w een UNS 31803and I S 2062steels[J ].Materials and Design,2006(27):1822191.[4] 赵钧良,肖学山,徐明华,等.高温下00Cr25N i7Mo4N 超级双相不锈钢的相组织及其元素含量变化研究[J ].上海钢研,2006(3):33237.[5] 何德孚,曹志樑,蔡新强,等.焊接金属中的二次相析出及其对双相不锈钢焊管性能的影响(下)[J ].焊管,2007,30(1):21229.[6] 张建勋,李庆琰,李为卫,等.热模拟2205DSS 焊接HAZ 的点蚀实验研究[J ].材料工程,2006(8):28232.[7] 杨松祥.超级双相不锈钢UNS S32760的焊接试验研究[J ].南京工业大学学报,2002,24(3):65268.[8] 陈建俊,王平,杨社教.超级双相不锈钢的焊接[J ].压力容器,2003,20(11):29232.[9] 刘庆忠,冯罡,崔晓峰.STT 焊充氮保护焊接SF A2205双相不锈钢[J ].油气田地面工程,2007,26(4):42243.[10] Tavares S SM ,Pardal J M ,L i m a L D,et al .Characterizati on ofm icr ostructure,che m ical compositi on,corr osi on resistance and t oughness of a multi pass weld j oint of superdup lex stainless steel UNS S32750[J ].Materials Characterizati on,2007(58):6102616.[11] 李为卫,曾君,马开阳,等.2205双相不锈钢管焊接工艺评定[J ].现代制造工程,2006(1):86287.[12] 屈金山,王元良.双相不锈钢焊接接头的耐腐蚀性能[J ].中国有色金属学报,2001(11):1942197.[13] Muthupandi V,Bala Srinivasan P,Seshadri S K,et al .Corr o 2si on behavi our of dup lex stainless steel weld metals with nitr ogen additi ons[J ].Corr osi on Engineering,Science and Technol ogy,2003,38(4):3032308.GB /T 20801—2006《压力管道规范工业管道》实施指南 为帮助压力管道行业工程技术人员更好地了解并实施G B /T 20801—2006《压力管道规范工业管道》,全国锅炉压力容器标准化技术委员会压力管道分技术委员会组织标准各部分的编制人员及有关专家,编写了“G B /T 20801—2006《压力管道规范工业管道》实施指南”。

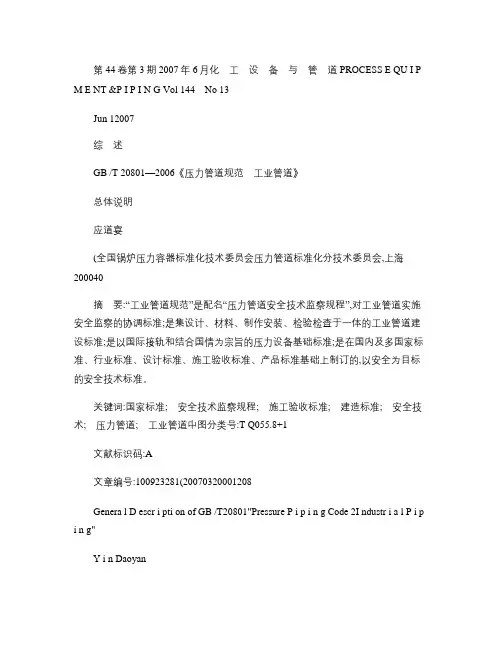

第44卷第3期2007年6月化工设备与管道PROCESS E QU I P M E NT &P I P I N G Vol 144No 13Jun 12007综述GB /T 20801—2006《压力管道规范工业管道》总体说明应道宴(全国锅炉压力容器标准化技术委员会压力管道标准化分技术委员会,上海200040摘要:“工业管道规范”是配名“压力管道安全技术监察规程”,对工业管道实施安全监察的协调标准;是集设计、材料、制作安装、检验检查于一体的工业管道建设标准;是以国际接轨和结合国情为宗旨的压力设备基础标准;是在国内及多国家标准、行业标准、设计标准、施工验收标准、产品标准基础上制订的,以安全为目标的安全技术标准。
关键词:国家标准;安全技术监察规程;施工验收标准;建造标准;安全技术;压力管道;工业管道中图分类号:T Q055.8+1文献标识码:A文章编号:100923281(20070320001208Genera l D escr i pti on of GB /T20801"Pressure P i p i n g Code 2I ndustr i a l P i p i n g"Y i n Daoyan(S tandardization Subco mm ittee of Pressure Piping China S tandardization Co mm ittee of B oiler and Pressure Vessel,Shanghai 200040Abstract The code “I ndustrial Pi p ing ”is a coordinati on standard,cooperated with “Pressure Pi p ing Safety Technol ogy Supervisi on Regulati on ”,t o supervising the safe operati on of industrial p i p ing .This code is an industrial p i p ing constructi on standard including de 2sign,material,fabricati on and ins pecti on,and is a p ressure equi pment funda mental standard connected with internati onal standards .W ith the ai m t o safety,this code was built on the basis of vari ous nati onal standards,field standards,design standards,constructi on standards and p r oduct standards in China .Keywords nati onal standard,Safety Technol ogy Supervisi on Regulati on,design standard,constructi on and accep tance standard,constructi on standard,safety technol ogy,p ressure p i p ing,industrial p i p ing收稿日期:2007203229作者简介:应道宴(1942—,男,教授级高工。

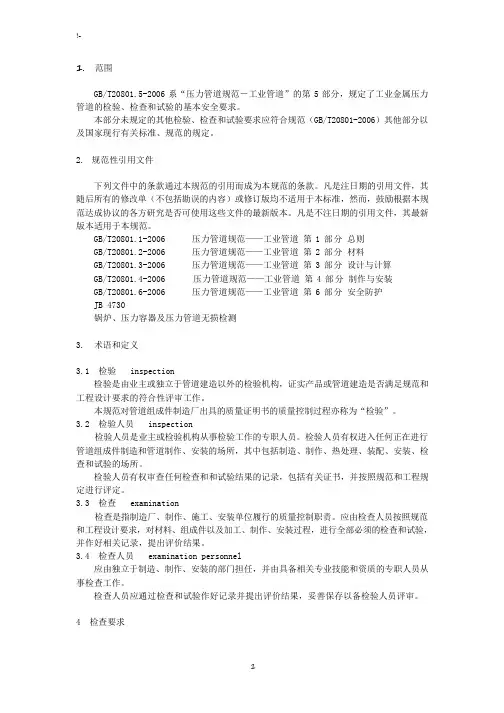

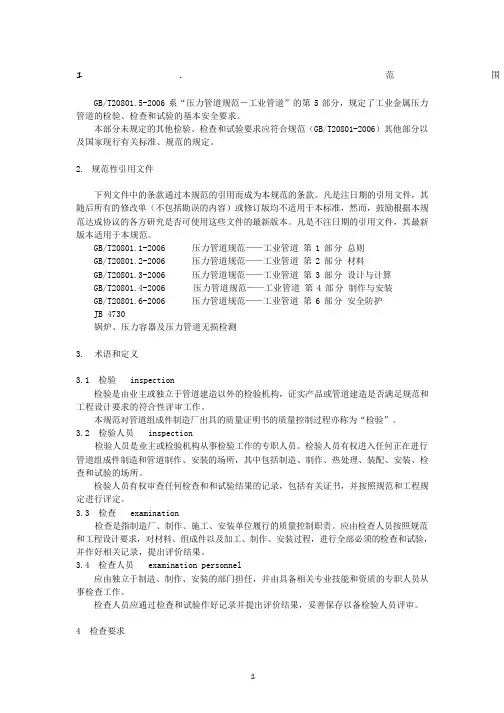

1. 范围GB/T20801.5-2006 系“压力管道规范－工业管道”的第5 部分，规定了工业金属压力管道的检验、检查和试验的基本安全要求。
本部分未规定的其他检验、检查和试验要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2. 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T20801.1-2006 压力管道规范——工业管道第1部分总则GB/T20801.2-2006 压力管道规范——工业管道第2部分材料GB/T20801.3-2006 压力管道规范——工业管道第3部分设计与计算GB/T20801.4-2006 压力管道规范——工业管道第4部分制作与安装GB/T20801.6-2006 压力管道规范——工业管道第6部分安全防护JB 4730锅炉、压力容器及压力管道无损检测3. 术语和定义3.1 检验inspection检验是由业主或独立于管道建造以外的检验机构，证实产品或管道建造是否满足规范和工程设计要求的符合性评审工作。
本规范对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检验”。
3.2 检验人员inspection检验人员是业主或检验机构从事检验工作的专职人员。
检验人员有权进入任何正在进行管道组成件制造和管道制作、安装的场所，其中包括制造、制作、热处理、装配、安装、检查和试验的场所。
检验人员有权审查任何检查和和试验结果的记录，包括有关证书，并按照规范和工程规定进行评定。
3.3 检查examination检查是指制造厂、制作、施工、安装单位履行的质量控制职责。
应由检查人员按照规范和工程设计要求，对材料、组成件以及加工、制作、安装过程，进行全部必须的检查和试验，并作好相关记录，提出评价结果。
管道的焊接与探伤的相关要求规范要求管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。
规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。
基础标准只是最低标准。
所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。
GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定。
TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，GC1 级管道的单面对接焊接接头，设计温度低于或者等于-200C 的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。
GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定6.1.1一般规定 a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。
6.1.3 按材料类别和公称压力确定管道检查等级：a)除GC3 级管道外，公称压力不大于PN50 的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级；b) 除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不大于PN50 的碳钢（本规范要求冲击试验）管道；2) 公称压力不大于PN110 的奥氏体不锈钢管道。
特种设备压力管道标准特种设备压力管道是指工艺、能源、机械行业中所使用的高压管道系统。
管道系统在工业生产中起到了至关重要的作用，因此管道标准的制定和遵守显得非常重要。
以下是特种设备压力管道标准的一些相关参考内容：一、管道设计标准1. GB 150-2011《钢制压力容器》2. GB/T 20801.1-2006《压力管道第1部分：管道设计原则》3. GB/T 20801.2-2006《压力管道第2部分：钢制管道》4. GB/T 20801.3-2006《压力管道第3部分：高密度聚乙烯（HDPE）管道》二、材料标准1. GB/T 699-2015《碳素结构钢》2. GB/T 1220-2007《不锈钢棒材》3. GB/T 12771-2008《无缝不锈钢管道》4. GB/T 9711.1-2011《石油和天然气工业输送管道系统第1部分：螺旋缝焊钢管》三、施工和安装标准1. GB 50279-2019《工业金属管道工程施工及验收规范》2. GB 50268-2019《压气管道工程施工及验收规范》3. GB 50168-2010《城市燃气管道工程施工及验收规范》四、监督和检验标准1. GB 50235-2017《特种设备安全监察、检验与评定标准》2. GB/T 19624-2019《特种设备强制性产品认证实施规律》3. GB 26854-2011《特种设备压力容器检验规则》五、使用和维护标准1. GB/T 20801.4-2006《压力管道第4部分：工艺管道》2. GB/T 19631-2017《特种设备使用单位作业人员特种设备安全管理规程》3. GB/T 34525-2017《特种设备验收规程》以上是特种设备压力管道标准的一些相关参考内容，这些标准对于确保管道系统的安全运行具有重要意义。
在设计、材料选取、施工安装、监督检验和使用维护过程中，需要严格遵守相应的标准规范，以确保特种设备压力管道的安全可靠性。
第4部分 制作与安装1 范围GB/T20801.4－2006系“压力管道规范——工业管道”的第4部分，规定了工业金属压力管道制作和安装的基本要求。
本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注年号的引用文件，其最新版本适用于本规范。
锅炉压力容器压力管道焊工考试与管理规则GB/T17116.1-1997 管道支吊架——第1部分：技术规范GB/T20801.1-2006 压力管道规范——工业管道 第1部分 总则GB/T20801.2-2006 压力管道规范——工业管道 第2部分 材料GB/T20801.3-2006 压力管道规范——工业管道 第3部分 设计与计算GB/T20801.5-2006 压力管道规范——工业管道 第5部分 检验与试验GB/T20801.6-2006 压力管道规范——工业管道 第6部分 安全防护JB4708-2005 承压设备焊接工艺评定3 术语和定义3.1 制造 Manufacture管子、管道组成件或管道支承件等产品的生产过程。
产品应符合相应产品标准、有关规范及设计文件的要求。
3.2 制作 fabrication管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装配成部件。
制作可在车间或现场进行。
3.3 装配 Assembly按照工程设计的规定将两个以上管道组成件用螺栓、焊接、粘结、螺纹、硬钎焊、软钎焊或使用密封元件的方法连接在一起。
3.4 安装 Erection根据工程设计的规定，将一个管道系统完整地安装在指定的位置和支架上。
包括该系统按规范要求的所有现场（包括管道预制）装配、制作、检查和试验等工作。
管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。
规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
GB/T 20801《压力管道规范工业管道》由六个部分组成:--第1部分：总则;—-第2部分:材料；—-第3部分：设计和计算；—-第4部分：制作与安装；——第5部分:检验与试验；——第6部分：安全防护。
适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。
基础标准只是最低标准。
所以应在满足基础标准的前提下，通过其他“标准规范"或“工程规定"纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。
GB/T20801。
4—2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7。
3 焊接环境7。
4 焊前准备7。
5 焊接的基本要求7。
6 焊缝设置等作了详细可操作的规定。
TSG D0001—2009《压力管道安全技术监察规程—工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，GC1 级管道的单面对接焊接接头，设计温度低于或者等于—200C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接,且表面不得有电弧擦伤。
GB/T20801.5—2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定6。
1.1一般规定 a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高,Ⅴ级最低；6。
1.2按管道级别和剧烈循环工况确定管道检查等级:a） GC3 级管道的检查等级应不低于Ⅴ级；b） GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级;d）剧烈循环工况管道的检查等级应不低于Ⅰ级。
6。
1。
3 按材料类别和公称压力确定管道检查等级:a）除GC3 级管道外，公称压力不大于PN50 的碳钢管道(本规范无冲击试验要求）的检查等级应不低于Ⅳ级；b）除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不大于PN50 的碳钢(本规范要求冲击试验)管道;2）公称压力不大于PN110 的奥氏体不锈钢管道。
中华人民共和国国家标准GB／T 20801.6—2006 压力管道规范工业管道第6部分：安全防护Pressure piping code－Industrial piping－Part 6：Safeguarding2006—12—30发布2007－06—01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准对应于ISO 15649：2001《石油和天然气工业管道》，与ISO 15649：2001的一致性程度为非等效。
GB／T 20801《压力管道规范工业管道》由下列六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
本部分为GB／T 20801的第6部分。
本部分的附录A为规范性附录。
本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SAC／。
TC 262／S(：3)提出。
本部分由全国锅炉压力容器标准化技术委员会(SAC：／TC 262)归口。
本部分起草单位：全国化工设备设计技术中心站、上海润扬化工科技咨询有限公司、国家质检总局特种设备安全监察局、中国石化集团上海工程有限公司、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、辽宁省安全科学研究院。
本部分主要起草人：俞庆生、应道宴、夏德楷、高继轩、修长征、汪镇安、叶文邦、寿比南、王为国、黄正林、周家祥、唐永进、张宝江、于浦义、刘金山。
压力管道规范工业管道第6部分：安全防护1 范围本部分规定了GB／T 20801.1范围内压力管道的安全保护装置(安全泄放装置、阻火器)和安全防护的基本要求。
本部分未规定的其他安全防护要求应符合本标准其他部分以及国家现行有关标准、规范的规定。
2规范性引用文件下列文件中的条款通过GB／T 20801的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
《压力管道规范工业管道》GB/T20801—2006学习提纲第一部分：总则1. 范围1.1规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
“压力管道”采用了《特种设备安全监察条例》中的定义；1.2规定了压力管道的适用范围和管道分级等基本要求。
1.3工业金属压力管道（以下简称“压力管道”）包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。
1.3.1 本规范适用于《特种设备安全监察条例》规定的“压力管道”的设计和建造。
1.3.2 本规范也适用于公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性液体压力管道的设计和建造。
1.4本规范不适用范围包括了12项内容：其中有油气田集输管道和动力管道。
1.5 本规范不包括在役压力管道改造、检查、检验、试验、维护和修理等方面的要求。
3 术语和定义3.1 管道由管道组成件装配而成，用于输送、分配、混合、分离、排放、计量或截止流体流动。
除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。
3.2公称压力( PN )按GB/T 1048的定义，由字母PN和无因次整数数字组成，代表管道组成件的压力等级。
3.3公称直径( DN )按GB/T 1047的定义，由字母DN和无因次整数数字组成，代表管道组成件的规格3.4 管子用以输送流体或传递流体压力的密封中空连续体。
4 压力管道分级第二部分：材料1 范围规定了压力管道建造材料的基本要求，包括材料选用、使用限制、检验要求和标记方面的规定。
3 术语和定义3.1 低温低应力工况3.5 质量证明书材料质量证明（检验文件）的一种形式。
由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。
制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。
法律法规有规定的，由法定检验检测机构出具监督检验证明。
