简析变电站软母线放线计算方法

10、软母线安装软母线安装方案1、适用范围本方案适用于山西吕梁交城中庄35kV变电站软母线作业。

2、编写依据3、作业流程4、安全风险辨析与预控4.1软导线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《施工安全风险识别、评估及预控措施管理办法》开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《风险识别、评估及预控措施》中与软导线安装作业有关的风险因素，结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用7天，超过7天须重新办理作业票，在工作完成后上交项目部保存备查。

导线压接作业安全基准风险指南架空线安装作业安全基准风险指南5、作业准备5.1人员配备5.2主要工器具及仪器仪表配置6、作业方法6.1施工准备6.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

6.1.3机具的准备。

按施工要求准备机具，并对其性能及状态进行检查和维护。

6.1.4 施工材料准备。

导线、绝缘子、金具、螺栓等。

6.2绝缘子金具串组装6.2.1绝缘子和金具检查。

检查绝缘子型号规格是否符合设计要求，并集中放置在适当的地方，做好保护；在安装之前应作耐压试验；凡外观检查不合格的绝缘子或耐压值达不到要求的，均应标上明显标志，另行存放。

检查所有金具型号规格是否符合设计要求，金具表面应无裂纹，光滑无毛刺。

6.2.2按设计要求将绝缘子和各种金具组装成串。

根据施工需要，将各组装好的绝缘子金具串移放在适当的地方，要注意保护其清洁和不受损坏。

6.2.3绝缘子安装前应按现行规程、规范的规定试验合格。

二、母线及绝缘子的工程量计算一、母线•母线：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用的裸导线。

•母线的作用：汇集、分配和传送电能。

•装设母线的必要性：在变电所中，进出线之间需要一定的电气安全间隔，所以无法从一处同时引出多个回路；而采用母线装置才能保证电路接线的安全性和灵活性，所以在复杂的系统中母线很有必要。

•母线按结构分为硬母线和软母线。

母线可以分为硬母线和软母线两种。

硬母线又称汇流排，软母线包括组合母线。

按材质分为铜母线（TMY）、铝母线（LMY）和钢母线（GMY）三种。

按形状可以分为带型、槽型、管型和组合软母线四种。

按安装方式分为，带型母线有每相一片、二片、三片、四片，组合母线有两根、三根、10根、14根、18根和26根六种。

二、母线的分类及特点1.按母线的使用材料分类（1）铜母线•铜具有导电率高、机械强度高、耐腐蚀等优点，是很好的导电材料。

但铜的贮藏量少，在其它工业中用途很广，因此在电力工业中应尽量以铝代铜，除在特殊技术上要求必须用铜线外，一般应采用铝母线。

(20℃时的电阻率1.75 ×10-8) （2）铝母线•铝的导电率仅次于铜，且质轻、价廉、产量高，。

而且一般情况下，用铝母线比用铜母线经济，因此，目前我国广泛采用铝母线。

(2.83 ×10-8 )（3）铝合金母线有铝锰合金和铝镁合金两种。

铝锰合金母线载流量大，但强度较差，采用一定的补强措施后可广泛使用；铝镁合金母线机械强度大，但载流量小，焊接困难，使用范围较小。

（4）钢母线•钢的电阻率比铜大（比铜大7 倍），用于交流时，有很强的集肤效应，其优点是机械强度高和价廉。

它适用于高压小容量回路（如电压互感器）和电流在200A以下的低压回路和直流电路以及接地装置中。

2.按母线的截面形状分类（1）矩形截面母线在35k V 及以下的户内配电装置中，一般都采用矩形截面母线。

矩形截面母线与相同截面积的圆形母线相比，散热条件好，冷却条件好、集肤效应较小。

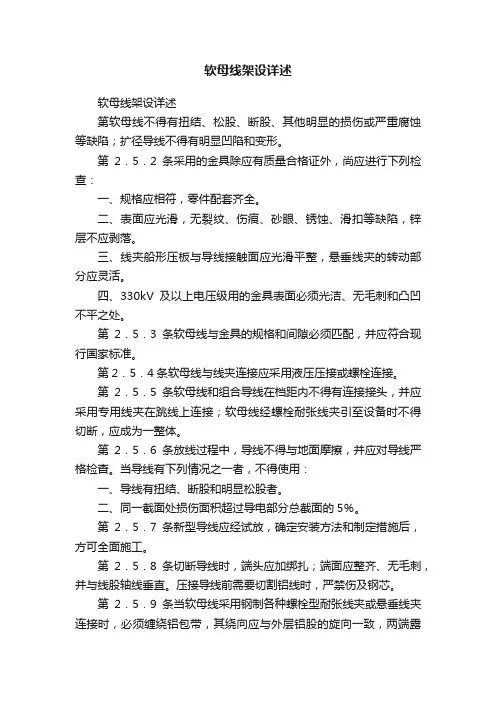

软母线架设详述软母线架设详述第软母线不得有扭结、松股、断股、其他明显的损伤或严重腐蚀等缺陷；扩径导线不得有明显凹陷和变形。

第2．5．2条采用的金具除应有质量合格证外，尚应进行下列检查：一、规格应相符，零件配套齐全。

二、表面应光滑，无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷，锌层不应剥落。

三、线夹船形压板与导线接触面应光滑平整，悬垂线夹的转动部分应灵活。

四、330kV及以上电压级用的金具表面必须光洁、无毛刺和凸凹不平之处。

第2．5．3条软母线与金具的规格和间隙必须匹配，并应符合现行国家标准。

第2．5．4条软母线与线夹连接应采用液压压接或螺栓连接。

第2．5．5条软母线和组合导线在档距内不得有连接接头，并应采用专用线夹在跳线上连接；软母线经螺栓耐张线夹引至设备时不得切断，应成为一整体。

第2．5．6条放线过程中，导线不得与地面摩擦，并应对导线严格检杳。

当导线有下列情况之一者，不得使用：一、导线有扭结、断股和明显松股者。

二、同一截面处损伤面积超过导电部分总截面的5％。

第2．5．7条新型导线应经试放，确定安装方法和制定措施后，方可全面施工。

第2．5．8条切断导线时，端头应加绑扎；端面应整齐、无毛刺，并与线股轴线垂直。

压接导线前需要切割铝线时，严禁伤及钢芯。

第2．5．9条当软母线采用钢制各种螺栓型耐张线夹或悬垂线夹连接时，必须缠绕铝包带，其绕向应与外层铝股的旋向一致，两端露出线夹口不应超过10mm，且其端口应回到线夹内压。

第2．5．10条当软母线采用压接型线夹连接时，导线的端头伸八耐张线夹或设备线夹的长度应达到规定的长度。

第2．5．11软导线和各种连接线夹连接时，尚应符合下列规定：一、导线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗．清洗长度不应少于连接长度的1 2倍，导电接触面应涂以电力复合脂。

二、软导线线夹与电器接线端子或硬母线连接时，应按本规范第22 2条和第23 2条的有关规定执行。

第2．5．12条液压压接前应先进行试压，合格后方可进行施工压接。

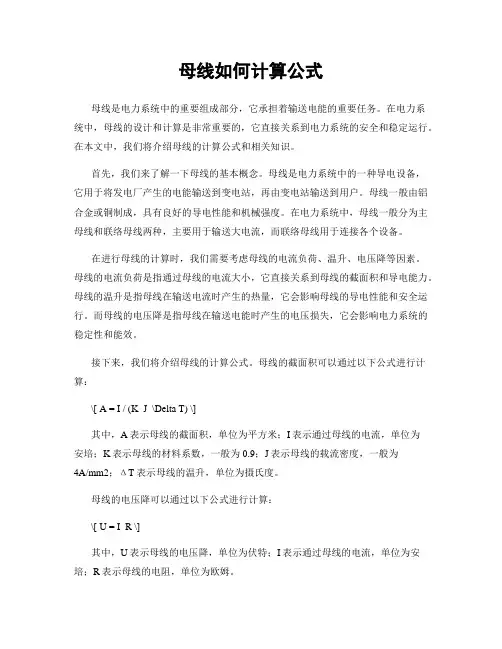

母线如何计算公式母线是电力系统中的重要组成部分，它承担着输送电能的重要任务。

在电力系统中，母线的设计和计算是非常重要的，它直接关系到电力系统的安全和稳定运行。

在本文中，我们将介绍母线的计算公式和相关知识。

首先，我们来了解一下母线的基本概念。

母线是电力系统中的一种导电设备，它用于将发电厂产生的电能输送到变电站，再由变电站输送到用户。

母线一般由铝合金或铜制成，具有良好的导电性能和机械强度。

在电力系统中，母线一般分为主母线和联络母线两种，主要用于输送大电流，而联络母线用于连接各个设备。

在进行母线的计算时，我们需要考虑母线的电流负荷、温升、电压降等因素。

母线的电流负荷是指通过母线的电流大小，它直接关系到母线的截面积和导电能力。

母线的温升是指母线在输送电流时产生的热量，它会影响母线的导电性能和安全运行。

而母线的电压降是指母线在输送电能时产生的电压损失，它会影响电力系统的稳定性和能效。

接下来，我们将介绍母线的计算公式。

母线的截面积可以通过以下公式进行计算：\[ A = I / (K J \Delta T) \]其中，A表示母线的截面积，单位为平方米；I表示通过母线的电流，单位为安培；K表示母线的材料系数，一般为0.9；J表示母线的载流密度，一般为4A/mm2；ΔT表示母线的温升，单位为摄氏度。

母线的电压降可以通过以下公式进行计算：\[ U = I R \]其中，U表示母线的电压降，单位为伏特；I表示通过母线的电流，单位为安培；R表示母线的电阻，单位为欧姆。

母线的温升可以通过以下公式进行计算：\[ \Delta T = I^2 R t / (K A) \]其中，ΔT表示母线的温升，单位为摄氏度；I表示通过母线的电流，单位为安培；R表示母线的电阻，单位为欧姆；t表示母线的时间常数，一般为1小时；K表示母线的材料系数，一般为0.9；A表示母线的截面积，单位为平方米。

通过以上公式，我们可以对母线进行合理的设计和计算，确保母线在输送电能时能够安全、稳定地运行。

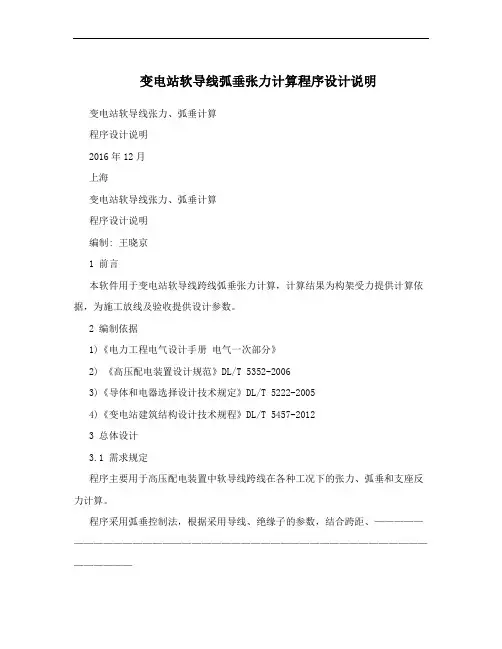

变电站软导线弧垂张力计算程序设计说明变电站软导线张力、弧垂计算程序设计说明2016年12月上海变电站软导线张力、弧垂计算程序设计说明编制: 王晓京1 前言本软件用于变电站软导线跨线弧垂张力计算，计算结果为构架受力提供计算依据，为施工放线及验收提供设计参数。

2 编制依据1)《电力工程电气设计手册电气一次部分》2) 《高压配电装置设计规范》DL/T 5352-20063)《导体和电器选择设计技术规定》DL/T 5222-20054)《变电站建筑结构设计技术规程》DL/T 5457-20123 总体设计3.1 需求规定程序主要用于高压配电装置中软导线跨线在各种工况下的张力、弧垂和支座反力计算。

程序采用弧垂控制法，根据采用导线、绝缘子的参数，结合跨距、———————————————————————————————————————————————集中荷载条件，以高温最大弧垂为基础参数，迭代计算不同环境工况下的弧垂、张力。

除最高温度，复冰、大风，低温四种基本工况外，还计算高温上人检修，低温上人检修工况。

考虑简化计算输入，大气过电压，操作过电压可输入相应风速同大风工况计算而不再分列。

上人检修分单相上人和三相上人检修二种情况，二种上人节点位置相同。

输出结果中验收工况，对应为以最大弧垂为控制条件，跨线及引下线安装完成后，对应不同温度条件的弧垂和张力值，可为验收实测对照;安装工况，对应为以最大弧垂为控制条件，导线二端安装绝缘子而未安装引下线时对应不同温度条件的弧垂和张力值，此值可为施工放线计算导线长度提供依据。

3.2 运行环境1) 硬件环境台式、笔记本个人计算机2) 软件环境系统软件:Windows XP/Windows7支撑软件: Excel-20073.3 计算假定条件和方法一、基本假定条件1 )屋外配电装置导线计算时认为是一抛物线。

当支点有高差时，导线荷载假定沿支点连线均布;将其投影到水平轴线上，按相同水平跨距的等高悬挂计算。

2023年内蒙古自治区巴彦淖尔市国家电网安全准入(变电专业)考试试题及答案解析一、选择题1．一切重大物件的起重、搬运工作应由（)负责，作业前应向参加工作的全体人员进行技术交底，使全体人员均熟悉起重搬运方案和安全措施。

A、安全员B、技术员C、有经验的专人D、专责监护人答案：C解析：《变电安规》17.1.4 一切重大物件的起重、搬运工作应由有经验的专人负责，作业前应向参加工作的全体人员进行技术交底，使全体人员均熟悉起重搬运方案和安全措施。

起重搬运时只能由一人统一指挥，必要时可设置中间指挥人员传递信号。

起重指挥信号应简明、统一、畅通，分工明确。

2．户外35kV 及以上高压配电装置场所的行车通道上，车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离为（）m。

A、1.15C、1.05D、1答案：A3．吊篮升降应有统一的指挥信号（旗、笛、电铃等），做到指挥信号准确无误。

信号不清，司机可（）。

A、暂停作业B、反复确认C、拒绝作业D、摇手示意答案：C4．遇有雷电、雨、雪、雹、雾和( )以上大风时应停止高压试验。

A、三级B、四级C、五级答案：D5．在已运行或已装仪表的盘上补充开孔前应编制专项施工措施，开孔时应防止铁屑散落到其他设备及端子上。

对邻近由于振动可引起误动的保护应申请临时( )运行。

A、停止B、解除C、退出D、暂停答案：C6．使用软梯进行移动作业时，作业人员到达梯头上进行作业和梯头开始移动前，应将梯头的（）可靠封闭，否则应使用保护绳防止梯头脱钩。

A、吊钩B、固定绳索C、封口D、下摆C7．在500kV设备区域，施工机械操作正常活动范围与带电设备的安全距离不得小于( )m。

A、5B、6C、7D、8.5答案：D8．电缆盘、输送机、电缆转弯处应按规定搭建牢固的放线架并放置稳妥，并设专人监护。

电缆盘钢轴的强度和长度应与电缆盘重量和（）相匹配，敷设电缆的机具应检查并调试正常。

A、长度B、宽度C、高度D、硬度答案：B9．变电站软母线安装，线盘架设应选用与线盘相匹配的放线架，且架设平稳。

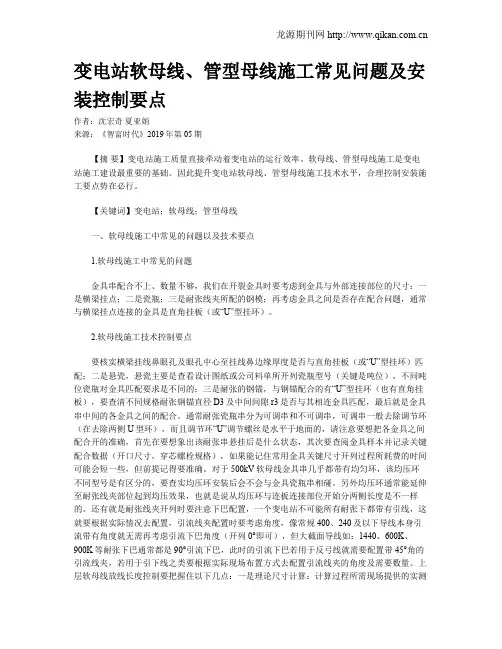

变电站软母线、管型母线施工常见问题及安装控制要点作者：沈宏奇夏亚娟来源：《智富时代》2019年第05期【摘要】变电站施工质量直接牵动着变电站的运行效率。

软母线、管型母线施工是变电站施工建设最重要的基础。

因此提升变电站软母线、管型母线施工技术水平，合理控制安装施工要点势在必行。

【关键词】变电站；软母线；管型母线一、软母线施工中常见的问题以及技术要点1.软母线施工中常见的问题金具串配合不上、数量不够，我们在开裂金具时要考虑到金具与外部连接部位的尺寸：一是横梁挂点；二是瓷瓶；三是耐张线夹所配的钢模；再考虑金具之间是否存在配合问题，通常与横梁挂点连接的金具是直角挂板（或“U”型挂环）。

2.软母线施工技术控制要点要核实横梁挂线鼻眼孔及眼孔中心至挂线鼻边缘厚度是否与直角挂板（或“U”型挂环）匹配；二是悬瓷，悬瓷主要是查看设计图纸或公司料单所开列瓷瓶型号（关键是吨位），不同吨位瓷瓶对金具匹配要求是不同的；三是耐张的钢锚，与钢锚配合的有“U”型挂环（也有直角挂板），要查清不同规格耐张钢锚直径D3及中间间隙r3是否与其相连金具匹配，最后就是金具串中间的各金具之间的配合。

通常耐张瓷瓶串分为可调串和不可调串，可调串一般去除调节环（在去除两侧U型环），而且调节环“U”调节螺丝是水平于地面的，请注意要想把各金具之间配合开的准确，首先在要想象出该耐张串悬挂后是什么状态，其次要查阅金具样本并记录关键配合数据（开口尺寸，穿芯螺栓规格），如果能记住常用金具关键尺寸开列过程所耗费的时间可能会短一些，但前提记得要准确。

对于500kV软母线金具串几乎都带有均匀环，该均压环不同型号是有区分的，要查实均压环安装后会不会与金具瓷瓶串相碰。

另外均压环通常能延伸至耐张线夹部位起到均压效果，也就是说从均压环与连板连接部位开始分两侧长度是不一样的。

还有就是耐张线夹开列时要注意下巴配置，一个变电站不可能所有耐张下都带有引线，这就要根据实际情况去配置，引流线夹配置时要考虑角度，像常规400、240及以下导线本身引流带有角度就无需再考虑引流下巴角度（开列0°即可），但大截面导线如：1440、600K、900K等耐张下巴通常都是90°引流下巴，此时的引流下巴若用于反弓线就需要配置带45°角的引流线夹，若用于引下线之类要根据实际现场布置方式去配置引流线夹的角度及需要数量。

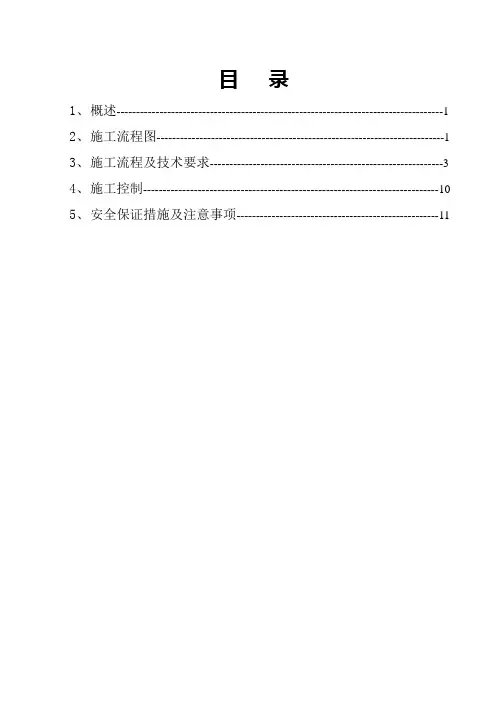

目录1、概述------------------------------------------------------------------------------------12、施工流程图--------------------------------------------------------------------------13、施工流程及技术要求------------------------------------------------------------34、施工控制----------------------------------------------------------------------------105、安全保证措施及注意事项----------------------------------------------------11软母线安装施工方案1. 概述1.1 工程概况XXX变电站220kV配电装置出线间隔软母线、引下线、设备跳线均采用LGJ-400/50型钢芯铝绞线，主变进线间隔均采用LGJ-500/45型钢芯铝绞线，母联间隔均采用LGJ-630/55型钢芯铝绞线，PT及避雷器间隔均采用LGJ-400/50型钢芯铝绞线；110kV配电装置出线间隔软母线、引下线、设备跳线均采用LGJ-240/30型钢芯铝绞线，主变进线间隔均采用LGJ-630/55型钢芯铝绞线，母线间隔均采用LGJ-630/55型钢芯铝绞线，PT及避雷器间隔均采用LGJ-240/30型钢芯铝绞线；主变压器220kV侧软母线、引下线采用LGJ-500/45型钢芯铝绞线，110kV侧采用LGJ-630/55型钢芯铝绞线。

1.2 编写依据本方案根据XX能达电力设计有限责任公司设计的220kV XXX变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》、第5册图纸《主变压器及10kV母线桥安装》相关图纸和厂家资料进行编写。

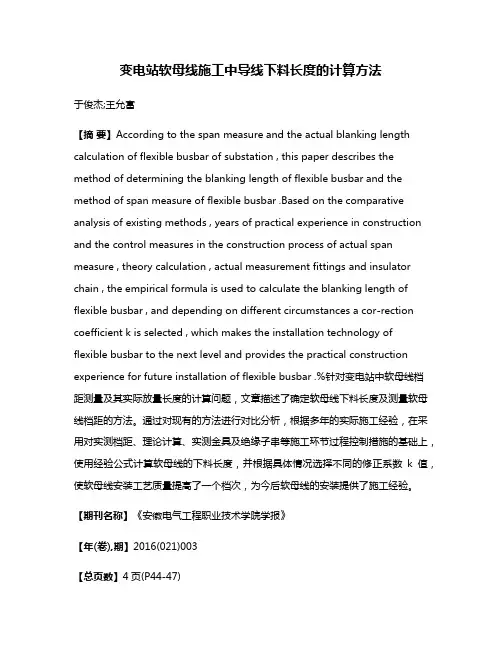

变电站软母线施工中导线下料长度的计算方法于俊杰;王允富【摘要】According to the span measure and the actual blanking length calculation of flexible busbar of substation , this paper describes the method of determining the blanking length of flexible busbar and the method of span measure of flexible busbar .Based on the comparative analysis of existing methods , years of practical experience in construction and the control measures in the construction process of actual span measure , theory calculation , actual measurement fittings and insulator chain , the empirical formula is used to calculate the blanking length of flexible busbar , and depending on different circumstances a cor-rection coefficient k is selected , which makes the installation technology of flexible busbar to the next level and provides the practical construction experience for future installation of flexible busbar .%针对变电站中软母线档距测量及其实际放量长度的计算问题，文章描述了确定软母线下料长度及测量软母线档距的方法。

0.引言为适应时代发展和国家“十四五”发展规划，发展数字经济，把握新一轮科技革命和产业变革新机遇，铁路牵引变电所施工也在积极探索新一代信息技术与工程建造深度融合的智能建造创新模式。

牵引变电所施工正在逐步向数字化、自动化、工厂化等智能建造方式转变，探索构建多专业协同的生产管理平台，实现BIM 技术在工程建设项目中的全周期规范化应用，完成信息化到数字化转型。

铁路牵引变电所施工也正在构建围绕“智能建造”的电力变电安装设备体系，实现软、硬件结合、预配和现场安装结合、将智能化技术与现代装备、手段和工艺工法进行有效融合，不断提升电力变电行业的施工技术水平，从而及早达到工厂化预制、机械化换人、自动化减人的效果。

目前基于集成数据导入、计算、放线、裁剪、压接、标记、成品打包等功能的智能化软母线预制平台已在项目探索应用。

运用BIM 信息化技术模拟母线驰度、长度、线夹受力，运用智能激光测距仪、智能平台实现数据贯通，通过软件计算数据，平台精准剪切软母线，压接设备线夹，实现工厂化、自动化、智能化的软母线预制作业。

1.软母线档距测量目前变电所内软母线档距测量常规施工基本测量两侧架构挂环间距L 如图1所示，通过公式计算导线下料长度。

L 测量方法主要有钢卷尺直接测量法、经纬仪测量法、智能激光测距仪测量法三种测量方法。

1.1钢卷尺直接测量法测量人员攀登到架构横梁上，使用钢卷尺测量母线两侧横梁挂环之间的档距尺寸。

该种方法测量时，由于是高空作业，劳动强度大，安全风险高，受天气等环境因素影响较大；再者尺子因自重会产生一定的弧垂，钢尺的拉紧度不一，会有测量误差。

1.2经纬仪测量法经纬仪测量时，人员不需攀爬到构架横梁上，避免了高空作业，同时将挂线点投影到地面后使用钢卷尺测量，能够避免了高空测量时产生的测量误差，并可以保证与带电设备的安全距离，因此可在改扩建工程中临近带电设备的情况下使用。

但是此方法操作步骤较为复杂，测量人员需要具备较高的测量水平[1]。

简析变电站软母线放线计算方法发表时间：2019-05-17T16:35:56.910Z 来源：《电力设备》2018年第32期作者：李杰李雪梅[导读] 【摘要】变电站软母线以其成本底、安装工艺简单、运行维护方便等优点得到广泛应用。

(安徽送变电工程有限公司合肥 230601)【摘要】变电站软母线以其成本底、安装工艺简单、运行维护方便等优点得到广泛应用。

软母线施工中，母线放线长度计算是把控施工质量的关键参数，关系到变电站投运后的运行安全。

本文重点介绍了目前施工现场常用的几种母线档距测量方法及放线长度计算，供其他类似项目软母线施工进行参考。

【关键词】软母线、档距测量、放线长度1.引言变电站内主母线通常分软母线和硬母线两大类。

软母线以其成本底、施工工艺简单、运行维护方便等优点得到广泛应用。

与硬母线相比，软母线中间没有支撑部件，仅靠两端挂线点的金具悬挂固定，其制作安装时需考虑导线热胀冷缩及风偏等因素，软母线架设后的松紧弧度应适当。

因此，软母线施工时放线长度是安装质量控制的关键参数。

2.正文导线架设后由于导线本身重量及应力关系，在构架挂线点间垂下，形成一条弧形曲线，弧形曲线最低点与理想水平导线之间的垂直距离称为弧垂（又称驰度）。

目前变电站内软母线施工基本采用先测量两侧构架挂线点档距，通过公式计算导线下料长度，在地面完成导线制作后整体架设就位的施工方法。

《电气装置安装工程母线装置施工及验收规范》 GB 50149-2010中要求同档距的软母线三相弧垂应一致，误差范围与设计相比为：＋5%～－2.5% 。

因此对构架档距的精确测量是后续各工序施工的基础。

现场软母线档距测量通常采用钢卷尺直接测量法和和经纬仪打点投影法，下面将逐一介绍各种测量方法。

2.1 软母线档距测量2.1.1 钢卷尺直接测量法测量人员攀登到母线横梁上，使用钢卷尺（皮尺）测量两侧横梁挂线点之间的档距尺寸。

该种方法测量时，尺子因自重会产生一定的弧垂，测量误差较大，因此不宜测量跨度较大的档距尺寸（≤30m以内档距）。

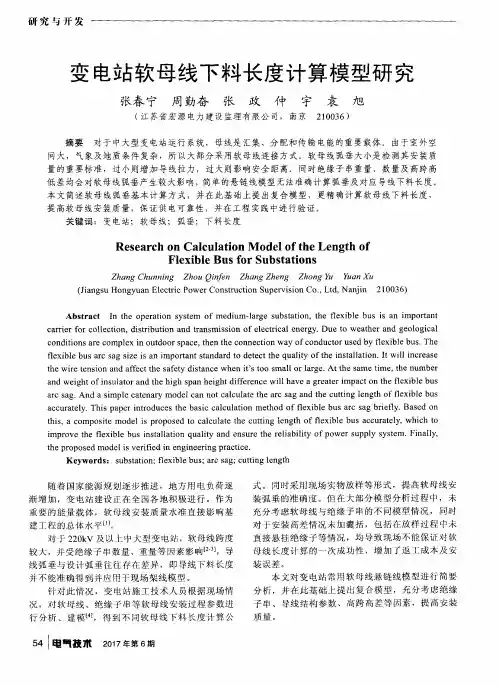

变电站软母线下料长度计算模型研究张春宁;周勤奋;张政;仲宇;袁旭【摘要】对于中大型变电站运行系统,母线是汇集、分配和传输电能的重要载体.由于室外空间大,气象及地质条件复杂,所以大部分采用软母线连接方式.软母线弧垂大小是检测其安装质量的重要标准,过小则增加导线拉力,过大则影响安全距离.同时绝缘子串重量、数量及高跨高低差均会对软母线弧垂产生较大影响,简单的悬链线模型无法准确计算弧垂及对应导线下料长度.本文简述软母线弧垂基本计算方式,并在此基础上提出复合模型,更精确计算软母线下料长度,提高软母线安装质量,保证供电可靠性,并在工程实践中进行验证.【期刊名称】《电气技术》【年(卷),期】2017(000)006【总页数】5页(P54-58)【关键词】变电站;软母线;弧垂;下料长度【作者】张春宁;周勤奋;张政;仲宇;袁旭【作者单位】江苏省宏源电力建设监理有限公司,南京 210036;江苏省宏源电力建设监理有限公司,南京 210036;江苏省宏源电力建设监理有限公司,南京 210036;江苏省宏源电力建设监理有限公司,南京 210036;江苏省宏源电力建设监理有限公司,南京 210036【正文语种】中文随着国家能源规划逐步推进，地方用电负荷逐渐增加，变电站建设正在全国各地积极进行。

作为重要的能量载体，软母线安装质量水准直接影响基建工程的总体水平[1]。

对于220kV及以上中大型变电站，软母线跨度较大，并受绝缘子串数量、重量等因素影响[2-3]，导线弧垂与设计弧垂往往存在差异，即导线下料长度并不能准确得到并应用于现场架线模型。

针对此情况，变电站施工技术人员根据现场情况，对软母线、绝缘子串等软母线安装过程参数进行分析、建模[4]，得到不同软母线下料长度计算公式。

同时采用现场实物放样等形式，提高软母线安装弧垂的准确度。

但在大部分模型分析过程中，未充分考虑软母线与绝缘子串的不同模型情况，同时对于安装高差情况未加囊括，包括在放样过程中未直接悬挂绝缘子等情况，均导致现场不能保证对软母线长度计算的一次成功性，增加了返工成本及安装误差。

本工程，最长导线过牵引最大力计算，以最长的1440导线为例： 导线平均张力计算公式：
f
P G L P T 2/)(80002
00λλ⨯⨯-+⨯= 0T 导线平均张力
0P 导线平均荷重，本工程 98N/m
L 档距，本工程最大 69 m
G 绝缘子串及金具的重量，本工程 6850 N
0λ 绝缘子串及金具的长度，本工程 6.3 m
f 过牵引时弧垂，本工程 3.2m
代入公式：
kg N T 2485243600==
根据钢丝绳经验公式
根据钢丝绳安全系数为5的经验公式
210d S =（S 为钢丝绳允许受力，d 为钢丝绳直径） 计算可得：最小钢丝绳直径为mm d 76.1510
2485== 结论：本次吊装，采用Φ15.1mm 以上的钢丝绳既可满足吊装要求，我们全部采用Φ17.5mm 以上的钢丝绳。

机动绞磨采用5吨
紧线滑车采用8吨
地滑子采用5吨。

软母线长度计算
软母线长度计算
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（软母线长度计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为软母线长度计算的全部内容。

软母线长度计算
方法1：
根据测量两挂线点之间的距离,利用下列公式计算导线距离：
L=LO+8f2/3LO-L1
L-——-导线实际长度
LO—--—两挂点之间的距离16.5
f—-—-设计要求弛度1
L1-———绝缘子串及金具长度1.5
(一般我用的是这个，因为下面那个校正系数我不知道怎么取，你最好也算下，两个对比)
方法2：
测量计算
（1）测量构架间的档距最好在无风天气进行，测量时两边构架各站一人，将测量绳拉直绷紧，逐相量取两对应挂线环里口之间的距离,此即为实测档距(l），再把绝缘子串的长度(λ)即从U型挂环里口到绝缘子前碗头挂板孔眼中的尺寸测量出来，这样档距内导线长度L可通过下列公式计算出来。

L=l−2λ+2.7k(f2/l) 米
其中f-安装温度下该档距的驰度值(米)，由设计确定。

L-导线实际长度
l-实测档距，米。

（注意这个是L的小写,不是数字1)
λ-绝缘子串长度(米)。

k-校正系数,取1。

2~2.0。
