东风8B型内燃机车是大功率交直流传动、25t轴重的干线重载货运机车，机车由戚墅厂、资阳厂生产。
DF8B型内燃机车是DF8型机车的换代产品，装用16V280ZJA型柴油机，功率3680kW，最大速度100km/h，起动牵引力480kN。
机车能够牵引5000t列车最大运行速度达到80-85km/h。
（此为简版介绍）
2013年10月。
配属于兰局兰段的DF8B型内燃机车。
（IMG-7442-140213）
配属于南宁铁路局的DF8B型内燃机车。
（图/范国平）2013年10月。
配属于兰局兰段的DF8B型内燃机车。
（IMG-7454-140213）
2013年10月。
配属于兰局兰段的DF8B型内燃机车。
转向架。
（IMG-7446-140213）2014年11月。
南京。
配属天津地方铁路的DF8B-5223“青年文明号”。
（图/宁东的狮子）
2015年5月。
天津南环铁路涂装的DF8B型内燃机车。
（图/浮云是个卡哇伊的小正太）
2017年2月。
配属天津南环铁路的DF8B型内燃机车。
“工人先锋号”。
（图/香港总督）。

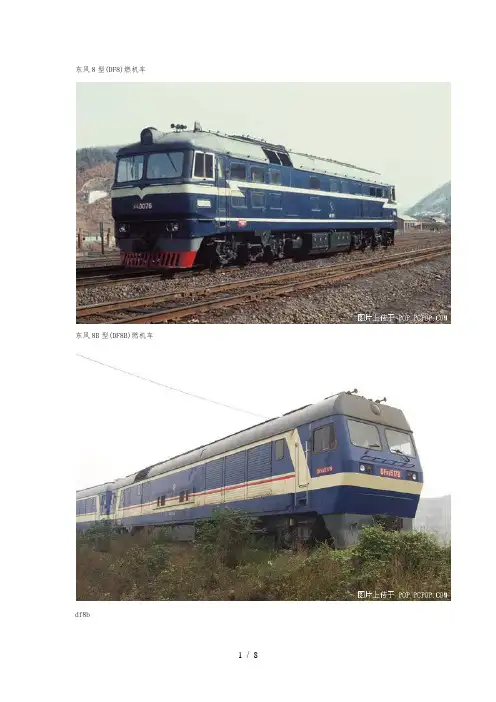

东风8型(DF8)燃机车东风8B型(DF8B)燃机车df8bdf8b[55楼]：为了适应铁路运输现代化需要，实现货物运输重载化、快捷化的要求;按中车公司燃机车型谱的规划，需要研制轴重25t，牵引4000~5000t货物列车，最高运行速度为80-90km/h的重载货运机车。
戚墅堰厂于1997年7月完成两台东风8B型样车的试制。
该型机车是东风8型机车的换代产品。
装用16V280ZJA型柴油机，装车功率3680kW，机车标称功率3100kW，最大速度100km/h，起动牵引力480kN。
经试验说明:该型机车采用25t轴重，其动力性能良好;各项指标到达或优于设计要求。
正线牵引运行试验说明:东风8B型燃机车牵引5000t货物列车最大运行速度可达80-85kmn/h。
二、设计特点1、机车总体布置东风8B型机车是大功率交直流电传动，25t轴重的干线重载货运机车。
装用16V280ZJA型柴油机、JF204D 型同步主发电机和ZD109C型牵引电动机。
并采用微机控制系统，具有全功率自负荷试验功能的电阻制动装置等新技术。
机车分上、下两局部，上部为车体及安装在其上的设备，下部两端为转向架、申间为可拆式燃油箱。
燃油箱的前后端设置总风缸，左右两侧为蓄电池箱。
机车上部车体以5道间壁将其隔为6室;第I司机室、电气室、动力室、冷却室、辅助室和第II司机室。
从1999年生产的0009号机车开场，加装司机室空调装置。
2、机车动力装置机车装用16V280ZJA型柴油机。
3、机车电传动机车主传动为交直流电传动。
由16V280ZJA型柴油机直接驱动1台同步主发电机发出三相交流电，经主硅整流柜整流后，供应6台并联的直流牵引电动机，通过牵引齿轮带动车轮转动，驱动机车前进。
(1)机车采用JF204D型同步主发电机。
该电机是在东风11型机车的JF204C型同步主发电机的根底上改良而成的。
该电机与JF204C型电机具有较大的通用互换性，其参数覆盖了JF204C型电机，且可以代替使用。

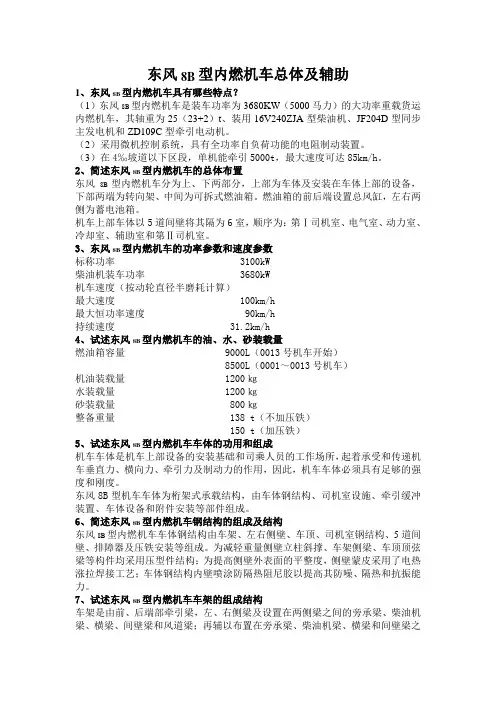

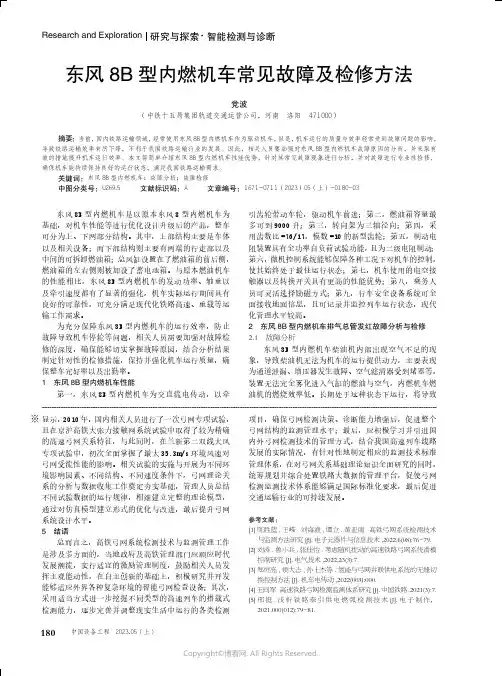

东风8B型内燃机车总体及辅助1、东风8B型内燃机车具有哪些特点？（1）东风8B型内燃机车是装车功率为3680KW（5000马力）的大功率重载货运内燃机车，其轴重为25（23+2）t、装用16V240ZJA型柴油机、JF204D型同步主发电机和ZD109C型牵引电动机。
（2）采用微机控制系统，具有全功率自负荷功能的电阻制动装置。
（3）在4‰坡道以下区段，单机能牵引5000t，最大速度可达85km/h。
2、简述东风8B型内燃机车的总体布置东风8B型内燃机车分为上、下两部分，上部为车体及安装在车体上部的设备，下部两端为转向架、中间为可拆式燃油箱。
燃油箱的前后端设置总风缸，左右两侧为蓄电池箱。
机车上部车体以5道间壁将其隔为6室，顺序为：第Ⅰ司机室、电气室、动力室、冷却室、辅助室和第Ⅱ司机室。
3、东风8B型内燃机车的功率参数和速度参数标称功率 3100kW柴油机装车功率 3680kW机车速度（按动轮直径半磨耗计算）最大速度 100km/h最大恒功率速度 90km/h持续速度 31.2km/h4、试述东风8B型内燃机车的油、水、砂装载量燃油箱容量 9000L（0013号机车开始）8500L（0001～0013号机车）机油装载量 1200㎏水装载量 1200㎏砂装载量 800㎏整备重量 138 t（不加压铁）150 t（加压铁）5、试述东风8B型内燃机车车体的功用和组成机车车体是机车上部设备的安装基础和司乘人员的工作场所，起着承受和传递机车垂直力、横向力、牵引力及制动力的作用，因此，机车车体必须具有足够的强度和刚度。
东风8B型机车车体为桁架式承载结构，由车体钢结构、司机室设施、牵引缓冲装置、车体设备和附件安装等部件组成。
6、简述东风8B型内燃机车钢结构的组成及结构东风8B型内燃机车车体钢结构由车架、左右侧壁、车顶、司机室钢结构、5道间壁、排障器及压铁安装等组成。
为减轻重量侧壁立柱斜撑、车架侧梁、车顶顶弦梁等构件均采用压型件结构；为提高侧壁外表面的平整度，侧壁蒙皮采用了电热涨拉焊接工艺；车体钢结构内壁喷涂防隔热阻尼胶以提高其防噪、隔热和抗振能力。

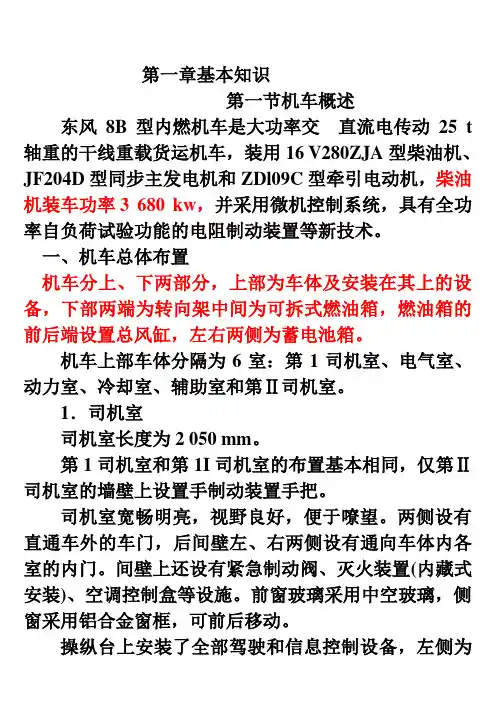

第一章基本知识第一节机车概述东风8B型内燃机车是大功率交直流电传动25 t 轴重的干线重载货运机车，装用16 V280ZJA型柴油机、JF204D型同步主发电机和ZDl09C型牵引电动机，柴油机装车功率3 680 kw，并采用微机控制系统，具有全功率自负荷试验功能的电阻制动装置等新技术。
一、机车总体布置机车分上、下两部分，上部为车体及安装在其上的设备，下部两端为转向架中间为可拆式燃油箱，燃油箱的前后端设置总风缸，左右两侧为蓄电池箱。
机车上部车体分隔为6室：第1司机室、电气室、动力室、冷却室、辅助室和第Ⅱ司机室。
1．司机室司机室长度为2 050 mm。
第1司机室和第1I司机室的布置基本相同，仅第Ⅱ司机室的墙壁上设置手制动装置手把。
司机室宽畅明亮，视野良好，便于嘹望。
两侧设有直通车外的车门，后间壁左、右两侧设有通向车体内各室的内门。
间壁上还设有紧急制动阀、灭火装置(内藏式安装)、空调控制盒等设施。
前窗玻璃采用中空玻璃，侧窗采用铝合金窗框，可前后移动。
操纵台上安装了全部驾驶和信息控制设备，左侧为司机操纵台，右侧为副司机操纵台。
操纵台结构及设备安装位置根据人机工程学原理设计，司机侧布置有制动阀、微机显示屏和速度监控显示屏，副司机侧设有控制开关，其左下部设抽屉式生活用电炉。
为了改善乘务员工作条件，司机室内设有电取暖器，冬季室内平均温度可保持在15℃～20℃之间。
此外，设计上还预留了顶置式空调的安装位置和接I=I。
在1999年生产的机车中已根据标书要求，从0009号机车开始加装了空调装置。
室内四周墙壁填充超细玻璃棉毡，外覆多孔铝板，使其形成一个隔热、隔音的密封结构，室内噪音达到GB 3450规定的要求。
2．电气室电气室长度为3 300 mm。
左侧向后依次设置高压电气柜、主硅整流柜，主硅整流柜下方为同步主发电机和主硅整流柜的通风机。
右侧向后依次设置低压电气柜、机车信号装置安装柜及前转向架牵引电动机通风机，机车信号装置安装柜下面为制动阀类安装，通风机上方为微机控制柜。

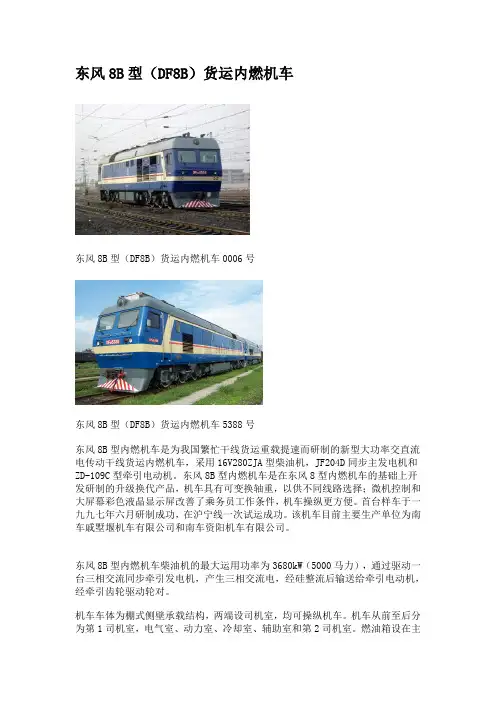

东风8B型（DF8B）货运内燃机车东风8B型（DF8B）货运内燃机车0006号东风8B型（DF8B）货运内燃机车5388号东风8B型内燃机车是为我国繁忙干线货运重载提速而研制的新型大功率交直流电传动干线货运内燃机车，采用16V280ZJA型柴油机，JF204D同步主发电机和ZD-109C型牵引电动机。
