机械设计制造及其自动化专业精品毕业柴油机气门摇臂轴支座机械加工工艺规程设计设计工学院工艺过程卡片

摘要本文对气门摇杆支座零件的工艺工装件的结构特点对其工艺过程进行了设计。

为提高生产效率，设计了铣削窄槽夹具，对其它零件的加工有一定的借鉴意文。

关键词：气门摇杆支座工艺夹具设计零件图、零件毛坯合图、夹具装配图、夹具体零件图目录序言----------------------------------------------------6 一、分析零件图纸并确定其生产类型-----------------------7-8零件图--------------------------------------------9-10二、选择毛坯尺寸，设计毛坯图-------------------------11-13零件毛坯图------------------------------------------13三、选择加工方法，制定工艺路线-----------------------14-15四、加工工序设计-------------------------------------16-17五、工艺过程卡和加工工序卡---------------------------18-30六、时间定额计算----------------------------------------31七、夹具设计-----------------------------------------32-34夹具装配图-----------------------------------------35夹具体零件图------------------------------------36-38 小结与体会----------------------------------------------39 参考文献------------------------------------------------40 参考图纸----------------------------------------------41-46序言机械制造技术毕业设计是在学完了机械制造技术和大部分专业课，并进行了生产实习的基础上进行的又一个实践性学习环节。

镇江高专ZHENJIANG COLLEGE毕业设计(论文)气门摇杆轴支座工艺工装设计Valve rocker bearing for tooling design系名：专业班级：学生姓名：学号：指导教师姓名：指导教师职称：二○**年四月二十日任务书课题名称气门摇杆轴支座的加工工艺及工装设计同组学生姓名无设计（研究）内容及要求：一、内容：1、（抄画）被加工零件零件图 1张(A3)2、被加工零件毛坯图 1张(A3)3、被加工零件工艺过程卡 1套4、被加工零件工序卡 1套5、夹具装配图（两道工序） 2套(2XA1）6、夹具体零件图 2张(2XA3)7、设计计算说明书（≥5000字） 1份二、要求：必须独立完成设计任务，需完成装配图和零件图，折合成0号图纸1.5张以上；设计计算说明书5000字以上；图纸统一编号（参照全隶属编号）；图纸上采用的所有标准必须是现行标准；图纸必须用Auto CAD(2004或以上版本)画图(若是A2／A3大小,必须拼装成A1格式存盘，以方便打印)，说明书的文字一律用WORD2002或2004打印输出。

必须按规定时间完成毕业设计任务，各环节须经审核通过方可进行下一步工作。

毕业实习不合格者不得参加毕业设计，毕业设计不合格者不得参加毕业答辩。

注：1、具体技术要求见图纸。

2、其它要求见“毕业设计工作计划”参考文献：1、机械制造工艺学2、机床夹具设计3、金属机械加工工艺人员手册4、机床夹具设计设计手册5、机床夹具设计设计图册6、实用机械加工手册（有电子版）7、机械加工余量手册（有电子版）8、机械加工工艺师手册（有电子版）目录摘要 (3)引言 (4)第一章零件的分析 (5)第二章工艺规程的设计 (6)2.1确定毛坯的的制造形式 (6)2.2制订工艺路线 (6)2.3机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.4确定切削用量及基本工时 (7)第三章专用夹具的设计 (14)3.1铣E、B端面的夹具设计 (14)3.1.1 问题的提出 (14)3.1.2 定位基准的选择 (14)3.1.3定位元件的设计 (14)3.1.4 切削力及夹紧力计算 (14)3.1.5 定向键与对刀装置设计 (16)3.1.6 夹具设计及操作简要说明 (17)3.2钻、扩、铰Φ16孔的夹具设计 (20)3.2.1问题提出 (20)3.2.2 定位基准的选择 (20)3.2.3定位元件的设计 (20)3.2.4切削力及夹紧力计算 (20)3.2.5 夹具设计及操作简要说明 (20)总结 (23)致谢 (24)参考文献 (25)谢谢朋友对我文章的赏识，充值后就可以下载说明书。

气门摇臂轴支座的机械工艺规程设计机械制造基础课程设计作业内容：气门摇臂轴支座的机械工艺规程设计院系：机电工程学院专业：机械设计制造及其自动化学号：姓名：指导老师：写作日期：2013 年6月20日目录1气门摇臂轴支座的工艺分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (3)2确定毛坯及制造方法 (5)2.1确定毛坯种类 (5)2.2确定毛坯尺寸及机械加工总余量 (5)3选择加工方法、制造工艺路线 (6)3.1定位基准的选择 (6)3.2零件表面的加工方法选择 (6)3.3加工阶段的划分 (7)3.4工序顺序的安排 (7)3.5拟定工艺路线 (8)3.6加工设备及工艺装备的选择.................... 错误！未定义书签。

3.7工序间加工余量的确定........................ 错误！未定义书签。

3.8切削用量以及基本时间定额的确定.............. 错误！未定义书签。

气门摇臂轴支座的机械加工工艺规程设计1.气门摇臂轴支座的工艺分析1.1零件的作用本设计所设计的零件是柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。

直径为Ø18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。

直径为Ø16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。

两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。

两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用。

直径Ø11mm的孔用M10的螺杆与汽缸盖相连。

直径Ø3mm的孔用来排油。

1.2 零件的工艺分析由技术要求知：零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良；但是塑性较差、脆性较高、不适合磨削，加工面主要集中在6个平面的加工和4个孔的加工。

根据对零件图的分析知该零件需要加工的内外表面及精度要求如下：1. Ø22mm外圆的上端面以及与此外圆同轴的Ø11mm的通孔，粗糙度均为Ra12.5；2.长度为36mm的轴支座的下端面，根据零件的总体加工特性，该端面为整个机械加工过程中主要的基准面，粗糙度为Ra6.3，因此根据基准先行的原则在制定加工方案的时候应当首先将此面加工出来；3. Ø28mm外圆的前后端面，粗糙度为Ra3.2；前后端面倒1X45º的角，粗糙度为Ra 12.5；以及与外圆同轴的Ø18的内孔，此孔要求的精度较高，所要求的表面粗糙度为Ra1.6，且该孔的轴线与长度为36mm下端面的平行度为0.05，该孔的轴线跳动公差为0.1mm，深度为37±0.1mm。

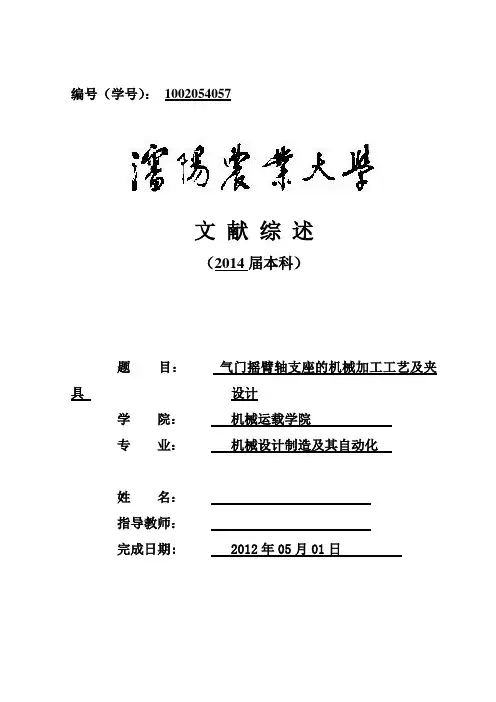

编号（学号）：1002054057文献综述（2014届本科）题目：气门摇臂轴支座的机械加工工艺及夹具设计学院：机械运载学院专业：机械设计制造及其自动化姓名：指导教师：完成日期: 2012年05月01日机械加工工艺规程及工艺文件1、工艺过程1.1 生产过程与工艺过程(1) 生产过程生产过程是指把原材料（半成品）转变为成品的全过程。

机械产品的生产过程，一般包括：①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备；②毛坯的制造，如铸造、锻造、冲压等；③零件的加工，如切削加工、热处理、表面处理等；④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务，如原材料、外购件和工具的供应、运输、保管等。

(2) 工艺过程工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

如毛坯的制造，机械加工、热处理、装配等均为工艺过程。

在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。

同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。

机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容。

1.2 机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀，毛坯就是依次通过这些工序的加工而变成为成品的。

1.3 机械加工生产类型和特点企业(或车间、工段、班组、工作地)生产专业化程度的分类称为生产类型。

生产类型一般可分为：单件生产、成批生产、大量生产三种。

1)单件生产单件生产的基本特点是:生产的产品种类繁多,每种产品的产量很少，而且很少重复生产。

例如，重型机械产品制造和新产品试制等都属于单间生产。

2)成批生产成批生产的基本特点是:分批的生产相同的产品，生产呈周期性重复。
