12种常用防雷接地施工工艺01避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。
02屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。
支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
03接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。
测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合，做到实用、美观。
04屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
05屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。
各构件不得串接，必须单独与接地干线相连。
06室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。
第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
金属门窗接地时连接导体宜暗敷，并应在窗框定位后，墙面装饰层或抹灰层施工之前进行。
建筑物防雷及电气设备的接地施工精品策划与实施编制人：安红印编制日期：2003—8—2第一篇编制目的及依据一、编制目的为了使建筑物、构筑物的防雷措施及接地装置的施工质量安全可靠，提高一次成优率，避免接地漏做、做错造成不必要的返工，特编制本策划书。
二、编制依据1、电气装置安装工程接地装置施工及验收规范GB50169-922、建筑物防雷设计规范GB50057-943、电子计算机机房设计规范GB50174-934、建筑电气工程施工质量验收规范GB50303-20025、民用闭路电视系统工程技术规范GB50198-946、建筑与建筑群综合布线系统工程验收规范GB/T50312-20007、有线电视系统工程技术规范GB50200-948、钢制电缆桥架工程设计规范CECS31：919、电气装置安装工程母线装置施工及验收规范GBJ149-9910、可挠金属电线保护管配线工程技术规范CECS87：9611、工业计算机监控系统技术规范CECS81：9612、低压成套开关设备验收规程CECS49：9313、电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-9214、住宅设计规范GB50096-1999、GB50096-200315、火灾自动报警系统设计规范GB50116-9816、低压配电设计规范GB50054-9517、电梯工程施工质量验收规范GB50310-200218、套接扣压式薄壁钢导管电线管路施工及验收规范CECS100：9819、套接紧定式薄壁钢导管电线管路施工及验收规范CECS120：200020、等电位联结安装-2002 02D-501-221、接地装置安装-2003 03D501-422、利用建筑物金属体做防雷及接地装置安装-2003 03D-501-323、北京市竣工长城杯质量验收标准（2003年版）第二篇建筑物防雷的分类及设计采取的防雷措施一、建筑物防雷的分类建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
值得收藏！最全防雷接地极做法防雷接地极的做法一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。
2、接地干线安装：（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋。
3、支架安装：（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设（1）支架安装完毕。
（2）建筑物有脚手架或爬梯，达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装：（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装 1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。
2、接地干线安装：（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋。
3、支架安装：（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设（1）支架安装完毕。
（2）建筑物有脚手架或爬梯，达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装：（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
6、防雷接地施工工艺一、基础接地施工工艺本工程拟采用以下的施工流程：1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12钢筋作为焊接材质。
要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。
（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；○2桩基钢筋与防雷引下线必须采用φ12圆钢作为焊接材质。
要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。
（3）基础接地示意图图1：柱基钢筋体与承台钢筋体连接图图2：柱基钢筋体与承台钢筋体连接剖面图二、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装Φ12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用Φ10热镀锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*10m。
屋面的所有金属构件，如卫星天线基座、金属通风管、屋顶风机、金属屋面、金属屋架等均要与避雷带可靠焊接，屋面避雷带与防雷引下线做可靠联结。
2、屋面防雷安装示意图（1）明装避雷带支架制作、安装要点屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。
避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。
○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。
（2）明装避雷带支架制作、安装示意图图3：屋面局部平面 图4：女儿墙明装壁雷带卡子 图6：避雷带与引下线焊接三、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。
各种防雷接地引线做法1.防雷引下线：利用结构柱内对角主钢筋或剪力墙内主钢筋二根（大于16）通长焊接。
2.电梯机房用接地引下线：自基础接地网用-40X4镀锌扁钢通长焊接引至电梯机房，机房设等电位箱，并在距地面0.3m处采用用－40x4镀锌扁钢沿墙敷设一圈。
电梯导轨底部采用－40x4扁钢与基础接地网的等电位板连接。
3.变电所用接地引下线：沿变电所四周不少于二处自基础接地网，采用-50X5镀锌扁钢2根通长焊接引至变电所，在变电所内地面0.3米处作一圈接地装置。
在布置变压器附近的基础接地网，采用-40X4镀锌扁钢2根，焊接引至变电所底板上0.3m处，并设预埋板一块，为变压器设中性点与接地装置直接连接点。
4.强电竖井接地引下线：用-40x4扁钢下端与基础接地网焊接引至强电井。
垂直引上至每层。
在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置，作为楼层等电位连接带。
5.弱电竖井接地引下线：用-40X4扁钢下端与基础接地极焊接引至弱电井，垂直引上至每层。
在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置。
作为楼层等电位连接带。
强弱电竖井内的LEB用BVR－1x25－PC32连通。
6.计算机房接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至机房，室内离地0.3米处设置接地端子板箱。
7.消防控制室接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至控制室，控制室内离地0.3米处设置接地端子板箱。
8.防雷接地在接地体上的接地点与其他接地在接地体上的接地点的距离应大于10m。
9. 施工时应注意：钢质防雷接地装置采用焊接连接，扁钢之间搭接为扁钢宽度的2倍，三面施焊；圆钢与扁钢、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；铜线与圆钢（或扁钢）连接处须用线鼻子过渡后焊接；铜质和钢质材料之间应采用熔接或搪锡后螺铨连接；所有连接部位应做防腐处理。
防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装：（1）人工接地体:设计位置的场地没被占用，且巳经清理好。
（2）利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。
2、接地干线安装：（1）支架安装完毕.（2）土建抹灰已完成。
（3）穿墙保护管巳预埋。
3、支架安装:（1）各种支架已运到现场。
（2）结构工作巳经宪成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有脚手架或爬梯,达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设：（1）支架安装完毕。
（2）建筑物有脚手架或爬梯,达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装:（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕.（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程己完，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书.在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等.（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等.2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等.二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24。
1。
1条2 接地电阻值测试第24。
1。
2条3 防雷接地的人工接地装置的接地干线埋设第24.1。
3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24。
1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24。

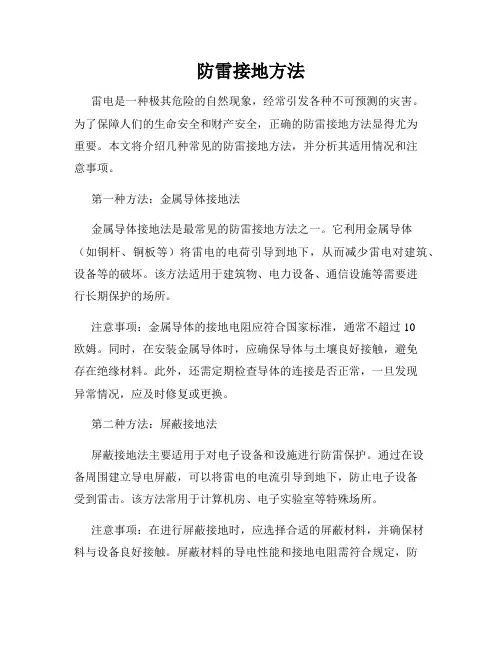

防雷接地方法雷电是一种极其危险的自然现象，经常引发各种不可预测的灾害。
为了保障人们的生命安全和财产安全，正确的防雷接地方法显得尤为重要。
本文将介绍几种常见的防雷接地方法，并分析其适用情况和注意事项。
第一种方法：金属导体接地法金属导体接地法是最常见的防雷接地方法之一。
它利用金属导体（如铜杆、铜板等）将雷电的电荷引导到地下，从而减少雷电对建筑、设备等的破坏。
该方法适用于建筑物、电力设备、通信设施等需要进行长期保护的场所。
注意事项：金属导体的接地电阻应符合国家标准，通常不超过10欧姆。
同时，在安装金属导体时，应确保导体与土壤良好接触，避免存在绝缘材料。
此外，还需定期检查导体的连接是否正常，一旦发现异常情况，应及时修复或更换。
第二种方法：屏蔽接地法屏蔽接地法主要适用于对电子设备和设施进行防雷保护。
通过在设备周围建立导电屏蔽，可以将雷电的电流引导到地下，防止电子设备受到雷击。
该方法常用于计算机房、电子实验室等特殊场所。
注意事项：在进行屏蔽接地时，应选择合适的屏蔽材料，并确保材料与设备良好接触。
屏蔽材料的导电性能和接地电阻需符合规定，防止形成局部过电压。
另外，定期检查屏蔽材料的连接状态和接地性能，确保其有效性。
第三种方法：引线接地法引线接地法是一种常用的防雷接地方法，适用于大型建筑物、高层住宅等场所。
它通过将金属导线或导体与尖峰接地极（如金属钉）相连接，将雷电吸引到地下，减少对建筑物的损伤。
注意事项：在进行引线接地时，应选择合适的接地位置和材料。
接地极的长度和材质需符合国家标准，以提供良好的放电通道。
此外，接地极与建筑物的连接要牢固可靠，避免引线脱落或松动。
第四种方法：深井接地法深井接地法适用于土质较差、地下水位较高或需要进行大面积保护的场所。
通过在地下挖掘深井，并将金属导体固定于井内，可以有效地将雷电引导到地下，保护建筑物和设备。
注意事项：在进行深井接地时，应注意挖掘井壁的稳定性，并预先进行支护。
接地导体的长度应符合国家标准，以确保导电效果。

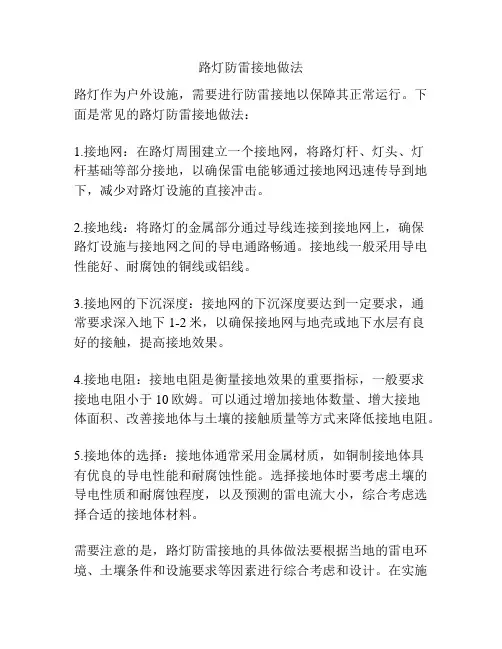

路灯防雷接地做法
路灯作为户外设施，需要进行防雷接地以保障其正常运行。
下面是常见的路灯防雷接地做法：
1.接地网：在路灯周围建立一个接地网，将路灯杆、灯头、灯
杆基础等部分接地，以确保雷电能够通过接地网迅速传导到地下，减少对路灯设施的直接冲击。
2.接地线：将路灯的金属部分通过导线连接到接地网上，确保
路灯设施与接地网之间的导电通路畅通。
接地线一般采用导电性能好、耐腐蚀的铜线或铝线。
3.接地网的下沉深度：接地网的下沉深度要达到一定要求，通
常要求深入地下1-2米，以确保接地网与地壳或地下水层有良
好的接触，提高接地效果。
4.接地电阻：接地电阻是衡量接地效果的重要指标，一般要求
接地电阻小于10欧姆。
可以通过增加接地体数量、增大接地
体面积、改善接地体与土壤的接触质量等方式来降低接地电阻。
5.接地体的选择：接地体通常采用金属材质，如铜制接地体具
有优良的导电性能和耐腐蚀性能。
选择接地体时要考虑土壤的导电性质和耐腐蚀程度，以及预测的雷电流大小，综合考虑选择合适的接地体材料。
需要注意的是，路灯防雷接地的具体做法要根据当地的雷电环境、土壤条件和设施要求等因素进行综合考虑和设计。
在实施
防雷接地时，应遵循相关的标准和规范，确保接地系统的安全可靠性。
建筑物防雷及电气设备的接地施工精品策划与实施编制人：***编制日期：2003—8—2第一篇编制目的及依据一、编制目的为了使建筑物、构筑物的防雷措施及接地装置的施工质量安全可靠，提高一次成优率，避免接地漏做、做错造成不必要的返工，特编制本策划书。
二、编制依据1、电气装置安装工程接地装置施工及验收规范GB50169-922、建筑物防雷设计规范GB50057-943、电子计算机机房设计规范GB50174-934、建筑电气工程施工质量验收规范GB50303-20025、民用闭路电视系统工程技术规范GB50198-946、建筑与建筑群综合布线系统工程验收规范GB/T50312-20007、有线电视系统工程技术规范GB50200-948、钢制电缆桥架工程设计规范CECS31：919、电气装置安装工程母线装置施工及验收规范GBJ149-9910、可挠金属电线保护管配线工程技术规范CECS87：9611、工业计算机监控系统技术规范CECS81：9612、低压成套开关设备验收规程CECS49：9313、电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-9214、住宅设计规范GB50096-1999、GB50096-200315、火灾自动报警系统设计规范GB50116-9816、低压配电设计规范GB50054-9517、电梯工程施工质量验收规范GB50310-200218、套接扣压式薄壁钢导管电线管路施工及验收规范CECS100：9819、套接紧定式薄壁钢导管电线管路施工及验收规范CECS120：200020、等电位联结安装-2002 02D-501-221、接地装置安装-2003 03D501-422、利用建筑物金属体做防雷及接地装置安装-2003 03D-501-323、北京市竣工长城杯质量验收标准（2003年版）第二篇建筑物防雷的分类及设计采取的防雷措施一、建筑物防雷的分类建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
在图纸会审中，应按照设计图纸对建筑物防雷的分类定性，严格执行相应设计及施工标准。
二、建筑物的防雷措施各类防雷建筑物应采取防直击雷和防雷电波侵入的措施，第一类防雷建筑物和具有宜爆危险环境的第二类防雷建筑物尚应采取防雷电感应的措施；装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内人员无法隔离的情况下，应采取等电位连接。
1、各类防雷建筑物防直击雷的措施1、1第一类防雷建筑物防直击雷的措施应装设独立避雷针或架空避雷网使被保护的建筑物及风帽、放散管的突出屋面的物体均处于接闪器的保护范围内；架空避雷网的网格尺寸不应大于5m*6m或 6m*4m；独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处至少应设一根引下线。
1、2 第二类防雷建筑物防直击雷的措施1、2、1宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器。
避雷网应按照下图所示部位，在规定的屋角、屋檐、屋脊和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于10m*10m或12m*8m的网格；所有避雷针应采用避雷带相互连接。
1、2、2 引下线不少于2根，，并沿建筑物四周均匀或对称布置，其间距不应大于18m。
1、2、3 每根引下线的冲击接地电阻不应大于10Ω。
防直击雷接地宜与防雷电感应、电气设备、信息系统等接地共用一个接地装置，并宜与埋地管道相连；当不共用、不相连时，两者在地中的距离不应小于2m；当共用接地装置与埋地管道相连时，接地装置宜围绕建筑物敷设成环行接地体。
1、2、4 建筑物宜利用钢筋混凝土屋面、梁、柱基础内钢筋作为引下线。
国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物；国家级计算机中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物；预计雷击次数大于0.06/a的省、部级办公建筑物及其它重要或人员密集的公共建筑物；预计雷击次数大于0.3/a的住宅、办公楼等一般性民用建筑物，尚应利用其内部的钢筋作为接闪器。
1、2、5 当基础采用硅酸盐水泥且周围土壤的含水量不低于4%及基础外表面无防腐层或沥青质防腐层时，宜利用基础内的钢筋作为接地装置。
1、2、6 敷设在混凝土中作为防雷装置的钢筋或圆钢，当仅一根时，其直径不应小于10㎜。
1、3 第三类防雷建筑物防直击雷的措施1、3、1 宜采用装设在建筑物上的避雷网（带）或避雷针或由这两种混合组成的接闪器。
避雷网（带）应按照以上图的规定在屋角、屋脊、檐角、屋檐敷设。
并应在整个屋面组成不大于20m*20m或24m*16m的网格。
平屋面的建筑物，当其宽度不大于20m时，可仅沿周边敷设一圈避雷带。
1、3、2 每根引下线的冲击接地电阻不宜大于30Ω，但是对于预计雷击次数不少于0.012/a，且不大于0.06/a的省、部级办公建筑物及其它重要或人员密集的公共建筑物不宜大于10Ω，其接地装置宜与电气设备接地装置共用。
1、3、3 防雷接地装置宜与埋地的金属管道相连；在共用接地装置与埋地的金属管道相连的情况下，接地装置宜围绕建筑物敷设成环型接地体。
1、3、4 引下线的间距不应大于25m。
2、各类防雷建筑物防雷电感应的措施2、1 第一类防雷建筑物防雷电感应的措施2、1、1 建筑物内的设备、管道、构架、电缆的金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物，均应接到防雷电感应的接地装置上。
金属屋面周边每隔18-24m应采用引下线接地一次。
2、1、2 平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100㎜时应采用金属线跨接，跨接点间距不应大于30m，交叉净距小于100㎜时，其交叉处亦跨接。
2、1、3 当金属物的弯头、阀门、法兰盘等连接处的过度电阻大于0.03Ω时，连接处应用金属线跨接。
对于不少于5根螺栓连接的法兰盘，在非腐蚀环境下，可不跨接。
2、1、4 防雷电感应的接地装置应和电气设备的接地装置共用，其工频接地电阻不应大于10Ω。
屋内接地干线与防雷电感应接地装置之间的连接不应少于2处。
2、2 第二类防雷建筑物（爆炸危险环境建筑物）防雷电感应的措施2、2、1 建筑物内防雷电感应的接地干线与接地装置的连接不应少于2处。
2、2、2 平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100㎜时应采用金属线跨接，跨接点间距不应大于30m，交叉净距小于100㎜时，其交叉处亦跨接。
3 、各类防雷建筑物防止雷电波侵入的措施3、1 第一类防雷建筑物防止雷电波侵入的措施3、1、1 低压线路宜全部采用电缆直接埋地敷设，在入户端将电缆的金属外皮、钢管接到防雷电感应的接地装置上；埋地或地沟内的金属管道，在进出建筑物处应与防雷电感应的接地装置相连。
3、1、2 建筑物应装设均压环，环间垂直距离不应大于12m；所有引下线、建筑物的金属结构、金属设备均应连到环上。
均压环可利用电气设备的接地干线环路。
3、1、3 当建筑物高于30m时，应采用以下防侧击的措施3、1、3、1 从30 m起每隔不大于6 m沿建筑物四周设水平避雷带并与引下线相连。
3、1、3、2 30 m及以上外墙上的金属栏杆、门窗等较大金属物与防雷装置相连。
3、1、3、3 在电源引入的总配电箱处宜装过电压保护器。
3、2 第二类防雷建筑物防止雷电波侵入的措施3、2、1 当低压线路全长采用埋地电缆或敷设在架空金属线槽内的电缆引入时，在入户端应将电缆金属外皮、金属线槽接地；对于爆炸危险环境建筑物，上述金属物还应与防雷的接地装置相连。
3、2、2 爆炸危险场所建筑物应采用电缆埋地敷设的方式进入建筑物，其埋地长度不应小于15m，入户端电缆的金属外皮、钢管应与防雷的接地装置相连。
3、2、3 国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物；国家级计算机中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物；预计雷击次数大于0.06/a的省、部级办公建筑物及其它重要或人员密集的公共建筑物，其低压电源线路当低压架空线路转换金属铠装或护套电缆穿钢管直接埋地时，其埋地长度不应小于15 m，架空和埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连。
3、2、4 高度超过45 m的钢筋混凝土结构、钢结构建筑物，还应采取以下防侧击和等电位的保护措施。
3、2、4、1 应利用钢柱或柱子钢筋作为防雷装置引下线。
3、2、4、2 应将45 m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。
3、2、4、3 竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
3、2、5 有爆炸危险的露天钢质封闭气罐，当其壁厚不小于4㎜时，可不装设接闪器，但应接地，且接地点不应少于2处，接地点间距不宜大于30 m，冲击电阻不应大于30Ω。
3、3 第三类防雷建筑物防止雷电波侵入的措施3、3、1 对电缆进出线，应在进出端将电缆的金属外皮、钢管等与电气设备接地相连。
3、3、2 高度超过60m的建筑物，其防侧击和等电位的保护措施是应利用钢柱或柱子钢筋作为防雷装置引下线；竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
3、3、3 应将60 m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。
三、其它防雷措施1、当采用接闪器保护建筑物、封闭气罐时，其外表面的2区爆炸危险环境可不在滚球法确定的保护范围之内。
2、固定在建筑物上的节日彩灯、航空障碍信号灯及其它用电设备的线路，应根据建筑物的重要性采取相应的防止雷电波侵入的措施。
并应符合以下规定：2、1 无金属外壳或保护网罩的用电设备宜处在接闪器的保护范围内，不宜布置在防雷网之外，并不宜高出防雷网。
2、2 从配电盘配引出的线路宜穿钢管。
钢管的一端宜与配电盘盘外壳相连，另一端宜与用电设备外壳、保护罩相连，并宜就近与屋顶防雷装置相连。
当钢管因连接设备而中间断开时，宜设跨接地线。
2、3 在配电盘内，宜在电源的开关侧与外壳之间装设过电压保护器。
2、4 在独立避雷针、架空避雷线（网）的支柱上严禁悬挂电话线、广播线、电视接收天线及低压架空线等。
四、建筑物易受雷击的部位建筑物易受雷击的部位（见下图）○○○○——————————————- ○○○○图A 图B○○○—————————————○○○○○○○○—————————————○图C 图D说明：1、平屋面或坡度不大于1/10的屋面——檐角、女儿墙、屋檐按照图A、图B设计、施工。
2 、坡度大于1/10且小于1/2的屋面——屋角、屋脊、檐角、屋檐按照图C设计、施工。
3 、坡度不小于1/2的屋面——屋角、屋脊、檐角按照图D设计、施工。
4 、图例：易手雷击部位——————不容易受雷击的的屋檐或屋脊○雷击率最高部位第三篇设计对防雷、接地装置的要求1、设计对接闪器的设计要求1、1 避雷针宜采用圆钢或焊接钢管制成，其直径不应小于以下数值：1、1、1 针长1m及以下：圆钢为12㎜；钢管为20㎜。
