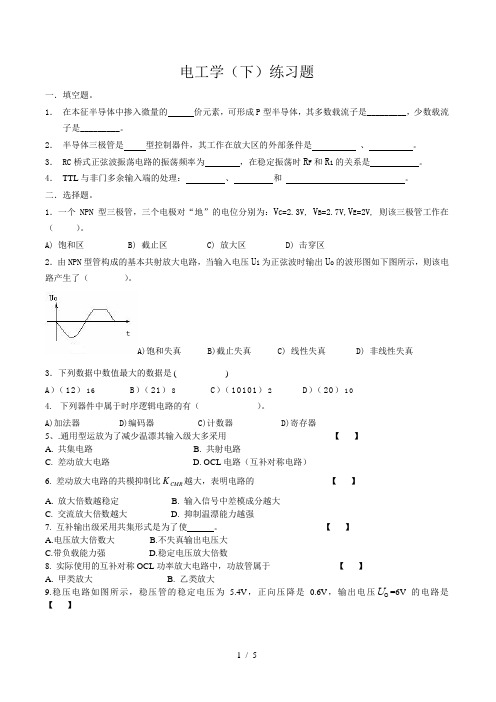

电工学（下）练习题一．填空题。
1．在本征半导体中掺入微量的价元素，可形成P型半导体，其多数载流子是_________，少数载流子是_________。
2．半导体三极管是型控制器件，其工作在放大区的外部条件是、。
3．RC桥式正弦波振荡电路的振荡频率为，在稳定振荡时R F和R1的关系是。
4．TTL与非门多余输入端的处理：、和。
二．选择题。
1．一个NPN型三极管，三个电极对“地”的电位分别为：V C=2.3V, V B=2.7V,V E=2V, 则该三极管工作在（）。
A) 饱和区 B) 截止区 C) 放大区 D) 击穿区2．由NPN型管构成的基本共射放大电路，当输入电压U i为正弦波时输出U o的波形图如下图所示，则该电路产生了（）。
A)饱和失真 B)截止失真 C) 线性失真 D) 非线性失真3．下列数据中数值最大的数据是( )A）（12）16 B）（21）8 C）（10101）2D）（20）104.下列器件中属于时序逻辑电路的有（）。
A)加法器 D)编码器 C)计数器 D)寄存器5、.通用型运放为了减少温漂其输入级大多采用【】A. 共集电路B. 共射电路C. 差动放大电路D. OCL电路（互补对称电路）K越大，表明电路的【】6. 差动放大电路的共模抑制比CMRA. 放大倍数越稳定B. 输入信号中差模成分越大C. 交流放大倍数越大D. 抑制温漂能力越强7. 互补输出级采用共集形式是为了使。
【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强D.稳定电压放大倍数8. 实际使用的互补对称OCL功率放大电路中，功放管属于【】A. 甲类放大B. 乙类放大9.稳压电路如图所示，稳压管的稳定电压为 5.4V，正向压降是0.6V，输出电压U O=6V的电路是【】u i R LRu i R LRu i R LRu i R LR••••••••••••u O u O u O u O ()a ()b (c)(d)+-+-+-+-+-+-+-+-10、图中均为理想运放，电压比较器的电压传输特性如图1所示，请指出符合该特性的电路是图2中的( ) 。
一、填空题1、任何一个完整的电路都必须有 电源 、 负载 和 中间环节 三个基本组成部分。
电路模型是由一些 理想电路元件 组成的电路。
2、正弦交流电的三要素是指 最大值 、 角频率 和 初相位 。
3、电网的功率因数越高，电源的利用率就越 充分 ，无功功率就越 小 。
4、 最大值 相等， 角频率 相同，而 相位 互差 120º 的三相交流电称为对称三相交流电。
5、已知正弦电压V )30314sin(2220︒+=t u ，则它的最大值是 311 V ，有效值是 220 V ，频率为 50 Hz ，周期是 0.02 s ，角频率是 314 rad/s ，相位为 314t+30º ，初相是 +30º 度，合 π/6 弧度。
6、相量 特指复数形式的电压和电流，已知正弦电压V )30314sin(2220︒+=t u ，该复电压有效值的极坐标形式表示为 V 30220︒∠=∙U 。
7、 电路模型 是由理想元件构成的。
理想元件的电特性 单一 而 确切 。
8、 电焊 变压器具有陡降的外特性； 自耦 调压器不能当作安全变压器使用。
9. 相线与零线之间的电压称为 相 电压，相线与相线之间的电压称为 线 电压，其中 线 电压在相位上超前 与其相对应的相 电压30°电角。
10、在纯净的半导体材料中掺入三价杂质无素，可得到 P 型半导体，其多数载流子为 空穴 ，少子为 自由电子。
11、P 型半导体和N 型半导体之间的交界处称为 PN 结 ，具有 正向导通、反向阻断的单向导电 性。
双极型三极管属于 电流 控制器件；单极型三极管属于 电压 控制器件。
12、在纯净的半导体材料中掺入五价杂质无素，可得到 N 型半导体，其多子为 自由电子 ，少子为 空穴 。
13、二极管实际上就是一个P N 结，伏安关系具有 单向导电 性。
14、光电二极管通常工作在 反向截止 区；发光二极管工作应 正向 偏置，且导通电压在 1.3 V 以上；稳压二极管正常工作时应在 反向击穿 区。
电工学_同济大学中国大学mooc课后章节答案期末考试题库2023年1.对于铁心线圈，其磁通与产生它的励磁电流之间成正比关系。
参考答案:错误2.正弦量的初相角与起始时间的选择有关，而相位差则与起始时间无关。
参考答案:正确3.转子绕组串电阻起动适用于参考答案:绕线式异步电动机4.接触器的常态是指：参考答案:线圈未通电情况5.异步电动机接入三相交流电源，空载运行时的每极磁通量主要取决于参考答案:电源电压6.三相异步电动机的同步转速与电源电压有关，而与电源频率无关。
参考答案:错误7.在感性电路中，并联适当电容后，可提高功率因数，线路总电流增大，有功功率也增大。
参考答案:错误8.对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做三相对称电路。
参考答案:正确9.串联正弦交流电路的视在功率表征了该电路的。
参考答案:电路中总电压有效值与电流有效值的乘积10.对称三相交流电路，三相负载为△连接，当电源线电压不变时，三相负载换为Y连接，三相负载的相电流应________。
参考答案:减小11.一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。
参考答案:11012.由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是参考答案:电动机只能点动13.铁磁性物质的磁导率参考答案:μr>>114.异步电机工作时转子的转速总是小于同步转速。
参考答案:正确15.如将380/220V的单相变压器原边接于380Ｖ直流电源上，将出现参考答案:原边电流很大, 副边电压为零16.交流电路的功率因数越高，电源设备的利用率就参考答案:高17.在提高日光灯功率因数的实验中，并联电容后，总电流减小，有功功率参考答案:不变18.在RL串联电路中，UR=16V，UL=12V，则总电压为。
参考答案:20V19.提高供电线路的功率因数，下列说法正确的是。
参考答案:可提高电源设备的利用率并减小输电线路中的功率损耗20.直流电路中，有电压的元件一定有电流。
电工电子技术2 期末考试复习资料《电工电子技术2》复习题一、选择题。
1、555集成定时器构成的多谐振荡器的功能是。
输出一定频率的矩形波将变化缓慢的信号变为矩形波输出一定频率的正弦波2、自激正弦振荡器是用来产生一定频率和幅度的正弦信号的装置，此装置之所以能输出信号是因为。
有外加输入信号满足了自激振荡条件先施加输入信号激励振荡起来，后去掉输入信号3、整流电路中，设整流电流平均值为Io，则流过每只二极管的电流平均值ID =Io的电路是。
单相桥式整流电路单相半波整流电路单相全波整流电路 4、在二极管桥式整流电容滤波电路中，若有一个二极管接反，将造成。
半波整流短路、损坏元件断路、不能工作 5、时序逻辑电路与组合逻辑电路的主要区别是。
时序电路只能计数，而组合电路只能寄存时序电路没有记忆功能，组合电路则有时序电路具有记忆功能，组合电路则没有6、振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的。
选频环节正反馈环节基本放大电路环节 7、N型半导体的多数载流子是电子，因此它应。
带负电带正电不带电8、仅具有置“0”和置“1”功能的触发器是。
基本RS触发器可控RS触发器 D触发器 JK触发器9、已知逻辑状态表如下，则输出Y的逻辑式为。
YABC YABC YABCA B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 11 0 0 1 1 0 1 1 1 1 0 1 1 1 1 1 10、射极输出器的输入、输出公共端是。
集电极发射极基极11、一个正弦波振荡器的开环电压放大倍数为Au，反馈系数为F，能够稳定振荡的幅值条件是。
AuF1 AuF1 AuF11 / 8《电工电子技术2》复习题12、半导体二极管的主要特点是具有。
电流放大作用单向导电性电压放大作用 13、稳压管反向击穿后，其后果为。
永久性损坏只要流过稳压管电流不超过规定值允许范围，管子无损于击穿而导致性能下降14、译码器的逻辑功能是。
电子电工技术期末复习资料一、 考试题型： 1) 选择题：主要涉及本课程的一些基本概念和在实际运用中容易混淆的问题 2) 简答题：论述所学的基本内容以及结合工程实际的典型应用3) 综合题：运用所学的知识和理论通过一定的分析方能求解类型多样的综合题 二、 模拟题1)单项选择题1、在正弦交流纯电感电路中，电压与电流的关系是（ C ）。
A. i=L u B. I=L UC. I=LU ω 2、在正弦交流纯电容电路中，电压与电流的关系是（ C ）。
A. i=Cuω B. I=CUC. I=U ωC3、通常所说的交流电压220V 是指它的（ A ）。
A.有效值 B. 平均值 C. 最大值4、图1所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是（ B ）。
A. 灯泡A 变亮 B. 灯泡B 变亮 C. 灯泡C 变亮5、图2所示是某电路中某一支路的电压uA. 电阻电感串联电路B. 电阻电容串联电路C. 纯电感电路6、已知电路某元件的电压u 和电流i 分别为i=7sin （314t-1200）A ，则该元件的性质是（ A ）。
A. 电容B. 电感C. 电阻7、已知电路某元件的电压u 和电流i 分别为u=10cos （ωt+200）V ， i=5sin （ωt+1100）A ，则该元件的性质是（ C ）。
A. 电容B. 电感C. 电阻 8、在RLC 串联电路中，如果调大电容，则（ A ）。
A.电路的感性增强 B. 电路的容性增强 C. 电路的性质不变9、并联电路及相量图如图3所示，阻抗Z1、Z2和整个电路的性质分别对应为（ C ）A.感性、容性、感性B.容性、容性、容性C.容性、感性、容性10、在三相电路中，三相对称负载为星形连接，三个线电流均为4A ，则中线电流为（ C ）。
A.4A B.12A C. 0A 2)简答题 1. 何为三要素？自行在正弦交流电量瞬时波形图上标出3要素。
幅值、频率、初相2.简述RLC 串联电路产生串联谐振的特点？ 1.电路的阻抗最小并呈电阻性。
