电工学 期末复习天津理工大学

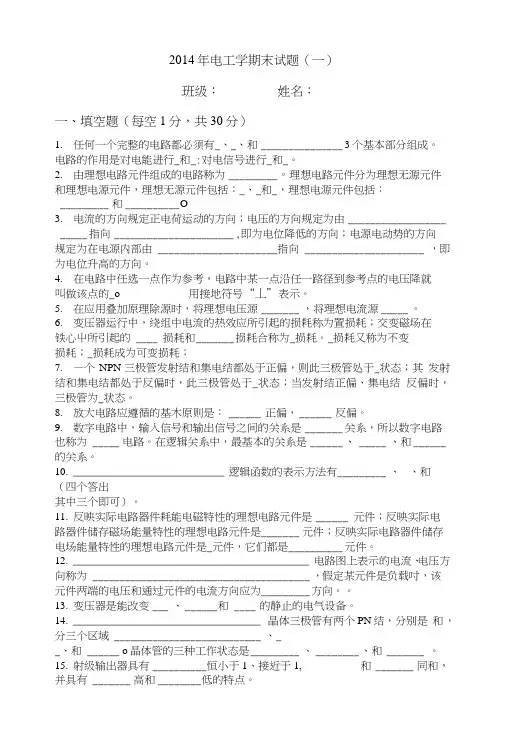

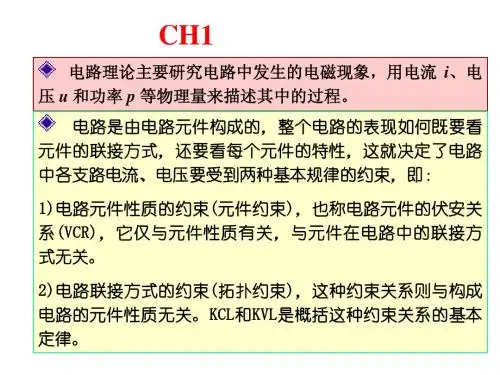

2014年电工学期末试题（一）班级：姓名：一、填空题（每空1分，共30分）1.任何一个完整的电路都必须有_、_、和_______________ 3个基本部分组成。

电路的作用是对电能进行_和_:对电信号进行_和_。

2.由理想电路元件组成的电路称为_________ 。

理想电路元件分为理想无源元件和理想电源元件，理想无源元件包括：_、_和_，理想电源元件包括：_________ 和__________ O3.电流的方向规定正电荷运动的方向；电压的方向规定为由__________________ _____ 指向______________________ ,即为电位降低的方向；电源电动势的方向规定为在电源内部由 ______________________ 指向 ______________________ ，即为电位升高的方向。

4.在电路中任选一点作为参考，电路中某一点沿任一路径到参考点的电压降就叫做该点的_o ___________ 用接地符号“丄”表示。

5.在应用叠加原理除源时，将理想电压源_______ ，将理想电流源_____ 。

6.变压器运行中，绕组中电流的热效应所引起的损耗称为置损耗；交变磁场在铁心屮所引起的 ____ 损耗和_______ 损耗合称为_损耗。

_损耗又称为不变损耗；_损耗成为可变损耗；7.—个NPN三极管发射结和集电结都处于正偏，则此三极管处于_状态；其发射结和集电结都处于反偏时，此三极管处于_状态；当发射结正偏、集电结反偏时，三极管为_状态。

8.放大电路应遵循的基木原则是：______ 正偏，______ 反偏。

9.数字电路中，输入信号和输出信号之间的关系是_______ 关系，所以数字电路也称为 _____ 电路。

在逻辑关系中，最基本的关系是______ 、_____ 、和______ 的关系。

10._________________________ 逻辑函数的表示方法有_________ 、、和（四个答出其中三个即可）。

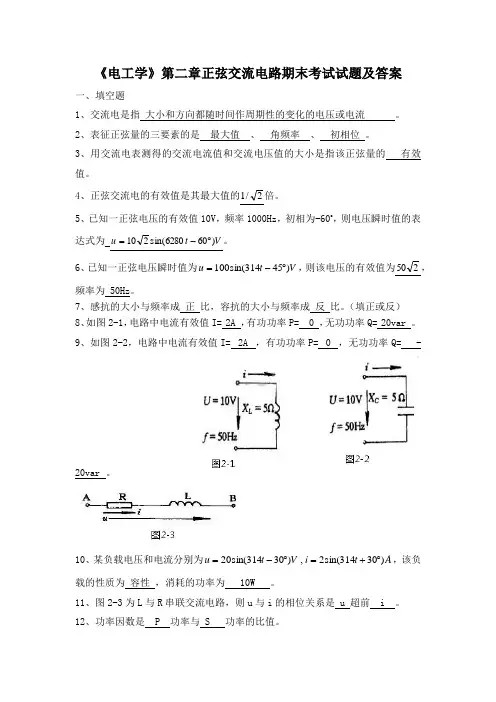

《电工学》第二章正弦交流电路期末考试试题及答案一、填空题1、交流电是指大小和方向都随时间作周期性的变化的电压或电流。

2、表征正弦量的三要素的是最大值、角频率、初相位。

3、用交流电表测得的交流电流值和交流电压值的大小是指该正弦量的有效值。

/1倍。

4、正弦交流电的有效值是其最大值的25、已知一正弦电压的有效值10V，频率1000Hz，初相为-60o，则电压瞬时值的表达式为V10︒-=。

2sin(u)606280t50，6、已知一正弦电压瞬时值为V-=，则该电压的有效值为2t100︒sin(45u)314频率为 50Hz。

7、感抗的大小与频率成正比，容抗的大小与频率成反比。

（填正或反）8、如图2-1，电路中电流有效值I= 2A ，有功功率P= 0 ，无功功率Q= 20var 。

9、如图2-2，电路中电流有效值I= 2A ，有功功率P= 0 ，无功功率Q= -20var 。

10、某负载电压和电流分别为Asin(20︒31430+)=，该负-︒=tVit,u)30sin(2314载的性质为容性，消耗的功率为 10W 。

11、图2-3为L与R串联交流电路，则u与i的相位关系是 u 超前 i 。

12、功率因数是 P 功率与 S 功率的比值。

13、RL 串联交流电路，若R=6Ω，X L =8Ω，接于220V 的交流电源上，此时电路的电流I= 22A ，功率因数为 0.6 。

14、提高电力系统功率因数的方法是 并联电容器 。

15、三相对称电压就是三个频率 相同 、幅值 相同 、相位互差 120o 的三相交流电压。

16、三相电源相线与中性线之间的电压称为 相电压 ，相线与相线之间的电压称为 线电压 。

17、有中线的三相供电方式称为 三相四线制 ，无中线的三相供电方式称为 三相三线制 。

18、在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。

在三相四线制电源中，线电压是相电压的3倍，相位比相电压 超前30o 。

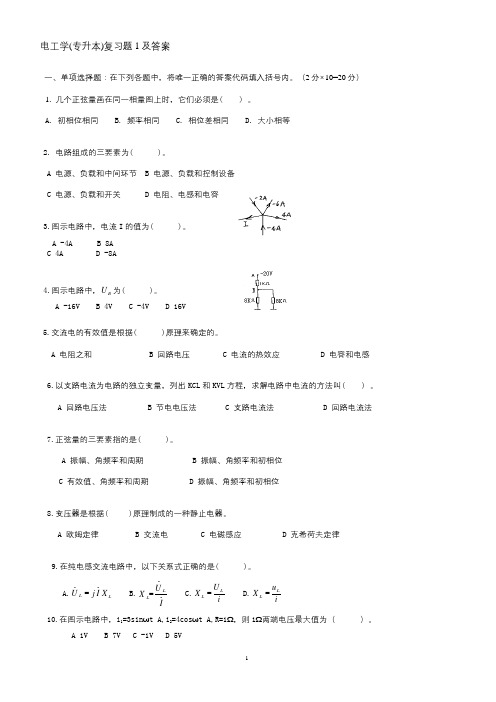

电工学(专升本)复习题1及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

（2分×10=20分）1. 几个正弦量画在同一相量图上时，它们必须是( ) 。

A. 初相位相同B. 频率相同C. 相位差相同D. 大小相等2. 电路组成的三要素为( )。

A 电源、负载和中间环节B 电源、负载和控制设备C 电源、负载和开关D 电阻、电感和电容3.图示电路中，电流I 的值为( )。

A -4AB 8AC 4AD -8A4.图示电路中，B U 为( )。

A -16VB 4VC -4VD 16V5.交流电的有效值是根据( )原理来确定的。

A 电阻之和B 回路电压C 电流的热效应D 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A 回路电压法B 节电电压法C 支路电流法D 回路电流法7.正弦量的三要素指的是( )。

A 振幅、角频率和周期B 振幅、角频率和初相位C 有效值、角频率和周期D 振幅、角频率和初相位8.变压器是根据( )原理制成的一种静止电器。

A 欧姆定律B 交流电C 电磁感应D 克希荷夫定律9.在纯电感交流电路中，以下关系式正确的是( )。

A.L L X I j U ••=B.••=I U X LL C.i U X L L = D.iu X L L = 10.在图示电路中，i 1=3sin ωt A,i 2=4cos ωt A,R=1Ω，则1Ω两端电压最大值为（ ）。

A 1VB 7VC -1VD 5V二、求解图示电路中的电压U 。

(本题共10分) 4Ω2Ω4AU 6Ω2Ω12V三、图示正弦交流电路中，S U =220V ，f =50Hz 。

已知当开关S 断开时，电源中电流I =10A ，功率因数φcos λ= =0.5。

求S接通时电路吸收的平均功率、无功功率和功率因数。

（本题共15分）S μF60L R S u +-︒︒i四、有一电感性负载，其功率P=100W ，功率因数6.0φcos 1=，接在U=220V 的电源上，电源频率为50H Z 。

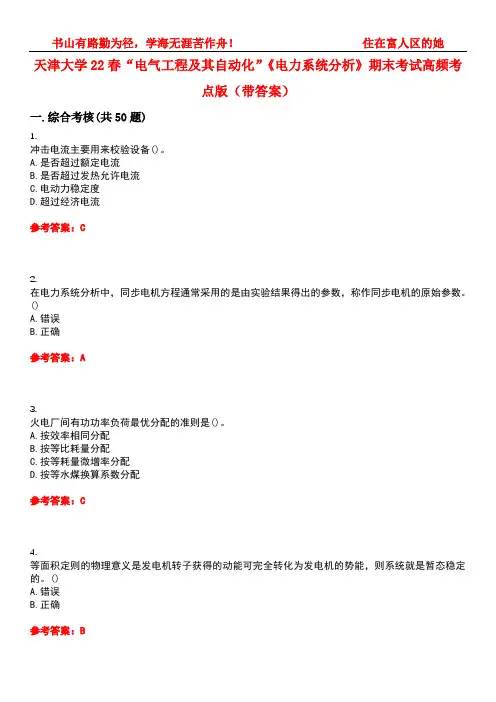

天津大学22春“电气工程及其自动化”《电力系统分析》期末考试高频考点版（带答案）一.综合考核(共50题)1.冲击电流主要用来校验设备()。

A.是否超过额定电流B.是否超过发热允许电流C.电动力稳定度D.超过经济电流参考答案：C2.在电力系统分析中，同步电机方程通常采用的是由实验结果得出的参数，称作同步电机的原始参数。

()A.错误B.正确参考答案：A3.火电厂间有功功率负荷最优分配的准则是()。

A.按效率相同分配B.按等比耗量分配C.按等耗量微增率分配D.按等水煤换算系数分配参考答案：C4.等面积定则的物理意义是发电机转子获得的动能可完全转化为发电机的势能，则系统就是暂态稳定的。

()A.错误B.正确参考答案：B5.同一型号的架空三相输电线，相间距离增大其线路对地电容()。

A.增大B.减小C.不变D.无法确定参考答案：B6.冲击系数kim的数值变化范围是()。

A.0≤kim≤1B.1≤kim≤2C.0≤kim≤2D.1≤kim≤3参考答案：B7.牛顿法的核心是不断把非线性方程线性化的过程。

()A.错误B.正确参考答案：B8.无载调压变压器的分接头位置改变()。

A.可在工作时改变B.须退出工作后改变C.与其运行状态无关D.与有载调压变压器的改变相同参考答案：B9.n节点电网PQ节点的个数为m个，则其对应的极坐标形式的潮流方程个数为()。

C.nm-1D.n-m-1参考答案：C10.Yik是指网络出k节点其余节点都接地时，节点i注入电流相量同施加于节点k的电压之比。

()A.错误B.正确参考答案：B11.发电机端安装有自动励磁调节器(AVR)时，其极限输出功率对应的δ角()。

A.大于90度B.小于90度C.等于91度D.以上都不对参考答案：A12.单机无穷大系统中，当在发电机母线出口发生一回线短路时，系统的功率特性曲线将降低。

()A.错误B.正确参考答案：B13.单机(凸极发电机)无穷大系统中，发电机的极限输出功率出现在δ()。

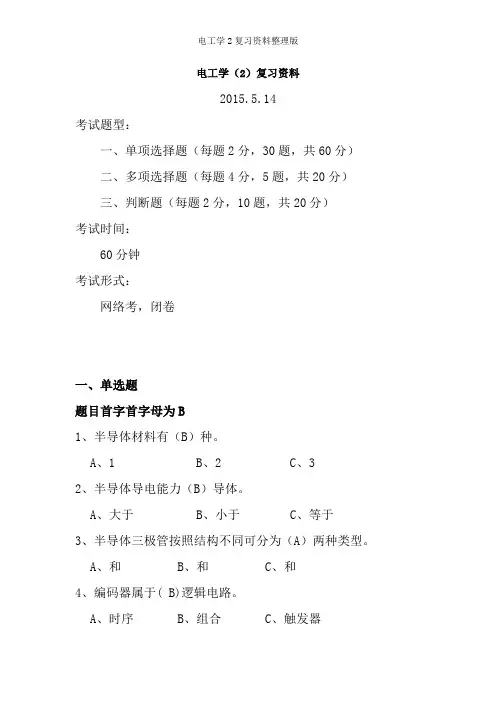

电工学（2）复习资料2015.5.14考试题型：一、单项选择题（每题2分，30题，共60分）二、多项选择题（每题4分，5题，共20分）三、判断题（每题2分，10题，共20分）考试时间：60分钟考试形式：网络考，闭卷一、单选题题目首字首字母为B1、半导体材料有（B）种。

A、1B、2C、32、半导体导电能力（B）导体。

A、大于B、小于C、等于3、半导体三极管按照结构不同可分为（A）两种类型。

A、和B、和C、和4、编码器属于( B)逻辑电路。

A、时序B、组合C、触发器5、半波整流电容滤波电路输出电压的平均值U0=（ B ）。

A、0.9U2B、U2C、1.2 U2题目首字首字母为C6、触发器按逻辑功能分为( C)类。

A、3B、4C、57、触发器属于( A)逻辑电路。

A、时序B、计数器C、组合8、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则15.5v对应的是（A）。

A、集电极B、基极C、发射极9、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6v对应的是（C）。

A、集电极B、基极C、发射极10、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6.7v对应的是（B）。

A、集电极B、基极C、发射极11、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则该三极管类型是（A）。

A、型硅管B、型锗管C、型锗管12、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-0.7v对应的是（C）。

A、集电极B、基极C、发射极13、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-1v对应的是（B）。

A、集电极B、基极C、发射极14、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-6v对应的是（A）。

A、集电极B、基极C、发射极15、从射极输出器的交流通路看，它是一个共（ B ）电路。

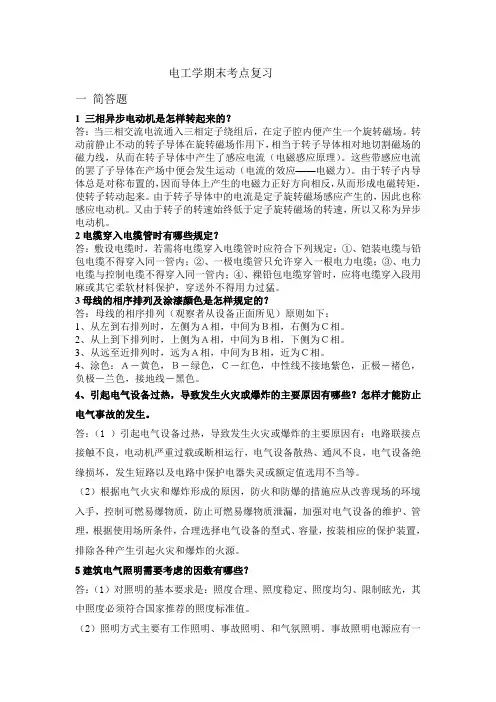

电工学期末考点复习一简答题1 三相异步电动机是怎样转起来的？答：当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。

转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流（电磁感应原理）。

这些带感应电流的罢了子导体在产场中便会发生运动（电流的效应——电磁力）。

由于转子内导体总是对称布置的，因而导体上产生的电磁力正好方向相反，从而形成电磁转矩，使转子转动起来。

由于转子导体中的电流是定子旋转磁场感应产生的，因此也称感应电动机。

又由于转子的转速始终低于定子旋转磁场的转速，所以又称为异步电动机。

2电缆穿入电缆管时有哪些规定？答：敷设电缆时，若需将电缆穿入电缆管时应符合下列规定：①、铠装电缆与铅包电缆不得穿入同一管内；②、一极电缆管只允许穿入一根电力电缆；③、电力电缆与控制电缆不得穿入同一管内；④、裸铅包电缆穿管时，应将电缆穿入段用麻或其它柔软材料保护，穿送外不得用力过猛。

3母线的相序排列及涂漆颜色是怎样规定的？答：母线的相序排列（观察者从设备正面所见）原则如下：1、从左到右排列时，左侧为Ａ相，中间为Ｂ相，右侧为Ｃ相。

2、从上到下排列时，上侧为Ａ相，中间为Ｂ相，下侧为Ｃ相。

3、从远至近排列时，远为Ａ相，中间为Ｂ相，近为Ｃ相。

4、涂色：Ａ－黄色，Ｂ－绿色，Ｃ－红色，中性线不接地紫色，正极－褚色，负极－兰色，接地线－黑色。

4、引起电气设备过热，导致发生火灾或爆炸的主要原因有哪些？怎样才能防止电气事故的发生。

答：（1 ）引起电气设备过热，导致发生火灾或爆炸的主要原因有：电路联接点接触不良，电动机严重过载或断相运行，电气设备散热、通风不良，电气设备绝缘损坏，发生短路以及电路中保护电器失灵或额定值选用不当等。

（2）根据电气火灾和爆炸形成的原因，防火和防爆的措施应从改善现场的环境入手，控制可燃易爆物质，防止可燃易爆物质泄漏，加强对电气设备的维护、管理，根据使用场所条件，合理选择电气设备的型式、容量，按装相应的保护装置，排除各种产生引起火灾和爆炸的火源。

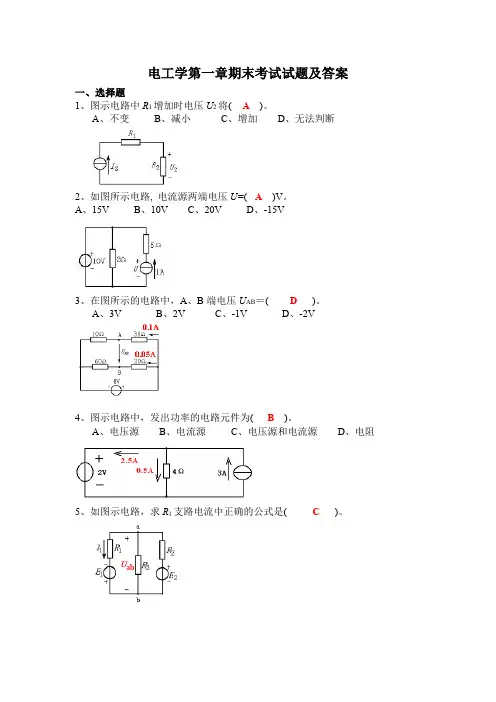

电工学第一章期末考试试题及答案一、选择题1、图示电路中R1增加时电压U2将(A)。

A、不变B、减小C、增加D、无法判断2、如图所示电路, 电流源两端电压U=(A)V。

A、15VB、10VC、20VD、-15V3、在图所示的电路中，A、B端电压U AB＝( D )。

A、3VB、2VC、-1VD、-2V4、图示电路中，发出功率的电路元件为(B)。

A、电压源B、电流源C、电压源和电流源D、电阻5、如图示电路，求R1支路电流中正确的公式是( C )。

A 、3111R R U E I ab++=B 、21211R R E E I ++=C 、111R U E I ab += D 、21211R R E E I --=二、电路如图所示，求电流I 和电压U 。

解: 由KVL, 12 = 4 ×(I - 3 ) + 1 ×I 得出： I = 4.8 （A ）U = - 4 ×( 4.8 - 3 ) = - 7.2（V ）三、应用叠加定理计算图3所示电路中的U 、I 。

解：电压源、电流源单独作用电路如图所示 电压源单独作用：1010A 123I '==+ 1105A 243I '==+ 1240V U I I '''=-=电流源单独作用：131A 12I ''=⨯=+ 1231A 24I ''=⨯=+1246V U I I ''''''=+=由叠加定理得13A 3I I I '''=+=6V U U U '''=+=四、试用电压源与电流源等效变换的方法计算2Ω电阻中的电流。

解:五、用戴维南定理求图3-1所示电路中的电流I 。

（要求：画出求解过程中需要的电路图）。

解：（1）断开R 3，求含源二端网络的开路电压U OCV 15U I R U S S 1OC =+=（2）求等效电阻R 0+ _5V2A5Ω 5Ω5ΩR 3II SU S图3-1R 1 R 2 5V +_2A5Ω 5ΩI SU S求U OCR 2+_U OCR 0=R 1=5Ω（3）对R 3，原图可等效为A 51R R U I 30OC.=+=六、计算图示电路中的电流Ｉ。

《电工与电子技术C》基本放大电路部分补充题一.单选题1.已知放大电路中某晶体管三个极的电位分别为V E = -1.7V，V B= -1.4V ，V C = 5V，则该管类型为（）。

(a) NPN 型锗管(b) PNP 型锗管(c) NPN 型硅管(d) PNP 型硅管2. 放大电路如图所示，由于R B1，和R B2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。

(a) 适当增加R B2，减小R B1(b) 保持R B1不变，适当增加R B2(c) 适当增加R B1，减小R B2(d) 保持R B2不变，适当减小R B1+-o3. 就放大作用而言，射极输出器是一种( )。

(a)有电流放大作用而无电压放大作用的电路(b) 有电压放大作用而无电流放大作用的电路(c)电压和电流放大作用均没有的电路4. 单管共射交流放大电路如下图所示，该电路的输出电压uo与输入电压ui，的相位( )。

(a)相同(b) 相反(c) 相差π2UCC5、两级阻容耦合放大电路中，若改变第一级静态基极电流I B1，则( )。

(a ) 第二级的基极电流I B2随之而改变(b ) 第二级的静态值(I B2，I C2，U CE2)均不改变(c ) 第二级的静态电流I B2不改变，但I C2要改变二. 填空题1、分 压 式 偏 置 单 管 放 大 电 路 的 发 射 级 旁 路 电 容C E 因 损 坏而 断 开，则 该 电 路 的 电 压 放 大 倍 数 将 。

2 . 微变等效电路法适用于放大电路的 。

3. 单 管 放 大 电 路 的 静 态 基 极 电 流 I B 适 当 减 小 时， 晶 体 管 的 输 入 电 阻 r be 将 。

4.放大电路进行静态分析的主要任务是 。

5.电路如图所示，已知U CC ＝12V ，R C ＝3k Ω，β＝50且忽略U BE ,若要使静态时U CE ＝6V ，则R B 应取 。

CC三. 计算题1. 电路如图 ，U CC =12V ， 晶体管的电流放大系数 β=50，U BE .V =06 ，R B1=Ωk 100， R B2= Ωk 10， R C = 4 k Ω，R E = 400 Ω，R L ＝4 k Ω， 要求：(1) 计算静态工作点；(2) 画出微变等效电路；(3) 计算电压放大倍数。

《电工基础》期末试题姓名一填空（1题每空0.5分其余每空2分）1任何完整的电路都必须有________________ 、 ________________ 和中间环节三个基本部分组成2电荷之间的相互作用力是通过_____________ 发生的，电流与电流之间的相互作用力是通过______________ 发生的。

3为了减小涡流的损耗，变压器的铁心一般采用：。

4三相对称电路是扌旨5•异步电动机中旋转磁场的转速决定于旋转磁场的。

旋转磁场的旋转方向与通入定子绕组中三相电流的有关。

6.在纯电感交流电路中，电压和电流和相位关系为。

7•熔断器在电路中起保护作用；热继电器在电路中起保护作用。

8.三相四极异步电动机接频率400Hz交流电源，电机转速11400 r/min,则转差率为_____________ o9.互感线圈的同名端的作用是____________________ 。

10•比较两个止弦交流电的相位关系时，其前提条件是二、选择题（每题2分共40分）1•万用表不可以测量（）A电压B电流C 功率DC.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出 B.可以减小直流电源的输电阻 2在电路中，参考点的电位为零，则其余各点的电位（）。

A.—定是正电位B.—定是负电位C.一定是零电位D.可正，可负3电 功率表示（）。

A.电流流过导体时做功的快慢B.—段时间内电路所消耗的电能C.电流流过导体时电子受到的阻力D.电流流过导体时电压增加的快 慢 4•利用导体在磁场中作切割磁力线运动产生电压的方法称为（）。

A •磁电效应B.光电效应C.热电效应D.压电效应5•电池并联（）。

A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出电压 6.电池串联（）。

A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流电压7•电池串并联（）oA.可以提高直流电源的输出电压出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输岀电压8.电压是（）。
