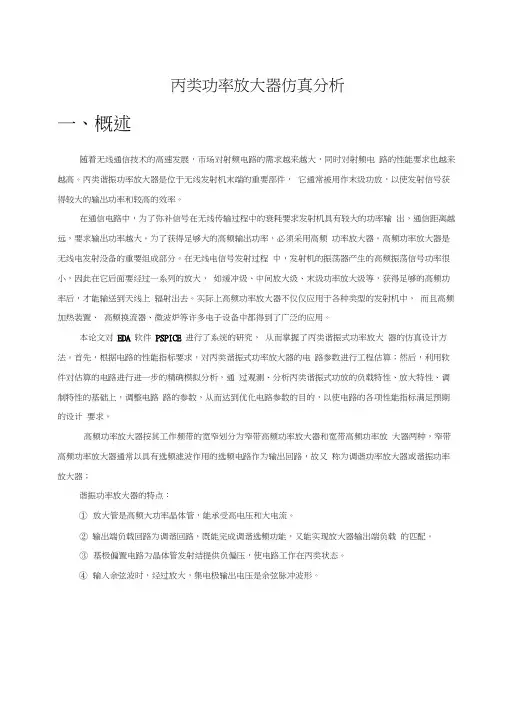

丙类功率放大器仿真分析一、概述随着无线通信技术的高速发展,市场对射频电路的需求越来越大,同时对射频电路的性能要求也越来越高。
丙类谐振功率放大器是位于无线发射机末端的重要部件,它通常被用作末级功放,以使发射信号获得较大的输出功率和较高的效率。
在通信电路中,为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出,通信距离越远,要求输出功率越大。
为了获得足够大的高频输出功率,必须采用高频功率放大器。
高频功率放大器是无线电发射没备的重要组成部分。
在无线电信号发射过程中,发射机的振荡器产生的高频振荡信号功率很小,因此在它后面要经过一系列的放大,如缓冲级、中间放大级、末级功率放大级等,获得足够的高频功率后,才能输送到天线上辐射出去。
实际上高频功率放大器不仅仅应用于各种类型的发射机中,而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。
本论文对EDA 软件PSPICE 进行了系统的研究,从而掌握了丙类谐振式功率放大器的仿真设计方法。
首先,根据电路的性能指标要求,对丙类谐振式功率放大器的电路参数进行工程估算;然后,利用软件对估算的电路进行进一步的精确模拟分析,通过观测、分析丙类谐振式功放的负载特性、放大特性、调制特性的基础上,调整电路路的参数,从而达到优化电路参数的目的,以使电路的各项性能指标满足预期的设计要求。
高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种,窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器;谐振功率放大器的特点:①放大管是高频大功率晶体管,能承受高电压和大电流。
②输出端负载回路为调谐回路,既能完成调谐选频功能,又能实现放大器输出端负载的匹配。
③基极偏置电路为晶体管发射结提供负偏压,使电路工作在丙类状态。
④输入余弦波时,经过放大,集电极输出电压是余弦脉冲波形。
二、基本原理与理论分析2. 1电路原理2. 1. 1工作原理如图2-1所示,丙类功率放大器的基极偏置电压U BE 是利用发射极电流的直流分量I E 。
图1 谐振功率放大器原理电路 1 丙类功率放大器原理利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
如图1所示。
它是无线电发射机中的重要组成部分。
根据放大器电流导通角c θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。
电流导通角c θ愈小,放大器的效率η愈高。
如甲类功放的︒=180c θ,效率η最高也可达到50%,而丙类功放的︒<90c θ,效率η也可达到80%。
甲类功率放大适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功率功放以获得较大的输出功率和较高的效率。
本实验所使用的电路为丙类谐振功率放大器,实验所研究的是丙类功率放大器的工作原理及基本特性。
1.1丙类谐振功率放大器的功率与效率功率放大器是依靠激励信号对放大管电流的控制,起到集电极电源的直流功率变换成负载回路的交流功率的作用。
在同样的直流功率的条件下,转换的效率越高,输出的交流功率越大。
1.1.1集电极电源cc V 提供的直流功率cc cc I V P ==式中0c I 为余弦脉冲的直流分量。
)(00c cm c I I θα=式中,cm I 为余弦脉冲的最大值;)(0c θα为余弦脉冲的直流分解系数。
式中,bz U 为晶体管的导通电压;bb U 为晶体管的基极偏置;bm U 为功率放大器的激励电压振幅。
1.1.2集电极输出基波功率式中,cm U 为集电极输出电压振幅;m c I 1为余弦电流脉冲的基波分量;p R 为谐振电阻。
bmbbbz c U V U -=arccosθpcm P m c m c o R U R I I U P cm 2211212121===u CCU BB U)(11c cm m c I I θα= p m c cm R I U 1=1.1.3集电极效率c η式中, 为集电极电压利用系数;)(1c θα为余弦脉冲的基波分解系数。
功率放大器的设计原则是在高效率下取得较大的输出功率。
