高频功率放大器(丙类)

图1 谐振功率放大器原理电路 1 丙类功率放大器原理利用选频网络作为负载回路的功率放大器称为谐振功率放大器。

如图１所示。

它是无线电发射机中的重要组成部分。

根据放大器电流导通角c θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。

电流导通角c θ愈小，放大器的效率η愈高。

如甲类功放的︒=180c θ，效率η最高也可达到50%，而丙类功放的︒<90c θ，效率η也可达到80%。

甲类功率放大适合作为中间级或输出功率较小的末级功率放大器。

丙类功率放大器通常作为末级功率功放以获得较大的输出功率和较高的效率。

本实验所使用的电路为丙类谐振功率放大器，实验所研究的是丙类功率放大器的工作原理及基本特性。

1.1丙类谐振功率放大器的功率与效率功率放大器是依靠激励信号对放大管电流的控制，起到集电极电源的直流功率变换成负载回路的交流功率的作用。

在同样的直流功率的条件下，转换的效率越高，输出的交流功率越大。

1.1.1集电极电源cc V 提供的直流功率cc cc I V P ==式中0c I 为余弦脉冲的直流分量。

)(00c cm c I I θα=式中，cm I 为余弦脉冲的最大值；)(0c θα为余弦脉冲的直流分解系数。

式中，bz U 为晶体管的导通电压；bb U 为晶体管的基极偏置；bm U 为功率放大器的激励电压振幅。

1.1.2集电极输出基波功率式中，cm U 为集电极输出电压振幅；m c I 1为余弦电流脉冲的基波分量；p R 为谐振电阻。

bmbbbz c U V U -=arccosθpcm P m c m c o R U R I I U P cm 2211212121===u CCU BB U)(11c cm m c I I θα= p m c cm R I U 1=1.1.3集电极效率c η式中, 为集电极电压利用系数；)(1c θα为余弦脉冲的基波分解系数。

功率放大器的设计原则是在高效率下取得较大的输出功率。

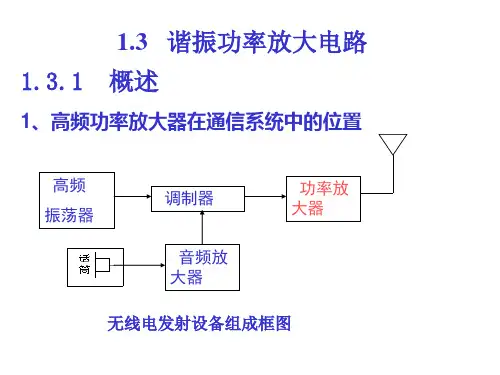

实验一高频丙类功率放大器在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。

另外，它也用于电子仪器作未级功率放大器。

高频功率放大器要求效率高，输出功率大。

丙类放大器它是紧紧围绕如何提高它的效率而进行的。

高频功率放大器的工作频率范围一般为几百kHz—几十MHz。

一般都采用LC谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。

一、实验目的及要求（一）实验目的1．进一步了解高频丙类功率放大器的工作原理和调试技术。

2．熟悉负载变化对放大器工作状态的影响及各指标的测试方法。

3．掌握输入激励电压，集电极电压，基极偏置电压变化对放大器工作状态的影响。

（二）实验要求1．认真阅读本实验教材及有关教材内容。

2．熟悉本实验步骤，并画出所测数据表格。

3．熟悉本次实验所需仪器使用方法。

（三）实验报告要求1．写出本次实验原理及原理图。

2．认真整理记录的测试数据及绘出相应曲线图。

3．对测试结果与理论值进行比较分析，找出产生误差的原因，提出减少实验误差的方法。

4．详细记录在调谐和测试过程中发生的故障和问题，并进行故障分析，说明排除过程和方法。

5．本次实验收获，体会以及改进意见。

二、实验仪器及实验板1．双踪示波器（CA8020）一台2．高频信号发生器（XFG-7）一台3．晶体管直流稳压电源 一台4．数字万用表 一块5．超高频毫伏表（DA22） 一台6．直流毫安表 一块7．高频丙类功率放大器实验板 一块三、实验原理及公式推导高频谐振放大器的主要作用是使电路输出功率大，效率高；主要特点是用谐振回路来实现阻抗变换，并且为了提高效率常工作在丙类状态。

高频功率放大器一般有两种：窄带高频功率放大器和宽带高频功率放大器。

前者由于频带比较窄，故常用选频网络作为负载回路，所以又称为谐振功率放大器。

实验三 丙类高频功率放大器实验一． 实验目的1．通过实验，加深对于高频谐振功率放大器工作原理的理解。

2．研究丙类高频谐振功率放大器的负载特性，观察三种状态的脉冲电流波形。

3．了解基极偏置电压、集电极电压、激励电压的变化对于工作状态的影响。

4．掌握丙类高频谐振功率放大器的计算与设计方法。

二。

预习要求：1．复习高频谐振功率放大器的工作原理及特点。

2．熟悉并分析图3所示的实验电路，了解电路特点。

三．电路特点及实验原理简介在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。

另外，它也用于电子仪器作未级功率放大器。

高频功率放大器要求效率高，输出功率大。

丙类放大器它是紧紧围绕如何提高它的效率而进行的。

高频功率放大器的工作频率范围一般为几百kHz —几十MHz 。

一般都采用LC 谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。

1．电路特点本电路的核心是谐振功率放大器，在此电路基础上，将音频调制信号加入集电极回路中，利用谐振功率放大电路的集电极调制特性，完成集电极调幅实验。

当电路的输出负载为天线回路时，就可以完成无线电发射的任务。

为了使电路稳定，易于调整，本电路设置了独立的载波振荡源。

2．高频谐振功率放大器的工作原理参见图1。

谐振功率放大器是以选频网络为负载的功率放大器，它是在无线电发送中最为重cR L要、最为难调的单元电路之一。

根据放大器电流导通角的范围可分为甲类、乙类、丙类等类型。

丙类功率放大器导通角θ＜900，集电极效率可达80%，一般用作末级放大，以获得较大的功率和较高的效率。

图1中，Vbb 为基极偏压，Vcc为集电极直流电源电压。

为了得到丙类工作状态，Vbb应为负值，即基极处于反向偏置。

u b为基极激励电压。

图2示出了晶体管的转移特性曲线，以便用折线法分析集电极电流与基极激励电压的关系。

实验三 高频丙类谐振功率放大器实验一、 实验目的1. 进一步掌握高频丙类谐振功率放大器的工作原理。

2. 掌握丙类谐振功率放大器的调谐特性和负载特性。

3. 掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。

4. 掌握测量丙类功放输出功率，效率的方法。

二、实验使用仪器1. 丙类谐振功率放大器实验板2. 200MH 泰克双踪示波器3. FLUKE 万用表4. 高频信号源5. 扫频仪（安泰信） 三、实验基本原理与电路 1.高频谐振功率放大器原理电路高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。

放大器电流导通角θ愈小，放大器的效率η愈高。

如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。

谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。

iR L高频谐振功率放大器电压和电流关系在集电极电路中，LC 振荡回路得到的高频功率为ecme m c cm m c R U R I U I P 22110212121===集电极电源E C 供给的直流输入功率为0C C E I E P =集电极效率ηC 为输出高频功率P o 与直流输入功率P E 之比，即CC cmm c E C E I U I P P 01021==η静态工作点、输入激励信号幅度、负载电阻，集电极电源电压发生变化，谐振功率放大器的工作状态将发生变化。

如图3-3所示，当C 点落在输出特性(对应u BEmax 的那条)的放大区时，为欠压状态；当C 点正好落在临界点上时，为临界状态；当C 点落在饱和区时，为过压状态。

谐振功率放大器的工作状态必须由集电极电源电压E C 、基极的直流偏置电压E B 、输入激励信号的幅度U bm 、负载电阻R e 四个参量决定，缺一不可，其中任何一个量的变化都会改变C 点所处的位置，工作状态就会相应地发生变化。

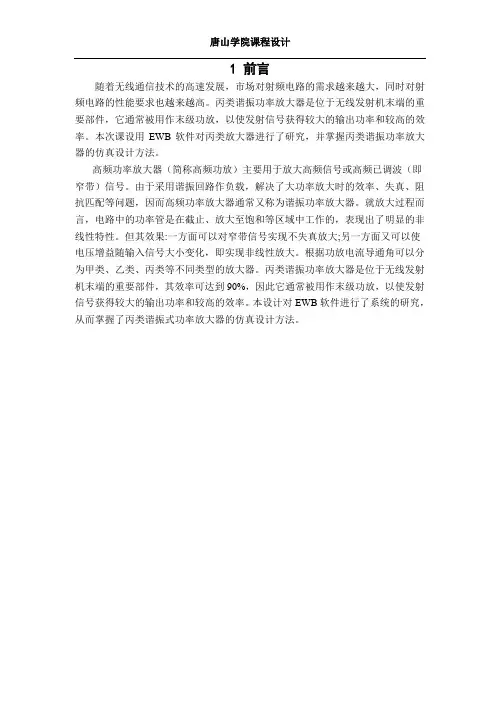

1 前言随着无线通信技术的高速发展，市场对射频电路的需求越来越大，同时对射频电路的性能要求也越来越高。

丙类谐振功率放大器是位于无线发射机末端的重要部件，它通常被用作末级功放，以使发射信号获得较大的输出功率和较高的效率。

本次课设用EWB软件对丙类放大器进行了研究，并掌握丙类谐振功率放大器的仿真设计方法。

高频功率放大器（简称高频功放）主要用于放大高频信号或高频已调波（即窄带）信号。

由于采用谐振回路作负载，解决了大功率放大时的效率、失真、阻抗匹配等问题，因而高频功率放大器通常又称为谐振功率放大器。

就放大过程而言，电路中的功率管是在截止、放大至饱和等区域中工作的，表现出了明显的非线性特性。

但其效果:一方面可以对窄带信号实现不失真放大;另一方面又可以使电压增益随输入信号大小变化，即实现非线性放大。

根据功放电流导通角可以分为甲类、乙类、丙类等不同类型的放大器。

丙类谐振功率放大器是位于无线发射机末端的重要部件，其效率可达到90%，因此它通常被用作末级功放，以使发射信号获得较大的输出功率和较高的效率。

本设计对EWB软件进行了系统的研究，从而掌握了丙类谐振式功率放大器的仿真设计方法。

2 丙类功率放大器原理2.1 设计题目、内容及要求设计题目：丙类功率放大器的设计 内容及要求：1.高频丙类功率放大器的设计2.用相关仿真软件画出电路并对电路进行分析与测试3.测量高频功率放大器的主要技术指标4.观察高频丙类功率放大器的负载特性5.研究输入信号幅度的变化对功率放大器的输入功率、输出功率、总效率的影响6.研究直流电源电压对高频丙类功率放大器工作状态的影响2.2 设计原始资料模拟电路、高频电路理论基础、EWB 软件、计算机一台2.3 实验原理利用选频网络作为负载回路的功率放大器称为谐振放大器。

如:图 1 谐振高频功率放大器原理图所示。

它是无线发射机中的重要组成部件。

根据放大器电流导通角C θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。

实验 丙类高频谐振功率放大器利用选频网络作为负载回路的功率放大器称为谐振功率放大器，它是无线电发射机中的重要单元电路。

根据放大器中晶体管工作状态的不同或晶体管集电极电流导通角θ的范围可分为甲类、甲乙类、乙类、丙类及丁类等不同类型的功率放大器。

电流导通角θ越小，放大器的效率η越高。

如甲类功放的θ=1800，效率η最高也只能达到50%，而丙类功放的θ<900，其效率η可达85%。

甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器，丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。

本次实验主要研究以甲类谐振功率放大器为推动级，以丙类谐振功率放大器为末级的混合功率放大器。

一、实验目的1、熟悉丙类高频功率放大器的工作原理，初步了解工程估算的方法。

2、学习丙类高频谐振功率放大器的电路调谐及测试技术。

3、研究丙类高频谐振功率放大器的调谐特性和负载特性。

4、理解基极偏置电压、集电极电源电压、激励电压对放大器工作状态的影响。

5、了解丙类高频谐振功率放大器的设计方法。

二、实验仪器1、高频实验箱 1台2、高频信号发生器 1台3、双踪高频示波器 1台4、扫频仪 1台5、万用表 1块6、高频功率放大器实验板 1块 三、预习要求1、复习高频谐振功率的工作原理及四种特性。

2、分析实验电路，理解各元件的作用及各组成部分的工作原理。

四、实验内容1、电路调谐及调整(调谐技术)。

2、静态测试(测试静态工作点)。

3、动态测试(研究负载特性)。

五、实验原理实验电路如图2-1所示，它是由两级小信号谐振放大器组成的推动级和末级丙类谐振功率放大器构成，其中VT1和VT2组成甲类功率放大器，晶体管VT3组成丙类谐振功率放大器，这两类功率放大器的应用十分广泛，下面简要介绍它们的工作原理及基本计算方法。

(一)、甲类功率放大器 1、静态工作点如图2-1所示，晶体管VT1组成甲类功率放大器，工作在线性放大状态。

其中R 1和R 2为基极偏置电阻；R 5为直流负反馈电阻；它们共同组成分压式偏置电路以稳定放大器的静态工作点。

实验报告课程名称高频电子线路实验名称高频功率放大器（丙类）实验类型验证（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程年级班级2012级电信3 班开出学期2014-2015上期学生姓名学号指导教师蒋行达成绩2014 年11 月22 日实验二高频功率放大器（丙类）一、实验目的1、了解丙类功率放大器的基本工作原理，三种工作状态，功率、效率计算。

2、掌握丙类功率放大器性能的测试方法。

3、观察集电极负载、输入信号幅度与集电极电压EC对功率放大器工作情况的影响。

二、实验仪器1、示波器2、高频信号发生器3、万用表4、实验板2三、预习要求1、复习功率放大器原理及特点。

2、分析图2-2所示的实验电路，说明各元器件作用。

四、实验内容1、用示波器观察功率放大器工作状态，尤其是过压状态时的集电极电流凹陷脉冲。

2、观察并测量集电极负载变化对功率放大器工作的影响。

3、观察并测量输入信号幅度变化对功率放大器工作的影响。

4、观察并测量集电极电源电压变化对功率放大器工作的影响。

五、基本原理及实验电路高频功率放大器是通信系统中发送装置的重要组件。

它的作用是放大信号，使之达到足够功率输出，以满足天线发射或其他负载的要求。

它的主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）。

1、基本原理功率放大器的效率是一个最突出的问题，其效率高低与放大器的工作状态有直接的关系。

放大器工作状态可分为甲类、乙类和丙类等。

图2-1 表示了不同Ube时，谐振功率放大器不同工作状态的基极电压和集电极电流波形。

当工作点在Q 和Q/输入Ub1m、Ub2m时，工作点Q 和Q/在转移特性的线性段，调谐功率放大器工作在甲类。

甲类工作状态理想效率为50%。

此时晶体管需要正偏置。

当工作点在移至Q//输入Ub3m时，晶体管只在输入信号的正半周时导通，集电极电流是周期性电流脉冲，调谐功率放大器工作在乙类。

乙类工作状态理想效率为78.5%。
