2020年初中物理中考专题复习：家庭电路作图题

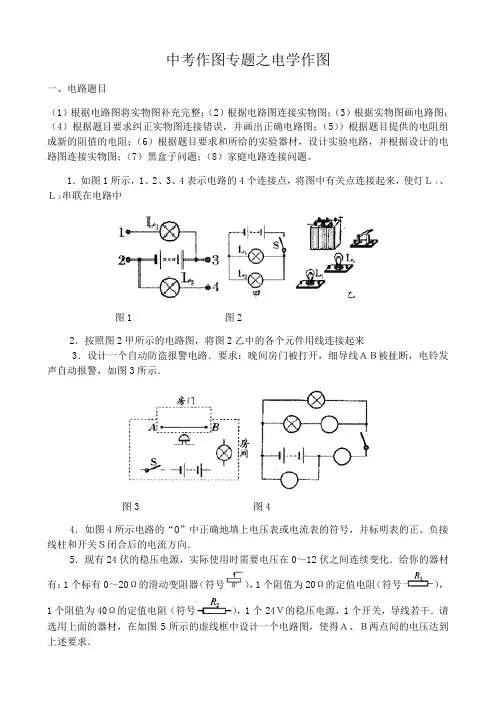

中考作图专题之电学作图一、电路题目（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物图连接错误，并画出正确电路图；（5））根据题目提供的电阻组成新的阻值的电阻；（6）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路图连接实物图；（7）黑盒子问题；（8）家庭电路连接问题。

、1．如图1所示，1、2、3、4表示电路的4个连接点，将图中有关点连接起来，使灯Ｌ１Ｌ串联在电路中２图1 图22．按照图2甲所示的电路图，将图2乙中的各个元件用线连接起来3．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线ＡＢ被扯断，电铃发声自动报警，如图3所示．图3 图44．如图4所示电路的“O”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关Ｓ闭合后的电流方向．5．现有24伏的稳压电源，实际使用时需要电压在0～12伏之间连续变化．给你的器材有：1个标有0～20Ω的滑动变阻器（符号），1个阻值为20Ω的定值电阻（符号），1个阻值为40Ω的定值电阻（符号），1个24Ｖ的稳压电源，1个开关，导线若干．请选用上面的器材，在如图5所示的虚线框中设计一个电路图，使得Ａ、Ｂ两点间的电压达到上述要求．图56．画线将图6中的元件连接起来，要求灯Ｌ１与灯Ｌ２串联，电压表Ｖ１测量灯Ｌ１两端的电压，电压表Ｖ２测量灯Ｌ１与灯Ｌ２串联后的总电压，画线时导线不能交叉．图67．如图7所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉图7 图88．如图8所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，要求：（1）灯Ｌ１与灯Ｌ２并联；（2）滑动变阻器控制通过灯Ｌ２的电流大小．9．如图9所示，请将Ｍ、Ｎ与变阻器的接线柱连接，要求变阻器的滑动片Ｐ向左移动时灯Ｌ变暗．图910．如图10所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．图10 图1111．如图11所示的方框中是电热锅的发热装置（未画出）．它是由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关Ｓ到Ａ点时为低温，接到Ｂ点时为高温（电源电压不变），且在相同时间内，高温时产生的热量是低温时产生热量的4倍，试在方框内画出它的电路图．12．已知某电饭锅发热盘电阻Ｒ１＝60欧，保温电阻Ｒ２＝400欧．如果在图105中的框外将Ａ、Ｂ接220伏电压上，当开关Ｓ闭合时只有Ｒ１工作（煮饭）；当开关Ｓ断开时保温，Ｒ１与Ｒ２都工作．试在框内画出Ｒ１与Ｒ２的电路连接图．图12 图1313．如图13所示方框中有三个完全相同的电阻，将其接到电源电压保持不变的电路中．当开关Ｓ掷于Ａ点时，电流表的示数为Ｉ１；当开关Ｓ掷于Ｂ点时，电流表的示数为Ｉ２，且Ｉ１＝2Ｉ２．请在方框内画出它的电路图．14．在设计某仪器的电路时需要一只阻值为2欧、允许电流为400毫安的电阻Ｒ，现实验室有两种规格的电阻各10只；一种是“6Ω0．24Ｗ”，可以用Ｒ１表示；另一种是“3Ω0．12Ｗ”，可以用Ｒ２表示．请你用以上规格的最少个数电阻连接起来（但要满足要求）且接在Ａ、Ｂ接线柱上（如图14所示），以代替电阻Ｒ，只需画出电路图（图中用Ｒ１或Ｒ２代表规格）图1415．如图15所示，用伏安法测量阻值约为6欧的电阻器的电阻：图15（1）在虚线框内画出实验电路图；（2）对照电路图，用笔画线将图中各电路元件连接好；（3）在连接实物图时，开关应处于_________状态，滑片应_________ 端；16.请将如图16的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

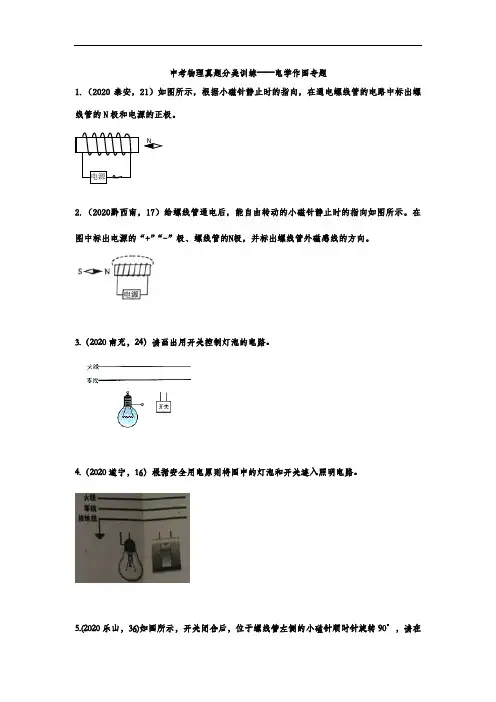

中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

3.（2020南充，24）请画出用开关控制灯泡的电路。

4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。

5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。

6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。

请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。

7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。

请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。

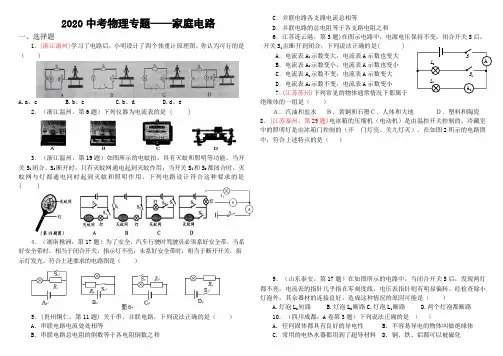

LS1A 1A L 12020中考物理专题——家庭电路一、选择题1．(浙江湖州)学习了电路后，小明设计了四个体重计原理图。

你认为可行的是（ ）A.a 、c B.b 、c C.b 、d D.d 、e2．（浙江温州，第6题）下列仪器为电流表的是 ( )3．（浙江温州，第19题）如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是 ( )4．（湖南株洲，第17题）为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的电路图是（ ）5．(贵州铜仁，第11题) 关于串、并联电路，下列说法正确的是（ ） A ．串联电路电流处处相等B ．串联电路总电阻的倒数等于各电阻倒数之和C ．并联电路各支路电流总相等D ．并联电路的总电阻等于各支路电阻之和6．江苏连云港，第3题)在图示电路中，电源电压保持不变。

闭合开关S 后，开关S 1由断开到闭合，下列说法正确的是( )A ．电流表A 1示数变大，电流表A 示数也变大B ．电流表A 1示数变小，电流表A 示数也变小C ．电流表A 1示数不变，电流表A 示数变大D ．电流表A 1示数不变，电流表A 示数变小7．(江苏苏州)下列常见的物体通常情况下都属于绝缘体的一组是（ ）Ａ．汽油和盐水 Ｂ．黄铜和石墨Ｃ．人体和大地 Ｄ．塑料和陶瓷 8．(江苏泰州，第29题)电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开 门灯亮、关九灯灭）．在如图2所示的电路图中，符合上述特点的是（ ）9．（山东泰安，第17题）在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。

经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）A.灯泡L 2短路B.灯泡L 2断路C.灯泡L 1断路D.两个灯泡都断路 10．（四川成都，A 卷第3题）下列说法正确的是 （ ）A. 任何固体都具有良好的导电性B. 不容易导电的物体叫做绝缘体C. 常用的电热水器都用到了超导材料D. 铜、铁、铝都可以被磁化11．(四川广安，卷I第8题)在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B.0.98 A,0.22 A C.0.96 A，0.24 A D.0.24 A,1.2 A12．(四川眉山，第8题)对如图所示电路的分析，错误的是( )A.当断开S l、S2，闭合S3时，R1与R2为串联B.当断开S3，闭合S1、S2时，R1与R2为并联C.当断开S1，闭合S2、S3时，R1与R2为串联D.只要同时闭合S l、S3，就会出现短路现象二、填空题13．（福建福州，第15题）将与羊毛衫摩擦过的气球靠近头发，会看到如图9所示的惊奇现象。

2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。

(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。

10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。

2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。

3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

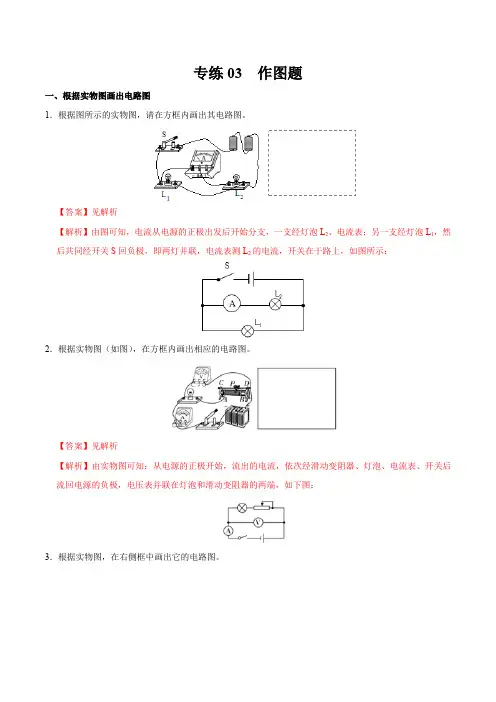

专练03 作图题一、根据实物图画出电路图1．根据图所示的实物图，请在方框内画出其电路图。

【答案】见解析【解析】由图可知，电流从电源的正极出发后开始分支，一支经灯泡L2、电流表；另一支经灯泡L1，然后共同经开关S回负极，即两灯并联，电流表测L2的电流，开关在干路上，如图所示：2．根据实物图（如图），在方框内画出相应的电路图。

【答案】见解析【解析】由实物图可知：从电源的正极开始，流出的电流，依次经滑动变阻器、灯泡、电流表、开关后流回电源的负极，电压表并联在灯泡和滑动变阻器的两端，如下图：3．根据实物图，在右侧框中画出它的电路图。

【答案】见解析【解析】由实物电路图知：两个灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，电压表并联在灯泡两端即可，如下如图所示：4．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）【答案】见解析【解析】由实物图知，滑动变阻器、灯泡、电流表串联在电路中，开关控制整个电路，电压表并联在灯泡两端，由此画出电路图如图所示：二、实物图连接5．根据要求，实物图连接：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

【答案】见解析【解析】灯泡L1与L2并联，开关S1控制L1，开关S2控制L1、L2，根据连接实物图，如图所示。

6．某实验小组的同学用图所示的器材测量小灯泡的电功率。

已知待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。

请在图中用笔画线代替导线完成实物电路的连接。

（要求：滑片P向右移动时，小灯泡变亮；导线不得交叉）【答案】见解析【解析】小灯泡的额定电压为2.5V，电压表选用0﹣3V量程与灯并联，额定功率估计在0.8W左右，根据P＝UI可得，灯的额定电流约为：I＝＝＝0.32A；电流表选用0﹣0.6A量程串联在电路中，滑片P向右移动时，小灯泡变亮，即电流变大，电阻变小，故变阻器的右下接线柱连入电路中，如图所示：7．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。

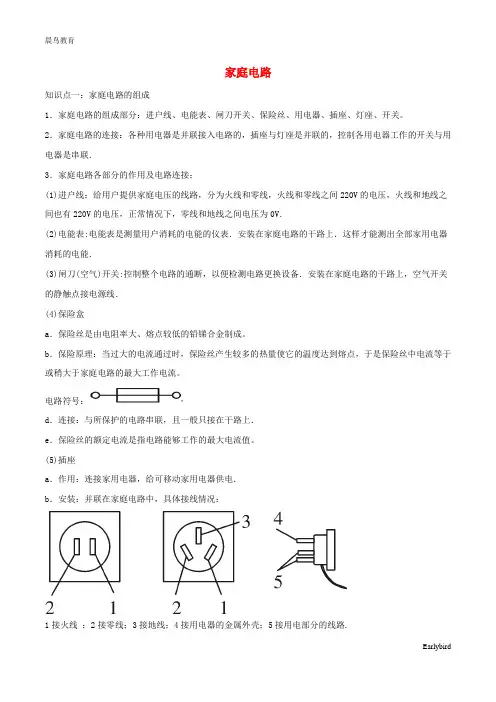

家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路，分为火线和零线，火线和零线之间220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断，以便检测电路更换设备．安装在家庭电路的干路上，空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。

b．保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝中电流等于或稍大于家庭电路的最大工作电流。

电路符号：d．连接：与所保护的电路串联，且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。

(5)插座a．作用：连接家用电器，给可移动家用电器供电．b．安装：并联在家庭电路中，具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空．大功率的灯泡灯丝粗而短，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华．灯泡长期使用会变暗，原因是灯丝升华变细，电阻变大，实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口，卡口．螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线；原因：防止维修触电．c．开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．②控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．④电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。

2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。

(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。

10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

《家庭电路作图》一、作图题1.如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。

2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。

3.如图a是某款带LED指示灯的开关。

现用该开关控制一个“220V18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。

请在图b中画出符合题目和安全用电要求的电路。

4.图甲是家庭中常用的一种插线板。

使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式。

5.如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路。

6.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

7.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒8.为家庭电路示意图，请根据安全用电原则将该电路连接完成。

9.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。

图乙方框内是其内部示意图，“〇”代表接线柱。

请将图乙电路连接完整。

要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

10.按照安全用电的原则，连接如图电路图，要求开关能控制灯泡．11.按要求作图：如图，请将两孔插座正确接入家庭电路中。

12.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合安全用电的要求。

13.如图所示，是目前比较通用的插座(上面是两孔，下面是三孔)的示意图，还有一个由拉线开关控制的白炽电灯。

请将它们合理地连入电路中。

14.如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。

请把电路连接完整。

15.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．16.请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

中考物理电学专题复习（二十二）有关家庭电路作图等问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．输电线进户后，经过家庭电路元件再连接用电器，图中连接顺序正确的是（）A．B．C．D．2．下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．建筑物上的避雷针必须与大地相连C．有人触电时，保险丝会立即熔断D．电能表必须安装在总开关之后3．下列有关家庭电路的说法中正确的是（）A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应串接在火线与电灯之间C．家庭电路中的用电器都是串联的D．电能表测量的是家用电器的总功率4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯5．如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（）A．A处最大B．B处最大C．C处最大D．一样大6．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（）A．我国家庭电路的电压为36V B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地7．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中两盏灯与其对应控制开关的连接是错误的B．使用洗衣机时应选择插座DC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，氖管都不发光8．某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S1的位置不正确D．开关S2只控制灯泡L29．关于如图中安全用电的阐述，不正确．．．的是（）A．使用测电笔时甲图所示正确B．人站在地上触摸火线，会发生触电事故C．照明电路中开关应接在零线上D．多个大功率用电器不能接同一插座同时使用10．如图的家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电原则B．两孔插座的连接不符合安全用电原则C．用试电笔检测插座的右孔氖管不发光D．若保险丝熔断，则一定是短路引起的二、多选题11．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联的B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装开关，乙处应装灯泡D．断开开关S时，站在地上的人接触A点或B点都不会触电三、填空题12．家庭电路中，用______检查用电器外壳是否带电；控制台灯的开关要安装在______线与灯座之间；台灯中的变阻器是通过改变接入电路中电阻线的______来改变电阻的。

2020初中物理中考复习电学作图题2020初中物理中考复习电学作图题1、电学作图电学作图主要包括(1)根据实物图画出电路图；(2)根据电路图连接实物图；(3)设计电路图；(4)家庭简单电路模拟安装图。

解题技巧(1)串联简单，并联抓住“分合点”，无论是画电路图还是连实物图都要找到“分”、“合”点。

分点合点之间的就是支路。

(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）。

(3)首先判断用电器串并联，再根据要求把开关装到合适位置。

(4)类题主要考查"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线，零线和地线的连接。

2、电磁学作图考察的内容（1）磁场中磁感线的方向，小磁针N极的方向；会画常见的几个磁体产生的磁场；(2)判断通电螺线管电流方向；(3)判断通电螺线管磁极；(4)画出通电螺线管中线圈绕法。

解题技巧（1）充分理解磁场、磁感线的概念，深刻体会小磁针N极的指向和磁感线的方向的一致性。

（2）抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

【典型例题】类型一、电学1、根据实物图，画出电路图。

【思路点拨】从实物图中可以看出，两只灯泡并联，开关S2控制L2支路，开关S1控制整个电路。

【答案与解析】先画出电源的符号，按电流流向法从正极开始，依次画出开关S2、灯泡L2、开关S1回到电源的负极，再把灯泡L1并联在灯泡L2与开关S2的两端即可。

如图所示：【总结升华】本题考查了根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容。

举一反三：【变式1】（高清课堂《中考冲刺—力、电作图专题》例8）请根据实物连接图，画出对应的电路图。

【答案】如图所示【变式2】（2016•兰州二模）根据如图1所示的实物图，在图2虚线框内画出对应的电路图。

作图类问题一、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。

2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。

3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。

4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．二、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。

2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。

3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

【例题1】在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。

【答案】如图所示：【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。

《电学综合作图》一、作图题1.在图中有灯泡、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。

2.按照图甲的电路图，把图乙中所示的实物连接起来。

3.如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。

补上后要求：两灯泡并联；电流表测灯的电流；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

4.根据如图所示的实物图，在虚线框内画出对应的电路图。

5.如图，根据实物连接图，在方框中画出对应的电路图。

6.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

7.根据实物连接图画出电路图。

8.请根据图中所示的实物图，在虚线框中画出对应的电路图。

9.如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

10.如图所示是楼梯照明灯的模拟电路。

要求是，在楼梯的上下两端都能对灯进行控制。

请在图上补画连接导线，使之符合这一要求。

11.如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。

12.根据实际连接的电路，在右边空白处画出电路图．13.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．开关状态灯泡发光情况闭合S，断开、、均不发光闭合S、，断开发光、不发光闭合S、，断开不发光、发光断开S，闭合、、均不发光14.根据如图所示的实物连线图，画出对应的电路图。

要求连线要横平竖直，尽量使电路图简洁美观。

15.根据下面的实物图画出与之对应的电路图。

16.在如图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

要求当滑片P向左移动时，灯L亮度不变且电流表示数变小。

17.按要求设计并连接电路。

要求：两灯并联；电流表测灯的电流；变阻器用来改变灯的电流且其滑片向左移动时，灯变亮。

则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。
