谐波存在时的改进电能计量方法及应用

谐波对电力计量的影响及解决措施摘要：随着我国综合实力的不断增强，电力在我国的现代化建设过程中发挥着越来越重要的作用，保证电力工作实现长远平稳的发展是所有电力工作者的最大心愿，因此各电力公司采取相应的措施来保证电力体系的更加完善。

谐波会对电力计量产生重大的影响，占据着十分重要的位置，随着科学技术的不断改进，电力计量的方法与设备也愈加规范、科学。

本文基于实践工作的经验，对谐波给电力计量带来的影响和解决措施进行了有效的分析和思考，并提出了相应的问题与解决方措施。

通过与各位进行分享，希望能够给广大的电力工作者提供一些帮助和指导，以此来促进我国电力事业的完善和发展。

关键词：电力谐波；电能计量；电能表引言：在现代社会中，电能与我们的生活息息相关，小到家庭、大到国家，都离不开电这种能源。

为了准确衡量出发电企业与用供电企业之间交换的电量情况，以及供电企业与用户之间的消费电能量的少，需要在安装准确的电能计量装置。

然而在电能计量方面，由于受多种因素的影响，使得计量结果不够准确，直接影响了发电和供电企业以及用户之间的经济利益，其中谐波对电力计量的影响十分突出，因此探究谐波对电力计量的影响就具有十分重要的现实意义，需要相关的电力工作者保持必要的关注[1]。

1、谐波产生的原因在当前的情况下，电力系统中产生谐波的原因可以概括为以下三个方面，分别是：1.1发电源质量不高产生的谐波现如今的阶段，基于制造工艺所带来的限制，使得发电机三相绕组的绝对对称是很难做到的，在这种情况下，就会在某种程度上导致谐波的产生。

1.2在输配电系统中也会产生一定量的谐波由于磁化曲线的非线性，变压器铁心的饱和以及在设计变压器时过度重视经济效益，大多数工作磁密都在磁化曲线的近饱和段上，使得磁化电流的波形成尖顶形，产生奇次谐波，并且随着铁心的饱和程度的提升，变压器工作点离线性越来越远，因此产生的谐波电流也就越来越大。

1.3由于大量晶闸管设备的应用，产生了大量的谐波随着晶闸管得到了广泛的应用，例如：开关电源、电力机车、充电装置等许多地方都应用了晶闸管，产生了大量的谐波。

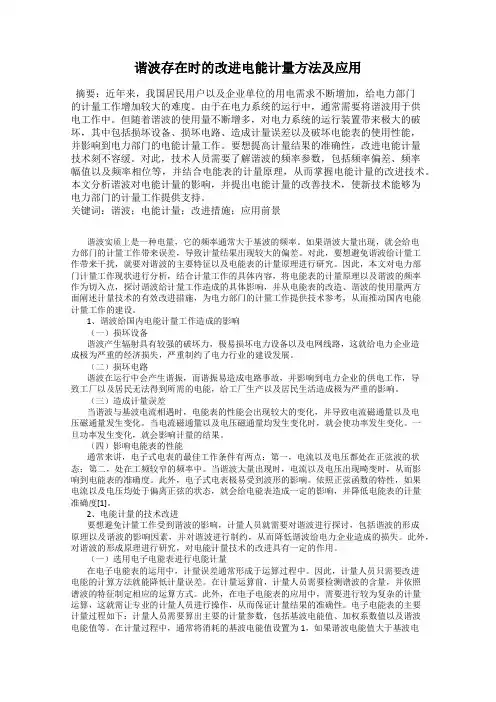

谐波存在时的改进电能计量方法及应用摘要：近年来，我国居民用户以及企业单位的用电需求不断增加，给电力部门的计量工作增加较大的难度。

由于在电力系统的运行中，通常需要将谐波用于供电工作中。

但随着谐波的使用量不断增多，对电力系统的运行装置带来极大的破坏，其中包括损坏设备、损坏电路、造成计量误差以及破坏电能表的使用性能，并影响到电力部门的电能计量工作。

要想提高计量结果的准确性，改进电能计量技术刻不容缓。

对此，技术人员需要了解谐波的频率参数，包括频率偏差、频率幅值以及频率相位等，并结合电能表的计量原理，从而掌握电能计量的改进技术。

本文分析谐波对电能计量的影响，并提出电能计量的改善技术，使新技术能够为电力部门的计量工作提供支持。

关键词：谐波；电能计量；改进措施；应用前景谐波实质上是一种电量，它的频率通常大于基波的频率。

如果谐波大量出现，就会给电力部门的计量工作带来误差，导致计量结果出现较大的偏差。

对此，要想避免谐波给计量工作带来干扰，就要对谐波的主要特征以及电能表的计量原理进行研究。

因此，本文对电力部门计量工作现状进行分析，结合计量工作的具体内容，将电能表的计量原理以及谐波的频率作为切入点，探讨谐波给计量工作造成的具体影响，并从电能表的改造、谐波的使用量两方面阐述计量技术的有效改进措施，为电力部门的计量工作提供技术参考，从而推动国内电能计量工作的建设。

1、谐波给国内电能计量工作造成的影响（一）损坏设备谐波产生辐射具有较强的破坏力，极易损坏电力设备以及电网线路，这就给电力企业造成极为严重的经济损失，严重制约了电力行业的建设发展。

（二）损坏电路谐波在运行中会产生谐振，而谐振易造成电路事故，并影响到电力企业的供电工作，导致工厂以及居民无法得到所需的电能，给工厂生产以及居民生活造成极为严重的影响。

（三）造成计量误差当谐波与基波电流相遇时，电能表的性能会出现较大的变化，并导致电流磁通量以及电压磁通量发生变化。

当电流磁通量以及电压磁通量均发生变化时，就会使功率发生变化。

电网谐波对线性用户电能计量的影响分析及改善措施电网中的谐波对电能的计量影响很大，线性负载用户不但遭受谐波的危害，而且多交电费。

文章针对线性用户在谐波环境下的电能计量问题，通过分析谐波对电能表计量的影响，指出在现行电能计量方式下电能计量中存在的不合理之处，并提出了改善线性用户电能计量的措施。

标签：谐波；电能计量；线性负载；低通滤波电能计量管理对于电力企业来说是非常重要的一项工作，其不但对于电力市场的交易结算有着一定的影响，同时，也对企业的经营效益有着很大的影响。

电能计量管理主要是为了确保电力计量量值是准确的，属于其主要目标。

在我国社会经济的快速发展下，电能计量也越来越重要。

在此背景下，只有重视电能计量工作的实施，采取标准化的管理方法，才可以有效防止电量损失。

本文则基于此，提出了加强电能计量管理防止电量损失的相关建议，以期能提升电能计量管理的水平和效率。

1谐波对电能表电能计量的影响分析线性用户大多数是低压小电量用户，电能计量主要使用感应式电能表和电子式电能表，这两种表的电能计量原理完全不同，谐波对他们电能计量的影响机制也不同。

在谐波的影响下，这两种电能表都不能准确的反映线性负载用户所实际消耗的电能，电能计量结果往往大于实际消耗电能，造成了线性用户的经济损失。

1.1谐波对感应式电能表计量的影响感应式电能表是利用电磁感应原理把电压、电流、相位转变为磁力矩，推动铝制圆盘旋转，从而驱动计度器进行时间量累计的工作过程。

其结构示意图如图1所示。

感应式电能表由于结构简单，价格便宜，目前仍然广泛使用。

关于谐波影响下的感应式电能表数学模型已较为完善[2]，这种表能否准确计量电能，取决于其频率响应特性，由于感应式电能表的出现时间较早，它的设计对谐波影响考虑较少，它的频率响应在工频附近比较理想，但频率响应范围很小。

研究了感应式电能表的频率特性，并给出了如图2所示频率特性曲线，图中功率因数自左至右分别是为0.25（滞后）、0.5（滞后）、1（超前）、0.5（超前）、0.25（超前），研究表明感应式电能表计量误差随着谐波频率的增大而增大，功率因数不同，其计量误差也不同。

谐波对电能计量的影响及解决措施阐述摘要：电能计量在电力系统中发挥着重要作用，可以为电费的收取提供依据，电能计量的可靠性以及准确性直接影响电力企业以及用户的利益。

但是谐波会对电能计量产生较大的影响，进而影响电力企业以及用户的利益。

本文主要讲解谐波对电能计量的影响，提出一些解决措施。

关键词：谐波；电能计量；解决措施电力谐波问题主要由于电力电网中非线性负载的增加导致的问题[1]。

电力谐波的出现，还会增加线损，加速线路绝缘老化，导致电网中各个设备的工作效率降低，进而造成多种电力电网危害。

电力谐波还会对电能计量工作造成较大的影响，进而对电力用户以及电力企业的利益造成损伤。

因此，加强电力谐波的治理具有重要的作用，通过治理，有利于保障电能计量的准确性。

1 电力电网系统中的谐波源在电力电网中使用交流电，使用单一的工频频率的分量，因此，与单一频率不同的成分都会形成电力谐波[2]。

电力谐波在一般情况中为在非线性负载中正弦电压的加压造成基波发生电流畸变造成的。

谐波会污染电力系统，导致电能质量减低，还会导致附加损耗增多，严重影响电力系统的稳定安全运行。

因此，需加谐波源的分析，进而控制以及治理好谐波。

在传统电网中，网络结构比较简单，谐波源往往只有变压器，并且谐波的电流比较小，很难对电力系统造成较大的影响。

随着电力系统的快速发展，谐波源逐渐从变压器转变为各种电力电子设备。

在电网运行过程中，使用二极管，把交流电转变为直流电，或者通过桥式整流器，再转变电流，将直流电转变为交流电。

在工业整流设备以及电力开关中，存在滤波的电容器，会降低二极管的导通角，在使用中想要导通，必须在交流电的电流波的正弦波的最大值附近才能发挥作用。

在输入交流过程中电流波会出现严重畸形的情况。

在目前现代的电力电网中，谐波的主要来源在电抗器、变压器以及整流器中。

2 谐波对电能计量的影响2.1计算谐波功率在电力电网中，谐波出现后会形成谐波电流以及谐波电压，进而会出现谐波功率。
