2020至2021学年人教版初中物理第一学期八年级第五章《透镜及其应用》测试卷

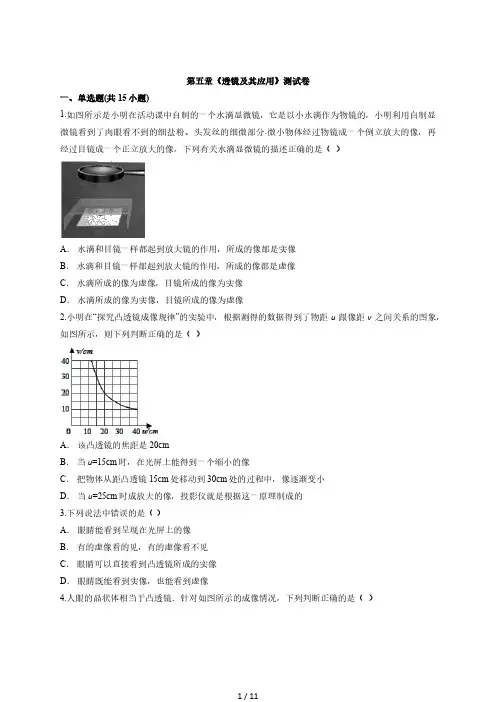

第五章《透镜及其应用》测试卷一、单选题(共15小题)1.如图所示是小明在活动课中自制的一个水滴显微镜，它是以小水滴作为物镜的，小明利用自制显微镜看到了肉眼看不到的细盐粉、头发丝的细微部分.微小物体经过物镜成一个倒立放大的像，再经过目镜成一个正立放大的像，下列有关水滴显微镜的描述正确的是（）A．水滴和目镜一样都起到放大镜的作用，所成的像都是实像B．水滴和目镜一样都起到放大镜的作用，所成的像都是虚像C．水滴所成的像为虚像，目镜所成的像为实像D．水滴所成的像为实像，目镜所成的像为虚像2.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像4.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A．属于近视眼，应配戴凹透镜B．属于近视眼，应配戴凸透镜C．属于远视眼，应配戴凹透镜D．属于远视眼，应配戴凸透镜5.下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是（）A．幻灯机B．老花镜C．照相机D．放大镜6.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机7.如果不慎在照相机的镜头上粘上一个灰尘颗粒（如图），那么拍摄的相片（）A．其上部将出现一个黑点B．其下部将出现一个黑点C．其上部和下部皆无黑点D．其上部和下部各出现一个黑点8.物体AB通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜9.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（）A．B．C．D．10.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．11.图中a、b是同一人的两幅照片，b图中他拿的眼镜（）A．属于凸透镜，可用于矫正近视眼B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼12.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（）A．像和像距逐渐变小B．像和像距逐渐变大C．像逐渐变小，像距逐渐变大D．像距逐渐变大，像距逐渐变小13.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中（）A．成实像的是①②③B．成虚像的是②③④C．属于反射成像的是①②D．属于折射成像的是③④⑤14.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（）A．一定是放大的虚像B．不可能是放大的实像C．不可能是缩小的实像D．可能是放大的实像或缩小的实像15.小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像二、填空题(共3小题)16.如图所示的六块玻璃制成的透镜中，属于凸透镜的是______ ，对光具有______ 作用，因此，凸透镜又被叫做 ______ 透镜；属于凹透镜的是 ______ ，对光具有 ______ 作用，因此，凹透镜又被叫做 ______ 透镜．17.在如图所示的四幅小图中，正确表示远视眼成像情况的是图______ ，其矫正做法是______ 图．18.正常人眼的明视距离是_______cm，远视眼的成因是由于晶状体太薄，折光能力太_______ (填“强”或“弱”)，致使物的像成在视网膜之_______ (填“前”或“后”)，这时应佩戴用_______做成的远视眼镜进行矫正．三、实验题(共3小题)19.某物理学习小组，选择如图所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：____________(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越____________；(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与____________的关系”．20.如图所示，在“探究凸透镜成像规律”的实验中，凸透镜在光具座上的位置保持不变，凸透镜的焦距为10cm．（1）实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向 ______ 调节凸透镜．（2）调整后，保持透镜位置不变，若想在光屏上得到倒立、缩小的像，移动蜡烛以后，需要缓慢向 ______ 移动光屏，写出一个原理相同的应用 ______ ．如果在蜡烛和凸透镜之间放一个近视镜，要想在光屏上得到清晰的像，应缓慢向 ______ 移动光屏．（3）透镜位置不变，将蜡烛移到标尺45cm处，此时应站在______ 一侧观察蜡烛的像，当观察像时， ______ （选填“有”或“没有）光进入人眼．21.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验．（1）在如下图所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为 ______ cm.（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向______ （选填“左”或“右”）移动光屏会得到一个倒立、 ______ 的实像； ______ 就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向 ______ 偏．（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更______ （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】D【解析】由图可见，水滴作为物镜，成倒立放大的实像；放大镜是目镜，成正立放大的虚像．2.【答案】C【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A 错误．B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．3.【答案】B【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.4.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.5.【答案】C【解析】根据凸透镜的成像规律，由图可知，物距大于像距时，成的是倒立缩小的实像.照相机是根据这个原理制作的.6.【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.7.【答案】C【解析】照相机的镜头是一个凸透镜．物体有无数点组成，物体上任一点射向照相机镜头有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当照相机的镜头上沾上一个黑点，还有另外的许多光线，经凸透镜折射会聚成像，所以所拍照片不会存在小黑点.8.【答案】B【解析】照相机的成像是倒立、缩小的实像，幻灯机成像是倒立放大的实像，放大镜成像是正立放大的虚像，潜望镜是由平面镜组成，成像是正立等大的虚像.由图可知，此题中的成像情况符合放大镜的成像.ACD不符合要求，故选B.9.【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.10.【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.11.【答案】B【解析】由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；凸透镜对光线有会聚作用，可以用来矫正远视眼.12.【答案】A【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．13.【答案】D【解析】①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；②平面镜成像是光的反射成像，所成的像是正立等大的虚像；③放大镜成像是光的折射成像，所成的像是放大正立的虚像；④照相机成像是光的折射成像，所成的像是缩小倒立的实像；⑤幻灯机成像是光的折射成像，所成的像是放大倒产的实像；综上所述，成实像的有①④⑤，成虚像的是②③，属于反射成像的是②，属于折射成像的是③④⑤，则ABC错误，D正确.14.【答案】D【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f ＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.15.【答案】D【解析】A、由图可知，物距u=25cm，v=40cm，物距u＜v，成倒立放大的实像，故A错误；B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；C、将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距u=40cm，由光路可逆，可以知道v=25cm，故C错误；D、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u=10cm＜f，焦点内不成像，故D正确．16.【答案】ACD；会聚；会聚；BEF；发散；发散．【解析】中间比边缘厚的透镜是凸透镜，图中的ACD符合要求，凸透镜对光有会聚作用，又叫会聚透镜；中间比边缘薄的透镜是凹透镜，图中的BEF符合要求，凹透镜对光线具有发散作用，又叫发散透镜．17.【答案】B；D【解析】远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜．18.【答案】25；弱；后；凸透镜【解析】正常人眼的明视距离是25cm；晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像；而远视眼只能看清远处的物体，看不清近处的物体，产生远视眼的原因是：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，使得来自近处某点的光还没有会聚一点就到达视网膜了，在视网膜上形成一个模糊的光斑．因此对远视眼可通过凸透镜对光线的会聚作用进行矫正.19.【答案】AC；小；材料【解析】(1)由图可知，根据实验要求，同样材质的只有A和C，且它们的厚度不同，便于实验的探究；(2)由图可知，乙图的焦距小，而乙凸透镜的厚度比较厚，会聚作用强，且凸面比较凸；(3)A、B两种材料的透镜厚度相同，但材质不同，所以得出的结论也就不同．可以通过此作实验“凸透镜的焦距大小与材料的关系”．20.【答案】（1）下；（2）左；照相机；右；（3）光屏；有．【解析】（1）根据光线过光心不改变方向，如图，像成在光屏的上方，要使像成在光屏的中央位置，可以让蜡烛向上移动，或凸透镜向下移动，或光屏向上移动．（2）如图所示，此时物体处于1倍焦距和2倍焦距之间，成倒立放大的实像，所以要想成倒立、缩小的实像，即必须增大物距，即将蜡烛向左移动到2倍焦距以外，同时像距应该变小，所以光屏应该向左移动；由于近视镜是凹透镜，对光线有发散的作用，所以如果在蜡烛和凸透镜之间放一个近视镜，此时使得光线发散，所以会推迟成像，故应该将光屏向右移动；（3）透镜位置不变，将蜡烛移到标尺45cm处，即此时物体处于1倍焦距以内，此时光屏上没有像，但应站在光屏一侧观察，能看到蜡烛的正立、放大的虚像，当观察像时肯定有光进入人眼；21.【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄【解析】（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；（2）由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏.（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．22.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．11 / 11。

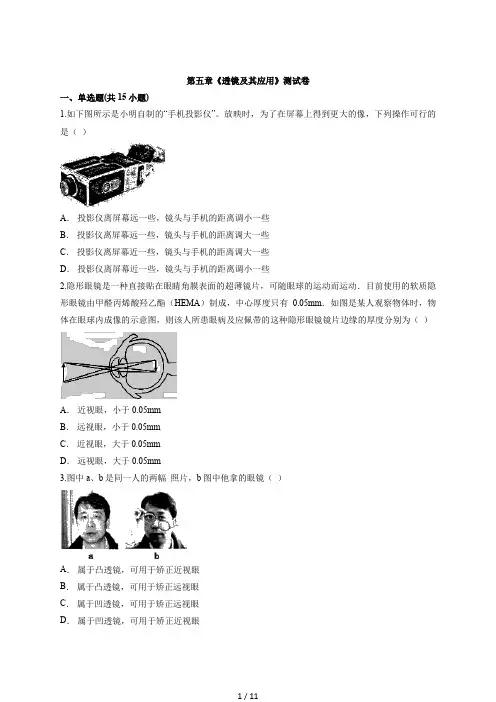

第五章《透镜及其应用》测试卷一、单选题(共15小题)1.如下图所示是小明自制的“手机投影仪”。

放映时，为了在屏幕上得到更大的像，下列操作可行的是（）A．投影仪离屏幕远一些，镜头与手机的距离调小一些B．投影仪离屏幕远一些，镜头与手机的距离调大一些C．投影仪离屏幕近一些，镜头与手机的距离调大一些D．投影仪离屏幕近一些，镜头与手机的距离调小一些2.隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动．目前使用的软质隐形眼镜由甲醛丙烯酸羟乙酯（HEMA）制成，中心厚度只有0.05mm．如图是某人观察物体时，物体在眼球内成像的示意图，则该人所患眼病及应佩带的这种隐形眼镜镜片边缘的厚度分别为（）A．近视眼，小于0.05mmB．远视眼，小于0.05mmC．近视眼，大于0.05mmD．远视眼，大于0.05mm3.图中a、b是同一人的两幅照片，b图中他拿的眼镜（）A．属于凸透镜，可用于矫正近视眼B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼4.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了（）A．一次放大作用B．二次放大作用C．三次放大作用D．四次放大作用5.关于远视眼，下列说法正确的是（）A．老年人的睫状体对晶状体的调节能力减弱会造成远视眼B．来自近处物体的光将会聚于视网膜的前方C．需要戴发散透镜进行矫正D．远视眼的原因是晶状体太厚，或者眼球在前后方向上太长6.显微镜和望远镜都装有一组物镜，这两组物镜的作用都相当于（）A．一个放大镜B．投影仪镜头C．照相机镜片D．以上说法都不对7.下图中画出了光线通过透镜（图中未画出）的情形．其中凸透镜是（）A． aB． bC． CD． d8.某同学在光具座上做“研究凸透镜成像”的实验,在光屏、透镜及烛焰的相对应位置如图所示时,恰能在光屏上得到一个清晰的像.由此判断,他所用凸透镜的焦距是（）A．一定大于20cmB．一定在8cm到10cm之间C．一定小于8cmD．一定在10cmg到16cm之问9.如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A．放大镜B．电影放映机C．照相机D．投影仪10.某同学在学习“眼睛和眼镜”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（）A．远视眼模型，用凸透镜矫正B．近视眼模型，用凹透镜矫正C．近视眼模型，用凸透镜矫正D．远视眼模型，用凹透镜矫正11.如图所示的光路图中，正确的是（）A．B．C．D．12.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（）A． 5cmB． 10cmC． 15cmD． 30cm13.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像14.为了更好加快农村学校的硬件建设，国家下拨专项资金把安徽省的大部分农村中学的普通投影仪换成了电子白板投影仪，其镜头的焦距为20cm ，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（）A．大于 40cmB．小于 20cmC．等于 20cmD．大于 20cm 小于 40cm15.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（）A．B．C．D．二、填空题(共3小题)16.一般放大镜的放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用____________．这种仪器镜筒的两端各有一组透镜，每组透镜的作用都相当于一个____________透镜．17.如图所示的透镜是 ______ 透镜，用这种透镜制作的眼镜可以用于矫正 ______ 眼．（选填“近视”或“远视”）18.正常人眼的明视距离是_______cm，远视眼的成因是由于晶状体太薄，折光能力太_______ (填“强”或“弱”)，致使物的像成在视网膜之_______ (填“前”或“后”)，这时应佩戴用_______做成的远视眼镜进行矫正．三、实验题(共3小题)19.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______ ．A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是 ______ cm；（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到 ______ （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个 ______ （“凸透镜”、“凹透镜”）．20.小周用图所示的装置“探究凸透镜成像规律”．（1）调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在______ ．（2）小周在图所示位置得到一个清晰的像．老师要求她在凸透镜不动的情况下．在光屏上再成一个更小的实像，小周应当把蜡烛向 ______ 移动．同时把光屏向 ______ 移动．（3）小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．她应当向______ 移动光屏，可再次得到清晰的像．21.小欢在“探究凸透镜成像规律”的实验中，用长为2cm的发光二极管S代替蜡烛，将其与凸透镜、光屏依次安装在光具座上进行实验．固定凸透镜，将发光体S放在离凸透镜10cm处，移动光屏，直到光屏上出现清晰的像，记下像的特征，测出像距u和像的长度．然后，将物距u依次增加2cm，重复上面的实验．实验数据如表，根据表中的信息，绘制出像距v和物距u的关系图像．根据小明的实验数据和分析论证，回答下列问题：（1）该凸透镜的焦距为 ______ cm．（2）当物距为l5cm时，物体在光屏上的像是______ （选填“倒立”或“正立”），此时光屏上的像的长度 ______ 2cm（选填“大于”、“小于”或“等于”）．（3）可以得出像距v与物距u的关系是： ______ ，理由是： ______ ．（4）通过实验数据还可以得出什么结论？写出一点即可． ______ ．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】A【解析】根据凸透镜成像的规律知，像变大，则像距变大，物距变小，应使投影仪远离屏幕，并把镜头与手机的距离调小一些.2.【答案】C【解析】由图可知：像呈在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.凹透镜的特点是中间薄边缘厚，所以眼睛镜片的边缘厚度大于0.05mm.3.【答案】B【解析】由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；凸透镜对光线有会聚作用，可以用来矫正远视眼.4.【答案】B【解析】显微镜的物镜相当于幻灯机的镜头，物体经过物镜后成倒立、放大的实像，显微镜的目镜相当于一个放大镜，通过目镜成正立、放大的虚像，因此是经过了两次放大.5.【答案】A【解析】A、老年人眼球晶状体的曲度过小，睫状体对晶状体的调节能力减弱会造成远视眼，故A 正确；B、远视眼是来自近处物体的光将会聚于视网膜的后方，故B错误；C、远视眼需要戴会聚透镜，即凸透镜进行矫正，故C错误；D、远视眼的原因是晶状体太薄，或者眼球在前后方向上太短，故D错误．6.【答案】D【解析】望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机镜头；显微镜的物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，作用是得到一个倒立、放大的实像，相当于投影仪镜头．7.【答案】C【解析】透镜对光线的会聚和发散，是与原来入射光线比较而言的.从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜，只有c光线与原入射光线相比较，被会聚了，所以是凸透镜.8.【答案】B【解析】根据凸透镜的成像规律，凸透镜成实像时，u＞v，成倒立、缩小的实像，像距在2f>v>f；由图可知：u=20cm，v=16cm，u＞v；此时的像是倒立缩小的实像；则u=20cm＞2f，2f＞16cm＞f，解得10cm＞f＞8cm．9.【答案】C【解析】由图知，光屏上是倒立、缩小的实像，根据凸透镜成像规律，此时u＞2f，像的位置在f ＜v＜2f；照相机是根据这个原理制成的．10.【答案】B【解析】由题干图可知：像成在视网膜的前方，所以该模型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚．故A、C、D错误. 11.【答案】C【解析】在分析凸透镜或凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来做出选择．凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．A、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；B、指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，故B错误．C、平行于主光轴的光线经凸透镜折射后折射光线应通过焦点，故C正确；D、过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D错误．12.【答案】B【解析】凸透镜对光线有会聚作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.在距透镜15cm的地面上得到一个光斑，说明是太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑，将透镜向上移动少许，光斑变大，说明太阳光经凸透镜是已过焦点会聚的光斑；光斑的直径是透镜直径的一半，说明太阳光经凸透镜是已过焦点一半时的，则15cm是焦距和一半的焦距的和，即焦距是10cm，则ACD错误，B正确.13.【答案】B【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.14.【答案】A【解析】镜头的焦距为20cm，为了能成清晰的像，物体到镜头的距离2f＞u＞f，镜头到白板的距离v＞2f，即投影仪镜头到白板的距离应大于40cm.15.【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.16.【答案】显微镜；凸．【解析】显微镜主要用于放大微小物体成为人的肉眼所能看到的仪器，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜；显微镜有两组透镜，一组是物镜，首先把物体成倒立的放大的实像；一组是目镜，相当于一个放大镜，把第一次的实像再次成正立的放大的虚像．17.【答案】凸；远视．【解析】由图可看出书上的字变大了，所以该镜是凸透镜；远视眼是像成在视网膜的后方，要想使像成在视网膜上，应戴会聚透镜，即凸透镜，所以该镜可以用以矫正远视眼．18.【答案】25；弱；后；凸透镜【解析】正常人眼的明视距离是25cm；晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像；而远视眼只能看清远处的物体，看不清近处的物体，产生远视眼的原因是：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，使得来自近处某点的光还没有会聚一点就到达视网膜了，在视网膜上形成一个模糊的光斑．因此对远视眼可通过凸透镜对光线的会聚作用进行矫正.19.【答案】（1）C；（2）10；（3）放大；凹透镜．【解析】（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，最方便合理的调节方法是把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开；（2）因为物距u=2f，v=2f成倒立等大实像，由甲曲线图可知u=2f=20cm，v=2f=20cm，则该透镜的焦距为10cm；（3）由乙图可知u=20cm-5cm=15cm，此时的物距位于1倍焦距和2倍焦距之间，所以移动光屏，将会承接到倒立放大的实像；若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个凹透镜，因为凹透镜对光线有发散作用．20.【答案】（1）光屏中央；（2）远离透镜方向（左）；靠近透镜方向（左）；(3)远离透镜方向（右）．【解析】（1）为了使烛焰的像能成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上．（2）要使所成的像更小，应增大物距，所以使蜡烛向远离透镜方向或向左移动．物距变大，则像距要变小，所以光屏要靠近透镜或向左移动．（3）近视镜是凹透镜，对光线有发散作用，所以通过透镜的光线会晚一些会聚，因此需要使光屏向远离透镜或向右移动．21.【答案】（1）8；（2）倒立；大于；（3）物距增大时像距随之减小，且随着物距的增大像距减小得越来越慢；像距随物距的变化不均匀；（4）当物距大于2倍焦距时，凸透镜成缩小的像．【解析】（1）由表格中第四次数据知，当物距等于16cm时，像距等于16cm，此时成倒立等大的实像，所以16cm=2f，f=8cm，则凸透镜的焦距为8cm．（2）凸透镜的焦距f=8cm，由凸透镜成像规律可知，u=15cm时，f＜u＜2f，成正立、放大的实像，像变大，此时光屏上的像的长度大于2cm．（3）从图像中可以看出，物距增大时像距随之减小，且随着物距的增大像距减小得越来越慢．（4）分析表格中数据，物距都大于2倍焦距，所以可得物距大于2倍焦距时，凸透镜成缩小的像．22.【答案】解：由图可知，△ABO△△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．11 / 11。

第5章《透镜及其应用》检测题一、单选题1、小强看远处的某点时，其光路如图所示，则正确的是（）A.小强的眼睛是近视眼，应配凹透镜做成的眼镜B.小强的眼睛是近视眼，应配凸透镜做成的眼镜C.小强的眼睛是远视眼，应配凸透镜做成的眼镜D.小强的眼睛正常，无须配戴眼镜2、利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像（）A.上半部分没有了B.下半部分没有了C.整个像缩小了D.整个像变暗了3、关于望远镜的下列说法中正确的是（）A.物镜、目镜都相当于一个放大镜B.一定是由两组凸透镜组成的C.从目镜看到的像是放大的虚像D.望远镜的物镜和目镜成的像都是实像4、《森林保护法》中规定，禁止在森林里丢弃空罐头和空瓶子，这主要是为了防止（）A.污染环境B.行人受伤C.引起山火D.动物死亡5、下列关于眼睛和眼镜的说法中不正确的是( )A.眼睛里的晶状体相当于凸透镜B.近视眼的折光能力太强C.远视眼中的晶状体焦距变小D.近视眼镜的镜片是凹透镜6、如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）A.凸面镜B.凹面镜C.凸透镜D.凹透镜7、一个同学在观察凸透镜成像时,发现蜡烛与凸透镜的距离比28厘米小一些时,在透镜另一侧的光屏上总成放大的像；距离大于28厘米时,屏上总成缩小的像,则这个凸透镜的焦距是（）A.约28厘米B.约14厘米C.大于28厘米D.小于 28厘米二、填空题8、 ________于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的________，凸透镜的焦点有_______个，焦点到凸透镜中心的距离叫________。

把光源放在凸透镜的________处，通过凸透镜后的光线会成为一束平行光线。

9、如图所示是幻灯机的工作原理图。

幻灯机的镜头相当于一个________镜。

为了使观众看到正立的像，幻灯片要________(选填“顺着”或“倒着”)插入架上。

初中物理八年级上册第五章《透镜及其应用》测试题（含答案）一、选择题1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（）A．凸透镜前任意位置 B．凹透镜前任意位置C．凹透镜的焦点上D．凸透镜的焦点上2、下列关于透镜的说法，正确的是（）A．凸透镜对光线一定有会聚作用B．凹透镜对光线不一定有发散作用C．经过凸透镜的光线一定是发散光线D．经过凹透镜的光线有可能比原来更会聚了一些3、下列光学作图中，错误的是（）A．凹透镜聚光B．平面镜成像C．光从空气射入水中D．光的色散4、下列关于实像和虚像的说法，正确的是（）A．实像不可能与物体等大B．实像都是由光的折射形成的C．虚像是人的幻觉，并没有光线射入人眼D．虚像不能在光屏上呈现5、在八年级物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成的像；④投影仪投影在屏幕上成的像。

下列关于上述“像”的说法中正确的是（）A．属于实像的是①②④B．由于光的直线传播形成的像是①③C．由于光的反射形成的像是①②D．由于光的折射形成的像是③④6、以下有关透镜的说法，正确的是（）A．望远镜的物镜使远处的物体成正立、放大的虚像B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像7、芯片（如图甲所示）是电子设备的心脏和大脑，光刻机是制造芯片的核心装备。

某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的硅片，被光线照射到的光刻胶会发生反应，硅片上就会出现缩小的电路图案，下列说法正确的是（）A．掩膜在硅片上的像是正立缩小的实像B．掩膜位于凸透镜一倍焦距和二倍焦距之间C．要想硅片上的像变小，需将掩膜和硅片向上移动D．将掩膜和硅片向下移动相同距离，硅片上还能成清晰的像8、如图所示，A、B、C、D是距凸透镜不同距离的四个点，F为焦点。
