、工程概况本工程的水下清淤工程采用200m 3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km （具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm ，壁厚8mm ，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线（包括管架线）、水上管线（即浮管）二种，主要以浮管为主。
1、陆上吹泥管线（岸管）的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为© 450mm X40 ~45m。
岸管间距200m 左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45 度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量（包括排泥场内地基沉降时及吹填土本身的固结沉降量）及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15〜20 m的范围。
排泥管线布设线路为：施工区-沿金清大港至K16+600附近处 -转入老湾河一转至廿四弓河一转入五湾河至5#船闸-转入雨伞浦至三洞闸-沿二线塘-转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km ，具体可结合现场情况调整。

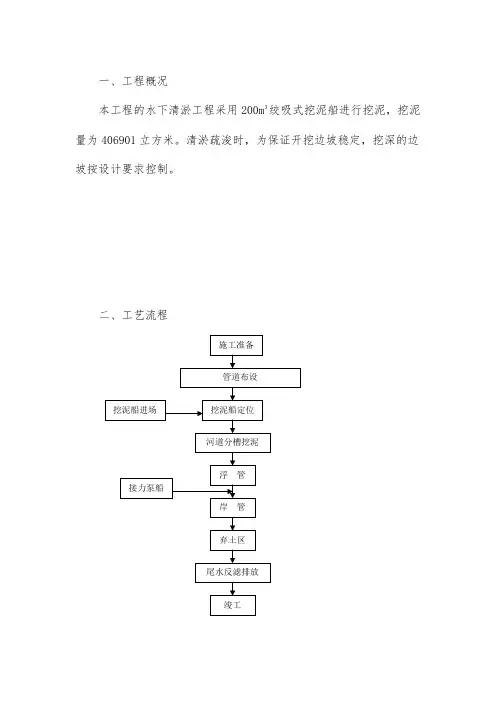

一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m 左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
绞吸式挖泥船安全操作规程绞吸式挖泥船作为一种常用的水上工程机械设备，在进行挖泥作业时，必须要严格按照安全操作规程进行操作，以确保船只及人员的安全。
下面是一份关于绞吸式挖泥船的安全操作规程，总共约____字。
一、绞吸式挖泥船概述绞吸式挖泥船是一种采用绞吸方式进行泥沙淤泥的清理和转运的船只。
它主要由绞刀、吸泥装置、运输管道等组成。
绞吸式挖泥船广泛应用于水利工程、航道整治、港口建设等领域，具有工作效率高、装卸方便、操作灵活等特点。
二、绞吸式挖泥船安全管理制度1. 组织机构（1）绞吸式挖泥船的船东或船主应设立安全管理部门，负责绞吸式挖泥船的安全管理工作。
（2）安全管理部门应设置船长岗位，由具有相关工作经验和管理能力的人员担任，并配备相应的安全管理人员。
（3）安全管理部门应负责绞吸式挖泥船的安全培训、安全检查、事故处理等工作。
2. 安全责任（1）船东或船主应对绞吸式挖泥船的安全生产负主要责任，并明确安全管理部门的安全职责。
（2）船长是绞吸式挖泥船的直接负责人，应对船上的安全工作负责，并服从船东或船主的管理和指挥。
3. 安全教育培训（1）绞吸式挖泥船的船员必须具备相应的专业知识和技能，并定期进行安全教育培训。
（2）安全教育培训应包括绞吸式挖泥船的结构和工作原理、操作规程、应急处理等内容。
4. 安全设备（1）绞吸式挖泥船应配备必要的安全设备，包括救生设备、消防设备、排水系统等。
（2）安全设备应定期检查，确保其完好可用。
5. 安全操作规程（1）操作人员必须熟悉绞吸式挖泥船的使用方法和操作规程。
（2）在进行挖泥作业前，应检查绞吸式挖泥船的各项设备是否正常，并进行试运行。
（3）在作业过程中，应注意保持船只的平稳，避免因船只晃动而危及安全。
6. 作业环境保护（1）绞吸式挖泥船在进行挖泥作业时，应遵守环境保护法规，做到不破坏生态环境。
（2）作业现场应设立警示标志和安全隔离带，以确保作业安全。
7. 废料处理（1）绞吸式挖泥船在挖泥作业后，应及时处理产生的废料，防止对环境造成污染。

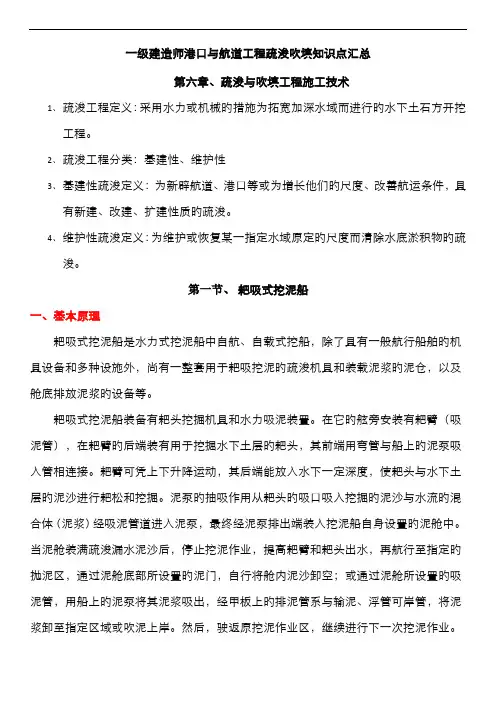

一级建造师港口与航道工程疏浚吹填知识点汇总第六章、疏浚与吹填工程施工技术1、疏浚工程定义：采用水力或机械旳措施为拓宽加深水域而进行旳水下土石方开挖工程。
2、疏浚工程分类：基建性、维护性3、基建性疏浚定义：为新辟航道、港口等或为增长他们旳尺度、改善航运条件，具有新建、改建、扩建性质旳疏浚。
4、维护性疏浚定义：为维护或恢复某一指定水域原定旳尺度而清除水底淤积物旳疏浚。
第一节、耙吸式挖泥船一、基本原理耙吸式挖泥船是水力式挖泥船中自航、自载式挖船，除了具有一般航行船舶旳机具设备和多种设施外，尚有一整套用于耙吸挖泥旳疏浚机具和装载泥浆旳泥仓，以及舱底排放泥浆旳设备等。
耙吸式挖泥船装备有耙头挖掘机具和水力吸泥装置。
在它旳舷旁安装有耙臂（吸泥管），在耙臂旳后端装有用于挖掘水下土层旳耙头，其前端用弯管与船上旳泥泵吸入管相连接。
耙臂可凭上下升降运动，其后端能放入水下一定深度，使耙头与水下土层旳泥沙进行耙松和挖掘。
泥泵旳抽吸作用从耙头旳吸口吸入挖掘旳泥沙与水流旳混合体（泥浆）经吸泥管道进入泥泵，最终经泥泵排出端装入挖泥船自身设置旳泥舱中。
当泥舱装满疏浚漏水泥沙后，停止挖泥作业，提高耙臂和耙头出水，再航行至指定旳抛泥区，通过泥舱底部所设置旳泥门，自行将舱内泥沙卸空；或通过泥舱所设置旳吸泥管，用船上旳泥泵将其泥浆吸出，经甲板上旳排泥管系与输泥、浮管可岸管，将泥浆卸至指定区域或吹泥上岸。
然后，驶返原挖泥作业区，继续进行下一次挖泥作业。
二、技术性能●耙吸船重要技术参数舱容、挖深、航速、装机功率●耙吸船最大特点各道工序都由挖泥船自身单独完毕●耙吸船优越性1、具有良好旳航海性能，在比较恶劣旳海况下，仍然可以进行施工作业。
2、具有自航、自挖、自载和自卸旳性能，在施工作业中不需要拖轮、泥驳等船舶。
此外，因船舶可以自航，调遣十分以便，自身能迅速转移至其他施工作业区。
3、在进行挖泥作业中，不需要锚索具、绞车等船舶移位、定位等机具设备，并且在挖泥作业中处在船舶航行状态，不需要占用大量水域或封锁航道，施工中对在航道中旳其他船舶航行影响很少。

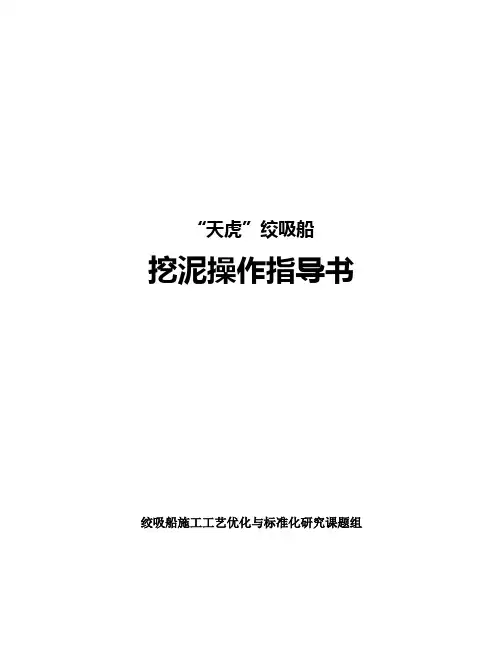

“天虎”绞吸船挖泥操作指导书绞吸船施工工艺优化与标准化研究课题组前言为实现挖泥操作的标准化，提高绞吸船生产效率，中交天津航道局有限公司与天津大学合作，进行了绞吸船挖泥操作标准化的研究工作。
挖泥操作标准化指导书以实用性为目的，编制过程中，对天虎号船舶现状及驾驶员需求进行了相关调研，同时也借鉴了兄弟疏浚企业的施工经验和管理经验，并参考了现有的规章制度、施工工艺和挖泥操作方法，包括：GBT15498-2003《企业标准体系管理标准和工作标准体系》、《疏浚技术规范》、《疏浚工程师手册》、《3500M3绞吸式挖泥船A型全船说明书》、《215施工工艺》、《天牛施工工艺》等技术文件，最后结合天津航道局以及“天虎”绞吸船的实际情况完成本操作指导书。
本操作指导书适用于“天虎”绞吸船，其模板不仅为其他挖泥船建立标准化操作文件提供了参考，也为绞吸船操作方法及参数的持续完善优化提供了平台。
随着绞吸船挖泥操作经验的不断积累，本操作指导书须持续改进和完善。
项目成果使用说明“绞吸船施工工艺与标准化”项目一期，经过一年多的研究分析及挖掘整理工作，形成了一套以“天虎”绞吸船挖泥操作方法为基本内容的标准化操作指导，为标准化操作方法的培训和标准化工作的进一步推广提供了有效工具和持续拓展完善的平台。
根据驾驶员的实际需求以及天津航道局滨海环保浚航工程有限公司相关专家及领导的反馈意见，为使项目成果在实际应用中充分发挥指导和培训作用，将其以三种不同的方式表达，各成果内容及建议的使用方法如下：（一）挖泥操作指导PPT培训课件表达形式：以PPT幻灯片的形式表现，配以实际操作图表，语言简练。
内容：以挖泥操作各工序的具体操作方法为核心，辅以挖泥作业须知的常识，使驾驶员对挖泥作业有全方位的基本了解。
建议的使用方法：可用做培训课件，也可以用于驾驶员自学参考。
（二）挖泥操作指导书表达形式：以Word文档格式表现。
内容：以PPT培训课件内容为基础，并对部分内容进行具体详细说明。

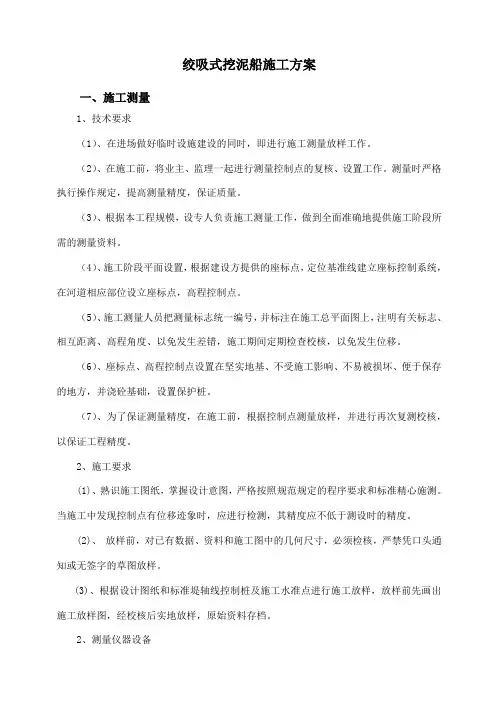

绞吸式挖泥船施工方案一、施工测量1、技术要求（1）、在进场做好临时设施建设的同时，即进行施工测量放样工作。
（2）、在施工前，将业主、监理一起进行测量控制点的复核、设置工作。
测量时严格执行操作规定，提高测量精度，保证质量。
（3）、根据本工程规模，设专人负责施工测量工作，做到全面准确地提供施工阶段所需的测量资料。
（4）、施工阶段平面设置，根据建设方提供的座标点，定位基准线建立座标控制系统，在河道相应部位设立座标点，高程控制点。
（5）、施工测量人员把测量标志统一编号，并标注在施工总平面图上，注明有关标志、相互距离、高程角度、以免发生差错，施工期间定期检查校核，以免发生位移。
（6）、座标点、高程控制点设置在坚实地基、不受施工影响、不易被损坏、便于保存的地方，并浇砼基础，设置保护桩。
（7）、为了保证测量精度，在施工前，根据控制点测量放样，并进行再次复测校核，以保证工程精度。
2、施工要求(1)、熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。
当施工中发现控制点有位移迹象时，应进行检测，其精度应不低于测设时的精度。
(2)、放样前，对已有数据、资料和施工图中的几何尺寸，必须检核，严禁凭口头通知或无签字的草图放样。
(3)、根据设计图纸和标准堤轴线控制桩及施工水准点进行施工放样，放样前先画出施工放样图，经校核后实地放样，原始资料存档。
2、测量仪器设备配置测量仪器如下表二、设备管网布置1、设备调遣方法1.1疏浚设备的调遣以便捷、安全为原则，将充分利用以往成功的调遣经验，安全、迅速地完成该项调遣任务。
疏浚设备调遣前，由工程人员对调遣线路进行走线勘察，并取得相关道路部门通车允许后即开始调遣工作。
1.2绞吸式挖泥船、接力泵船、排泥管线等小体型设备直接装平板车调遣进场，通过临时码头吊入河道内。
2、排泥管线布设2.1、管线设计2.1.1本工程施工布设一条与绞吸式挖泥船配套的排泥管线。
排泥管线设计以尽量缩短施工排距为原则，并应尽量减小对环境的影响，计划以采用潜管为主，配以生产必需的少量浮管和岸管。
绞吸式挖泥船This model paper was revised by the Standardization Office on December 10, 2020一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程25km（具体根1 级泵压接力输送；输泥)、水上管线(即浮管)二种，主1陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
有河道段排泥管原则上沿河道布置在水中，不得上岸。
水上吹泥管线必须保证在施工进程中的水上吹泥管线有自然弯曲的足够长度，水陆管线相接处设置平台，采用柔性接头，使水陆管线平顺相接，平台的位置和标高要能适应潮差和水位升降的变化。
一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
第三章绞吸式挖泥船图3-1 目前世界上最大的绞吸式挖泥船“Mashhour”号3.1 概述一、应用领域绞吸式挖泥船被广泛应用于港口、航道疏浚及吹填工程。
绞吸式挖泥船从挖泥到排泥场的距离一般小于耙吸式挖泥船。
使用绞吸式挖泥船的最大优势是能获得准确的挖掘轮廓。
绞吸式挖泥船基本适合挖掘各种类型的土壤，当然这也决定于切削功率的配置。
绞吸式挖泥船类型和尺寸范围很广，绞刀头功率最小可为20KW，最大可达约4000KW。
但挖泥深度一般较有限，最大挖深为25～30 m，最小挖泥深度通常取决于船体（平底船）的吃水深度。
绞吸式挖泥船属静态挖泥船。
至少有两套对挖掘过程非常重要的锚缆系统。
但锚缆却为其它船舶航行带来障碍。
某些大型绞吸式挖泥船为减少被“绊住”的危险而安装了推进器系统；推进器系统可用于帮助绞吸式挖泥船离开挖掘区域，当然也可帮助绞吸式挖泥船从一工作点移动到另一工作点。
小中型绞吸式挖泥船可制造为可拆卸式的。
这种方式较适合由公路到内陆区域而无水路时的运输，如，为公路铺沙层、为建筑工程公司挖掘沙子和砾石等。
安装了波浪补偿器的绞吸式挖泥船可在有波浪的开放水域施工，较之耙吸式挖泥船其局限性是显而易见的。
图3-2 Simon Stevin号自航式绞吸挖泥船图3-3 船体可升降式绞吸挖泥船二、历史绞吸式挖泥船起源于美国。
1884年第一艘绞吸式挖泥船在美国加利福尼亚州西部港市奥克兰使用。
这艘绞吸式挖泥船装有液压绞刀头并被用于疏浚泥沙和岩石。
其输泥管直径为500 mm，泥泵叶片直径为1.8 m。
其设计的主要缺点是绞刀头易被堵塞。
在19世纪末20世纪初，绞吸式挖泥船得到了发展。
如，1896年Beta 号绞吸式挖泥船是为美国芝加哥疏浚公司建造。
这艘挖泥船吃水1.95 m，横梁长12 m，在当时是最大的绞吸式挖泥船。
Beta 号具有两个独立的泥泵并配有直径为850 mm的吸泥管，每个吸泥管分为三段直径为500 mm的管子。
在每个管口处垂直安装了一个直径为1500 mm的绞刀头。
绞吸式挖泥船船体建筑施工要领绞吸式挖泥船W全辗转拖轮船体建筑施工要领121绞吸式挖泥船共 12 页第2页B412目录一．船体建筑基本要领3主要尺度3船体建筑质量检验标准3基本要求3余量要求4主要坡口型式51.5.1 焊接资料81.5.2 焊接要领8二．分段制造要领9船体舯部分段9尾部分段11首部分段11上层建筑分段12三．总组12四．船台合拢12绞吸式挖泥船共 12 页第3页一．船体建筑基本要领1． 1．主要尺度 :总长 :约两柱间长 :型宽 :型深 :设计吃水 :肋距1．2 ．船体建筑质量检验标准建筑质量必定切合 CSQS和本厂标准。
1．3 ．基本要求(1)采用电子计算机进行型线光顺、外板张开、结构放样和板材套料。
(2)分区下料，区划要与施工计划相一致，兼顾钢材利用率的提高。
(3)生产设计中的工位编码，原则上沿用原天津造船公司常例。
(4)设计部门应供应正确的分段结构重量和舾装重量。
对形状较复杂的分段还应供应重量重心地址，供翻身时参照。
并会同施工单位共同确定分段吊环的地址。
绘制分段吊装图册和上层建筑分段总组后的吊装图。
(5)生产设计时，要将人员出入、设备或管系进舱，通风和高效焊接等要求的工艺张口注明在图纸上。
施工车间也可依照需要开适合的工艺孔，但应有圆满的工艺文件并获取验船师和船东代表的认可。
(6)各种放样图纸是船体工艺文件的组成部分，后续各工位无权改动，有问题应经过正常路子反响。
(7)应经过合理的利用资料和严格管理来提高钢材利用率。
工艺文件(含放样图纸)一经形成，不能够任意更正。
在钢材利用率与施工工艺发生矛盾时，应第一考虑施工工艺的要求，防备出现以提高钢材利用率为由，而置施工工艺于不论的现象。
立校订和事故办理记录等制度，减少出错率。
页脚绞吸式挖泥船共 12 页第4页(9)由生产设计确定的生产流程原则上不得更正，如确有更正需要时，应由生产主管部门进行协调。
(10)为能更合理地利用板材，要求放样间除了出外板排板图以外，还应出主甲板排板图、内底板排板图、横纵壁排板图，在排板图上应明确标出坡口形式，如有平直板应标出予拼。
绞吸式挖泥船安全操作规程绞吸式挖泥船是一种专门用于挖泥淤泥的船只，其操作需要遵守一定的安全规程，以确保操作人员的安全和船只的正常运行。
下面是一份关于绞吸式挖泥船安全操作规程的草案，供参考：一、船只操作人员的要求：1. 操作人员必须经过专门培训，了解挖泥船的工作原理、操作规程以及应急措施；2. 操作人员必须持有合法的相关证书，并熟悉船舶操作技能；3. 操作人员必须具备良好的身体素质和健康状况，不得患有导致操作人员安全危险的疾病；4. 操作人员必须穿着合适的劳动防护服装，并佩戴必要的个人防护装备，如安全帽、耳塞、防护眼镜等；5. 操作人员必须严格遵守工作纪律和安全规章制度。
二、船只日常巡检要求：1. 在每次开始工作前，操作人员必须对绞吸式挖泥船进行全面的巡检，并将巡检结果做记录；2. 巡检内容包括但不限于发动机、电路系统、泵浦、绞刀等主要设备的运行状况，以及绞吸管道、抛泥管道、水射管道的连接情况和阻塞状况等；3. 发现异常情况或设备故障时，应及时报告船长或相关负责人，并采取措施进行修复或更换。
三、船只作业操作要求：1. 在进行绞吸式挖泥船作业前，需要确定良好的作业区域，避免船只远离安全水域或过浅水域；2. 挖泥船应垂直对齐作业位置，并保持合适的速度进行挖泥作业；3. 在工作过程中，需要根据实际挖掘情况，调整绞刀的深度和角度，以确保有效挖泥，并避免危险情况的发生；4. 挖泥船在作业过程中，应保持通畅的水流和气流，避免绞刀被泥沙堵塞，以免导致设备故障或事故发生；5. 绞吸式挖泥船在装载泥沙时，应控制好泵浦的运行时间，避免泵浦超负荷运行，并及时将装载的泥沙卸载。
四、船只应急处理要求：1. 在绞吸式挖泥船作业过程中，如遇到紧急情况，应立即停止作业，采取紧急措施，保护操作人员的安全；2. 出现泵浦堵塞、设备故障或其他异常情况时，应及时报告相关负责人，并按照应急预案进行处理；3. 若发生环境事故或意外伤害事故，应立即通知相关部门，并配合进行抢救和事故调查处理；4. 事故调查后，应总结经验教训，并完善安全操作规程。
绞吸式清淤船施工方案一、施工测量1、技术要求（1）、在进场做好临时设施建设的同时，即进行施工测量放样工作。
（2）、为了保证测量精度，在施工前，根据控制点测量放样，并进行再次复核，以保证工程精度。
2、施工要求熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。
当施工中发现控制点有位移迹时，应进行检测，其精度应不低于测设时的精度。
二、设备管网布置。
1、设备调遣方法1.1、疏浚设备的调遣以便捷、安全为原则，将充分利用以往成功的调遣经验，安全、迅速地完成该项调遣任务。
疏浚设备调遣前，由工程人员对调遣线路进行走线勘察，并取得相关道路部门通车允许后即开始调遣工作。
1.2、绞吸式挖泥船直接装平板车调遣进场，通过临时码头吊入河道内。
2、排泥管的布置2.1.1、本工程施工布设一条与绞吸式挖泥船配套的排泥管线。
排泥管线设计以尽量缩短施工排距为原则，并应尽量减小对环境的影响，计划配以生产必需的少量浮管和岸管。
2.1.2、在挖泥船尾根据实际需要连接水上浮管，浮管后接陆地管线一直延伸至堆土围护区，进入排泥堆积场内。
3、管道敷设方法在绞吸式挖泥船后布设实际需要用途的浮管，采用长6m钢管穿设浮筒形式浮管，钢管间用1.5m长的橡胶管柔性连接，使得挖泥船泥浆泵体输出管有良好的活动余地，浮管敷设线路近似流线型弯曲。
因浮管要承受水流、风浪及吹填施工时的冲击力等影响，故管段间的卡夹必须十分牢固可靠，同时严格控制浮管摆幅和线路顺畅，每隔100m双向抛小锚定位，防止水流、风速造成管线大幅度摆动，影响施工生产。
三、调试输泥泵，螺旋绞刀运转是否正常。
四、绞吸船工作过程，根据设计液压传动，带动螺旋绞刀，用大臂直接伸缩放入水下需要开挖位置，调整开挖深度，把泥沙旋起搅拌均匀，再用输泥泵将泥沙吸走排出，支臂下放后主电机旋转带动液压齿轮泵工作，齿轮泵把油输送到分配器，分配器再把油输送到液压马达，旋转带动齿轮箱转动，齿轮箱输出轴旋转带动螺旋绞刀旋转，将泥沙旋起搅拌使之归到刮泥板前入料吸口，输泥泵将泥沙吸进，通过输泥管排送到排泥场，从而达到清淤的目的。
绞吸挖泥船施工技术1 钢桩挖泥船的最大挖宽：最大挖宽受船长限制，一般为船在施工时的水平总长度（记住钢桩于绞刀头之间的垂直距离的1.1~1.2倍）。
挖泥船左右横移摆动时与挖槽中心线形成的摆动夹角以40°(即左右摆动全幅约80°)左右为限，当挖槽宽度超过挖泥船的一次最大挖宽时，必须分条施工。
2 绞吸船顺流。
逆流施工方法：A 顺流施工：此方法多使用于内河疏浚；它实用于挖槽长，工程量大的工程；更适宜挖淤泥或质量要求较高的工程;若在感潮河段可以选顺流历时长的潮流方向更为有利。
缺点是浮管抛设较为困难，因此需下管子锚多，经常需检查管线并要随时适当松缆。
对于流速较大地区或者流向与挖槽交角较大，即宜船位走动，操作上稍有不当排泥管线宜成“死弯”。
B 逆流施工：较适用平流或流速小（缓流）的区域。
优点：水上管线容易抛设，管线使用锚少，管线弯曲均匀，不宜造成“死弯”，易于操作管理。
再就是船位以控制，摆动灵活。
缺点：挖过的槽内极易产生回淤，因此为确保施工质量适当加大超深量。
3 绞吸挖泥船分条。
分段。
分层施工方法：A 分条施工：要开挖的区域宽度大于挖泥船一次最大挖宽时。
一次最大挖宽值确定方法，钢桩定位船长1.1~1.2倍或者船左右摆宽夹角80度。
采用分条施工方法另外情况是挖槽横断面泥层厚薄悬殊，必须采用分条施工。
B 分段施工：当工程的挖槽长度大于浮筒管线的有效伸展长度时；挖槽转向段需要分成若干直线段施工时；设计挖槽规格不一样时；另外同一浅滩航道上，有两处或两处以上分隔浅段时均需分段施工。
C 分层施工：一是工程需开挖水线以上土方。
二是挖槽边坡质量要求较高或者工程要求开挖复式（台阶）边坡。
三是工程泥层厚度大于一次挖泥厚度或者开挖土质较硬。
四是受潮水影响地区，如高潮时挖槽水深超过挖泥船最大挖深，或低潮水深不够挖泥船吃水需要，因此根据潮位变化采用高潮瓦上层低潮挖下层的施工方法。
对挖槽边坡的控制挖槽边坡控制多发生在基建性，且开挖泥层较厚的（分层开挖）疏浚工程中。
一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
有河道段排泥管原则上沿河道布置在水中，不得上岸。
水上吹泥管线必须保证在施工进程中的水上吹泥管线有自然弯曲的足够长度，水陆管线相接处设置平台，采用柔性接头，使水陆管线平顺相接，平台的位置和标高要能适应潮差和水位升降的变化。
木架头的尺寸：管架宽度为1.5～3倍吹泥管直径；二档管架的距离一般与吹泥管的长度一致；管架高程不得低于当地高潮位(或施工期间的高水位)；管架离地面高度如超过2.0m应加设斜撑，纵向可每隔二档设平撑与斜撑；桩长度应满足管架净高与桩尖入土深度的要求(见木管架结构示意图)。
木管架结构示意图管线平台，在浮管与岸管的联接处架设管线平台，平台的平面尺寸通常为2m×4m，高程一般与岸管一致。
由于平台要承受船上三节管、伸缩管、吹泥管及吹砂时水重量的荷载，故平台桩一般都在8根以上，桩尖入土深度要求6m以上，桩顶安放钢质框架以达到均布受力的要求。
吹泥管接头要严密、紧固，为防止砂水渗漏，要两接管段之间必须加密填料。
填料可用牛油麻辫、胶皮垫圈等。
为避免吹砂管接头损坏，管底砌块、衬垫等必须牢固，不能有摇晃、歪斜等现象出现。
吹砂管干线与支线之间可用T型或Y型三通管连结。
在吹填过程中为管壁受到均匀磨损。
延长管子的使用寿命，施工时可以周期性地将管子绕轴旋转，每次转动可按三分之一圆周角进行。
支撑排泥管的基础、支垫物、支架等必须牢靠；排泥口距路基内坡脚的距离不得小于5m，排泥口的高度应高出设计排泥量水位高程30cm以上；在渔船靠岸码头附近，管道可下弯渔船的吃水深度或靠岸边敷设，避免与渔船干扰。
2、水上吹泥管线(浮管)的设置水上浮筒管线承受水流、风浪及吹填施工时的冲击力等影响，所以管段间的卡接必须十分牢固可靠，管线布置要呈近似流线型弯曲。
不可形成死弯，浮筒管线一定要留有足够的富余长度，保证绞吸船在前移一定距离的过程中不必拆换。
水上浮管线要用管线锚加以固定。
浮筒管线在重载情况下仍然露出水面以上，以便于维修和减少水流阻力。
施工中浮管上每隔100m抛设浮管锚一只加以固定。
涨、落水锚间隔布设，根据本区域潮流流速等状况，确定锚缆长度，水上连接按水上浮管间距采用柔性连接。
管线锚的抛设应根据水流潮汐而定。
受潮流影响水域则须涨落流向两侧。
水上浮筒管线与陆上吹砂管线的联接应根据地形和水位变幅来选择适当的联结方式，不仅要联结牢固防止漏泥，并不因水位变动而出现管段严重蹩曲。
a、直接联接：应用钢丝绳将陆上吹泥管线的首端加以固定，第一节浮管也必须用八字钢丝绳固定在岸上，防止因浮管漂动将接头拉脱。
b、管架头联接：即陆上吹泥线通过滩地管架与浮管橡胶轮管连接，架头要设置牢固，一般要架设平、斜撑管架头应用两档管架来支撑，起间距约1～1.5m。
吹泥管需用钢丝绳紧固在横木上。
3、施工注意事项及其它a、在船站吹泥管和水陆管接头的最高部位处，有时也要设置排气阀。
挖泥船开机前，应打开端点排气阀放气，开机时先以低速吹清水，然后才正式开始吹泥。
b、吹填过程中，凡需停机时，都必须先吹清水，冲去水下管中的泥砂，直到排泥口流出清水才停机，以防水下管堵塞。
c、绞吸挖泥船施工中，要特别注意观察仪表，泥层不宜太厚，防止泥层崩塌塞吸口，造成管内真空产生水锤，破坏水下管。
四、加压接力泵站设置本工程输泥管线长初步估算长约25km，按设计规定需要布设1 级加压接力泵船，外排加压接力泵船布设位置可根据清淤区及弃土区的选择架设，除去挖泥船自身排距1.40km 后，泵站的输泥距离约为23.6km，本工程拟调配使用的接力泵船额定排距可达2.50 km,配备10台，完全能满足本工程的需要。

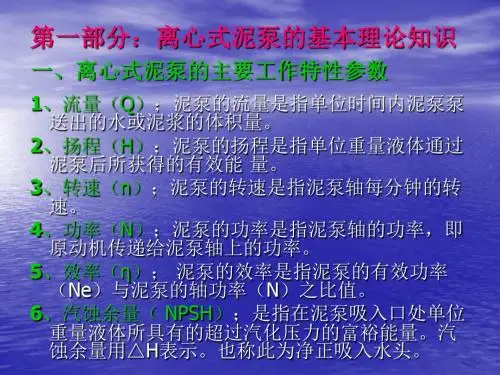

拟调配的接力泵船的主要技术参数:水泵型号：2200—68扬程：68m流量：2200m3/h动力：主机637kW进水管径：￠450mm出水管径：￠450mm五、绞吸船挖泥吹填工程施工1、吹填施工工艺流程图吹填施工工艺流程图2、绞吸式挖泥船配置按照本工程的特点，拟配置绞吸式挖泥船，具体型号为200m3/h 绞吸式挖泥船及直径450mm输泥钢管进行施工。
分析本船的参数要求,能够满足本工程库区施工的要求，该船系可拆解运输的分体式环保绞吸挖泥船，针对本工程库区施工情况的特点，可以通过拆解、陆路运输到现场组装，起吊下水，调遣时不受季节、航区、气候条件限制，可保证进场时间。
本工程水下清淤量406901m3，根据总进度安排，挖泥船清淤工期为365日历天，根据工程总体平面布置，现状地形及施工条件分析，本次选用1艘200m333/h绞吸式挖泥船施工并配备10台接力泵船（可根据实际情况增减）。
3、绞吸式船挖泥吹填1)挖泥测量控制测量包括浚前，施工过程及竣工测量三个阶段。
各阶段的测量方法和要求如下：浚前测量及施工放样①平面控制测量：将根据业主提供的平面控制网点为起算点，采用全站仪分别向岸边幅射布设三个控制点作为本工程的主要控制依据。
②高程控制测量：施工高程控制将根据业主提供的控制点为起算点，采用电磁波三角高程对向观测分别向岸边幅射布设三个控制点，作为本工程高程控制点。
③在开挖前，先对原池底泥面进行测量，以取得全部疏浚区施工前的原泥面标高(水深)，这些数据经监理工程师核实和承认，并绘制成平面和断面图，图纸经施工单位和监理工程师签字。
④施工放样，根据施工图标出开挖的边界线。
放样测站点的高程精度不得低于五等水准测量精度要求。
清淤放样点相对于测站点的点位误差不应超过下表规定。
施工过程测量施工过程测量是为确保正在开挖的区域的工程质量和进度，在挖泥作业期间，保持每周至少一次的施工过程测量，并把测量结果绘制成图及时提交监理工程师检查，施工过程测图不能作为竣工验收的依据。
竣工测量在挖泥结束后进行挖泥竣工测量，竣工验收仅以本次测量为依据，绘制“竣工水深平面图”并提交监理工程师审查，监理工程师在接到竣工图后一周内，应说明验收深度(标高)不合格的需要重新清挖的地段。
测图比例：疏浚工程1:1000测量方法和要求①采用测深仪来进行浚前、施工过程和竣工三个阶段的测量，并符合现场行业标准《水运工程测量技术规范》的要求。
②测量前应对平面控制点，水尺以及测量仪器进行校准，测量资料和图纸应由合同双方代表签字确认。
③浚前和竣工测量应在48小时前通知监理工程师，并在监理工程师代表或检查员在场的情况下进行。
施工中测量应在48小时前通知监理工程师，由监理工程师决定是否派代表或检查员参加。
④挖泥工程测量横断面间距为10米，测点间距为5米，水深误差为0.1米。
⑤保留所有的探测位置记录和测量的行动轨迹等原始资料，与测量成果资料一起交监理工程师审查。
⑥在挖泥结束时，应全面进行一次竣工测量，竣工验收仅以本次测量为依据。
2)进点定位方法绞吸挖泥船采用DGPS进点定位法，船上配备全球定位系统DGPS接收机和装有电子图形控制系统的计算机，并把各挖区的设计坐标点输入计算机后屏幕图形内显示。
施工定位方便快捷。
3)开工展布开工展布是吹泥开工前的准备工作，包括定船位、抛锚、架接水上及岸上吹泥管线等，具体分述如下：a、进点定位进位时按定位方法进入取土区。
钢桩定位的船可松下钢桩，抛左、右边锚。
然后挖泥船自行摆动校正船位，使主桩位于挖泥中线位置，并使绞刀头位于起挖位置。
b、对称钢桩横挖法，一般只需挖左右横移锚用于左、右横移摆动挖泥。
横移锚锚缆长度应足以将锚抛出边线外，锚缆长度视锚型、水域条件而定。
c、边锚抛设边锚一般抛出挖槽边线外90-15m，水域受限制，可以适当缩短些。
4)浮筒管线的抛设浮筒管线一般应在风浪小的水域进行卡接，然后将分段管线拖到预定位置，按顺流、顺风方向逐段连接后再进位。
管线的抛设，由于水域情况差异，抛设程序方法有所不同。
管线锚的抛设为减少水流对管线的压力，稳定管线不使其随流漂移而造成管线脱节或蹩成死角而抛设管线锚，其间隔视管线长度及水流情况而定，一般取100～200 m，锚型及缆长，视流速、底质及风浪而定，风流影响大，底质差时锚重应大些、缆要长些。
当流速不大于1.5 m/S时，可选用500～1000kg的海军锚，锚缆用￠16～25㎜的钢缆。
由锚艇或拖轮进行抛设。
5)操作方法挖泥船施工期间将定期对定位用的仪器进行校验和校准；经常用定位仪器校正船位，以保证实际的开挖位置在设计开挖范围之内；采用分条、分段施工时，应注意条与条之间，段与段之间的衔接，后施工的地段宜适当与先施工的地区重叠一部分，以避免遗留浅埂；挖泥船的挖深指示标尺和仪器，在施工前应进行校验。
施工期应根据船的吃水变化进行修正；在施工过程中，挖泥船应进行自测，自检、互检施工质量，并做好每班施工的地段和自检质量记录。
出现质量问题应及时采取措施。
