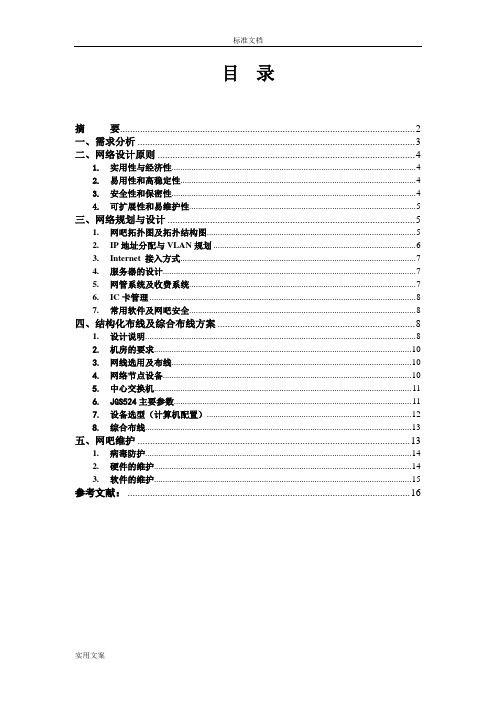

目录摘要 (2)一、需求分析 (3)二、网络设计原则 (4)1.实用性与经济性 (4)2.易用性和高稳定性 (4)3.安全性和保密性 (4)4.可扩展性和易维护性 (5)三、网络规划与设计 (5)1.网吧拓扑图及拓扑结构图 (5)2.IP地址分配与VLAN规划 (6)3.Internet 接入方式 (7)4.服务器的设计 (7)5.网管系统及收费系统 (7)6.IC卡管理 (8)7.常用软件及网吧安全 (8)四、结构化布线及综合布线方案 (8)1.设计说明 (8)2.机房的要求 (10)3.网线选用及布线 (10)4.网络节点设备 (10)5.中心交换机 (11)6.JGS524主要参数 (11)7.设备选型（计算机配置） (12)8.综合布线 (13)五、网吧维护 (13)1.病毒防护 (14)2.硬件的维护 (14)3.软件的维护 (15)参考文献： (16)摘要二十一世纪的重要特征就是数字化、网络化、信息化。
二十一世纪是一个以网络为核心的信息时代。
在这样一个时代，网吧等大型网络信息提供场所必将担任信息服务的载体，并且在较长时间占据相当重要的地位！随着网络游戏、视频点播、在线娱乐等网络应用的层出不穷，网吧的客流量也会与日俱增。
虽然如今的网吧都在朝着大规模、高档次发展，但由于某些客观因素的存在，一些面积不大、机器数量不多的小型网吧在很多地方仍然蓬勃的地发展着，对这一档次的网吧来说，组网方案的选择对其生存起着战略性的作用，为了让各大小型网吧业主可以更好地实现成本控制，本设计在这里为这些特定户型的网吧业主出谋划策。
对于网吧业主来讲，以最低成本的投入创造最佳的网络环境从而最大限度的实现经济效益是至关重要的。
同时在网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引更多消费群打下强有力的基础。
* 关键字、服务器、网吧安全、交换机一、需求分析从20世纪90年代初迅速发展起来的internet，已经飞速改变了人们的生活和工作。
2006年国家政策的调整给网吧行业更是带来了良好的契机，面对如此的机遇，投资网吧行业不失为一种颇具市场经济头脑的行为。
到2008年，中国网吧市场已经发生了很大的变化。
如何留住客户和大规模经营已经成为了网吧的必修课。
为了适应这个发展趋势，现在网吧为了加快网吧的速度和稳定性，必须对网络硬件设备加大投资，打造一流的网吧环境。
随着现代科学技术的迅猛发展，国内的网吧行业发展非常迅速，网吧聊天、看新闻、互动学习、玩网络游戏等等已成为现代中国人特别是青年一代社交和娱乐的一种形式。
人们被其丰富无穷的信息资源、方便快捷的交流方式深深吸引。
但是，许多人没有能力或条件购置上网所需的微机与线路，比如学生、流动人口和收入较低者。
为了满足这些人群的上网需求，网吧应势诞生了。
就我国民目前的收入情况分析，所以投资网吧是一大商机。
用户每月实际花费的上网费用调查：随着互联网的发展，互联网与人们的生活关系日益密切，人们对互联网的使用越来越频繁，可能是导致网民每月花费的上网费用增加的主要原因。
目前，低于50元和50-200元的消费群体占全部上网用户的89.8%。
每月花费在100元及以下的网民比例继续减少，而每月花费超过100元的网民比例继续增加,不考虑价格政策因素影响，此数据表明多数上网用户对上网费用的支付能力。
二、网络设计原则1.实用性与经济性由于网吧一次性资金投入大，设备折旧快，目前外部经营环境差。
另一方面，网吧应用环境比较恶劣，顾客应用水平较参差不齐，因此，在网络的建设过程中，系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。
2.易用性和高稳定性网吧往往缺少专业网络技术人员，因此网络的维护对网吧经营者具有一定的难度，所以如何能够更好的治理和维护网络就成为网络建设时需要考虑的重要问题。
随着网民视野的开阔，对网络稳定性、网络速度提出了越来越高的要求，这就对网络设备稳定性和可靠性提出了严格的要求，而且要保证能长时间不间断稳定工作。
3.安全性和保密性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
同时为了使网络游戏、在线点播、即时通讯和视频会议，金融服务等高实时性要求、高安全、高可靠应用的广泛开展。
如何保证数据的传输安全，视频会议的服务质量，网络游戏不断线等等诸多要求，都对网络的可靠性，安全性和服务质量（QOS）做细致的规划和部署。
4.可扩展性和易维护性为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
把当前先进性、未来可扩展性和经济可行性结合起来，保护以往投资，实现较高的总体性能价格比。
同时需要强化内部网络的监控和管理措施，来预防和快速解决的突发事件。
三、网络规划与设计1.网吧拓扑图及拓扑结构图1.核心层：核心层为全网的主干，全网的数据流在此交换，数据交换量大，因此我们选用背板式网管型中心交换机，支持VLAN的划分。
从网络的拓扑图可以看出，我们采用了主干网冗余设计的方案。
容错骨干网的设计目标是网络主干不存在“单点故障”，通信线路有充分的冗余备份保障手段。
2.汇聚层：汇聚层是整个局域网的核心部分，由于网吧内部的数据交换量特别大，因此，我们在选择汇聚层设备的时候，一定要选择一款合适的汇聚层网络设备。
汇聚层网络设备最好支持网络管理功能，方便我们的管理和维护；汇聚层网络设备的端口数量，最好要比我们设备的网络端口数量多出一些，方便以后我们的网络升级和改造。
3.接入层：我们将这个网络设计成千兆核心，百兆接入到桌面，并配置普通型全千兆交换机作为接入层交换机。
网吧分为三个区，拟定电影专区分配15台计算机，聊天专区20台计算机，并配置无线上网区，专门为商务人士服务，游戏专区分配25台计算机。
2.IP地址分配与VLAN规划网吧的路由内部接口、中心交换机、接入交换机划分在同一个子网内VlanR&S。
IP地址选择10.11.0.0，根据网吧分区将PC机划分为三个网段为：3.Internet 接入方式双光纤接入：为满足不同应用的需要，本网采用双光纤接入，10M电信，10M网通接入。
双端口接入宽带共享式路由器：在双光纤接入的同时配置双端口接入宽带共享式路由器。
这种路由器具有两个广域网端口，它把“一对多”的宽带接入方式变成了“多对多”的方式。
这样可以扩宽了整个局域网的出口带宽，起到了带宽成倍增加的作用。
双端口接入宽带共享式路由器具有平衡网络负载的功能。
4.服务器的设计代理服务器：代理服务器的英文全称是Proxy Server，其功能是代理网络用户取得网络信息。
代理服务器可以大大地提高访问网站的速度和效率，同时减少网络传输流量，提高网络传输速率，节约访问时间，降低访问费用。
游戏服务器：影视服务器是目前网吧所必须创建的。
影为了最大化利用网吧资源，可以把影视服务器同时设置为Web服务器。
影视服务器操作系统建议装Windows Server 2003，Web服务器和FTP服务器由IIS5.0或者IIS6.0即可实现，当然也可以使用其它的专门服务器软件。
影视服务器：根据对网吧用户调查，超过半数的人来网吧是为了玩游戏，因此有必要将游戏服务器由一台单独的服务器实现，这样可以使游戏运行更流畅，而且把游戏服务器连接在游戏专区的汇聚层交换机上，又使相对专一的大规模数据流量限制在本地，是整体网络速度更加提高。
5.网管系统及收费系统网吧在经营过程中需要应对计时收费，服务管理等业务，网吧管理软件在整个过程中能够很好地帮助网吧管理员处理问题，减轻负担，可以极大地方便网吧的管理，提供给用户一个比较完美的网吧环境。
万象妙管家网络管理系统是一款管理功能强大、操作简单应用广泛的网吧管理软件。
此款软件安装简单，只需按提示进行安装，并且功能齐全，涵盖各种计费方式，使用简单。
6.IC卡管理为了要达到网吧的智能化，我们采用IC卡管理的收费，IC卡管理方法可以有效地提高网吧管理水平，减少使用现金带来的管理混乱和网吧员工关系紧张，避免现金流失，阻塞管理上的漏洞，提高了网吧的经济效益和管理效益，使用方法快捷有效、数据统计及时准确，管理安全可靠。
7.常用软件及网吧安全为了满足不同用户的需要，应在网吧机器内安装各类流行的应用软件。
如各类影音视频播放软件，各种解压缩软件，镜像软件，各类游戏，各种即时通讯软件，办公软件，杀毒软件。
高性能的网吧要求高稳定性，而网吧的安全是稳定性的一大因素，因此提高网吧的安全性设计网吧的重点。
局域网入口设置防火墙与防毒墙，防毒墙会扫描通过网关的数据包，然后对这些数据进行病毒扫描，如果是病毒，则将其清除。
网吧服务器的安全至关重要。
及时打补丁、禁止默认共享、禁止修改桌面、禁止修改默认用户名、驱动器的隐藏禁止使用注册表编辑器、禁止使用运行。
四、结构化布线及综合布线方案1.设计说明我们将网吧区域化、模块化，共分为四个区：网络游戏区、视频聊天区，电影娱乐区，无线体验区。
本方案主要着重各个分区对网络的要求，相关分析如下表：➢聊天视频区聊天视频区人群的主要应用为上网,聊天及普通网络小游戏，休闲类小游戏等，这部分用户的应用对机器要求不高，但对价格的敏感程度较高，要不断通过活动的促销来吸引顾客。
分区经营要点：关注灯光、卫生等日常细节。
因为到网吧视频聊天的人群比较少，所以该区分配了15台电脑，一个无线接入点接入交换机，由一个普通24口千兆交换机来接入。
这两个交换机在接到两个核心交换机上，一个文件服务器，一个计费服务器，采用双链路可以防止单点故障。
➢络游戏对战区大部分竞技类游戏玩家对游戏氛围和环境有较高要求，这部分人群多是一组人在同一个地方进行对战。
、网络游戏要玩的顺畅才能吸引更多的游戏玩家。
但是对价格不是很敏感。
分区经营要点：装修时游戏元素的突显，位子设置合理，同时也可利用一下机器外观来加强玩家感受。
同时通过团队对战的优惠活动和组织，形成一个认识游戏朋友，提供集体娱乐场所。
➢电影娱乐专区到网吧看电影听音乐的玩家，对网络速度没有多大的要求，但是他们对电影的缓冲速度和观看流畅性有很大的要求，所以在电影娱乐区专配了一个本地的电影服务器，能够满足电影爱好者的要求。
分区经营要点：网吧设计要布置渲染点电影院的气氛，能够用顾客感受到看电影的气氛，灯光等方面也要做专门的设计，电影服务器要配置写最新的电影和连续剧等，要顾客能够最快的看到最新的电影。
➢无线体验区无线体验区人群的主要应用为上网,聊天及普通网络小游戏，休闲类小游戏等，这部分用户要求网络速度稳定，适当，舒适价格适当不高，要不断通过活动的促销来吸引顾客。
