长形三格化粪池侧面示意图
粪便必须有独立的排粪管道，以免生活洗涤用水流入化粪池，粪槽口要高于粪面，以免淤塞；每个粪池粪面的高度由各池的过粪口下缘的高度决定。每池均设置过粪管，为“├”形管（三叉管），内径为10cm；过粪管下口离池底0.3米。过粪管顶口不应密封，用于沼气排放入下水道。
第三池过粪口接下水道沙井，下缘不能低于沙井水面，否则下水道水反流入粪池。每个池的五个内壁均要批荡，防止粪液渗漏。
农村改厕标准图纸

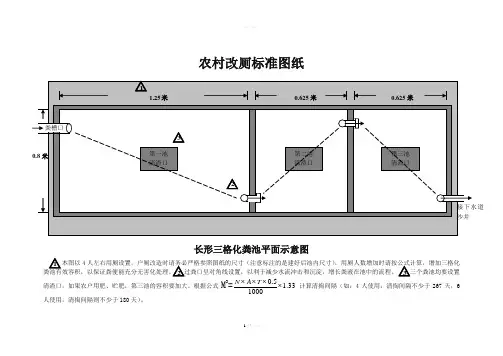

长形三格化粪池平面示意图
本图以4人左右用厕设ห้องสมุดไป่ตู้，户厕改造时请务必严格参照图纸的尺寸（注意标注的是建好后池内尺寸），用厕人数增加时请按公式计算，增加三格化粪池有效容积，以保证粪便能充分无害化处理。过粪口呈对角线设置，以利于减少水流冲击和沉淀，增长粪液在池中的流程。三个粪池均要设置清渣口，如果农户用肥、贮肥，第三池的容积要加大。根据公式M3= 计算清掏间隔（如：4人使用，清掏间隔不少于267天，6人使用，清掏间隔则不少于180天）。
粪便必须有独立的排粪管道，以免生活洗涤用水流入化粪池，粪槽口要高于粪面，以免淤塞；每个粪池粪面的高度由各池的过粪口下缘的高度决定。每池均设置过粪管，为“├”形管（三叉管），内径为10cm；过粪管下口离池底0.3米。过粪管顶口不应密封，用于沼气排放入下水道。
第三池过粪口接下水道沙井，下缘不能低于沙井水面，否则下水道水反流入粪池。每个池的五个内壁均要批荡，防止粪液渗漏。
农村改厕标准图纸

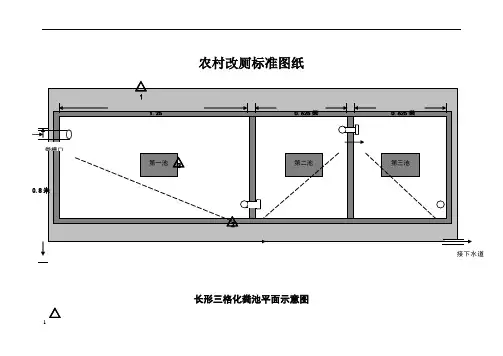

长形三格化粪池平面示意图
本图以4人左右用厕设ห้องสมุดไป่ตู้，户厕改造时请务必严格参照图纸的尺寸（注意标注的是建好后池内尺寸），用厕人数增加时请按公式计算，增加三格化粪池有效容积，以保证粪便能充分无害化处理。过粪口呈对角线设置，以利于减少水流冲击和沉淀，增长粪液在池中的流程。三个粪池均要设置清渣口，如果农户用肥、贮肥，第三池的容积要加大。根据公式M3= 计算清掏间隔（如：4人使用，清掏间隔不少于267天，6人使用，清掏间隔则不少于180天）。
三格化粪池的结构尺寸
三格化粪池的结构尺寸
操作方法
01
通常农村自建房的三个化粪池大小在长2.7米，宽1.5米，深度1.3米左右。
02
三个池子的比例2:1:3.
03
一格和二格之间用过粪管连接。
04
二格和三格之间也要用过粪管连接。
05
三格化粪池怎么建？
第一步：挖坑，按需要做的化粪池大小挖坑。
第二步：池底用混凝土找平。
第三步：红砖砌筑三格式化粪池，然后抹灰做好防水。
第四步：封盖。
06
虽然施工简单，但有几个很关键的要素大家一定要盯着施工队做好:
三个池子的容积比一般为2：1：3，在宽度和深度一样的情况下，也就是说一池，二池，三池的长度比应该为2：1：3如下图所示：
07
一池和二池之间用过粪管连接，过粪管采用长度为70-75cm，内径为15cm的PVC管，过粪管与隔墙的夹角以60度为宜。
二池和三池之间也用过粪管连接，过粪管采用长度为50-55cm，内径为15cm的PVC管，过粪管与隔墙的夹角以60度为宜。
三格化粪池结构图解
厌氧消化
在厌氧条件下，厌氧菌繁殖，将粪便中的有机物分解为简单有机物和气体（沼 气）。
第二格：酸化与继续发酵
酸化
在第二格中，粪便中的蛋白质在酸性和厌氧条件下进一步分解，转化为氨基酸和 氨。
继续发酵
在第二格中，粪便中的纤维素在酸性条件下被分解为糖类，再被转化为脂肪酸和 气体。
第三格：熟化与沉淀
熟化
第三格中的粪便经过前两格的消化处理后，其有机物含量大 大降低，病菌和寄生虫卵被大量杀灭。
扩大适用范围
研究发适用于不同场合的三格化粪池，扩 大其应用范围。
简化维护操作
改进三格化粪池的结构，使其更易于维护和 管理，减少人工操作成本。
05 三格化粪池的维护与使用
定期清理与维护
01
02
03
清理周期
建议每年至少清理一次三 格化粪池，以保持其正常 运转。
清理方法
使用专门的清污工具，如 长柄刷子、吸污泵等，清 理池内沉淀物和污水。
感谢您的观看
THANKS
间有限的场地使用。
易于维护
三格化粪池结构简单， 日常维护工作量较小。
处理效果好
经过三格化粪池处理后 的污水，能够达到一定 的排放标准，减轻对水
体的污染。
缺点
适用范围有限
三格化粪池主要适用于有排水 管道的居住区、办公区等建筑 ，对于无排水管道的地区则无
法使用。
处理能力有限
三格化粪池的处理能力受限于 其容量，对于大量废水的处理 效果不佳。
旅游景点
在一些旅游景点和公共场所，三格 化粪池也被用于提供卫生设施，保 障游客和市民的便利和健康。
特殊环境
在缺乏公共卫生设施的特殊环境下， 如偏远山区、灾害现场等，三格化 粪池也可作为应急卫生设施使用。
在厌氧条件下，厌氧菌繁殖，将粪便中的有机物分解为简单有机物和气体（沼 气）。
第二格：酸化与继续发酵
酸化
在第二格中，粪便中的蛋白质在酸性和厌氧条件下进一步分解，转化为氨基酸和 氨。
继续发酵
在第二格中，粪便中的纤维素在酸性条件下被分解为糖类，再被转化为脂肪酸和 气体。
第三格：熟化与沉淀
熟化
第三格中的粪便经过前两格的消化处理后，其有机物含量大 大降低，病菌和寄生虫卵被大量杀灭。
扩大适用范围
研究发适用于不同场合的三格化粪池，扩 大其应用范围。
简化维护操作
改进三格化粪池的结构，使其更易于维护和 管理，减少人工操作成本。
05 三格化粪池的维护与使用
定期清理与维护
01
02
03
清理周期
建议每年至少清理一次三 格化粪池，以保持其正常 运转。
清理方法
使用专门的清污工具，如 长柄刷子、吸污泵等，清 理池内沉淀物和污水。
感谢您的观看
THANKS
间有限的场地使用。
易于维护
三格化粪池结构简单， 日常维护工作量较小。
处理效果好
经过三格化粪池处理后 的污水，能够达到一定 的排放标准，减轻对水
体的污染。
缺点
适用范围有限
三格化粪池主要适用于有排水 管道的居住区、办公区等建筑 ，对于无排水管道的地区则无
法使用。
处理能力有限
三格化粪池的处理能力受限于 其容量，对于大量废水的处理 效果不佳。
旅游景点
在一些旅游景点和公共场所，三格 化粪池也被用于提供卫生设施，保 障游客和市民的便利和健康。
特殊环境
在缺乏公共卫生设施的特殊环境下， 如偏远山区、灾害现场等，三格化 粪池也可作为应急卫生设施使用。
农村改厕标准图纸
农村改厕标准图纸

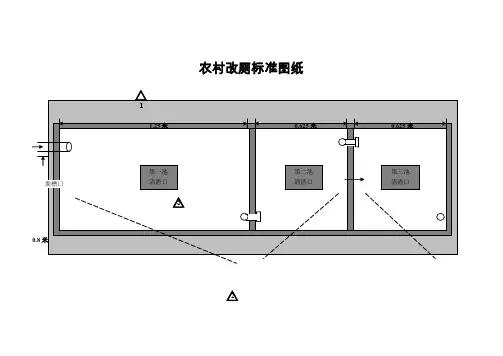

长形三格化粪池平面示意图
