一、双面胶印机功能技术要求(壹台)一、双面胶印机功能技术要求（壹台）规格功能技术要求最大纸张尺寸340×445mm 最小纸张尺寸90×140mm(上输纸90×180mm) 最大图像面积317×438mm 进纸系统通用型双飞达输纸台套准方式推规套准方式控制系统彩色液晶控制面板样张检测印刷样张检测台给纸方式多吸嘴式进纸，进纸静电清除器纸张厚度0.04-0.3mm 输纸高度620mm(上输纸台75mm) 收纸高度670mm 收纸系统链条收纸，收纸台吹气、光电自动检测降低装置，收纸台满纸检测装置，收纸台快速上升装置，收纸静电消除器，收纸台下限开关喷粉装置喷粉量任意选择润湿系统昆派克润湿系统（1根靠版水辊，1根计量辊和1根均水辊），润版液真空循环系统印版尺寸324×492×0.15mm 装版系统EPS自动快捷上下版系统橡皮布橡皮布卡纸检测器，橡皮布自动清洗装置墨路系统11根墨辊（包括两根靠版辊×2），自动墨路清洗装置供油系统集中供油方式（带接油盘）橡皮布尺寸319×488×1.65mm 印刷速度3,000-10,000张/小时（无级变速控制，正点、反点装置）印刷数量计数器印刷数量输入数字键可倒计、正计，印刷中可任意加减、自动累计，预设总印数印版调整纵向运转中调整（上、下部±15mm）横向运转中调整（上、下部±2mm）电机功率主电机 1.5KW/气泵0.75KW 电源单项200至220V，20A服务要求：1、厂家提供理论技术培训，原厂质优价廉配件；2、要求厂家负责免费提供服务，终身不定期维护。

二、吸风式双塔配钉折裁功能技术要求1、配页功能规格功能技术要求输纸方式皮带吸风系统配页最大尺寸350×520mm 配页最小尺寸148×200mm 配页数量双塔各10格纸张重量50~250GSM 单塔配页最高速度12000sph（A4幅面、横向输入、直接输出）配钉折连线速度4000sph 配页机堆纸高度50mm 收纸方式高台收纸自动升降故障检测无纸、卡纸、双张、漏张电源220V单相/50Hz2、钉折裁一体功能规格功能技术要求纸张克重60—200GSM 封面克重80—300GSM 纸张幅面骑马钉：203×127mm—520×356mm天头/侧边/角部装订：160×127mm—298×356mm 最大设定厚度骑马钉：22页，80GSM天头/侧边/角部装订：55页，80GSM 最大裁切厚度6mm 骑马钉卡纸尺寸119×240mm 连线加工速度最高4000册/小时装订钉式生产型铁丝钉电源220V单相/50Hz 段房编程设定触摸屏式界面设定天头/侧边/角部装订卡纸尺寸110×119mm 规格功能技术要求循环配页功能5张纸以下配页可交替实现不间断工作插页功能实现无碳复写、数码印刷、按需印刷纸张、配、插页功能混配功能不同厚度、大小的纸张可同时处理超页码配页功能单塔可同时进行最多13张纸的配页加工双塔同时输出功能左侧塔输出到高台收纸机，右侧塔输出到钉折切书册加工触摸屏编程触摸屏采用国际标准图形界面菜单式控制编程软件控制编程软件可不断升级检测功能双重皮带、双张控制结构设计，确保高速配页、顺畅不卡纸纸张自检输纸通道居中，根据纸张幅面自动调整钉折裁切系统的机器位置自动排出漏张、双张不加工、不停机，自动排出功能装订方式平钉、角钉、骑马钉、钉头间隔自动调整菜单界面设定操作简单、自动设定文件尺寸、钉书位置、折辊压力及裁切、特殊尺寸文本、菜单界面设置光电检测输纸、钉钉、折业、裁切、树枝通道，要有光电追踪检测，确保输纸快速通畅压力监测、废纸回收折纸压力可调、适应不同厚度、类型纸张，切边刀设有吹风散热装置，配备废纸回收仓满停机报警保护装置服务要求：1、厂家提供专业理论技术培训，厂家工程师直接维修服务；2、软件技术免费升级。

三、黑白高速印刷机功能及技术要求（贰台）名称功能及技术要求复印模块预热时间：小于5分钟输出分辨率：600×600dpi原稿尺寸：最大297×432mm 纸张和书籍首份输出时间：3秒持续复印速度: A4 110页/分钟A3 55页/分钟打印模块输出分辨率：标准600×600dpi超精细1200×1200dpi打印速度：A4 110页/分钟A3/A4双面同速A3 55页/分钟硬盘容量: 40G内存容量: 512MB网络接口：以太网接口扫描模块原稿尺寸：最大A3分辨率：600*600dpi，400*400dpi300*300dpi，200*200dpi扫描速度：100页/分钟：一次完成双面扫描可扫描到信箱、扫描到电子邮件、扫描到PC扫描数据格式：TIFF、PDF、XDW、MTIFF扫描存储量：3000份文件/15000页文件供纸模块双面自动输稿器：纸重38g-200g(单面模式) 50g-128g(双面模式) 输稿器容量：250张纸盒：六个纸盒可实现自动切换，实现工作不间断加纸，支持不停机换粉纸盒供纸尺寸：最大330×488mm 最小：A5 纸张支持重量：52g-253g 供纸类型：常规纸、厚纸、透明胶片、标签纸、带耳纸名称功能及技术要求完成装订模块插页器可自动插入预印的彩色封面容量200张（80g）纸张尺寸A3-B5纸重60g-220g 装订标准多用途装订器钉装最大纸张：100张（52g-162g）打孔：2孔或4孔小册子装订：骑马钉（15张）网络工具及管理彩色中文液晶触摸屏式控制面板CentreWare EasyOperator 管理软件可进行搜索打印机、监控打印机、驱动程序设置或添加快捷图标等操作可方便的设置多个用户帐户和地址簿，创建和管理单独的作业流，可查看设备的使用日志电源要求电源：200－240伏，15安耗电量：睡眠模式105瓦操作时最高3.1千瓦操作环境温度10度－32度相对湿度15％RH-85%RH 随机配备的软件可变数据打印：Print、ShopMail实现可变数据打印，可针对名片、会签、贺卡、公文等，在指定区域进行可变数据的处理。

佳萌锐普Vprint数码打印系统保证与方正排版系统的连接打印实现电子书版无缝连接打印，改变过去方正格式排版后的电子文件无法通过高速打印机直接打印的状态，并且可随机实现拼版、折手的相关印刷要求，文件的管理软件Docuworks。

其它要解决臭氧排放问题服务要求：由厂家直接提供全面保修维养服务，原厂耗材，厂家工程师直接维修；市区内2小时内到达现场；提供免费800电话服务。

四、（柯式）数码打印、复印机功能技术要求（贰台）名称功能及技术要求分辨率600pi/1251pi 打印速度每分钟92张A4（每小时5520张）双面打印自动双面，一次完成供纸能力四个纸盒；共4600张(60g-170g) 纸盒1\2 纸盒1\2 600×2=1200张纸盒3\4 大容量纸库1700张×2=3400张纸张尺寸A3,A4 自定义尺寸用户可在210mm*297mm—304mm*457mm之间（最大至12”×18”）纸张范围所有纸盒均接受60g-200g纸张纸张显示纸量显示和空纸盒自动检测纸盒选择根据纸型自动选择纸盒和同纸型纸盒自动转接进纸设计空气吸分进纸系统出纸容量最多达到4000页A4 堆栈设计自动分套，堆栈满后会自动停止能量控制自动待机模式、自动关机模式、休眠模式、叫醒模式臭氧排放量每平方米（低于0.04的排放标准）几乎无臭氧排放控制器硬件3.0GHZ Pentium 4 内存标配512 MB 硬盘双硬盘设计，最少40GB操作系统WIN2X操作系统打印数据格式PCL ,PostScript 连接方式TCP/IP using LPR/LPD,FTP 服务要求：具有Scan logic 软件，具备整合数码文件处理系统的扫描模块；具有Steraming ps/pcl 软件，支持ps和pcl打印；佳萌锐普数码印刷流程软件：可完全兼容方正排版系统，支持各种系统和各类型中文字库，并可直接监控设备状态，设备的各种状态包括离线、预热、就绪、缺纸、卡纸、维护状态、选件状态、错误等都可以反馈给流程，实现对印刷作业和设备的完全高度和监控；流程完全支持数码印刷所需的各种排版折页功能，并能和数码印刷设备自带的拼版折页装订装置紧密配合。

支持平订、骑马订、胶订等折手装订处理，提供普通常用的1×2、2×2、2×4的平订、骑马订折手模板，可根据特殊需要自定义模版，完成个性化折手处理；所有界面都使用简体中文界面；可以实现自动在每一份文档的封面指定位置输出连续可变号码；由厂家提供原厂服务，并提供相应的承诺证明；厂家直接提供维修保养服务、质优价廉耗材及配件；厂家指定专业培训工程师软硬件上门服务；市区内2个工作小时内到达现场服务，7*24小时服务（国家法定的节假日除外）。

五、（出口标准）微机程控切纸机技术要求规格功能技术要求1、功能组件 10.5触摸屏程控切纸机要求采用美国原装电脑，其中包括10.4平板式真彩显示屏；要求美国全进口电动机；具有编程和图示，语言选择和特有的设备保养纪录，故障排除进行提示记录和整个裁切过程进行监控，便于管理等功能；该机采用进口液压系统，其中包括德国WESSLE公司液压系统，意大利的油泵；各种进口的油封及密封圈，采用双液压系统，压力更大、更稳定；电器系统采用进口电器元器件，其中包括西门子、松下、欧姆龙等电器元器件；采用内置式电子刀锁，安全性能更稳定。

2、技术要求要求该及裁切精度达到0.1mm—0.15mm（一米范围之内）最大裁切门幅920mm最大裁切长度920mm最大裁切高度120mm最大压纸压力3000N主电机功率3kw机械裁切速度40次/分钟除标配外，另购出口型高速钢刀片2片服务要求：1、由厂家直接提供服务，原厂配件耗材，厂家工程师直接维修服务。

六、彩色专业数码印刷机主要技术要求专业彩色数码系统，后背式EFI bustle服务器支持黑白/彩色打印、复印、扫描、多种装订形式打印/复印速度：黑白A4：65页/分钟。

彩色A4：50页/分钟，双面不降速预热时间：开机后2分30秒首份输出时间：7.8秒彩色，4.3秒黑白打印输出分辨率：2400×2400dpi，32束激光成像自动进稿器扫描原稿速度：50ipm彩色，100ipm黑白：一次完成双面扫描自动进稿器承载纸张容量：250张自动进稿器承载纸重：38g-200g（单面模式）50g-128g（双面模式）四个纸盒可实现自动切换，实现工作不间断加纸，支持不停机换粉供纸尺寸：最大320×488mm，330×483mm供纸重量：60gsm-300gsm标准供纸容量：1140+870+500×2+250=3260EFI控制服务器支持色彩管理系统6.0e版本支持LINUX操作系统2.0GHz CPU，256M内存，40G硬盘标准多用途装订器：钉装最大纸张：50张；打孔：2孔或4孔支持小册子装订：骑马钉15张含10.4英寸的彩色中文液晶触摸屏式控制面板配套软件：可变数据打印软件Print Shopmail，实现与方正排版系统无缝输出；文件的管理软件Docuworks。

合集下载

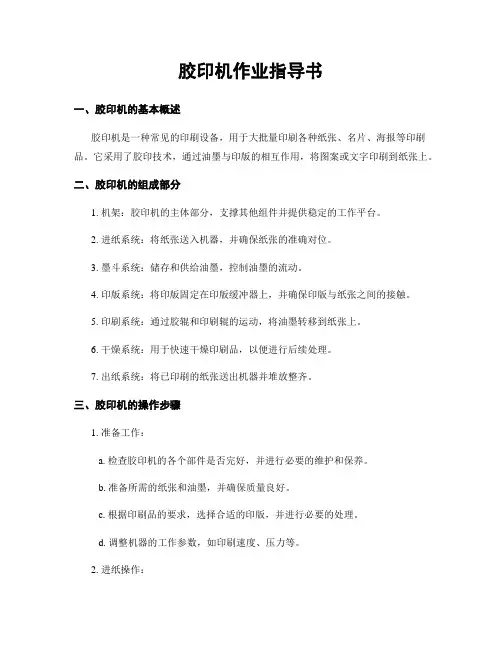

胶印机作业指导书
