过盈配合的装配方法

过盈配合装配分析总结摘要：由于过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，并且由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速，还有轴承的安装是否正确，直接影响轴承使用时的精度、寿命和性能。

关键字：过盈配合；装配；热装；冷装正文;过盈配合的装配是将较大尺寸的被包容件（轴件）装入较小尺寸的包容件（孔件）中。

如下图中间；过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，例如齿轮、联轴节、飞轮、皮带轮、链轮与轴的连接，轴承与轴承套的连接等。

由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速。

过盈配合要求零件的材料应能承受最大过盈所引起的应力，配合的１连接强度应在最小过盈时得到保证。

常用的装配方法有压装配合、热装配合，冷装配合等。

过盈配合中的公差带分布情况参考下表1表1 过盈配合中的公差带分布状况一、常温下的压装配合常温下的压装配合适用于过盈量较小的几种静配合，其操作方法简单、动作迅速，是最常用的一种方法。

根据施力方式不同，压装配合分为锤击法和压入法两种。

锤击法主要用于配合面要求较低、长度较短，采用过渡配合的连接件；压入法加力均匀，方向易于控制，生产效率高，主要用于过盈配合，过盈量较小时可用螺旋或杠杆式压入工具压入，过盈量较大时用压力机压入。

其装配工艺如下：２1、验收装配机件机件的验收主要应注意机件的尺寸和几何形状偏差、表面粗糙度、倒角和圆角是否符合图样要求，是否光掉了毛刺等。

机件的尺寸和几何形状偏差超出允许范围，可能造成装不进、机件胀裂、配合松动等后果；表面粗糙度不符合要求会影响配合质量；倒角不符合要求或不光掉毛刺，在装配过程中不易导正和可能损伤配合表面；圆角不符合要求，可能使机件装不到预定的位置。

机件尺寸和几何形状的检查，一般用千分尺或0.02mm 的游标卡尺，在轴颈和轴孔长度上两个或三个截面的几个方向进行测量，而其他检测项靠样板和目视进行检查。

过盈配合是指配合零件之间的公差设计为负公差，使得配合零件之间存在一定
的间隙，需要通过力的作用将零件装配在一起。

过盈配合的装配方法通常有以
下几种：
1.冷装配：将一个零件放入冰箱或者冰水中降温，然后将其与另一个零件
进行装配。

由于降温后的零件会收缩，因此可以更容易地进行装配。

2.热装配：将一个零件加热至一定温度，然后将其与另一个零件进行装配。

由于加热后的零件会膨胀，因此可以更容易地进行装配。

3.涂抹润滑剂：在配合零件表面涂抹一层润滑剂，以减小零件之间的摩擦
力，从而更容易进行装配。

4.用锤子轻敲：将一个零件轻轻地敲打，使其在另一个零件上滑动，从而
更容易进行装配。

5.用液压或气压装配：利用液压或气压的力量，将一个零件推入另一个零
件中，从而进行装配。

需要注意的是，过盈配合的装配需要掌握一定的技巧和经验，以避免装配过程
中对零件造成损坏或变形。

在进行过盈配合的装配时，应该特别小心，避免使
用过大的力量，以免对零件造成不可逆的损坏。

过盈配合装配分析总结摘要：由于过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，并且由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速，还有轴承的安装是否正确，直接影响轴承使用时的精度、寿命和性能。

关键字：过盈配合；装配；热装；冷装正文;过盈配合的装配是将较大尺寸的被包容件（轴件）装入较小尺寸的包容件（孔件）中。

如下图中间；过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，例如齿轮、联轴节、飞轮、皮带轮、链轮与轴的连接，轴承与轴承套的连接等。

由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速。

过盈配合要求零件的材料应能承受最大过盈所引起的应力，配合的１连接强度应在最小过盈时得到保证。

常用的装配方法有压装配合、热装配合，冷装配合等。

过盈配合中的公差带分布情况参考下表1表1 过盈配合中的公差带分布状况一、常温下的压装配合常温下的压装配合适用于过盈量较小的几种静配合，其操作方法简单、动作迅速，是最常用的一种方法。

根据施力方式不同，压装配合分为锤击法和压入法两种。

锤击法主要用于配合面要求较低、长度较短，采用过渡配合的连接件；压入法加力均匀，方向易于控制，生产效率高，主要用于过盈配合，过盈量较小时可用螺旋或杠杆式压入工具压入，过盈量较大时用压力机压入。

其装配工艺如下：２1、验收装配机件机件的验收主要应注意机件的尺寸和几何形状偏差、表面粗糙度、倒角和圆角是否符合图样要求，是否光掉了毛刺等。

机件的尺寸和几何形状偏差超出允许范围，可能造成装不进、机件胀裂、配合松动等后果；表面粗糙度不符合要求会影响配合质量；倒角不符合要求或不光掉毛刺，在装配过程中不易导正和可能损伤配合表面；圆角不符合要求，可能使机件装不到预定的位置。

机件尺寸和几何形状的检查，一般用千分尺或0.02mm 的游标卡尺，在轴颈和轴孔长度上两个或三个截面的几个方向进行测量，而其他检测项靠样板和目视进行检查。

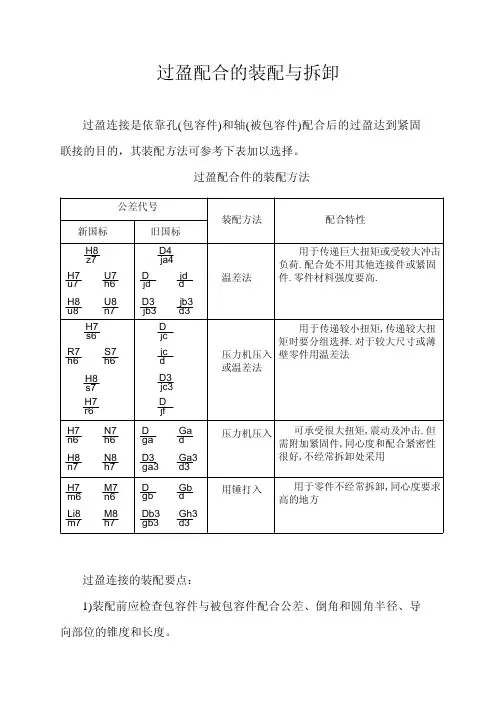

过盈配合的装配与拆卸过盈连接是依靠孔(包容件)和轴(被包容件)配合后的过盈达到紧固联接的目的，其装配方法可参考下表加以选择。

过盈配合件的装配方法用于零件不经常拆卸,同心度要求高的地方m7Li8M8h7d3Gh3Db3gb3gb D Gb d n6M7H7m6用锤打入可承受很大扭矩,震动及冲击.但需附加紧固件,同心度和配合紧密性很好,不经常拆卸处采用压力机压入n6H7N7h6d Ga D ga ga3D3Ga3d3h7N8H8n7r6H7jc3D3D jfd jc 用于传递较小扭矩,传递较大扭矩时要分组选择.对于较大尺寸或薄壁零件用温差法压力机压入或温差法H7s6D jc h6R7S7h6H8s7u8H8U8n7d3jb3D3jb3jd D jd d h6U7H7u7ja4D4z7H8 用于传递巨大扭矩或受较大冲击负荷.配合处不用其他连接件或紧固件.零件材料强度要高.温差法旧国标新国标配合特性装配方法公差代号过盈连接的装配要点：1)装配前应检查包容件与被包容件配合公差、倒角和圆角半径、导向部位的锥度和长度。

2)压装配合表面粗糙度必须符合要求。

压装前必须涂以润滑油以免产生擦伤。

3)压装过程要保持连续，不宣太快，一般压入速度为2—4mm ／min 。

4)装配时要保持轴孔中心一致，不得倾斜。

薄壁或配合面较长的联接件，最好垂直装入。

5)热装零件加热要均匀。

加热温度一般不宜超过320℃，淬火件不超过250℃。

6)装配中不要遗漏预先放入的零件如：挡环、侧盖、密封圈等。

7)装配底被包密件内孔将有一定收缩。

对孔内尺寸有严格要求时，应预先留出收缩量或重新加工内孔。

一．常温下的压装配合采用压装配合，首先应计算压入力，其经验公式见表。

i---实测过盈量,mm D---包容件外径,mmL---包容件与被包容件的配合长度,mmd---被包容件外径,mmP---压入力,KN +6.35+0.3P=D d )(d D 42ixL[ixL]28-1Dd ()22)(dD P=当轴为钢,孔为铸铁时当轴与孔为钢时根据计算出的压力增大20—30％选用压力机。
