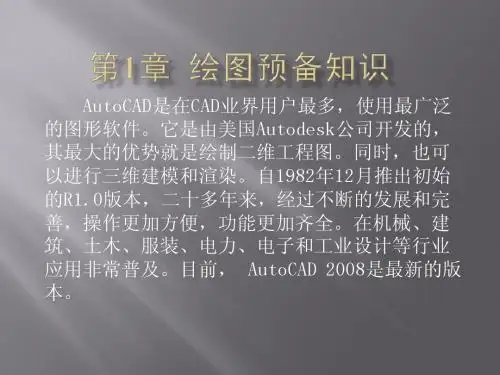

第1章 AutoCAD2008基本知识

AutoCAD 2008中文版 机械制图应用与实例教程
第1章 AutoCAD绘图环境及基本操作
本章学习目标
AutoCAD用户界面的组成。 调用AutoCAD命令的方法。 选择对象的常用方法。 快速缩放、移动图形及全部缩放图形。 重复命令和取消已执行的操作。 图层、线型及线宽等。
本章大纲
• 当移动鼠标光标时，绘图区域中的十字形光标会随之移 动，与此同时在绘图区底部的状态栏中将显示光标点的 坐标读数。单击该区域可改变坐标的显示方式。
• 绘图窗口包含了两种绘图环境：
➢模型空间。
➢图纸空间。
• 绘图窗口底部有3个选项卡
，默认情况
下，【模型】选项卡是按下的，表明当前的绘图环境是
模型空间，用户在这里一般按实际尺寸绘制二维或三维
1.2 设置图层、线型、线宽及颜色
AutoCAD图层是透明的电子图纸，用户把各种类型的 图形元素画在这些电子图纸上，AutoCAD将它们叠加在一
起显示出来。如图所示，在图层A上绘制了挡板，图层B上 绘制了支架，图层C上绘制了螺钉，最终显示结果是各层
内容叠加后的效果。
1.2.1 创建及设置机械图的图层
（4）打印/不打印：单击 图标，就可设定图层是否打印。 指定某层不打印后，该图层上的对象仍会显示出来。
1.2.3 修改对象的图层、颜色、线型和线宽
• 要在某个图层上绘图，必须先使该层成为当前层。打 开【图层】工具栏上的【图层控制】下拉列表，选择 一个图层，该层就成为当前层。
• 如果用户想把某个图层上的对象修改到其他图层上， 可先选择该对象，然后在【图层控制】下拉列表中选 择要放置的图层名称。操作结束后，下拉列表自动关 闭，被选择的图形对象转移到新的图层上。
一、用矩形窗口选择对象

中文版AutoCAD 2008基础教程
1.3 图形文件管理
在AutoCAD中，图形文件管理一般包括创建新文件，打开已有的图形文 件，保存文件，加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
中文版AutoCAD 2008基础教程
栅格模式 极轴模式 对象追踪 动态输入 模型或图纸空间
注释比例 注释可见性 状态行菜单
中文版AutoCAD 2008基础教程
1.2.8 AutoCAD 2008的三维 建模界面组成
在AutoCAD 2008中，选择“工具”|“工作空间”|“三维建模”命令， 或在“工作空间”工具栏的下拉列表框中选择“三维建模”选项，都可以快速 切换到“三维建模”工作界面。
设置测量单位的当前类型。 该 值包括“建筑” 、 “小数” 、 “工 程” 、 “分数”和“科学” 设置线性测量值显示的小数 位数或分数大小 控制插入到当前图形中的块 和图形的测量单位
设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆、 “美国”和“常规” 。
在AutoCAD中，绘图窗口是绘图工作区域，所有的绘图结果都反映在这 个窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。 如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上 的箭头，或拖动滚动条上的滑块来移动图纸。
中文版AutoCAD 2008基础教程
1.2.6 命令行与文本窗口
中文版AutoCAD 2008基础教程
2.1.4 自定义工具栏
ZWCAD是一个比较复杂的应用程序，它的工具栏设计的内容很多，通常 每个工具栏都由多个图标按钮组成。为了能够最大限度地使用户在短时间内熟 练使用，ZWCAD提供了一套自定义工具栏命令，从而加快工作流程，还能使 屏幕变得更加整洁，消除了不必要的干扰。 定位工具栏 自定义工具栏

中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
1.2.6 命令行与文本窗口
“命令行”窗口位于绘图窗口的底部，用于接收输入的命令，并显示 AutoCAD提示信息。在AutoCAD 2008中，“命令行”窗口可以拖放为浮动窗 AutoCAD提示信息。在AutoCAD 2008中，“命令行”窗口可以拖放为浮动窗 口。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
1.3.2 打开图形文件
选择“文件”|“打开”命令(OPEN)，或在“标准注释”工具栏中单击 选择“文件”|“打开”命令(OPEN)，或在“标准注释”工具栏中单击 “打开”按钮 ，此时将打开“选择文件”对话框。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程 1.1.1 计算机绘图的概念
计算机绘图系统由软件系统和硬件系统组成。其中，软件是计算机绘图系 统的核心，而相应的系统硬件设备则为软件的正常运行提供了基础保障和运行 环境。另外，任何功能强大的计算机绘图系统都只是一个辅助工具，系统的运 行离不开系统使用人员的创造性思维活动。因此，使用计算机绘图系统的技术 人员也属于系统组成的一部分，将软件、硬件及人这三者有效地融合在一起， 是发挥计算机绘图系统强大功能的前提。
中文版AutoCAD 2008基础教程 中文版AutoCAD 2008基础教程
1.2 AutoCAD 2008的界面组成 的界面组成
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和 2008为提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释” AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释” 工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口 与命令行、状态栏等元素组成。 标题栏 菜单栏 “面板”选项板 工具栏 绘图窗口 命令行与文本窗口 状态栏 AutoCAD 2008的三维建模界面组成 2008的三维建模界面组成

4．相对极坐标
用相对于上一已知点之间的距离和与上一已 知点的连线与X轴正向之间的夹角来确定输入点 的位置。格式为“@长度<角度”。
1.6 基本操作 直线命令 删除命令 放弃命令 重做命令 命令的中止
1.6.1 直线的绘制 利用“直线”命令可以绘制出任意多条首尾相 连的直线段，即折线。 调用命令的方式如下： 菜单：执行“绘图 |“直线”命令 图标：单击“绘图”工具栏中的 图标按钮 键盘命令：LINE 或 L



本章将介绍的主要内容和新命令有： 启动AutoCAD2008的方法 AutoCAD2008中文版经典工作空间界面介绍 启动和响应命令的方法 点输入的方法 LINE直线命令 ERASE删除命令 命令的放弃、重做和中止 图形文件的管理 退出AutoCAD2008的方法
1.1 启动AutoCAD 2008 ,有下列两种方法
状态行 状态行位于屏幕的最底端。其左侧显示当前 光标在绘图区位置的坐标值，如果光标停留在工 具栏或菜单上，则显示对应命令和功能说明。从 左往右依次排列着10个开关按钮，分别对应相关 的辅助绘图工具，即“捕捉”、“栅格”、“正 交”、“极轴”、“对象捕捉”、“对象追踪”、 DUCS、DYN、“线宽”和“模型/图纸”
（1）双击桌面上 AutoCAD2008快捷方式图标
（2）单击Windows任务栏上的“开始”|“程 序”| Autodesk|AutoCAD2008 Simplified Chinese|AutoCAD 2008
1.2 AutoCAD 2008经典工作空间界面介绍
AutoCAD 2008 和 AutoCAD 2007 相 比 除 了 原 有 的 “AutoCAD经典”和“三维建模”工作空间外，又新增了 “二维草图与注释”工作空间。选择“AutoCAD经典”进 入传统的用于绘制二维工程图的工作空间，经典工作空间 界面主要由下列窗口元素组成： 标题栏 菜单栏 工具栏 状态行 命令行窗口 绘图区
