截水沟、排水沟、跌水沟技术交底卡备课讲稿

截水沟技术交底1. 简介1.1. 定义截水沟是指在降水流经场地内的过程中，对场地内的雨水进行拦截、收集、引导和处理的排水设施。

截水沟通常和雨水收集池、渗滤井等土木工程配合使用，以达到有效的雨水收集和利用效果。

1.2. 目的截水沟的建设目的在于避免雨水对场地设施和人员造成影响，同时收集雨水作为灌溉用水或注入地下水库等二次利用的管道。

2. 施工过程2.1. 设计在进行截水沟技术交底前，需要根据现场实际情况进行详细的调查和勘察，同时结合设施建设要求、地形、气候等因素进行精细设计。

2.2. 布置工程截水沟施工需要进行工程布置，包括人员组织、设备配置、材料采购、施工计划制定等工序。

2.3. 施工操作基于工程布置，进行钻破、挖掘、设置框架、铺设管道、PC压力成型、检验、填充等操作。

在施工过程中，需要注意现场施工安全、操作规范和施工现场整洁等问题。

3. 验收截水沟工程竣工验收是对工程质量和工程安全的检验。

验收内容包括工程设计文件的交验，工程质量的检验，安装、验收证书的签发等步骤。

在验收过程中，需要严格执行验收程序和规范，确保工程质量符合规定要求。

4. 注意事项4.1. 安全防护截水沟施工需要进行专业技术操作，需要严格执行安全操作规程，保证施工人员的安全。

4.2. 成本控制在进行截水沟施工时，需要严格控制成本，提高工程效益和投资回报率。

4.3. 环境保护截水沟建设需要保护环境，遵循环保要求，避免造成环境污染和生态破坏。

同时，还需要考虑截水沟建设的可持续性，实现环境保护和经济效益的统一。

5. 结论截水沟技术交底是保证工程施工顺利、成本控制和工程验收的关键步骤。

在技术交底中，需要操作规范、安全防护、环境保护和质量控制等方面达到标准，确保截水沟工程施工和验收符合规定要求。

一、交底对象全体参与混凝土截水沟施工的施工人员、技术人员、管理人员。

二、交底目的为确保混凝土截水沟施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生率，特进行本次安全技术交底。

三、交底内容1. 一般安全规定（1）参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

（2）正确使用个人防护用品，进入施工现场必须戴好安全帽，系好安全带，执行安全防护措施。

严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

（3）夜间作业必须有足够的照明设施，严禁使用碘钨灯。

（4）机械操作人员必须熟悉设备的使用性能和安全操作规程，设备技术状态必须良好，安全设施齐全有效。

2. 针对性安全交底内容（1）施工准备1）认真熟悉图纸，核实桩位位置，熟悉相关构造及材料要求。

2）使用经过校验合格的定型挖斗、水沟滑模机、罐车、渣土车、水准仪、GPS等设备。

3）对原材料和半成品进行检验、试验。

（2）施工顺序及工艺流程1）场地平整：施工前对施工段落水沟的原地面进行平整，根据排水方向调整出纵向的排水坡度。

2）测量放样：根据施工图纸，对施工段落水沟中心及边桩进行放样，为控制水沟线型直线段每隔20m进行放样（曲线段根据曲线半径缩短间距），并及时做引桩且标出桩顶标高，根据控制桩用白灰洒出水沟开挖线。

3）沟槽开挖：根据水沟沟槽尺寸定制标准定型挖斗，沟槽开挖采用挖机定型铲斗一次性开挖成型。

开挖前根据测量放样所放定位桩用白灰洒出开挖线，根据所洒开挖线和挖机宽度洒出挖机作业行驶路线，作业时由专业技术人员指挥挖机沿所洒行驶路线倒退行驶作业，确保所开沟槽线型美观，并根据引桩桩顶标高借助水准仪控制挖机所开槽的顶标高。

4）混凝土浇筑：混凝土集中拌制，采用专用运输车运输到施工现场。

5）养护：混凝土浇筑完成后，应及时进行养护，保证混凝土强度达到设计要求。

（3）注意事项1）人工搬运材料时，应听从指挥信号，搬运过程中注意安全，防止物体打击。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工队伍：________________________5. 施工负责人：________________________二、安全交底内容（一）一般安全规定1. 参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

2. 正确使用个人防护用品，进入施工现场必须戴好安全帽，佩戴防护眼镜，佩戴防尘口罩，穿着防滑鞋，执行安全防护措施。

3. 严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

4. 夜间作业必须有足够的照明设施，严禁使用碘钨灯。

5. 机械操作人员必须熟悉设备的使用性能和安全操作规程。

6. 设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。

7. 作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。

8. 由于路面施工车辆较多，施工人员注意车行安全。

（二）针对性安全交底内容1. 施工现场设置安全警示标志，确保施工区域安全。

2. 在施工过程中，严格按照施工图纸进行施工，确保工程质量。

3. 施工人员应熟悉施工图纸，了解施工工艺，确保施工质量。

4. 在施工过程中，严格按照施工顺序进行，确保施工安全。

5. 人工搬运材料时，应听从指挥信号，确保搬运过程中的安全。

6. 在挖掘、搬运、运输过程中，注意地面、坑洞、坑井等危险区域，防止发生坠落、坍塌等事故。

7. 在进行截水沟施工时，注意观察周围环境，防止因施工导致周边设施损坏。

8. 严禁在施工区域内进行无关活动，防止发生意外伤害。

9. 严格把控施工材料质量，确保施工质量。

10. 施工结束后，清理施工现场，确保施工现场整洁。

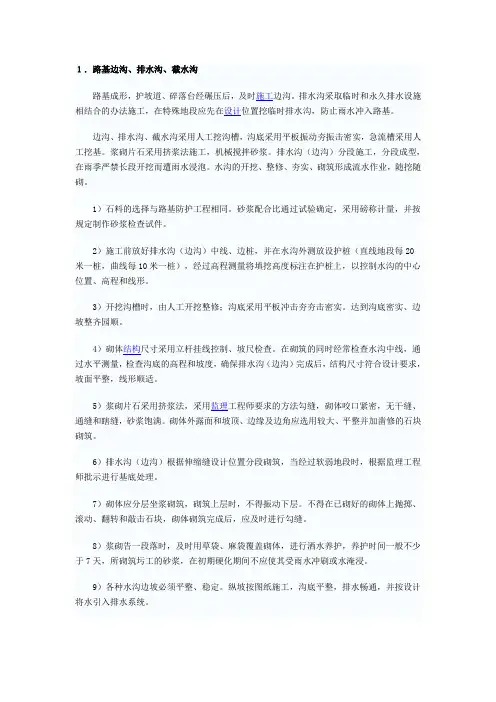

１．路基边沟、排水沟、截水沟路基成形，护坡道、碎落台经碾压后，及时施工边沟。

排水沟采取临时和永久排水设施相结合的办法施工，在特殊地段应先在设计位置挖临时排水沟，防止雨水冲入路基。

边沟、排水沟、截水沟采用人工挖沟槽，沟底采用平板振动夯振击密实，急流槽采用人工挖基。

浆砌片石采用挤浆法施工，机械搅拌砂浆。

排水沟（边沟）分段施工，分段成型，在雨季严禁长段开挖而遭雨水浸泡。

水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。

1）石料的选择与路基防护工程相同。

砂浆配合比通过试验确定，采用磅称计量，并按规定制作砂浆检查试件。

2）施工前放好排水沟（边沟）中线、边桩，并在水沟外测放设护桩（直线地段每20米一桩，曲线每10米一桩），经过高程测量将填挖高度标注在护桩上，以控制水沟的中心位置、高程和线形。

3）开挖沟槽时，由人工开挖整修；沟底采用平板冲击夯夯击密实。

达到沟底密实、边坡整齐园顺。

4）砌体结构尺寸采用立杆挂线控制、坡尺检查。

在砌筑的同时经常检查水沟中线，通过水平测量，检查沟底的高程和坡度，确保排水沟（边沟）完成后，结构尺寸符合设计要求，坡面平整，线形顺适。

5）浆砌片石采用挤浆法，采用监理工程师要求的方法勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。

砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。

6）排水沟（边沟）根据伸缩缝设计位置分段砌筑，当经过软弱地段时，根据监理工程师批示进行基底处理。

7）砌体应分层坐浆砌筑，砌筑上层时，不得振动下层。

不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时进行勾缝。

8）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工的砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。

9）各种水沟边坡必须平整、稳定。

纵坡按图纸施工，沟底平整，排水畅通，并按设计将水引入排水系统。

10）平曲线外边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不得有积水现象，曲线外侧边沟应适当加深，其加深值等于超高值。

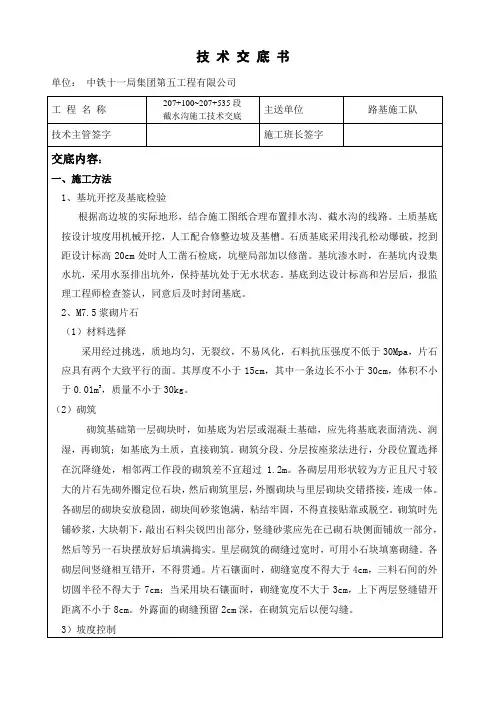

技术交底书
本图尺寸均以厘米计
交底人：复核人：审核人：接收人：
技术交底书
交底人：复核人：审核人：接收人：
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称 戴云山隧道出口 技术交底书
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称 平风寨隧道进口
技术交底书 项目名称 厦沙高速公路泉州德化A4合同段
技术交底书
交底人： 复核人：
审核人： 接收人：
设计文件图号 SVE-5
施工部位 洞顶截水沟及急流槽
技术交底书
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称
平风寨隧道进口 设计文件图号 SVE-5
技术交底书
本图尺寸均以厘米计。

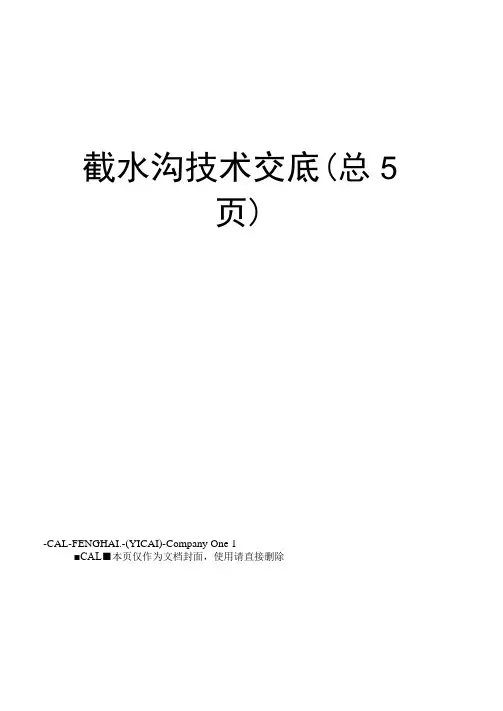

截水沟技术交底(总5页)-CAL-FENGHAI.-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除，应清洗修凿 —度架， 询.首•先f 好后立于、并拉 !; 一个工②砌体 / u / rj 1 /A分层卧砌、拌合水：使用经化验合格后的水或饮用水。

（2）砌筑操作要求砂浆：使用经试验确定的配合比，严格釆用重量比配料，用机械拌合， 严禁用人工拌合砂浆。

砂浆应有良好的和易性，施工现场可用直观法进行检 查，即用手能将砂浆捏成小团，松手后既不松散，乂不会由灰铲上流下。

砂 浆应随拌随用，在搅拌后3-4小时内用完。

每个施工班组每天至少做两组砂 浆试件。

砂浆应随拌随用，当运输或贮存过程中发生离析、泌水现象时，砌筑前 应重新拌合，已凝结的砂浆不得使用。

砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。

⑶砌筑工艺：el 、矽半①砌筑石块在使用前浇水湿润，石料表面如有泥土、 干净。

为了 其坡度按各F 又匸！•【' I 勺级址行控制。

小线进行砌筑。

时，应在砂浆中塞以小石块，不得在人头石下面用高于砂浆砌缝的小石片支 垫。

③ 砌体各砌块的砌缝应相互错开，表面砌缝宽度不得大于4 cm,三角 缝内切圆直径小于7cm 。

两层间竖向错缝不得小于8 cm 。

④ 严禁贴缝、空洞、通缝、叠砌和浮塞。

做到“石石有缝，缝缝有 浆”。

砌筑时石块之间不得贴缝（石块与石块紧靠，石料间无砂浆直接接 触）。

砌缝砂浆要饱满。

并应上下层错缝，内外搭接（每层砌石间距2. Om 应设一拉接石，拉结石应均匀分布，相互错开）。

砌筑上层砌块时，应避免 振动下层砌块，严禁曲基坑上方往砌体上扔石块或砂浆，避免冲击砌体。

砌 筑工作中断后，恢复砌筑时，砌体表面应加以清扫并洒水湿润。

⑤ 沉降伸缩缝间距为10米，缝宽2厘米，应整齐垂直，上下贯通，采 用沥青麻布填塞，沿墙的内、夕卜、顶三侧填塞，深度不小于20厘米。

砌石要求图示1、 砌体表面的勾缝采用与砌体砂浆同标号的砂浆进行勾缝。

fA截水沟、排水沟、跌水沟技术交底卡概述fA截水沟、排水沟、跌水沟是针对建筑物屋面和平台进行雨水、污水等的排放。

目前在市面上，有多种截水沟、排水沟、跌水沟材质和规格可供选择，如铝合金、不锈钢、PVC等。

本文将介绍fA截水沟、排水沟、跌水沟安装前需要进行的技术交底内容。

材料准备在安装fA截水沟、排水沟、跌水沟之前，需要准备以下材料：•截水沟、排水沟、跌水沟•相应的排水管道•专用工具（如锤子、螺丝刀、卡尺等）•排水沟防护网（可选）•软垫（可选）安装步骤第一步：确定位置和尺寸安装前，需要根据设计图纸或实际尺寸，确定截水沟、排水沟、跌水沟的位置和尺寸。

同时，考虑到排水沟的顺畅程度，应根据屋面或平台的坡度进行合理安装。

第二步：预处理下水管道在确定好位置和尺寸后，需要预处理好下水管道。

在下水管道入口处设置拍子，并加塞软垫，避免拍子处破损或渗漏。

第三步：固定排水沟在安装过程中，需要在固定排水沟时留出预留槽，并在排水沟预留槽上涂上密封剂，以确保排水沟与墙面的紧密贴合。

第四步：安装截水板将截水板直接卡入排水沟内并固定，保证排水沟的截水效果。

第五步：连接下水管道将预处理好的下水管道与排水沟相连，并使用螺丝固定，以确保下水管道和排水沟之间的紧密连接。

第六步：安装跌水沟在安装跌水沟时，需要注意跌水沟的位置，应在排水沟的低端设置。

并在安装过程中使用丝杆固定，确保跌水沟牢固稳定。

第七步：铺设防护网安装完成后，可以铺设防护网，以避免杂物或废纸等堵塞排水沟。

注意事项•在安装时，应注意排水沟的方向和坡度，确保排水顺畅。

•安装前应认真查看设计图纸或实际尺寸，并在位置和尺寸上进行准确测量。

•在排水沟预留槽处应涂上密封剂，确保排水沟与墙面的密封性。

•安装完成后，应及时清理排水沟，以免积水对排水系统造成影响。

结论本文详细介绍了fA截水沟、排水沟、跌水沟的安装步骤及注意事项，希望能为读者在安装过程中提供指导和帮助。

在安装时，应注意设计图纸或实际尺寸的准确测量，以及排水沟的方向和坡度的合理设置，确保排水系统的安全性和顺畅性。

安全技术交底内容项目名称：编号：施工单位：合同段：交底工序或工程名称边坡截水沟施工交底时间年月日参加对象及人数共人交底人交底地点记录人交底内容摘要：1、危险因素分析：截水沟施工存在高处坠落、物体打击、机械伤害、蛇虫咬伤等伤害因素。

2、施工时应严格按照施工技术规范和安全操作规程进行，遵守安全法规及安全各种规章制度，按照项目部班组安全标准化活动要求开展班组安全活动，落实班组长、网格员安全职责。

3、边坡开挖地段地质状况要及时与原设计进行校准、修改和补充，若发现现场开挖地形和图纸设计存在较大差异，及时通知监理工程师和设计代表，根据实际情况作动态设计调整。

4、开挖及支挡工程施工前须做好地表排水系统，位置和数量一般按以下原则布设，地表截、排水沟应该在路堑高边坡开挖前施工。

5、加强边坡开挖控制，应先挖截水沟后进行坡面开挖，开挖坡面时应自上而下分级进行，不得乱挖超挖，严禁掏底开挖，确保开挖后边坡坡面平整，坡率符合图纸要求；若开挖边坡石质较硬，在不影响边坡稳定的情况下可采用爆破施工，但必须采用光面爆破，施工时必须采用小炮、光面、预裂爆破技术，避免设计边坡岩体的松动，应及时复核坡度，土方开挖以机械为主，分段进行，并及时用人工配合挖掘机整刷边坡，对不便机械施工的地段采用人工开挖，对边坡高度大于20m的路堑边坡及时加固边坡防护，施工时必须采用分层开挖、分层防护、坡脚预加固技术，避免边坡产生不良失稳现象。

6、当坡面上部山坡有较大的汇水面积时，在坡口外征地线范围内合适位置处，当地面线较陡时设深0.6m，底宽0.6m的U型截水沟，用浆砌片石铺砌，做成台阶状，通过绿化手段予以遮挡，当地面线较缓时设V型土质截水沟。

7、各类机械设备必须符合施工要求，进场后需经过安全、机料部门验收，使用前进行安全检查。

施工现场设置各设备安全操作规程，操作时严格按照操作规程进行。

8、防护工程施工时，只能左右错开施工，禁止上下重叠作业。

9、合理安排作息时间，避免疲劳操作。

截水沟施工技术交底一、适用范围本技术交底适用于羊台山隧道进口左、右线洞顶截水沟施工。

二、设计情况羊台山隧道洞口为确保隧道进洞后边坡的稳定安全，防止地表水对边坡产生冲刷，造成水土流失，发生洞口坍塌，在隧道边坡开挖前，开挖线5米以外砌筑洞顶截水沟。

洞顶截水沟采用M7.5浆砌片石进行砌筑，厚度不小于30cm，砌筑完成后的沟底净宽为60cm，截水沟深度不小于60cm，两侧坡度1：1；截水沟开挖完成后，底部铺设10cm厚的砂浆垫层。

为确保洞顶截水沟施工质量，特做以下技术交底：1.1、截水沟截面图如下：三、人员配备根据现场场地情况及工作量，选择一个施工队伍进行洞顶截水沟施工，人员安排如下；四、施工工艺施工顺序：测量放样→地表清理→开挖截水沟土方→断面检查→砂浆垫层施工→截水沟砌筑→砂浆沟缝。

1、测量放样按设计图纸计算放样测设开挖线位置，并进行地面标高测量，对作业人员进行现场桩位交接。

2、地表的清理按照截水沟距离开挖线大于5m的要求进行地表清理。

3、截水沟基坑开挖在大于开挖边线5m外截水沟基坑进行开挖，开挖顺序：由上至下，开挖后及时对基坑进行清理，在高边坡陡峭部位开挖基坑时，需做跌水坎。

沟槽开挖成型后经现场技术员检查合格，并报请监理工程师检验基坑断面尺寸、满足设计要求，方可进行施工砌筑工程。

4、截水沟砌体施工总体施工顺序：垫层施工→基底砌筑→截水沟身砌筑→砂浆沟缝。

(1)石料要求：①石料应符合设计规定的类别和强度，石质均匀，不宜风化，无裂纹。

石料强度满足水沟砌筑要求。

②片石：厚度不应小于150mm（卵型和薄片不得使用）。

用做镶面的片石，选择较平整，尺寸较大，并应稍加修整。

(2)砂浆技术要求①砌筑用砂浆的类别和强度等级应符合设计规定。

②砂浆中所用的水泥、砂、水等材料的质量标准应符合混凝土工程中相应的材料质量标准。

砂浆中用砂，采用中砂或粗砂，其中最大粒经不超过5mm。

含泥量不可超过5%。

③砂浆的配合比由试验室及监理工程师通过实验确定，采用质量法，严禁采用体积法，并应满足规范中的技术要求，当变更砂浆材料时，砂浆的配合比由试验室重新确定。

截水沟施工技术交底一、工程概述截水沟是为了拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟。

其主要作用是防止地表水冲刷和侵蚀路堑边坡，保证路基的稳定性和安全性。

本次截水沟施工位于_____路段，全长_____米，采用_____形式，沟底宽度为_____米，沟深为_____米。

二、施工准备1、技术准备（1）熟悉施工图纸和设计文件，明确截水沟的位置、尺寸、坡度等技术要求。

（2）进行现场测量放线，确定截水沟的中心线和开挖边线。

（3）制定施工方案和技术交底，向施工人员详细讲解施工工艺和质量标准。

2、材料准备（1）水泥：选用符合国家标准的_____水泥，有出厂合格证和检验报告。

（2）砂：采用中砂，含泥量不大于_____%。

（3）石子：选用粒径为_____mm 的碎石，含泥量不大于_____%。

（4）钢筋：选用_____钢筋，有出厂合格证和检验报告。

3、机具准备（1）挖掘机：用于土方开挖。

（2）装载机：用于土方运输。

（3）搅拌机：用于混凝土搅拌。

（4）振捣棒：用于混凝土振捣。

（5）模板：采用钢模板或木模板。

4、作业条件准备（1）施工场地已平整，道路畅通，水电已接通。

（2）开挖线范围内的障碍物已清除。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或水准仪进行测量放线，确定截水沟的中心线和开挖边线，并设置控制桩。

2、土方开挖（1）采用挖掘机进行土方开挖，按照设计坡度和深度进行分层开挖，每层开挖深度不超过_____米。

（2）开挖过程中，要注意保护周边的植被和环境，避免造成水土流失。

（3）挖至设计标高后，进行人工清底，确保沟底平整。

3、基底处理（1）对基底进行夯实处理，压实度不小于_____%。

（2）如基底为软弱土层，应采取换填或加固处理措施。

4、钢筋绑扎（1）根据设计要求，在沟底和沟壁绑扎钢筋，钢筋间距和规格应符合设计要求。

（2）钢筋的接头应采用焊接或绑扎连接，接头位置应符合规范要求。

5、模板安装（1）采用钢模板或木模板进行安装，模板应拼接严密，支撑牢固，防止变形和漏浆。

最新整理排水沟截水沟天沟施工技术交底交底内容：一、工程概况路基排水：边沟、截水沟及排水沟组成。

填挖交界处急流槽引导边沟水流进排水沟等排水出口。

二、施工工艺流程三、施工方法1、测量放样用全站仪放出排水沟构造物中线再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。

通过沟底高程、沟底纵坡确定开挖深度。

线位设好以后请监理工程师检测，符合要求后再进行下道工序。

2、基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖。

基坑开挖至距设计沟底10~15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

基坑沟底采用平板振动夯振击密实。

开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。

3、砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行.砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。

砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。

砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。

砂的最大粒径不宜超过5㎜。

已凝结的砂浆，不得使用。

4、基础砌筑4.1片石要求4.1.1片石应符合设计规定的类别和强度，石质应均匀、不易风化、无裂纹，不得采用风化石。

4.1.2片石厚度不应小于xxxx㎜（卵石和薄片者不得采用）。

用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整。

4.2砌筑方法4.2.1基础采用坐浆法进行施工，严禁采用灌浆法进行施工。

4.2.2片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

4.2.3砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。

4.2.3基础分2个工作层砌筑，每个工作层的水平缝应大致找平。

砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。
