第10章螺纹连接

45
精度选择的实际情况： 承载大，有变载荷，有振动---紧密级 小螺纹，为保证连接强度，必须提高联接精度 加工难度大者，需降低联接精度
旋合长度的选择 一般采用中等（N）的旋合长度 尽可能缩短旋合长度，因为旋合长度过长，螺 距累积误差增大，降低承载能力
46
3. 螺纹在图样上的标注
1. 螺距误差对互换性的影响
局部误差P 累积误差P 与旋合长度有关，是主要影响因素
25
螺纹因产生干涉（图中阴影部分）而无法旋合 为保证旋合： 外螺纹：中径d2减小 内螺纹：中径d2增大一个中径补偿值。 P
f
26
螺距累积偏差对旋合性的影响
27
10.2 螺纹几何参数对互换性的影响
2. 牙型半角误差对互换性的影响
9
外螺纹
内螺纹
10
１．牙型
螺纹要素
沿螺纹轴线方向剖切，所得到的螺纹牙齿剖面的 形状称为螺纹的牙型。常见的牙型有三角形、梯形、 锯齿形、矩形等
２．螺纹直径
大径
中径
牙顶
牙底
牙顶
小径
牙底
11
３．线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋 线所形成的螺纹称为单线螺纹，有两条或两条以上在轴 向等距离分布的螺旋线形成的螺纹称为多线螺纹。螺纹 的线数用ｎ表示
31102外螺纹存在螺距误差和牙型半角误差时只能与一个较大中径的内螺纹旋合外螺纹中径增大作用中径实际中径螺距误差牙型半角的中径补偿值类似于轴作用尺寸32102内螺纹存在螺距误差好牙型半角误差时只能与一个较小中径的内螺纹旋合内螺纹中径减小作用中径实际中径螺距误差牙型半角的中径补偿值类似于孔作用尺寸33102螺纹中径合格性的判断原则中径公差是一项综合公差中径本身尺寸偏差螺距误差牙型半角误差34102螺纹中径合格性的判断原则泰勒原则35作用中径不大于中径最大极限尺寸max任意位置的实际中径不小于中径最小极限尺寸

§10—1 铆接
2．铆接机 铆接机与铆钉抢不同，它是利用液压或气压使钉杆塑性变形而制成铆钉 头的一种专用设备。它本身具有铆钉和顶钉两种机构，由于铆接机产生的压 力大而均匀，因此铆接质量和铆接强度都比较高，而且工作时无噪声。
铆接机有固定式和移动式两种，固定式铆接机生产效率 高，但因设备费用较高，故仅适用于专业生产中；移动式铆 接机工作灵活，应用广泛，这种铆接机有液压、气动和电动 三种。
§10—1 铆接
二、铆钉排列的基本参教 铆钉排列的基本参数是指铆钉距、排距和边距。
铆钉距t：一排铆钉中，相邻两个铆钉中心的距离。 排距c：相邻两排铆钉中心的距离。 边距e：外排铆钉中心至工件板边的距离。
名称 铆钉距t或排距c
边距e
位置和方向
外排
中间排
构件受压 构件受拉
平行于载荷的方向e1
垂直于载
切割边
§10—1 铆接
（2）对接。对接是将两个钢板（或型钢）的接头置于同一平面，用 盖板作为连接件，把接头铆接在一起。盖板有单盖板和双盖板两种形式， 每种又根据接头一侧铆钉的排数有单排、双排和多排之分。铆钉的排列 形式有平行和交错两种。
§10—1 铆接
（3）角接。角接是两板件相互垂直或成一定角度的连接，在接 合处用角钢作为连接件，有单面和双面两种形式。
四、铆接工具与设备
1．铆钉枪
铆钉枪是铆接的主要工具。铆钉枪又称风枪，主要由 手把2枪体4、开关 3及管接头1等组成。枪体前端孔内 有可安装各种铆钉窝头5或冲头7，用以进行铆接或冲钉 作业。
使用时通常将窝头用细铁丝拴在手把上，以防止提枪时因窝头脱离枪体致使 活塞滑出。
铆钉枪在使用前，需在进气风管接头处注入少量机油，使枪内工作时保持良 好的润滑，然后把压缩空气软管内的污物吹净，再接到铆钉枪的管接头上、风 管进气量通过调压活门进行控制，压缩空气的压力一般为0.4～0.6MPa。

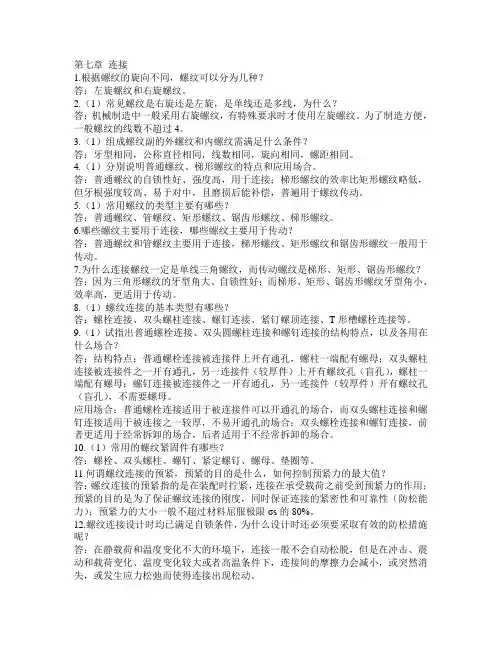

第七章连接1.根据螺纹的旋向不同，螺纹可以分为几种？答：左旋螺纹和右旋螺纹。

2.（1）常见螺纹是右旋还是左旋，是单线还是多线，为什么？答：机械制造中一般采用右旋螺纹，有特殊要求时才使用左旋螺纹。

为了制造方便，一般螺纹的线数不超过4。

3.（1）组成螺纹副的外螺纹和内螺纹需满足什么条件？答：牙型相同，公称直径相同，线数相同，旋向相同，螺距相同。

4.（1）分别说明普通螺纹、梯形螺纹的特点和应用场合。

答：普通螺纹的自锁性好、强度高，用于连接；梯形螺纹的效率比矩形螺纹略低，但牙根强度较高、易于对中，且磨损后能补偿，普遍用于螺纹传动。

5.（1）常用螺纹的类型主要有哪些？答：普通螺纹、管螺纹、矩形螺纹、锯齿形螺纹、梯形螺纹。

6.哪些螺纹主要用于连接，哪些螺纹主要用于传动？答：普通螺纹和管螺纹主要用于连接，梯形螺纹、矩形螺纹和锯齿形螺纹一般用于传动。

7.为什么连接螺纹一定是单线三角螺纹，而传动螺纹是梯形、矩形、锯齿形螺纹？答：因为三角形螺纹的牙型角大、自锁性好；而梯形、矩形、锯齿形螺纹牙型角小、效率高，更适用于传动。

8.（1）螺纹连接的基本类型有哪些？答：螺栓连接、双头螺柱连接、螺钉连接、紧钉螺顶连接、T形槽螺栓连接等。

9.（1）试指出普通螺栓连接、双头圆螺柱连接和螺钉连接的结构特点，以及各用在什么场合？答：结构特点：普通螺栓连接被连接件上开有通孔，螺柱一端配有螺母；双头螺柱连接被连接件之一开有通孔，另一连接件（较厚件）上开有螺纹孔（盲孔），螺柱一端配有螺母；螺钉连接被连接件之一开有通孔，另一连接件（较厚件）开有螺纹孔（盲孔），不需要螺母。

应用场合：普通螺栓连接适用于被连接件可以开通孔的场合，而双头螺柱连接和螺钉连接适用于被连接之一较厚，不易开通孔的场合；双头螺栓连接和螺钉连接，前者更适用于经常拆卸的场合，后者适用于不经常拆卸的场合。

10.（1）常用的螺纹紧固件有哪些？答：螺栓、双头螺柱、螺钉、紧定螺钉、螺母、垫圈等。

§10—4 螺纹联接的基本类型及 螺纹紧固件
一、螺纹联结基本类型 二、螺纹紧固件
一、螺纹联接的基本类型
1、螺栓联接 a) 普通螺栓联接：
被连接件通孔不带螺纹，被联接件不太厚， 装拆方便。螺杆带钉头，螺杆穿过通孔与螺母配合 使用。装配后孔与杆间有间隙，并在工作中不许消 失，结构简单，可多次装拆，应用较广。
牙根强度弱，加工困难，常被梯形螺纹代替。
梯形螺纹特点： =2=30。比矩形螺纹效率略低。 牙根强度高，易于对中，易于制造，剖分螺母 可消除间隙，在螺旋传动中有广泛应用。
有粗牙普通螺纹M10和M68，请说明在静载 荷下这两种螺纹能否自锁（已知摩擦系数f = 0.1~0.15） 查得： 解： 1、首先求螺纹升角λ 。
粗牙螺纹
细牙螺纹
2、管螺纹 特点：用于管件连接的三角螺纹，=55,螺纹面间 没有间隙，密封性好，适用于压强在1.6MPa以下的 连接。管螺纹广泛用于水、汽、油管路联接中。
管螺纹除普通细牙螺纹外，还有60º 55º 、 的圆柱 管螺纹和60º 55º 、 的圆锥管螺纹。 管螺纹公称直径是管子的公称通径。
L=nP(n=2) L=nP(n=2) L=nP(n=2)
dd d dd 2 2 d2 dd 1 1 d1


P P P

d 1 1 d 1 d d 2 2 d 2 d d d d
hh h
LL L
4）螺 距 P — 相邻两牙在中径圆柱面的母线上对应 两点间的轴向距离。 5）导程（S）— 同一螺旋线上相邻两牙在中径圆柱面 的母线上的对应两点间的轴向距离。 6）线数n —螺纹螺旋线数目，一般为便于制造n≤4。 螺距、导程、线数之间关系：S=nP
M10螺纹： 螺距P=1.5mm，中径d2=9.026mm； M68螺纹： 螺距P=6mm， 中径d2=64.103mm。 M10螺纹升角：
