建筑识图基本知识●知识重点1.制图的基本规定2.投影法的基本知识3.点.直线.平面的投影4.剖面图的形成与表示方法5.建筑图纸的基本知识（建筑总平面图.平面图.立面图的形成与识读）●学习要求通过本章学习培养空间想象能力，掌握物体与投影图之间的转换规律。
为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。
一. 制图的基本规定1. 建筑工程图中的线型有：实线.虚线.点划线.折断线和波浪线等，其中有些线型还分粗.中.细三种。
以下只作简要说明。
虚线线型宽度用途粗b1.新建建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑配件不可见轮廓线细0.25b1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线点划线粗b结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线.中心线.对称线.定位轴线折断线0.25 b 不需画全的断开界线2.图纸比例3.尺寸标注（1）.尺寸组成及基本规定如下（2）建筑尺寸标注的排列与布置说明：二. 投影法的基本知识1. 投影的概念：在日常生活中可以看到，当阳光或灯光照射物体，在墙面或地面上会产生影子。
当光线照射的角度或距离改变时，影子的位置.形状也随之改变，人们从这些自然现象中认识到光线.物体和影子之间的关系，通过总结归纳，创造了投影法。
2.投影的分类（1）中心投影由一点放射的投射线所产生的投影成为中心投影，如图a（2）平行投影由相互平行的投射线所产生的投影称为平行投影，根据投射线与投影面的角度不同，平行投影又分为两种：[1]斜投影：当平行投射线倾斜于投影面时称为斜投影，如图b[2]正投影：当平行投射线垂直于投影面时成为正投影，如图c3.工程中常用的几种图示法（1）透视图：透视图与照相原理一致，接近人的视觉，故图形逼真，直观性强，一般用于建筑设计方案比较及工艺美术和宣传广告画等。
（2）轴测图：应用平行投影法来绘制的，其图形也富有立体感.但不如透视图自然直观。

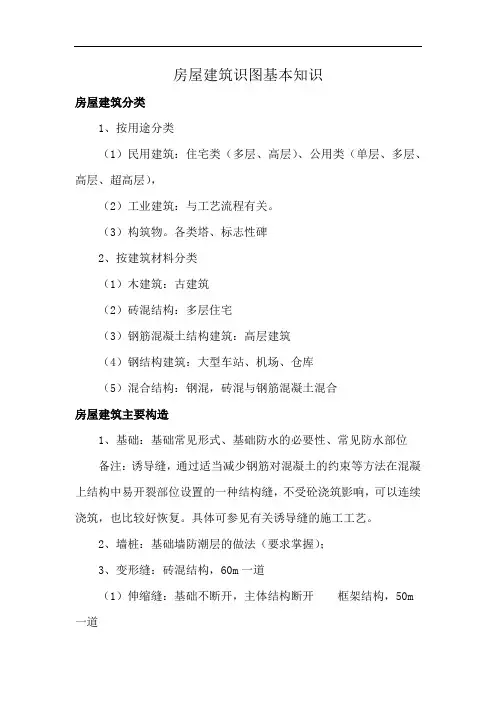

房屋建筑识图基本知识房屋建筑分类1、按用途分类（1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。
（3）构筑物。
各类塔、标志性碑2、按建筑材料分类（1）木建筑：古建筑（2）砖混结构：多层住宅（3）钢筋混凝土结构建筑：高层建筑（4）钢结构建筑：大型车站、机场、仓库（5）混合结构：钢混，砖混与钢筋混凝土混合房屋建筑主要构造1、基础：基础常见形式、基础防水的必要性、常见防水部位备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。
具体可参见有关诱导缝的施工工艺。
2、墙桩：基础墙防潮层的做法（要求掌握）；3、变形缝：砖混结构，60m一道（1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道（2）沉降缝：基础、主体全部断开（3）防震缝：解释几个名称，结构刚度、立面4、地面：有立管、套管和地漏与楼板节点之间的密封处理5、屋面（1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。
（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。
（3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积累大量凝结水汽，而设。
（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。
（5）防水层，种类有卷材、涂膜、刚性防水。
（6）隔热层，架空隔热板。
6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板：主要要用于工业建筑建筑施工图建筑识图基本知识1、建筑施工图种类:1.给排水施工图2专业施工图3.采暖通风空调施工图4.电气施工图5.设备施工图2、识图基本知识（1）图面布置，A0～A4图面之间的关系。
（2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。
（3）标高，土建建筑物各平面的位置、采暖通风专业各管道的位置表示。
建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。
2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。
影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。
有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。
7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。
一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。
建筑识图基本知识第⼀章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统⼀标准GB/50104-2001——建筑制图标准⼀、图幅与图框1、图幅：图纸的⼤⼩l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，⽆论多⼤的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余⼩图纸取5mm 3、对中标志：⽤于复制图纸，0.35mm 宽，伸⼊图幅内5mm ⼆、标题栏与会签栏 1、标题栏（图标）反应该图的设计、绘图⽅⾯的等等情况，包含：⼯程名称、图名、设计单位及设计师、绘图员、图号等等2、会签栏：建筑是⼀项综合⼯程，包含了⽅⽅⾯⾯的专业和技术，会签栏是各专业负责⼈对该图纸的认可签字，包括：城市规划、消防、给排⽔、结构、暖通、环保、燃⽓等。
三、图线 1、线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同⽐例的图样应采⽤相同线宽组2）图框、标题栏的界限⽤b线绘制3）平⾏线之间的间隔不能⼩于0.7，避免误认为⼀条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。
只有虚线是实线的延长线时，应留空隙5）图形⼩时可以⽤细实线代替单点长划线、双点长划线四、字体⼯程字为长仿宋字，字⾼等于字号，为20，14，10，7，5，3.5，2.5 分别⽤在不同的地⽅。
写字⽅法：横平竖直，注意起落，结构匀称，填满⽅格。
五、⽐例图形与实物相应线性尺⼨之⽐。
写在图名右侧，⽤⼩⼀号或⼩⼆号字体书写。
常⽤⽐例：1：1，1：2，1：5等，P11表。
六、尺⼨标注标注要求: 正确、完整、清晰、合理。
1、正投影的基本特性：一是显实性：当直线图和平面图与投影面平行时直线段正投影反映实在长度二是积聚性：当直线段或平面图形垂直于投影面时，直线段的正投影积聚成一个点，平面图形积聚成一条线。
三是类似性：当直线段或平面图形倾斜于投影面时，直线段正投影仍为直线但是比真长要短。
而平面图形则保持图形的基本特征不变。
2、三面投影及三面之间的特征：三面投影实际上是三个互相垂直相交的平面组成投影体系；正投影面用V表示，即正面；水平投影面用H表示，即水平面；侧面投影面用W表示，即侧面。
三者关系：正面投影V与水平投影H----长对正正面投影V与侧面投影W----高平齐水平投影H与侧面投影W----宽相等3、直线、面的投影特性一是：一般位置的线：在任意一个投影面均不反应实长和实际与投影面的夹角二是：投影面平行线：平行于某一个投影面而倾斜于另外两个投影面的直线。
有三种位置，分别是平行于水平面称为水平线：水平面显示直线的真长，另外两个投影面投影均短于直线真长平行于正面称为正平线：正面显示直线真长，其余两个投影面投影均短于直线真长平行于侧面称为侧平线：侧面显示直线真长，。
三是：投影面垂直线直线垂直于某一投影面，也有三种位置，分别是垂直于水平面称为铅垂线：直线在水平面积聚成一个点，在另外两个面均反映直线真长，且垂直对应的投影轴垂直于正面称为正垂线：直线在正面积聚成一个点，在另外两个投影面均反映直线真长，且垂直对应的投影轴。
垂直于侧面称为侧垂线：直线在侧面积聚成一点其余同上一般位置平面：平面与三个投影面均倾斜，三个投影面上的投影均为平面的类似型，且均不反映平面对投影面的真实夹角。
投影面平行面：平行于水平面的称为水平面，平行于正面的称为正平面，平行于侧面的称为侧平面水平面：在水平面上反映平面真形，在其余两个面积聚成一条直线，且分别平行于对应的投影轴。
投影面垂直面：垂直于水平面而倾斜于另外两个面的为水平面垂直面即铅垂面；垂直于正面而倾斜于另外两个面的为正面垂直面即正垂面；垂直于侧面而倾斜于另外两个面的为侧面垂直面即侧垂面。
