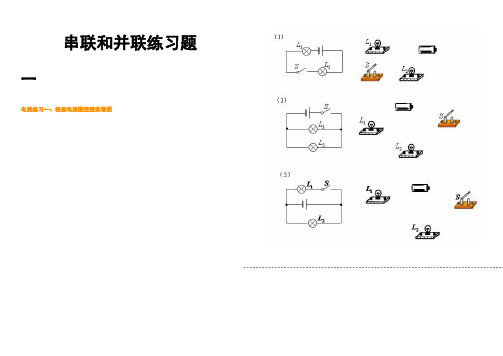

串联和并联练习题一电路练习一：根据电路图连接实物图电路练习二：根据实物图连接电路图 （1）（2）（3）（4）电路练习三：识别电路一．识别串联、并联和混联1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________(2)_________(3)________(4)________(5)________(6)_________(9)________(10)_________(13)_________(14)____(16)____________(17)___(19)____________(20)_____2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L1和L2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。

如果同时闭合开关S1和S3则会出现___________。

（2）如图所示电路中，当只闭合开关S1时，____________亮；当只闭合开关S2时，灯________亮；当开关S1、S2都闭合时，灯___________亮，此时是______电路；当开关S1、S2都断开时，灯___________亮，此时是______联电路。

（3）如图所示电路中，当只闭合开关S3时，灯________发光；当开关S1、S2、S3都闭合时，灯___________发光，它们是______联的。

若想让L1和L3发光，L2不发光则应闭合开关_________，断开开关________。

二识别并联和短路(回答开关都闭合时,哪盏灯亮)（1）____________（2）_（4）____________（5）_（7）____________（8）_（10）____________（11）_二【1.规定______定向移动的方向为2.干电池和锌筒是它的______极，碳成__ 3.在如图所示的电路中，当开关S2 S2、S3断开，S1闭合时，L1、L2是_亮，当S1、S2闭合时，会发生______。

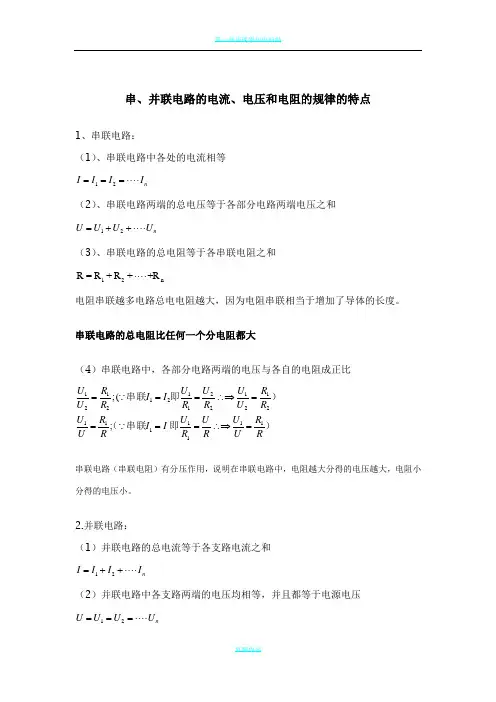

初中串并联电路计算题含答案解析1.在一个简单的串联电路中，电阻R1=10欧姆，电阻R2=15欧姆，电阻R3=20欧姆。

求串联电路的总电阻。

解析：总电阻等于电阻之和，即R=R1+R2+R3=10+15+20=45欧姆。

2.在一个简单的并联电路中，电阻R1=4欧姆，电阻R2=6欧姆，电阻R3=8欧姆。

求并联电路的总电阻。

解析：总电阻的倒数等于电阻倒数之和的倒数，即1/R=1/R1+1/R2+1/R3=1/4+1/6+1/8=14/24、计算得总电阻R=24/14欧姆。

3.在一个复杂的串并联电路中，电阻R1=6欧姆，电阻R2=8欧姆，并联电阻R3=12欧姆，串联电阻R4=10欧。

求电路的总电阻。

解析：先求并联电阻R23=1/(1/R2+1/R3)=1/(1/8+1/12)=24/5欧姆。

再求总电阻R=R1+R23+R4=6+24/5+10=52/5欧姆。

4.在一个复杂的串并联电路中，电阻R1=10欧姆，并联电阻R2=15欧姆，串联电阻R3=20欧姆，反串联电阻R4=5欧姆。

求电路的总电阻。

解析：先求并联电阻R23=1/(1/R2+1/R3)=1/(1/15+1/20)=12欧姆。

再求总电阻R=R1+R23//R4=10+12//5=26/3欧姆。

5.在一个复杂的串并联电路中，电阻R1=6欧姆，并联电阻R2=8欧姆，串联电阻R3=10欧姆，反并联电阻R4=4欧姆。

求电路的总电阻。

解析：先求串联电阻R34=R3+R4=10+4=14欧姆。

再求总电阻R=R1//R2+R34=1/(1/R1+1/R2)+R34=3/5+14=47/5欧姆。

6.在一个复杂的串并联电路中，电阻R1=12欧姆，并联电阻R2=18欧姆，串联电阻R3=20欧姆，反并联电阻R4=6欧姆。

求电路的总电阻。

解析：先求总并联电阻R12=1/(1/R1+1/R2)=1/(1/12+1/18)=36/5欧姆。

再求总电阻R=R12+R3//R4=36/5+1/(1/R3+1/R4)=36/5+1/(1/20+1/6)=156/17欧姆。

此文档下载后即可编辑串联和并联练习题一电路练习一：根据电路图连接实物图（3）电路练习二：根据实物图连接电路图（1）（4）（2）电路练习三：识别电路一．识别串联、并联和混联1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________ (7)________(8)____________(9)________ (10)_________ (11)________ (12)________(13)_________ (14)________(15)________(16)____________(17)____________ (18)____________(19)____________ (20)____________ (21)____________2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L 1和L 2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。

如果同时闭合开关S 1和S 3则会出现___________。

（2）如图所示电路中，当只闭合开关S 1时，____________亮；当只闭合开关S 2时，灯________亮；当开关S 1、S 2都闭合时，灯___________亮，此时是______电路；当开关S 1、S 2都断开时，灯___________亮，此时是______联电路。

（3）如图所示电路中，当只闭合开关S 3时，灯________发光；当开关S 1、S 2 、S 3都闭合时，灯___________发光，它们是______联的。

若想让L 1和L 3发光，L 2不发光则应闭合开关_________，断开开关________。

二 识别并联和短路 (回答开关都闭合时,哪盏灯亮)（1）____________ （2）____________ （3）____________（4）____________ （5）____________ （6）____________（7）____________ （8）____________ （9）____________（10）____________ （11）____________ （12）____________ 二【模拟试题】一.填空题1.规定______定向移动的方向为电流的方向，形成持续电流的条件是___和2. 干电池和锌筒是它的______极，碳棒是它的______极。

初三物理串联和并联试题答案及解析1.如图是恩涛家里电热锅的工作原理图，电热锅有高、中、低三档加热功率。

现需选择低温档加热，以下开关选择正确的是（）A．只合上S2B．S2合上，S1合到bC．S2合上，S1合到a D．S2断开，S1合到b【答案】 D【解析】根据电功率的计算可知在电源电压不变时，电路的总电阻越大，电功率越小，抵温档加热，即电阻最大，根据电阻的串联、并联规律可知，串联电路的总电阻最大，即要求两电阻串联，选择D。

【考点】电阻的串联、并联电功率2.街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）．【答案】不能；并；串【解析】根据灯同时亮同时灭不能辨别串并联，因为串联电路和并联电路都可以使用电器同时工作；但在并联电路中，用电器可以独立工作，串联却不可以，所以根据某盏灯断路而其他灯还发光可以断定路灯是并联的；灯和控制它的开关应是串联的。

【考点】电路3.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的【答案】B【解析】A选项，灭蚊网和照明灯可以单独工作，说明它们为并联连接，A正确。

B选项，路灯是用来为行人照明的，当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，B错误。

C选项，因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联， C正确。

串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。

【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。

【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。

举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。

【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。

串联和并联练习题一电路练习一：根据电路图连接实物图电路练习二：根据实物图连接电路图（1）（2）（3）（4）电路练习三：识别电路一．识别串联、并联和混联1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________ (7)________(8)____________(9)________ (10)_________ (11)________ (12)________ (13)_________ (14)________ (15)________(16)____________ (17)____________ (18)____________(19)____________ (20)____________ (21)____________2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L 1和L 2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。

如果同时闭合开关S 1和S 3则会出现___________。

（2）如图所示电路中，当只闭合开关S 1时，____________亮；当只闭合开关S 2时，灯________亮；当开关S 1、S 2都闭合时，灯___________亮，此时是______电路；当开关S 1、S 2都断开时，灯___________亮，此时是______联电路。

（3）如图所示电路中，当只闭合开关S 3时，灯________发光；当开关S 1、S 2 、S 3都闭合时，灯___________发光，它们是______联的。

若想让L 1和L 3发光，L 2不发光则应闭合开关_________，断开开关________。

二 识别并联和短路 (回答开关都闭合时,哪盏灯亮)（1）____________ （2）____________ （3）____________（4）____________ （5）____________ （6）____________ （7）____________ （8）____________ （9）____________ （10）____________ （11）____________ （12）____________ 二【模拟试题】一.填空题1.规定______定向移动的方向为电流的方向，形成持续电流的条件是___和2. 干电池和锌筒是它的______极，碳棒是它的______极。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

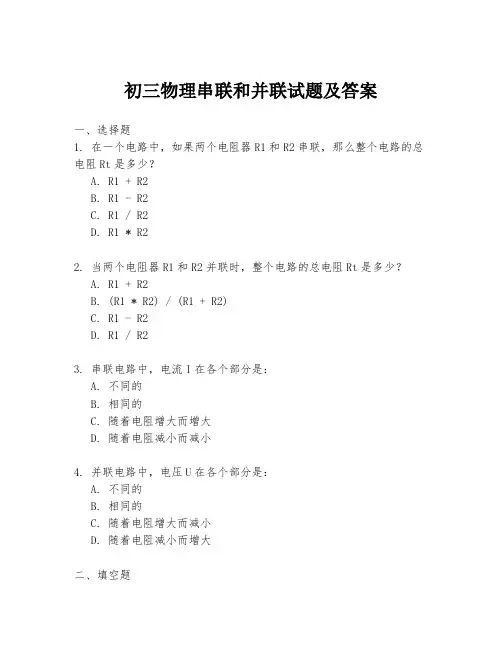

初三物理串联和并联试题及答案一、选择题1. 在一个电路中，如果两个电阻器R1和R2串联，那么整个电路的总电阻Rt是多少？A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R22. 当两个电阻器R1和R2并联时，整个电路的总电阻Rt是多少？A. R1 + R2B. (R1 * R2) / (R1 + R2)C. R1 - R2D. R1 / R23. 串联电路中，电流I在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而增大D. 随着电阻减小而减小4. 并联电路中，电压U在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而减小D. 随着电阻减小而增大二、填空题5. 在串联电路中，电压的分配遵循_________定律。

6. 在并联电路中，电流的分配遵循_________定律。

三、简答题7. 解释为什么串联电路中的总电阻总是大于任何一个单独的电阻。

8. 描述并联电路中，电阻值减小对总电阻的影响。

四、计算题9. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。

如果它们串联，计算总电阻Rt。

10. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。

如果它们并联，计算总电阻Rt。

答案一、选择题1. A. R1 + R22. B. (R1 * R2) / (R1 + R2)3. B. 相同的4. B. 相同的二、填空题5. 欧姆定律6. 基尔霍夫电流定律三、简答题7. 串联电路中的总电阻等于各个电阻值的和，因为电流在每个电阻上都要受到阻碍，所以总阻力自然会增加。

8. 并联电路中，电阻值减小会导致总电阻减小，因为电流有更多路径可以选择，从而减少了每个路径上的电流。

四、计算题9. Rt = R1 + R2 = 100Ω + 200Ω = 300Ω10. Rt = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω ≈ 66.67Ω结束语通过这份试题的练习，希望能够加深你对串联和并联电路的理解，掌握其基本规律和计算方法。
