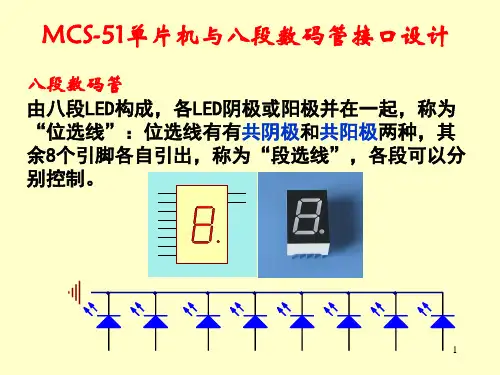

MCS-51单片机与八段数码管接口设计PPT课件

实验一八段数码管显示1、实验目的:(1)了解数码管动态显示的原理。

(2)了解74LS164扩展端口的方法。

2、实验要求:利用实验仪提供的显示电路,动态显示一行数据.3、实验电路图LED1LED2LED3LED4LED5LED64、实验器材：（1）超想-3000TB综合实验仪 1 台（2）超想3000仿真器 1 台（3）计算机 1 台5、实验连线无 6、实验说明:（1）本实验仪提供了8段码LED 显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8段数码管是由8155的PB0、PB1经74LS164“串转并”后输出得到。

6位位码由8155的PA0口输出，经Ua2003反向驱动后，选择相应显示位。

74LS164是串行输入并行输出转换电路，串行输入的数据位由8155的PB0控制，时钟位由8155的PB1控制输出。

写程序时，只要向数据位地址输出数据，然后向时钟位地址输出一高一低两个电平就可以将数据位移到74LS164中，并且实现移位。

向显示位选通地址输出高电平就可以点亮相应的显示位。

本实验仪中数据位输出地址为0e102H ，时钟位输出地址为0e102H ，位选通输出地址为 0e101H 。

本实验涉及到了8155 I0/RAM 扩展芯片的工作原理以及74LS164器件的工作原理。

（2）七段数码管的字型代码表显示字形g f e d c b a 段码 0 0 1 1 1 1 1 1 3fh 1 0 0 0 0 1 1 0 06h 2 1 0 1 1 0 1 16bh 3 1 0 0 1 1 1 1 4fh 4 1 1 0 0 1 1 0 66h 5 1 1 0 1 1 0 1 6dh 6 1 1 1 1 1 0 1 7dh 7 0 0 0 0 1 1 1 07h 8 1 1 1 1 1 1 1 7fh 9 1 1 0 1 1 1 1 6fh A 1 1 1 0 1 1 1 77h B 1 1 1 1 1 0 0 7ch C 0 1 1 1 0 0 1 39h D 1 0 1 1 1 1 05ehE 1 1 1 1 0 0 1 79h F1111 71hab c def g dp7、程序框图8、实验步骤1.将KEIL仿真器上40芯排线一端和实验箱上51CPU板上的40芯排针连接起来，将仿真器连接的USB或串口线与PC机对应的USB或串口连接起来，打开实验箱电源。

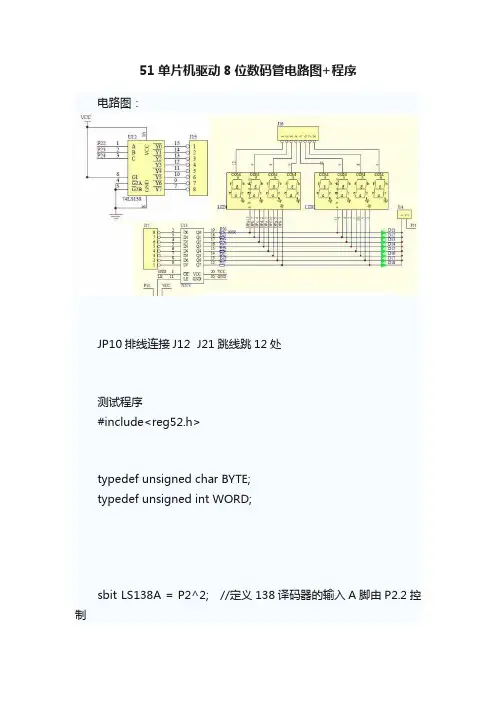

51单片机驱动8位数码管电路图+程序电路图：JP10排线连接J12 J21跳线跳12处测试程序#include<reg52.h>typedef unsigned char BYTE;typedef unsigned int WORD;sbit LS138A = P2^2; //定义138译码器的输入A脚由P2.2控制sbit LS138B = P2^3; //定义138译码器的输入脚B由P2.3控制sbit LS138C = P2^4; //定义138译码器的输入脚C由P2.4控制//此表为 LED 的字模, 共阴数码管 0-9 -BYTE code Disp_Tab[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};WORD LedOut[10];//数码管数组/************************************************************** **************** 延时程序 **************************************************************** *************/void Delay(WORD n){WORD x;while (n--){x = 250;while (x--);}}/************************************************************** **************** 显示函数 **************************************************************** *************/void display(WORD num){WORD i,LedNumVal ;LedNumVal=num;LedOut[0]=Disp_T ab[LedNumVal%100000/10000]; //万位LedOut[1]=Disp_T ab[LedNumVal%10000/1000]; //千位LedOut[2]=Disp_T ab[LedNumVal%1000/100]; //百位LedOut[3]=Disp_T ab[LedNumVal%100/10]; //十位LedOut[4]=Disp_T ab[LedNumVal%10]; //个位LedOut[5]=Disp_T ab[LedNumVal%1000/100]|0x80; //百位带小数点LedOut[6]=Disp_T ab[LedNumVal%100/10]; //十位LedOut[7]=Disp_T ab[LedNumVal%10]; //个位for( i=0; i<8; i++) //实现8位动态扫描循环{P0 = LedOut[i]; //将字模送到P0口显示switch(i) //使用switch 语句控制位选也可以是用查表的方式{case 0:LS138A=0; LS138B=0; LS138C=0; break; case 1:LS138A=1; LS138B=0; LS138C=0; break; case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}Delay(1);}}main(){while(1){display(12345);}}。

目录1.题目设计要求 (2)2. 系统的组成及工作原理 (2)2.1电路原理图 (2)2.2 A/D转换原理 (3)2.3数据处理原理 (3)2.4器件列表 (3)3. 器件的功能和作用 (4)3.1AT89C51功能介绍 (4)3.1.1AT89C51的简单概述 (4)3.1.2AT89C51的引脚介绍 (4)3.2AD0809功能介绍 (6)3.3 LED数码管功能介绍 (6)4.系统硬件设计 (7)5. 系统软件设计 (8)5.1 程序流程图 (8)5.2程序代码 (10)6.系统仿真调试 (13)6.1仿真原理图设计 (13)6.2 与程序代码链接 (13)6.2.1运用keil uVision4生成.hex文件并链接 (13)6.3 仿真运行结果 (15)7.心得体会 (15)8.参考文献 (16)1.题目设计要求要求：利用51单片机+8位数码管+AD0809设计数字直流电压表系统,精度为0.01V。

完成以下设计环节：1）使用Altium Desinger或Protel99SE开发工具，设计电路原理图与PCB制板图。

2）使用Uvision2开发平台，采用C语言或汇编语言设计软件程序。

3）使用PROTEUS仿真软件，设计仿真原理图并运行软件程序，完成系统仿真。

2.系统的组成及工作原理2.1电路原理图图2.1 电路原理图2.2 A/D转换原理模拟量可以是电压、电流等电信号，也可以是压力、温度、湿度、位移、声音等非电信号。

但在A/D转换前，输入到A/D转换器的输入信号必须经各种传感器把各种物理量转换成电压信号。

A/D转换器的工作原理：采用逐次逼近法，逐次逼近式A/D是比较常见的一种A/D转换电路，转换的时间为微秒级。

逐次逼近法转换过程是：初始化时将逐次逼近寄存器各位清零；转换开始时，先将逐次逼近寄存器最高位置1，送入D/A转换器，经D/A转换后生成的模拟量送入比较器，称为Ｖo，与送入比较器的待转换的模拟量Ｖi进行比较，若Ｖo<Ｖi，该位1被保留，否则被清除。
