[电脑基础知识]单片机控制数码管显示

主题：51单片机数码管显示数字原理内容：1. 介绍51单片机在现代的电子产品中，单片机被广泛应用于各个领域，它是一种集成了微处理器、存储器和输入/输出端口的集成电路芯片。

其中，51单片机即指的是基于Intel 8051架构的单片机，它具有低功耗、高性能和丰富的外设接口，因此被广泛应用于嵌入式系统设计中。

2. 数码管的基本原理数码管是一种能够显示数字和部分字母的显示器件，它由多个发光二极管组成，可以显示0-9的数字。

数码管按照结构可以分为共阳数码管和共阳数码管两种类型。

共阳数码管的显示原理是通过控制各个发光二极管的通断状态来显示不同的数字，而共阴数码管则是通过控制对应的极性来实现数字的显示。

3. 51单片机连接数码管的原理通过51单片机控制数码管显示数字，需要用到引脚的输出功能。

在连接共阳数码管时，需要通过51单片机的输出引脚控制各个发光二极管的状态；而在连接共阴数码管时，则是通过控制对应的极性来实现数字的显示。

4. 51单片机连接数码管的实现步骤由于51单片机有多个通用IO口，因此可以连接多个数码管。

连接数码管的步骤如下：1）确定数码管的类型，共阴还是共阳2）连接数码管的正极和负极到单片机的对应IO口3）编写程序控制51单片机的IO口输出状态，以显示所需的数字5. 51单片机连接数码管的程序设计下面是一个简单的示例程序，演示了如何使用51单片机连接数码管，并控制其显示数字的过程：```C#include <reg51.h>sbit DIG1 = P0^0; // 数码管第一位sbit DIG2 = P0^1; // 数码管第二位sbit DIG3 = P0^2; // 数码管第三位sbit DIG4 = P0^3; // 数码管第四位void m本人n(){unsigned char DisplayData[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 0-9的显示码unsigned char i;while(1){for(i=0; i<10; i++){DIG1=0; // 打开第一位数码管P2=DisplayData[i]; // 发送段码delay(100); // 延时DIG1=1; // 关闭第一位数码管// 同样的方法依次打开其他位数码管并发送段码// 这里省略其他三个数码管的控制}}}通过以上程序设计，我们可以实现用51单片机控制数码管显示0-9的数字。

单片机数码管显示控制数码管是一种常见的电子显示器件，广泛应用于计时器、仪表、温度显示器等场合。

在单片机应用中，通过控制数码管的显示，我们可以实现对数据的可视化处理和展示。

本文将从引言、数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法四个方面进行论述。

引言数码管的使用在日常生活中非常普遍。

它可以直观地显示数字和有限的字母，广泛应用于各个领域。

在单片机的应用中，控制数码管的显示成为一项关键技术，给工程师提供了更多的创造空间。

在下文中，我们将对数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法进行详细阐述。

数码管的原理和类型数码管是利用光电效应将电信号转化为可见光的装置。

它由多个称为数码管段的发光二极管（LED）组成，每个数码管段能够显示不同的字母和数字。

常见的数码管类型包括共阴极和共阳极两种。

共阴极的数码管段由共性的阴极控制，当控制信号为高电平时，该段就会发光；共阳极的数码管段由公共的阳极控制，当控制信号为低电平时，该段就会发光。

单片机的接口和控制单片机通过IO口来控制数码管，其中IO口可分为输入口和输出口。

在数码管的显示中，控制信号需要通过输出口发出，以控制数码管的显示内容。

此外，还需使用外部电阻来限制电流和保护单片机。

要实现数码管的显示控制，首先需要了解单片机的接口引脚定义和功能，然后根据需要设置相应的输出电平，控制数码管的显示。

数码管显示控制的原理和方法数码管的控制需要根据具体的显示需求来进行编程。

常见的数码管显示控制方法有静态显示和动态显示两种。

静态显示即通过控制信号直接给数码管的各个数码管段提供高或低电平，使其显示所需的数字或字母。

而动态显示则是通过不停地刷新数码管显示内容，通过高频率的交替显示来形成连续的图形。

这种方法在数字钟、计时器等场合使用较多。

总结通过本文的介绍，我们了解了数码管的原理和类型，单片机的接口和控制以及数码管显示控制的原理和方法。

数码管在单片机应用中起到了重要的作用，为工程师提供了更多的创造空间。

实验四数码管显示控制一、实验目的1、熟悉Keil uVision2软件的使用；2、掌握LED数码管显示接口技术；3、理解单片机定时器、中断技术。

二、实验设备及仪器Keil μVision2软件；单片机开发板；PC机一台三、实验原理及内容1、开发板上使用的LED 数码管是四位八段共阴数码管（将公共端COM接地GND），其内部结构原理图，如图4.1所示。

图4.1共阴四位八段LED数码管的原理图图4.1表明共阴四位八段数码管的“位选端”低电平有效，“段选端”高电平有效，即当数码管的位为低电平，且数码管的段为高电平时，相应的段才会被点亮。

实验开发板中LED数码管模块的电路原理图，如图4.2所示。

SP1a~hP0.4~P0.7SP2P0.0~P0.3图4.2 LED数码管模块电路原理图图中，当P1.0“段控制”有效时，P0.0~P0.7分别对应到数码管的a~h段。

当P1.1“位控制”有效时，P0.0~P0.7分别对应到DIG1~DIG8。

训练内容一：轮流点亮数码管来检测数码管是否正常。

参考程序：ORG 00HAJMP MAINMAIN:SETB P1.2;LED流水灯模块锁存器的控制位MOV P0,#0FFH;关闭LED灯CLR P1.2SETB P1.3 ;点阵模块的行控制锁存器MOV P0,#0 ;关闭点阵行CLR P1.3MOV A,#11111110B;数码管“位选信号”初值，低电平有效LOOP:SETB P1.1;数码管位控制锁存器有效MOV P0,ACLR P1.1RL A ;形成新的“位选信号”，为选择下一位数码管做准备SETB P1.0;数码管段控制锁存器有效MOV P0,#0FFH ;数码管的所有段点亮，显示“8”CLR P1.0CALL DELAYSJMP LOOPDELAY:MOV R5,#0;延时子程序D1: MOV R6,#0D2:NOPDJNZ R6,D2DJNZ R5,D1RETEND训练内容二：静态显示，0~9计数。

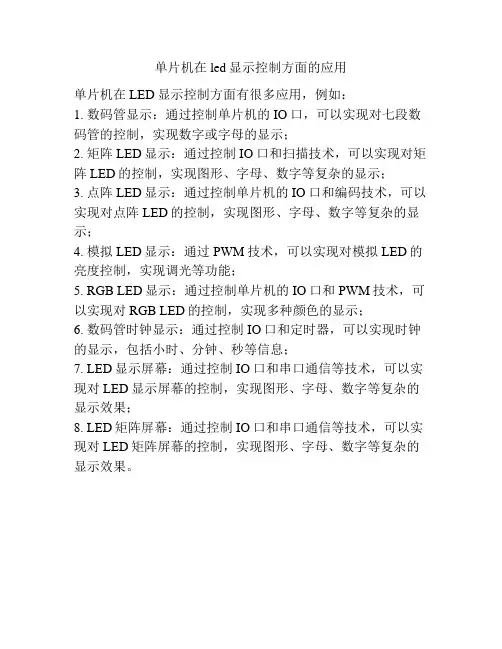

单片机在led显示控制方面的应用
单片机在LED显示控制方面有很多应用，例如：
1. 数码管显示：通过控制单片机的IO口，可以实现对七段数码管的控制，实现数字或字母的显示；
2. 矩阵LED显示：通过控制IO口和扫描技术，可以实现对矩阵LED的控制，实现图形、字母、数字等复杂的显示；
3. 点阵LED显示：通过控制单片机的IO口和编码技术，可以实现对点阵LED的控制，实现图形、字母、数字等复杂的显示；
4. 模拟LED显示：通过PWM技术，可以实现对模拟LED的亮度控制，实现调光等功能；
5. RGB LED显示：通过控制单片机的IO口和PWM技术，可以实现对RGB LED的控制，实现多种颜色的显示；
6. 数码管时钟显示：通过控制IO口和定时器，可以实现时钟的显示，包括小时、分钟、秒等信息；
7. LED显示屏幕：通过控制IO口和串口通信等技术，可以实现对LED显示屏幕的控制，实现图形、字母、数字等复杂的显示效果；
8. LED矩阵屏幕：通过控制IO口和串口通信等技术，可以实现对LED矩阵屏幕的控制，实现图形、字母、数字等复杂的显示效果。

单片机数码管动态显示实验报告单片机数码管动态显示实验报告一、实验目的本实验旨在通过单片机控制数码管的动态显示，掌握单片机的基本操作和数码管显示原理，培养实际动手能力和编程技能。

二、实验原理数码管是一种常用的电子显示器件，通过单片机控制可以实现数字、字母等多种形式的显示。

本实验采用共阴极数码管，通过单片机控制选通哪个LED灯亮，从而在数码管上显示出相应的数字或字母。

三、实验步骤1.硬件搭建首先，将单片机、数码管、电源等硬件连接起来。

注意数码管的引脚与单片机的连接方式，确保正确连接。

2.编程环境设置打开单片机编程软件，如Keil uVision等，配置相应的编译器和调试器选项。

3.编写程序在编程环境中，编写程序以实现数码管的动态显示。

本实验采用C语言进行编程。

程序主要包括初始化、显示函数等。

4.编译程序将编写的程序进行编译，生成可执行文件。

5.调试程序通过调试器对程序进行调试，观察数码管的显示效果是否符合要求。

如有问题，及时修改程序并重新编译和调试。

6.测试结果确保程序运行无误后，对数码管的显示效果进行测试，观察是否达到预期效果。

四、实验结果与分析1.实验结果通过本次实验，我们成功实现了单片机对数码管的动态显示。

在数码管上成功显示了数字和字母，效果良好。

2.结果分析通过本次实验，我们深入了解了单片机的基本操作和数码管显示原理。

同时，我们也学会了如何编写程序、编译和调试程序。

此外，我们还学会了如何解决实验过程中遇到的问题。

这些技能对于后续的电子设计和开发具有重要意义。

五、实验总结与展望1.实验总结本次实验通过单片机控制数码管的动态显示，我们成功掌握了单片机的基本操作和数码管显示原理。

在实验过程中，我们学会了如何编写程序、编译和调试程序。

同时，我们也学会了如何解决实验过程中遇到的问题。

这些技能对于后续的电子设计和开发具有重要意义。

2.实验展望在本次实验的基础上，我们可以进一步探索如何实现更复杂的显示效果，如多位数码管的动态显示、彩色显示等。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

简述单片机控制数码管动态显示的工作原理一、概述数码管动态显示是一种常见的技术，它通过单片机控制多个数码管以实现同时显示多路数据。

这种技术广泛应用于各种电子设备中，如数字仪表、电子时钟、智能仪表等。

单片机作为一种低功耗、低成本、高集成度的芯片，成为了实现数码管动态显示的核心器件。

二、工作原理1.硬件连接数码管动态显示通常需要连接多个数码管和单片机。

每个数码管需要一个行驱动器，用于控制数码管的亮灭。

单片机通过串行接口与行驱动器相连，以控制多个数码管的显示。

同时，单片机还需要连接一个时钟电路，以实现定时刷新数码管的数据。

在实际应用中，行驱动器通常采用共阳极接法，而单片机则采用串行数据传输方式与行驱动器进行通信。

此外，为了实现数码管的动态显示，通常还需要连接多个限流电阻和限位电阻等元器件。

2.显示方式数码管动态显示主要有静态显示和动态显示两种方式。

静态显示是指每个数码管轮流显示，实现多路数据的依次显示，但由于需要为每个数码管分配单独的接口，因此适用于数据量较小的场景。

而动态显示则是通过控制数码管的行驱动器轮流导通，实现多个数码管的依次显示，从而适用于数据量较大的场景。

行驱动器通常采用轮流导通的方式控制多个数码管，以达到同时显示多路数据的目的。

3.控制方式单片机通过串行接口向行驱动器发送控制信号，包括数据信号和时钟信号。

数据信号用于传输要显示的数据，时钟信号则用于定时刷新数据。

此外，单片机还可以通过中断控制方式，根据需要实时更新显示内容。

在实际应用中，为了提高刷新速度和显示效果，通常需要优化单片机的处理速度和行驱动器的驱动能力。

此外，单片机还可以通过PWM（脉宽调制）控制行驱动器的电流大小，以实现更好的亮度调节和动态效果。

4.刷新速度数码管动态显示的刷新速度取决于单片机的处理速度和行驱动器的驱动能力。

为了获得更好的显示效果和更长的使用寿命，通常需要较高的刷新速度和适当的行驱动器驱动电流。

此外，可以通过优化软件算法和代码来实现更高的刷新速度和更好的显示效果。

单片机指令的数码管显示学习如何使用单片机指令进行数码管显示在学习如何使用单片机指令进行数码管显示之前，我们首先需要了解什么是单片机和数码管。

一、单片机简介单片机是一种集成电路芯片，具有微处理器、存储器和各种接口电路等功能。

它具有体积小、功耗低、成本低等特点，广泛应用于电子设备、通信设备、汽车电子等领域。

二、数码管简介数码管是一种电子数字显示器件，常用来显示数字信息。

常见的数码管有共阴极数码管和共阳极数码管，其中共阴极数码管的极性是负极大，共阳极数码管的极性是正极大。

接下来，我们将学习如何使用单片机指令控制数码管进行显示。

1. 准备工作首先，我们需要准备以下材料：- 单片机开发板- 数码管（可以根据需要选择共阴极还是共阳极数码管）- 面包板- 连接线2. 硬件连接将数码管的引脚与单片机开发板上的引脚相连接，确保连接稳固。

3. 编写代码使用单片机开发工具（如Keil、Arduino等）编写相应的代码。

下面以Keil例举一个简单的示例。

```#include <reg51.h>sbit digit1 = P2^0;sbit digit2 = P2^1;sbit digit3 = P2^2;sbit digit4 = P2^3;sbit segA = P0^0; // 数码管A段sbit segB = P0^1; // 数码管B段sbit segC = P0^2; // 数码管C段sbit segD = P0^3; // 数码管D段sbit segE = P0^4; // 数码管E段sbit segF = P0^5; // 数码管F段sbit segG = P0^6; // 数码管G段sbit segDP = P0^7; // 数码管小数点段void delay(unsigned int n){unsigned int i, j;for(i = 0; i < n; i++)for(j = 0; j < 120; j++);}void displayDigit(unsigned char digit){switch(digit){case 0:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 1; segDP = 1;break;case 1:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 1; segG = 1; segDP = 1;break;case 2:segG = 0; segDP = 1;break;case 3:segA = 0; segB = 0; segC = 0; segD = 0; segE = 1; segF = 1; segG = 0; segDP = 1;break;case 4:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 5:segA = 0; segB = 1; segC = 0; segD = 0; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 6:segA = 0; segB = 1; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 7:segG = 1; segDP = 1;break;case 8:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 9:segA = 0; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;default:break;}}void main(){unsigned char i;while(1){for(i = 0; i < 10; i++){displayDigit(i);delay(1000);}}}```4. 烧写程序将编写好的代码烧写到单片机开发板上。
