旋片式真空泵的原理与结构

旋片式真空泵的原理与结构旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。

当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。

无任务液时，即为干式旋片真空泵。

在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。

在每种泵中，又有单级和双级之分。

在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。

它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为6*10-2~1*10-2Pa，一种单级泵可达4Pa左右，另一种单级泵为50~200Pa左右。

在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。

在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。

又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA，甚至更高，同一台泵的适用范围因此更大。

双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。

由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。

一、抽气原理与构造旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力(有的还有弹簧力)紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。

旋片式真空泵结构原理与工作原理旋片式真空泵是机械容积泵，是利用转子旋转，叶片在转子槽中随离心力和定子内表面形状出进产生容积变化，使油液获得压力能的一种液泵。

该泵不仅容易获得2.5～7.0 MPa的压力，而且各密封容腔在旋转的每一瞬间所排出的油液是基本相同的，所以供油脉冲较小，排量和压力较均匀。

旋片式真空泵的结构有许多种，最常的是中低压定量单级双作用泵，旋片式真空泵型即属此种。

和单作旋片式真空泵相比，双作泵的转子，工作时能使所受的液体径向压力得到平衡。

不仅轴承的载荷减到最小，延长了使寿命;而且工作较稳定。

叶片是靠旋转离心力甩出的，因此，为使叶片(b)定子很好的接触，一般要求最低转速不得低于600 r/min,否则，便会内漏多、效率低;由此也产生一个启动扭矩低的优点。

旋片式真空泵结构比齿轮泵稍复杂，成本稍高，价位比柱塞泵便宜。

因此，目前在中低压供油系统和液压系统中，旋片式真空泵得到了十分广泛的应用。

除广泛应用于喷油泵试验台燃油供给系统外;还广泛应用于组合机床、液压磨床、液压车床、液压刨床和注塑机等液压系统。

1、主要技术参数与性能指标(见表1)2、结构特点与工作原理2.1结构特点(如图1)该泵由法兰、泵轴5,泵体1.配油盘6、转子4、叶片3、定子2、压力侧板、泵盖以及滚动轴承、骨架油封、O形橡胶密封圈(以下简称O形圈)、螺栓(共3种9个全是圆柱头内六角螺栓，均简称螺栓)和挡圈等组成。

泵轴由装在泵体和泵盖座孔中的轴承支承，转子(b)轴用花键联接，转子上开有倾角为10°～14°(有的无倾角)的径向均布狭槽，槽内装有可沿槽径向滑动的叶片，叶片外套装着转子同心的定子(也称腰形套或内凸轮)，转子前有配油盘，后有压力侧板，最后由泵盖封闭。

配油盘上对称的开有:2个进油口相通的吸油窗和2个出油口相通的压油窗;压力侧板(兼配油盘)上只对称的开有2个配油盘吸油窗相对、也进油口相通的吸油窗。

通过键动力源联接的泵轴带着转子旋转时，叶片受到离心力的作用，其端部便顶在定子即内凸轮表面上(油压建立后，叶片底部还受到油液压力的作用，这样会使其端部X加紧贴内凸轮表面)，叶片在离心力和内凸轮推力的共同作用下，便在槽中刹复运动。

旋片式真空泵工作原理旋片式真空泵主要由泵壳、转子、叶片、连杆、中心轴和驱动装置等组成。

泵壳是一个密封的容器，内部安装有转子、叶片和连杆。

转子是一个主要部件，由中心轴和两个对称的叶片组成。

转子通过中心轴与驱动装置连接，形成一个旋转的整体。

当真空泵启动时，驱动装置带动中心轴和转子旋转。

在转子的旋转过程中，叶片与泵壳内部形成紧密的空隙。

当叶片通过吸力吸入气体时，旋转的转子将气体带到泵壳内，随着转子的继续旋转，气体被推向泵壳的出口。

在吸入气体的过程中，泵壳内的压力下降，形成真空。

当气体被推至泵壳的出口时，由于泵壳出口的压力低于输入气体的压力，气体会被排出真空泵，同时外界的气体会进入泵壳。

因此，旋片式真空泵是通过不断地吸入和排出气体来实现真空的。

1.吸入气体：当泵启动时，转子开始旋转，叶片与泵壳内形成紧密的空隙。

由于空隙的体积变大，气体被吸入泵壳。

2.压缩气体：随着转子的旋转，气体被推向泵壳的出口，从而增加了气体的压力。

泵壳内的压力逐渐升高。

3.排出气体：当气体被推至泵壳的出口时，由于出口的压力低于气体的压力，气体会被排出真空泵。

外界的气体会进入泵壳，以维持压力的平衡。

4.循环往复：随着转子的继续旋转，以上步骤不断重复，从而实现连续的气体吸入和排出。

需要注意的是，旋片式真空泵在工作过程中会产生摩擦和热量。

为了保证其稳定运行和延长使用寿命，通常需要进行冷却和润滑。

冷却可以通过循环水或外部散热器来实现，润滑则是通过注入润滑油来减少摩擦和磨损。

总结起来，旋片式真空泵的工作原理是通过旋转的转子和静止的壳体之间的空隙来实现气体的吸入和排出，从而产生真空。

它的工作过程可以概括为吸入气体、压缩气体和排出气体这几个步骤，并借助外界冷却和注入润滑油来实现稳定运行。

旋片式真空泵由于结构简单、可靠性高，被广泛应用于真空技术领域。

旋片式真空泵结构
旋片式真空泵由以下几个主要部分组成：
1.主体：旋片式真空泵的主体外观一般为圆柱形或长方体，内部为一空腔，通常由铝合金、钢或不锈钢等材料制成。

2.旋叶片：旋片式真空泵的核心是旋叶片，通常有4片或6片叶片，与泵体紧密配合，并通过凸轮偏心轴的转动运动实现真空泵的工作。

3.凸轮：凸轮是连接旋叶片与偏心轴的关键部件，是旋片式真空泵能够实现正常工作的关键。

4.偏心轴：旋片式真空泵的偏心轴为椭圆形轴，由光滑的轴颈和偏心轴两个部分组成。

5.前、后盖板：前盖板和后盖板分别位于旋片式真空泵的前端和后端，起到固定旋叶片和密封作用。

6.进气口：真空泵的进出口被称为进气口，旋片式真空泵的进气口圆形面板安装在前盖板上。

7.出气口：真空泵的出气口圆形面板安装在泵体上，通常位于泵的侧面或上部。

8.压力差表：用于检测旋片式真空泵的压力状态，以确保其正常工作。

真空泵的结构及工作原理单级旋片式真空泵的结构旋片式油封机械真空泵结构。

它是一种油封式旋转机械真空泵，可以单独使用，也可以作高真空的前级泵。

即可以和增压泵、油扩散泵组成机组。

1.单级旋片式真空泵结构作为单级旋片式真空泵只有一个工作室，它主要由定子、转子、旋片组成。

转子偏心地置于定子内。

转子梢中装有两块旋片，两旋片之间装有弹簧。

依靠弹簧的弹力和泵旋转时的离心力使旋片紧贴于泵壁。

一般将泵腔分成三部分:从进气竹到旋)牛分隔的空间称吸夕(空间，由两旋片同泵壁分附出的空间称为膨胀压缩空间;排气阀到旋片分隔的空间称.排气空间。

如旋片处于垂充位置时，则把泵腔分成二部分(即吸气空间和排气空间).但不管旋片处于什么位置，它始终把进气门和排气口分开。

排气阀浸在油里的目的是防止大气返流进入泵内。

为了防止电源突然停电泵油返流入真空容器内，在进气口管道上安装一个电磁阀，一旦停电，电滋阀随把通道堵死，开泵抽气时，电磁阀吸上，通道打开。

2.单级旋片式真空泵工作原理当转子在定子内旋转时，吸气空间的容积逐渐增大而把被抽空问中气沐吸入吸气空间。

同时排气空间的容积逐渐缩小，将前一周期已吸入的气体压缩，当气体压力足够高，即大于油的重力和阀片弹力之和时，被抽气体顶开排气阀，穿过油层由排气管排出。

旋片式真空泵在工作过程中的几个典型位置。

(1)旋片1处于垂直位置，并与转子和定子问的固定切点4重合，吸气过程尚未开始。

(2)旋片1从A点转过一定角度，吸气空间逐渐增大气体便从被抽空问通过进气口进入吸气空间。

(3)旋片1到达水平位置，旋片2正好将进气口封死，气体不再进入吸气空间，吸气量达到最大。

(4)旋片继续旋转，被封闭在旋片1、2之间的气体受到压缩，压强不断升高，当压强超过一定值时，气体便推开排气阀由排气管排出。

(5)排气结束，恢复到第一个过程里，只是I、2两个旋片交换了一个位置。

以后的排气就按照上面的过程重复进行。

这样每个旋片起了二个作用:使泵腔从进气口。

旋片真空泵工作原理
旋片真空泵是一种常用的真空设备，广泛应用于各种工业领域。

它的工作原理
是通过旋转的叶片将气体吸入并排出，从而实现真空抽取的功能。

下面我们将详细介绍旋片真空泵的工作原理。

首先，旋片真空泵的主要部件包括机壳、旋片、进气口、排气口等。

当真空泵
启动后，电机驱动旋片高速旋转，旋片内部形成一定的容积。

在旋转的作用下，旋片将气体吸入并排出，从而形成真空。

其次，旋片真空泵的工作原理是基于旋转叶片的动力学原理。

当旋片高速旋转时，叶片与机壳之间形成一定的密封间隙。

气体在叶片的作用下被吸入，随后叶片继续旋转将气体排出，形成连续的吸入和排出过程。

通过这种方式，真空泵能够将容器内的气体抽取出来，形成真空环境。

另外，旋片真空泵的工作原理还与其结构特点有关。

旋片真空泵的叶片通常采
用弹性材料制成，能够在高速旋转时保持较好的密封性能。

同时，旋片的排气口设计合理，能够有效地将气体排出。

这些结构特点保证了真空泵的高效工作。

此外，旋片真空泵的工作原理还涉及到气体的物理性质。

在真空泵工作时，气
体的压力和温度会影响其流体性质。

因此，在真空泵的设计和使用过程中，需要考虑气体的物理性质对真空泵工作的影响，以保证真空泵的正常工作。

总的来说，旋片真空泵的工作原理是基于旋转叶片的动力学原理，通过叶片的
吸入和排出气体，形成真空环境。

同时，其结构特点和气体的物理性质也对其工作起到重要的影响。

了解旋片真空泵的工作原理有助于我们更好地使用和维护真空泵，提高其工作效率和使用寿命。

旋片式真空泵原理
旋片式真空泵是一种常用的真空装置，它主要由旋转的叶片和机壳组成。

其工作原理如下：
1.启动：当真空泵开始工作时，电机带动叶片旋转。

叶片通常
有两个或更多，它们通过以离心力传递能量而旋转。

2.吸入空气：随着叶片的旋转，泵的机壳内部会形成一系列的
空间，这些空间会不断变大和变小。

当空间变大时，与进气口相连的空间形成一个负压区域，吸入外部的空气。

3.密封：在每个空间变小的过程中，泵的机壳内部会形成一个
密封区域，使得已经吸入的气体被封闭在密封区域内。

4.排出气体：随着叶片的继续旋转，密封区域连接到排气口，
其中的气体被推出真空泵。

排出的气体可以通过管道导出或进一步处理。

5.循环过程：以上过程会不断重复，使得真空泵可以连续地吸
入和排出气体，从而实现空气抽真空的目的。

需要注意的是，旋片式真空泵通常适用于对气体进行较低真空度处理，而对于高真空度的需求则需要其他类型的真空泵。

此外，在使用旋片式真空泵时，还需要注意及时维护和更换叶片、保证泵的密封性能等，以保证其正常的工作效果。

旋片式真空泵工作原理
旋片式真空泵是一种常用的真空泵，它的工作原理主要包括以下几个步骤：
1. 驱动器驱动转子旋转：旋片式真空泵的内部结构由驱动器和转子组成，驱动器通过电机等力量驱动转子高速旋转。

2. 随着旋转，泵腔容积变化：转子内部的旋转会导致旋转会导致泵腔内部的容积不断变化。

当转子低速旋转时，泵腔处于扩容阶段，容积不断增大；当转子高速旋转时，泵腔则处于压缩阶段，容积不断减小。

3. 泵腔内部形成真空：通过泵腔容积的周期性变化，泵腔内部产生了较高的压缩比。

在压缩阶段，泵腔不断将气体向孔板端推进，压缩气体的密度增大，压力增加。

同时，在扩容阶段，泵腔不断吸附外部气体进入，并且不断将这些气体推向后端排出，有效降低了气体的压力，形成真空。

4. 排气阀排出气体：真空泵的后端连接一个排气阀，当压缩气体达到一定压力时，排气阀会打开，将气体排出真空泵。

通过以上步骤的循环运作，旋片式真空泵不断将气体从被抽体内抽出，从而形成真空。

在常见的工业应用中，旋片式真空泵通常被用于抽取非腐蚀性气体和水蒸气。

值得注意的是，在使用旋片式真空泵时，需要注意维护和保养，以确保其正常运行和延长使用寿命。

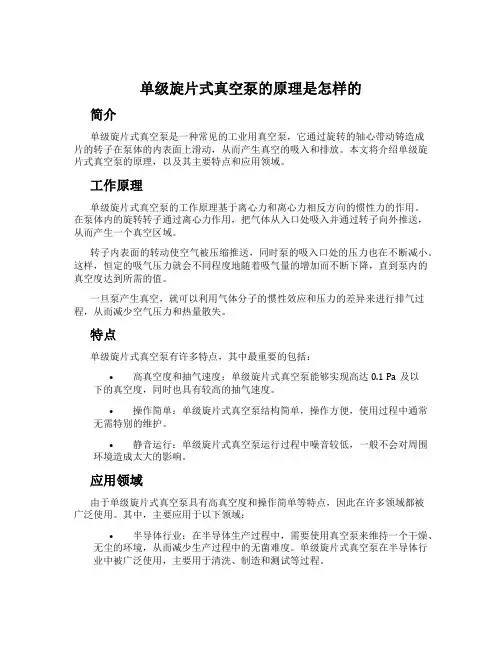

单级旋片式真空泵的原理是怎样的简介单级旋片式真空泵是一种常见的工业用真空泵，它通过旋转的轴心带动铸造成片的转子在泵体的内表面上滑动，从而产生真空的吸入和排放。

本文将介绍单级旋片式真空泵的原理，以及其主要特点和应用领域。

工作原理单级旋片式真空泵的工作原理基于离心力和离心力相反方向的惯性力的作用。

在泵体内的旋转转子通过离心力作用，把气体从入口处吸入并通过转子向外推送，从而产生一个真空区域。

转子内表面的转动使空气被压缩推送，同时泵的吸入口处的压力也在不断减小。

这样，恒定的吸气压力就会不同程度地随着吸气量的增加而不断下降，直到泵内的真空度达到所需的值。

一旦泵产生真空，就可以利用气体分子的惯性效应和压力的差异来进行排气过程，从而减少空气压力和热量散失。

特点单级旋片式真空泵有许多特点，其中最重要的包括：•高真空度和抽气速度：单级旋片式真空泵能够实现高达0.1 Pa及以下的真空度，同时也具有较高的抽气速度。

•操作简单：单级旋片式真空泵结构简单，操作方便，使用过程中通常无需特别的维护。

•静音运行：单级旋片式真空泵运行过程中噪音较低，一般不会对周围环境造成太大的影响。

应用领域由于单级旋片式真空泵具有高真空度和操作简单等特点，因此在许多领域都被广泛使用。

其中，主要应用于以下领域：•半导体行业：在半导体生产过程中，需要使用真空泵来维持一个干燥、无尘的环境，从而减少生产过程中的无菌难度。

单级旋片式真空泵在半导体行业中被广泛使用，主要用于清洗、制造和测试等过程。

•医疗行业：在医疗行业中，单级旋片式真空泵主要用于真空负压汲取体腔和产生手术区域的局部麻醉。

此外，它还能够用于体外循环、生化分析和实验室测试等领域。

•化工行业：单级旋片式真空泵能够处理许多化学品和化学物质，因此在化工行业中也得到了广泛应用。

总结单级旋片式真空泵是一种高效、高真空度、静音运行的真空泵，它的工作原理基于离心力和惯性力的作用。

由于其独特的特点和广泛的应用领域，已经成为许多行业的必备设备之一。

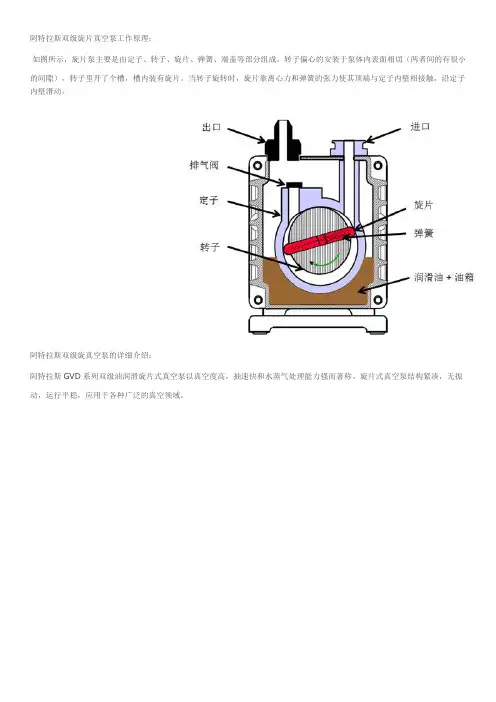

阿特拉斯双级旋片真空泵工作原理：
如图所示，旋片泵主要是由定子、转子、旋片、弹簧、端盖等部分组成。

转子偏心的安装于泵体内表面相切（两者间的有很小
的间隙），转子里开了个槽，槽内装有旋片。

当转子旋转时，旋片靠离心力和弹簧的张力使其顶端与定子内壁相接触，沿定子内壁滑动。

阿特拉斯双级旋真空泵的详细介绍：
阿特拉斯GVD系列双级油润滑旋片式真空泵以真空度高，抽速快和水蒸气处理能力强而著称。

旋片式真空泵结构紧凑，无振动，运行平稳，应用于各种广泛的真空领域。

应用行业：
●冰箱和空调系统抽真空、干燥和回填
●真空干燥和真空蒸馏
●作为高真空应用的前级泵
●真空冶金
●薄膜技术
●真空冷冻干燥
●变压器和电缆干燥及浸渍、绝缘油处理
●低温容器抽真空
阿特拉斯双级旋片真空泵技术参数：
阿特拉斯双级旋片真空泵维护保养：
1.根据需要检查油位，至少每月一次，
2.根据具体应用更换油，3-6个月，
3.每次更换油，检测并清洁入口过滤器，
4.每年清洁或更换气囊过滤器，
5.每年清洁马达风扇盖子和外壳，
6.清洁和对泵做彻底检查并根据需要更换叶片，3-4年左右
7.更换电容器，4年左右，
8.测试马达状况，4年左右，
▪保养前，洁泵体，切断电源，让泵冷却，换下的密封件不要重复使用，
▪保养后，确认转向，检查泄露，打开气镇阀运行1,5-2,5h + 关闭气镇阀运行0,5h。

2X型旋片式真空泵结构原理应用说明一、结构简图二、结构说明2X系列旋片式真空泵，其结构是利用偏心地装在定子腔内的转子和在转子槽内滑动的借弹簧张力和离心力紧贴定子内壁的两块旋片，将定子分隔成二个工作腔，旋片一边容积不断扩大将气体吸入，另一边容积不断缩小，气体压缩达到大气压力时通过排气阀排出，上述操作每转重复二次。

2X型旋片式真空泵为双级结构，当吸入压强较高时，高低级腔可同时排气，吸入压强较低时，气体由吸气口进入高级腔，经压缩后通过中壁内气道进入低级腔，再次压缩后，从低级排气阀排出。

当泵带有气镇阀时，允许抽除含有少量水蒸气等可凝性蒸气的气体。

2X-2A、4A、8A、8、15泵为上下偏心结构，高低级转子采用凸凹槽联结的转动形式。

2X-30A、70A泵为侧偏心结构，低级转子套在高级转子轴上的转动形式，并采用泵壳内通冷却心，冷却具有泵温低，极限总压力低的特点。

三、用途和使用范围1、2X型泵是用来对密封容器抽除气体获得真空的基本设备之一。

可单独使用，也可作为增压泵、扩散泵、分子泵等的前级泵。

可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药，电真空器件等工业的真空作业。

2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下，允许长期连续工作。

3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。

4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟，以免喷油或润滑不良引起泵损坏。

四、型号及主要技术指标五、安装说明1、泵应安装在地面结实坚固的场所，周围应留有充分的余地，便于检查、维护、保养。

2、泵底座下应保持地基水平，底座四角处建议垫减震橡皮或用螺栓浇制安装，确保泵运转平稳，振动小。

3、泵与系统的连接管道应密封可靠，对小泵可采用金属管路连接密封垫采用耐油橡胶，对小泵可采用真空胶管连接，管道管径不得小于泵吸气口径，且要求管路短而少弯头。

直联旋片式真空泵原理
直联旋片式真空泵的原理
直联旋片式真空泵是一种常用的真空设备，广泛应用于各个领域，如化工、制药、电子、材料加工等。

它通过旋转的叶片来产生真空，从而实现吸取气体和排放气体的功能。

该泵的工作原理基于叶片的旋转和配套的组件协同作用。

以下是直联旋片式真
空泵的详细工作原理：
1. 叶片旋转：泵的主体部分是由一个旋转叶轮组成。

当电机启动时，它带动叶
轮高速旋转。

2. 真空腔变化：叶轮的旋转会导致泵内真空腔的体积不断变化。

在叶片旋转的
过程中，不同位置的叶片与真空腔之间形成一系列不断变化的空气密封容器。

3. 吸气过程：当叶片旋转到相应位置时，某个空气密封容器与泵的进气口相连。

这时，由于泵内真空腔的体积变大，使得外界气体通过进气口进入泵内真空腔。

4. 排气过程：随着叶片的继续旋转，进气口与另一个空气密封容器相连，并与
泵的出气口隔离。

这时，泵内真空腔的体积变小，压缩并推动了进入真空腔的气体向出气口排放。

5. 循环往复：通过不断的旋转和变化容积，泵能够持续地吸取气体和排放气体，从而形成一个循环过程。

直联旋片式真空泵通过旋转叶片和变化容积的方式，有效地产生并维持真空。

其运行稳定、噪音低、结构简单且维护成本较低，因此在各个领域得到广泛应用。

无论是工业生产中的真空抽取，还是实验室中的真空实验，直联旋片式真空泵都是一种可靠的选择。

旋片式真空泵的原理与结构一、原理：1.起动阶段：开启电机，旋片式真空泵开始转动。

此时，泵内是一个相对高压的状态，气体通过吸入口进入泵内。

2.吸气阶段：偏心轴带动旋转的叶片将进气口的气体吸入泵内，同时泵腔被分为上下两部分，当叶片旋转自进气口转到出气口的位置时，叶片与泵腔形成密封，上下两部分的气体得以隔离。

3.排气阶段：当叶片继续旋转时，旋转的叶片将泵腔内的气体向排气口推送出去，同时上下两部分的气体再次相连。

叶片旋转至进气口的位置时，泵腔内的气体被推送到排气口处，完成了一次完整的吸气和排气过程。

二、结构：1.外壳：旋片式真空泵的外壳通常采用铸铁或钢板制成，具有良好的耐腐蚀性和强度。

2.转子：转子是旋片式真空泵的核心部件，通常由铸铁或铸钢制成。

转子上安装有两个对称排列的叶片，可以通过偏心轴引导转动。

3.叶片：叶片通常由铸造铁制成，也可以选用特殊材料，如不锈钢或聚四氟乙烯。

叶片与泵腔之间形成可靠的密封，起到吸气和排气的作用。

4.偏心轴：偏心轴是旋片式真空泵的驱动装置，通常由电机驱动。

偏心轴上的轴承对旋转运动提供支撑和导向。

5.进气口和排气口：进气口和排气口是旋片式真空泵的连接口，用于与真空系统的管路相连，实现气体的进出。

6.密封装置：为了确保泵腔的密封性能，旋片式真空泵通常配备有密封装置，如轴封、O型圈或机械密封。

7.附件：旋片式真空泵通常还配备有一些附件，如观察窗、温度探头和压力表等，用于检测和监控泵的性能和运行状态。

综上所述，旋片式真空泵通过旋转的偏心轴带动叶片在泵腔内产生变压和吸气的作用，从而实现气体的吸入和排出。

其结构包括外壳、转子、叶片、偏心轴、进气口、排气口、密封装置以及其他附件。

旋片式真空泵具有结构简单、运行可靠和维护方便等特点，因此在真空系统中得到了广泛应用。

旋转机械真空泵应用机械的方法周期性地改变真空泵内吸气空腔的容积，使被抽容器中气体不断膨胀从而被抽走的泵，称机械真空泵。

改变空腔容积的方式，有活塞往复式、定片式和旋片式真空泵等，这里仅以旋片式真空泵为例，进行说明。

旋片式机械真空泵工作原理旋片真空泵的结构，泵内有一圆往形空腔，空腔上装着进气管道和出气阀门，空腔内有一偏心安装的口柱形转子，转子的顶端保持与空腔壁相接触，转子上开有二个槽，槽内安放二旋片，旋片间有一弹簧，于是当转子旋转时，两旋片的顶端始终沿着空腔的内壁滑动。

整个空腔是放在油箱内的。

旋片旋转时几个典型的工作位置。

在旋转过程中，旋片始终将由空腔和转子间构成的弯月形体积划分为二部分〔有时是三部分〕，一部分是连通出口阀门的排气空腔，一部分是连通进气管道的吸气空腔。

图(1)表示正在吸气，同时把上一工作周期内吸入的气体逐步压缩。

图(2)表示吸气截止(这时吸气空腔为最大)，将开始.压缩。

图(3)表示吸气空腔另一次吸气，排气空腔继续压缩。

图(4)表示排气空腔内的气体，已被压缩到压力大于一个大气压，因此它能将排气阀门打开而逸出到大气中，吸气空腔开始不断吸气。

机械真空泵工作过程图在工作时，转子带着旋片不断旋转，就有气体不断排出完成抽气作用。

转子的转漆一般在450转/分左右。

显然如果转子转速愈快，则抽速愈大，但在高的转速下保证密封极为困难.为保证在排气和吸气空腔间不漏气，除了提高加工精度、保证紧密接触之外，还采用蒸汽压较低而又有一定粘度的机械泵油作密封填隙。

油的另外两个作用是润滑和帮助在气体压强较低时打开阀门。

机械泵油是通过专门的油路进入泵腔内的:上述单级旋片式真空泵一般所能达到的极限压强P.约为10-2托，这主要受限制于密封间的漏气。

在P。

＝10-2托时，密封处两端的压强差也已经达到5个数量级，漏气量是决定于这压强差的。

继续改善单级泵似乎已无多大余地。

为此采用双级泵结构，即将两个这样的泵串联起来，降低后级泵(进气口处的)压强差。

旋片式真空泵工作原理
旋片式真空泵是一种常见的真空泵型号，其工作原理基于离心力和摩擦力的作用。

旋片式真空泵由一个主轴和多个旋转的金属片（被称为旋片）构成。

当泵的马达启动后，主轴和旋片开始旋转。

在旋转过程中，由于离心力的作用，旋片会向外移动，与泵的外壁形成密封，将泵腔分为若干个小容积的腔室。

当旋片继续旋转时，腔室中的气体随着旋片的运动被挤压，不断向排气口方向移动。

同时，在旋转过程中，旋片与泵腔壁之间的摩擦产生的热量会被泵体散热出去，以保持泵体的正常运行。

当气体被挤压到最小容积时，通过排气口排放到大气中，从而实现了对真空腔的抽气。

值得注意的是，旋片式真空泵在工作过程中需要注入一部分适用于工作环境的工作介质，如机械油或合成油，以减少旋片和泵腔壁之间的摩擦。

通过不断旋转和挤压气体，旋片式真空泵能够实现对真空腔内气体的快速排放，达到所需的真空度。

总结：旋片式真空泵通过旋转的金属旋片和泵腔壁之间的密封，
通过离心力和摩擦力的作用，将气体挤压出真空腔并排放到大气中。

旋片式真空泵工作原理旋片式真空泵是一种常见的真空设备，用于将气体或蒸汽从封闭容器中抽出，以产生真空。

它由旋转的叶片和固定的外壳组成，通过旋转叶片的方式来实现气体的抽出。

本文将详细介绍旋片式真空泵的工作原理及其应用。

首先，让我们来了解一下旋片式真空泵的结构。

旋片式真空泵通常由叶轮、叶片、外壳、进气口和出气口等部件组成。

其中，叶轮是由叶片组成的旋转部件，外壳则是叶轮的固定部件，进气口用于吸入气体，出气口用于排出抽出的气体。

旋片式真空泵的工作原理如下：当电机启动时，叶轮开始旋转，叶片随之旋转。

在旋转的过程中，叶片不断地与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。

当叶片与外壳之间的气室容积变大时，进气口处的气体被吸入到气室中；当叶片与外壳之间的气室容积变小时，气室中的气体被挤压出来。

通过这样的循环过程，气体不断地被吸入和排出，从而实现了气体的抽出。

旋片式真空泵的工作原理可以用以下几点来总结：1. 旋转叶片产生气室：当叶轮旋转时，叶片与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。

2. 吸入气体：当气室容积变大时，进气口处的气体被吸入到气室中。

3. 排出气体：当气室容积变小时，气室中的气体被挤压出来，并通过出气口排出。

旋片式真空泵通常用于实验室、医疗设备、半导体制造等领域，其工作原理简单、结构紧凑、抽气速度快，因此受到广泛的应用。

同时，旋片式真空泵还具有抽气效率高、噪音低、维护成本低等优点，因此备受用户青睐。

总之，旋片式真空泵通过旋转叶片的方式来实现气体的抽出，其工作原理简单而高效。

在实际应用中，我们需要根据具体的需求选择合适的旋片式真空泵，并严格按照操作规程来使用和维护设备，以确保其正常、稳定地工作。

旋片式真空泵的工作原理旋片式真空泵是一种常用的真空设备，它通过旋转的叶片在泵内产生离心力，从而实现对气体的吸入和排出。

其工作原理主要包括四个方面，离心力作用、气体压缩、气体排出和密封性能。

首先，旋片式真空泵的工作原理之一是离心力作用。

当泵机转动时，叶片受到离心力的作用，从而产生高速旋转。

在叶片的作用下，气体被迫向泵的出口移动，并在叶片间产生连续的压缩和扩张过程。

这一过程实现了气体的吸入和排出，从而形成真空。

其次，气体在旋片式真空泵内经历了压缩过程。

当气体被吸入泵内后，叶片的旋转使得气体在叶片之间被压缩。

随着叶片的旋转，气体被不断地压缩，使得气体的压力逐渐增大。

这一过程实现了气体的压缩，为后续的排出做好了准备。

接着，气体在旋片式真空泵内被排出。

随着叶片的旋转，压缩后的气体被推向泵的出口。

在出口处，气体被释放出来，从而形成了对外的排出过程。

通过这一过程，泵内的气体得以不断地被排出，从而形成了真空状态。

最后，旋片式真空泵的工作原理还与其密封性能有关。

在泵机内部，叶片和泵体之间需要具备一定的密封性能，以确保气体不会从泵机内部泄漏出来。

同时，泵机的进出口也需要具备良好的密封性能，以确保气体能够顺利地被吸入和排出。

这一点对于保证旋片式真空泵的正常工作至关重要。

总的来说，旋片式真空泵的工作原理主要包括离心力作用、气体压缩、气体排出和密封性能。

通过这些原理的相互作用，旋片式真空泵能够有效地实现对气体的吸入和排出，从而形成所需的真空环境。

这种工作原理的设计使得旋片式真空泵成为了许多工业领域中不可或缺的设备。
