LED发光字排孔教程,LED灯箱排灯方法

发光字施工方案1. 引言发光字是一种常见的户外广告牌制作材料，它通过内部发光装置使其字体在夜间能够发出光芒，从而提高广告的可见性和吸引力。

本文将介绍发光字的施工方案，包括材料准备、安装步骤和注意事项等内容。

2. 材料准备在进行发光字的施工之前，需要准备以下材料和工具：•发光字字体：根据设计需求选择合适的发光字字体。

•发光字边框：一般使用塑料或金属材料制作发光字的边框。

•发光模块：使用高亮度LED灯珠作为发光装置。

•电源和控制器：用于供电和控制发光字的亮度和显示效果。

•安装支架：根据需要选择合适的支架类型。

•手工具：如螺丝刀、钳子、电钻等。

3. 施工步骤3.1 制作发光字框架首先，根据设计要求制作发光字的框架。

一般情况下，可以使用金属或塑料材料制作框架。

根据设计图纸的尺寸，将材料切割成合适的尺寸，并使用螺丝或焊接进行固定。

3.2 安装发光模块在发光字的框架内部，安装发光模块。

先确定LED发光模块的布局和排列方式，然后使用胶水或胶带固定模块在框架内。

确保模块的布线连接正确，以保证后续的亮度和显示效果。

3.3 连接电源和控制器将发光模块的电源线连接到电源和控制器上。

根据需要，可以设置不同的亮度和显示效果。

确保电路连接正确，以免发生短路或其他电气问题。

3.4 测试和调试在施工完成后，进行测试和调试。

确保发光字的亮度和显示效果符合设计要求。

如有需要，可以调整亮度、颜色和显示模式等参数，以获得最佳的视觉效果。

3.5 安装支架和固定发光字根据实际需求选择合适的支架类型，并将发光字固定在支架上。

确保发光字的位置正确，且安全牢固。

4. 注意事项在进行发光字施工时，需要注意以下事项：•安全第一：在施工过程中，确保人员和设备的安全。

避免使用损坏的材料或工具，以及操作不规范。

•防水处理：发光字一般用于户外环境，需要进行防水处理，以防止雨水和潮湿对发光模块和电子元件的损坏。

•定期检查维护：发光字在使用一段时间后可能出现亮度不均匀或其他问题。

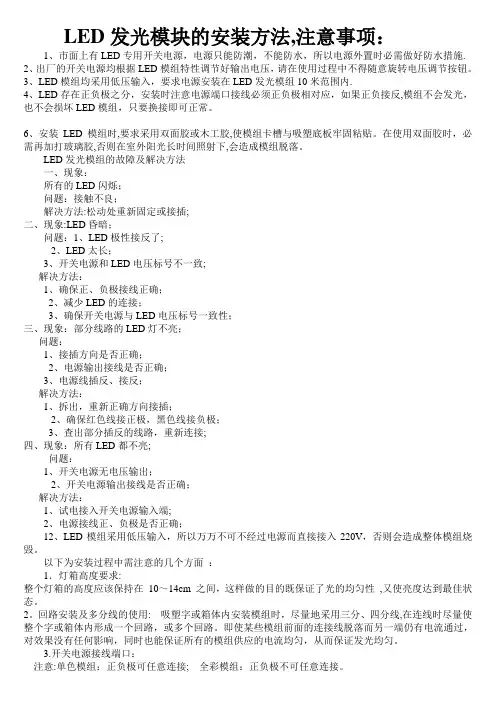

LED发光模块的安装方法,注意事项：1、市面上有LED专用开关电源，电源只能防潮，不能防水，所以电源外置时必需做好防水措施.2、出厂的开关电源均根据LED模组特性调节好输出电压，请在使用过程中不得随意旋转电压调节按钮。

3、LED模组均采用低压输入，要求电源安装在LED发光模组10米范围内.4、LED存在正负极之分，安装时注意电源端口接线必须正负极相对应，如果正负接反,模组不会发光，也不会损坏LED模组，只要换接即可正常。

6、安装LED模组时,要求采用双面胶或木工胶,使模组卡槽与吸塑底板牢固粘贴。

在使用双面胶时，必需再加打玻璃胶,否则在室外阳光长时间照射下,会造成模组脱落。

LED发光模组的故障及解决方法一、现象：所有的LED闪烁；问题：接触不良；解决方法:松动处重新固定或接插;二、现象:LED昏暗；问题：1、LED极性接反了;2、LED太长；3、开关电源和LED电压标号不一致;解决方法：1、确保正、负极接线正确；2、减少LED的连接；3、确保开关电源与LED电压标号一致性；三、现象：部分线路的LED灯不亮；问题：1、接插方向是否正确；2、电源输出接线是否正确；3、电源线插反、接反；解决方法：1、拆出，重新正确方向接插；2、确保红色线接正极，黑色线接负极；3、查出部分插反的线路，重新连接;四、现象：所有LED都不亮;问题：1、开关电源无电压输出；2、开关电源输出接线是否正确；解决方法：1、试电接入开关电源输入端;2、电源接线正、负极是否正确；12、LED模组采用低压输入，所以万万不可不经过电源而直接接入220V，否则会造成整体模组烧毁。

以下为安装过程中需注意的几个方面：1．灯箱高度要求:整个灯箱的高度应该保持在10～14cm 之间，这样做的目的既保证了光的均匀性,又使亮度达到最佳状态。

2。

回路安装及多分线的使用:吸塑字或箱体内安装模组时，尽量地采用三分、四分线,在连线时尽量使整个字或箱体内形成一个回路，或多个回路。

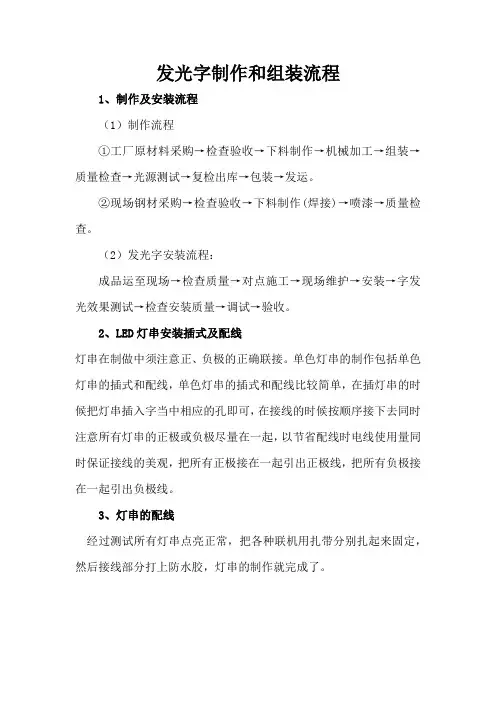

发光字制作和组装流程
1、制作及安装流程
（1）制作流程
①工厂原材料采购→检查验收→下料制作→机械加工→组装→质量检查→光源测试→复检出库→包装→发运。

②现场钢材采购→检查验收→下料制作(焊接)→喷漆→质量检查。

（2）发光字安装流程：
成品运至现场→检查质量→对点施工→现场维护→安装→字发光效果测试→检查安装质量→调试→验收。

2、LED灯串安装插式及配线
灯串在制做中须注意正、负极的正确联接。

单色灯串的制作包括单色灯串的插式和配线，单色灯串的插式和配线比较简单，在插灯串的时候把灯串插入字当中相应的孔即可，在接线的时候按顺序接下去同时注意所有灯串的正极或负极尽量在一起，以节省配线时电线使用量同时保证接线的美观，把所有正极接在一起引出正极线，把所有负极接在一起引出负极线。

3、灯串的配线
经过测试所有灯串点亮正常，把各种联机用扎带分别扎起来固定，然后接线部分打上防水胶，灯串的制作就完成了。

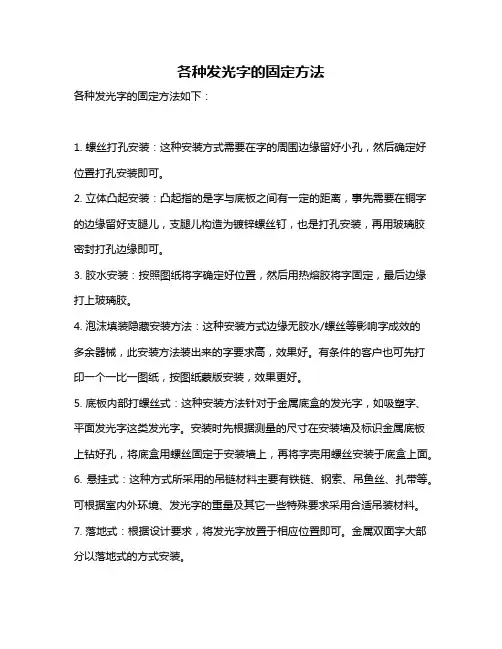

各种发光字的固定方法各种发光字的固定方法如下：1. 螺丝打孔安装：这种安装方式需要在字的周围边缘留好小孔，然后确定好位置打孔安装即可。

2. 立体凸起安装：凸起指的是字与底板之间有一定的距离，事先需要在铜字的边缘留好支腿儿，支腿儿构造为镀锌螺丝钉，也是打孔安装，再用玻璃胶密封打孔边缘即可。

3. 胶水安装：按照图纸将字确定好位置，然后用热熔胶将字固定，最后边缘打上玻璃胶。

4. 泡沫填装隐藏安装方法：这种安装方式边缘无胶水/螺丝等影响字成效的多余器械，此安装方法装出来的字要求高，效果好。

有条件的客户也可先打印一个一比一图纸，按图纸蒙版安装，效果更好。

5. 底板内部打螺丝式：这种安装方法针对于金属底盒的发光字，如吸塑字、平面发光字这类发光字。

安装时先根据测量的尺寸在安装墙及标识金属底板上钻好孔，将底盒用螺丝固定于安装墙上，再将字壳用螺丝安装于底盒上面。

6. 悬挂式：这种方式所采用的吊链材料主要有铁链、钢索、吊鱼丝、扎带等。

可根据室内外环境、发光字的重量及其它一些特殊要求采用合适吊装材料。

7. 落地式：根据设计要求，将发光字放置于相应位置即可。

金属双面字大部分以落地式的方式安装。

8. 螺杆安装式：螺杆安装是在发光字的底板上焊接有一定长度的螺杆，安装墙面有相应的安装孔，安装时发光字的螺杆直接插入对应的安装孔固定即可。

螺杆安装是为了使发光字离安装墙面之间具有一定的间距。

9. 粘贴式：粘贴式应用范围广泛，常用的粘合胶有玻璃胶、泡沫胶、结构胶等。

要根据发光字材质及安装环境、内外干湿、温差等各种情况综合考虑，选择合适的胶粘剂。

发光字运用多的粘贴方式是玻璃胶安装，像树脂字、无边字、注塑字都可选择玻璃胶粘贴式安装。

10. 粘贴吊挂式：如果安装墙体基础是大理石、玻璃、不锈钢这类不允许打孔，而且又坚固平整的安装墙，那这种方法是适合不过的了。

首先准确测量好安装位置，以防把发光字装歪，用AB胶将有机边条或角铝等材料粘在墙体上，然后将发光字挂上，微调位置，用玻璃胶固定即可。

LED发光字制作流程目录一、LED灯串产品介绍及比较1、LED灯串产品的概述2、LED产品的应用范围3、LED防水灯串的描述及特点4、LED产品性能参数5、LED照明与普通霓虹灯照明运营成本比较6、户外广告载体性能比较二.LED发光字相关材料介绍1、发光字字体材料及加工方法2、发光字线材3、发光字控制单元4、发光字变电箱三、发光字前期设计1、绘画字体并排孔2、制作效果图3、绘制施工图四、发光字制作和组装1、LED灯串安装插式及配线2、控制单元的组装五、发光字现场施工1、招牌的安装2、电力系统的安装六、完成发光字案例一、LED灯串产品介绍1、LED灯串产品的概述LED灯串产品，是采用先进的LED半导体芯片作为发光组件，通过科学的防水处理处理，使发光字安装方便,有效降低安装成本，大大提升品质，减少不良损耗， LED灯座双向取、装，让维护变得简单，彻底解决LED工程维护难的问题，是取代传统夜景照明和装饰的换代产品，是一种环保节能、科技含量很高、简洁明亮、亮化装饰及照明光源，专门用于立体字内的发光、各种标识、景观设计装饰、楼宇亮化光源。

2、LED防水灯串产品的应用范围:LED防水灯串产品可广泛应用在︰1）、酒店宾馆的户外招牌和LOGO；2）、学校、医院、古建筑、教堂、和公司的招牌和LOGO；3）、KTV招牌招牌，桑拿洗浴中心招牌；4）、酒店门头招牌，外墙LED穿孔字3、LED防水灯串的描述及特点:LED防水灯串是相对于传统的霓虹灯、灯箱、路牌和磁翻板及LED显示屏以外的一种全新的集广告、装饰和美化环境于一身的户外显示媒体，户外招牌和户外发光字。

1）直流电压5V，使用相当安全。

2）防水LED灯串充分发挥点光源优势：任意组合，体现随意性3）安装方便,有效降低安装成本。

大大提升品质，减少不良损耗。

4）LED灯座双向取、装。

让维护变得简单。

彻底解决LED工程维护难的问题。

5）科学的防水处理方案，主要用于户外大型广告招牌的制作,不用焊锡,不用打胶!6）防水LED灯串完全没经过高温焊接，所以我们防水LED灯串质量有保证。

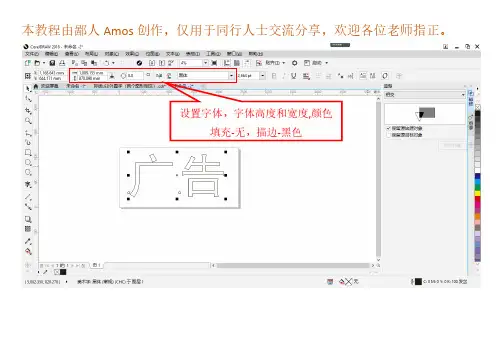

本教程由鄙人Amos创作，仅用于同行人士交流分享，欢迎各位老师指正。

设置字体，字体高度和宽度,颜色
填充-无，描边-黑色
画一个圆，设置直径9mm
画的圆通过，对象-变换-位置，对圆惊醒复制，并对每个小圆中间的间距设定好（中心距设为29mm）
小圆通过位置变换，x方向复制80次，中心距设置为29mm，复制的小圆不断向右侧排列，相邻两个圆中心距均为29mm
小圆通过位置变换，Y方向复制50次，中心距设置为29mm，复制的小圆不断向下侧排列，相邻两个圆中心距均为29mm
小圆阵列完成后，CTRL+G群组。

（保证小圆圈的面积大于“字”的面积，能够完全覆盖到“字”上）
把复制完成的小圆孔群组后，覆盖到“字”上（个人习惯留出一个角，便于选择“字”/小圆圈组）
选择“字”，通过对象-变化-造型-相交操作，对圆孔与“字”重合部分进行分割出来，并保留“字”不被移除。

全部选择，CTRL+Q变换为曲线，CTRL+U拆分对象，然后对切割后不完整的圆孔删除
对其他小圆孔进行适当位置移动，力求细节完美
完成效果如上图，“字”部分填充颜色-红色，小圆孔填充颜色白色，描边设置-无
取消颜色填充后的效果，如上图
如果需要另存为PLT格式，选择文件-导出。

LED发光字制作流程目录一、LED灯串产品介绍及比较1、LED灯串产品的概述2、LED产品的应用范围3、LED防水灯串的描述及特点4、LED产品性能参数5、LED照明与普通霓虹灯照明运营成本比较6、户外广告载体性能比较二.LED发光字相关材料介绍1、发光字字体材料及加工方法2、发光字线材3、发光字控制单元4、发光字变电箱三、发光字前期设计1、绘画字体并排孔2、制作效果图3、绘制施工图四、发光字制作和组装1、LED灯串安装插式及配线2、控制单元的组装五、发光字现场施工1、招牌的安装2、电力系统的安装六、完成发光字案例一、LED灯串产品介绍1、LED灯串产品的概述LED灯串产品，是采用先进的LED半导体芯片作为发光组件，通过科学的防水处理处理，使发光字安装方便,有效降低安装成本，大大提升品质，减少不良损耗， LED灯座双向取、装，让维护变得简单，彻底解决LED工程维护难的问题，是取代传统夜景照明和装饰的换代产品，是一种环保节能、科技含量很高、简洁明亮、亮化装饰及照明光源，专门用于立体字内的发光、各种标识、景观设计装饰、楼宇亮化光源。

2、LED防水灯串产品的应用范围:LED防水灯串产品可广泛应用在︰1）、酒店宾馆的户外招牌和LOGO；2）、学校、医院、古建筑、教堂、和公司的招牌和LOGO；3）、KTV招牌招牌，桑拿洗浴中心招牌；4）、酒店门头招牌，外墙LED穿孔字3、LED防水灯串的描述及特点:LED防水灯串是相对于传统的霓虹灯、灯箱、路牌和磁翻板及LED显示屏以外的一种全新的集广告、装饰和美化环境于一身的户外显示媒体，户外招牌和户外发光字。

1）直流电压5V，使用相当安全。

2）防水LED灯串充分发挥点光源优势：任意组合，体现随意性3）安装方便,有效降低安装成本。

大大提升品质，减少不良损耗。

4）LED灯座双向取、装。

让维护变得简单。

彻底解决LED工程维护难的问题。

5）科学的防水处理方案，主要用于户外大型广告招牌的制作,不用焊锡,不用打胶!6）防水LED灯串完全没经过高温焊接，所以我们防水LED灯串质量有保证。

图说楼顶发光字(LED穿孔字）常规制作流程楼顶发光大字制作是由LED大字+钢架结构+运输+安装等组成,其制作流程如一般如下: 一、查看安装现场，与甲方沟通后出效果图\施工图（确认发光字的大小，钢架用材，安装方式等）二、确认图纸、签订合同后,下单开始制作。

开始激光雕刻镀锌板(铝板)字壳，同时,现场焊接钢架。

三、人工焊接字壳五.喷塑笔画焊接完成后，进入喷塑房开始喷塑。

六.穿灯喷塑完成后，开始把LED灯珠或者点光源穿入孔内，然后用2.5平方铜线链接，发光字制作完毕。

七.运输到现场.八.字与钢架焊接发光字运到楼顶后，小一些的字一般在平台上按笔画组成一个完整的字体，焊接在字背后的角铁上，然后再吊起焊接在钢架上；大字的话就需要把每一个笔画分别吊起焊接，这需要专业的施工人员来完成，雅石标识除了专业制作发光字外，还有专业的施工安装队伍。

十.调试/亮灯.字焊接到钢架上以后，需要技术人员走线连接每一个字，把总线引入配电箱，接入电源。

配电箱内一般有，空气开关，交流接触器，时空开关，电表等，时空开关根据客户需要设置发光字的亮/灭时间。

记住，永远不要对父母说这十句话！1.好了，好了，知道，真啰嗦！（可怜天下父母心，父母的“啰嗦”其实是一种幸福。

）2.有事吗，没事？那挂了啊。

（父母打电话，也许只想说说话，我们能否明白他们的用意，不要匆忙挂了电话！）3.说了你也不懂，别问了！（他们只是想和我们说说话。

）4.跟你说了多少次不要你做，做又做不好。

（一些他们已经力不能及的事，我们因为关心而制止，但不要这样让他们觉得自己很无用。

）5.你们那一套，早就过时了。

（父母的建议，也许不能起到作用，可我们是否能换一种回应的方式？）6.叫你别收拾我的房间，你看，东西找都找不到！（自己的房间还是自己收拾好，不收拾，也不要拂了老人的好意。

）7.我要吃什么我知道，别夹了！（盼着我们回家的父母总想把所有关心融在特意做的菜里，我们默默领情就好。

）8.说了别吃这些剩菜了，怎么老不听啊！（他们一辈子的节约习惯，很难改，让他们每次尽量少做点菜就好。

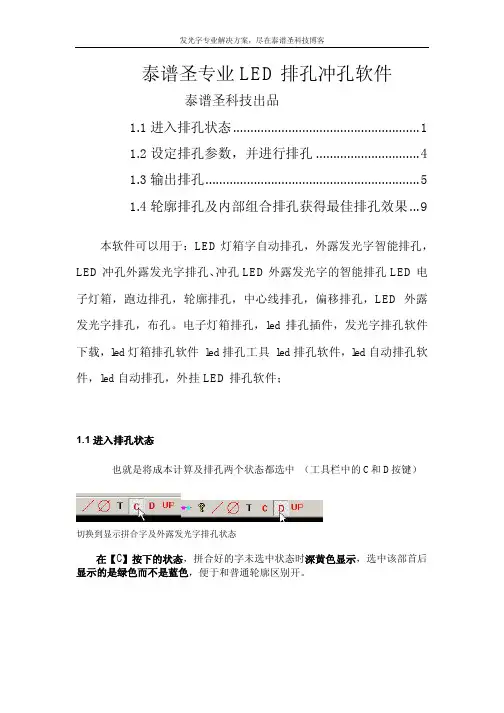

泰谱圣专业LED排孔冲孔软件泰谱圣科技出品1.1进入排孔状态 (1)1.2设定排孔参数，并进行排孔 (4)1.3输出排孔 (5)1.4轮廓排孔及内部组合排孔获得最佳排孔效果 (9)本软件可以用于：LED灯箱字自动排孔，外露发光字智能排孔，LED冲孔外露发光字排孔、冲孔LED外露发光字的智能排孔LED电子灯箱，跑边排孔，轮廓排孔，中心线排孔，偏移排孔，LED外露发光字排孔，布孔。

电子灯箱排孔，led排孔插件，发光字排孔软件下载，led灯箱排孔软件led排孔工具led排孔软件，led自动排孔软件，led自动排孔，外挂LED排孔软件；1.1进入排孔状态也就是将成本计算及排孔两个状态都选中（工具栏中的C和D按键）切换到显示拼合字及外露发光字排孔状态在【C】按下的状态，拼合好的字未选中状态时深黄色显示，选中该部首后显示的是绿色而不是蓝色，便于和普通轮廓区别开。

1、进行字拼合，主要是将一些内包的轮廓和外轮廓一起拼合为字对每个独立的部首建议都单独进行拼合为字的操作，以达到更好的排孔效果。

对字进行拼合，小技巧：如果整个字拼合后的排孔效果不佳，请尝试对每一个独立部首进行拼合。

比如下面图中的“走”字，可以分成两个部首分别进行排孔。

1.2设定排孔参数，并进行排孔当工具栏中的“D”被按下时就会出现排孔设置对话框，如果对话框消失了，可以重新按下“D”按键。

上面的几个参数，主要有内部排孔，轮廓排孔，沿轮廓法线旋转排列孔等选项，还有排孔的参数设置，包括孔直径，孔距离边缘的距离，孔的中心距等。

孔中心距指的是两个孔中心点间的距离，而孔中心离轮廓边缘距离指的是孔中心距字的边的距离，通常这个值可以设定为孔中心距-孔直径。

为了实现对四眼灯等进行智能排孔，引入了孔模版自定义功能，用户可以自己设定排孔的模组，比如四眼灯或其他的。

排孔模组为DXF格式，同时模组的中心在0,0点，请勿将中心设为其他的点，模版中目前仅支持圆的输入。

参数设好后，点击【执行排孔】，便会完成孔的自动排布，同时统计出当前所选中部分的孔的个数。

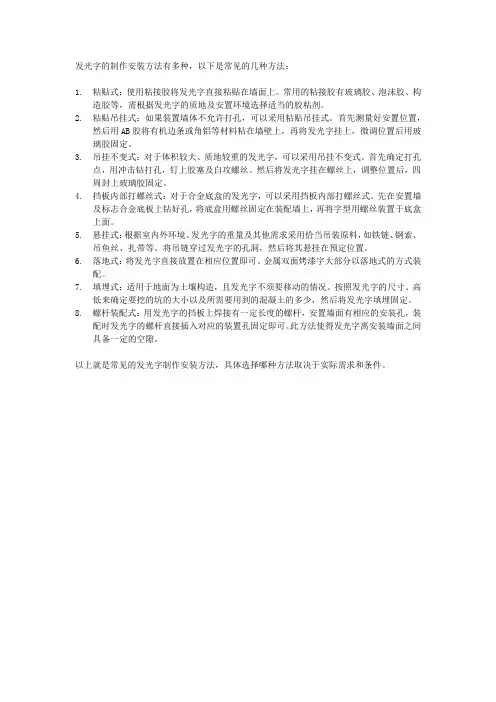

发光字的制作安装方法有多种，以下是常见的几种方法：1.粘贴式：使用粘接胶将发光字直接粘贴在墙面上。

常用的粘接胶有玻璃胶、泡沫胶、构造胶等，需根据发光字的质地及安置环境选择适当的胶粘剂。

2.粘贴吊挂式：如果装置墙体不允许打孔，可以采用粘贴吊挂式。

首先测量好安置位置，然后用AB胶将有机边条或角铝等材料粘在墙壁上，再将发光字挂上，微调位置后用玻璃胶固定。

3.吊挂不变式：对于体积较大、质地较重的发光字，可以采用吊挂不变式。

首先确定打孔点，用冲击钻打孔，钉上胶塞及自攻螺丝。

然后将发光字挂在螺丝上，调整位置后，四周封上玻璃胶固定。

4.挡板内部打螺丝式：对于合金底盒的发光字，可以采用挡板内部打螺丝式。

先在安置墙及标志合金底板上钻好孔，将底盒用螺丝固定在装配墙上，再将字型用螺丝装置于底盒上面。

5.悬挂式：根据室内外环境、发光字的重量及其他需求采用恰当吊装原料，如铁链、钢索、吊鱼丝、扎带等。

将吊链穿过发光字的孔洞，然后将其悬挂在预定位置。

6.落地式：将发光字直接放置在相应位置即可。

金属双面烤漆字大部分以落地式的方式装配。

7.填埋式：适用于地面为土壤构造，且发光字不须要移动的情况。

按照发光字的尺寸、高低来确定要挖的坑的大小以及所需要用到的混凝土的多少，然后将发光字填埋固定。

8.螺杆装配式：用发光字的挡板上焊接有一定长度的螺杆，安置墙面有相应的安装孔，装配时发光字的螺杆直接插入对应的装置孔固定即可。

此方法使得发光字离安装墙面之间具备一定的空隙。

以上就是常见的发光字制作安装方法，具体选择哪种方法取决于实际需求和条件。

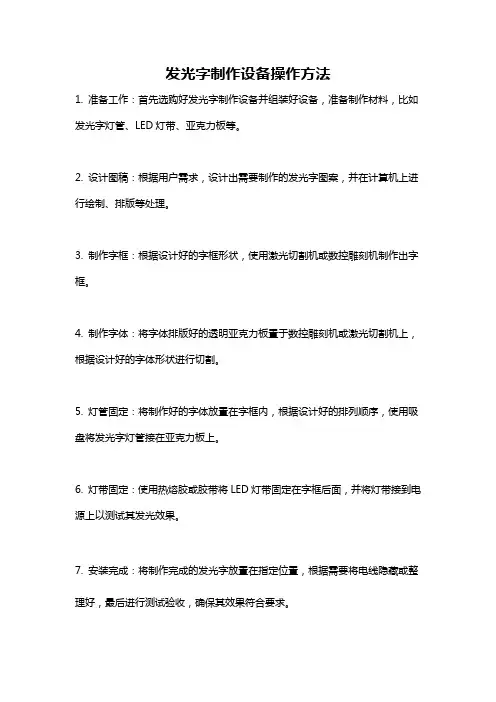

发光字制作设备操作方法
1. 准备工作：首先选购好发光字制作设备并组装好设备，准备制作材料，比如发光字灯管、LED灯带、亚克力板等。

2. 设计图稿：根据用户需求，设计出需要制作的发光字图案，并在计算机上进行绘制、排版等处理。

3. 制作字框：根据设计好的字框形状，使用激光切割机或数控雕刻机制作出字框。

4. 制作字体：将字体排版好的透明亚克力板置于数控雕刻机或激光切割机上，根据设计好的字体形状进行切割。

5. 灯管固定：将制作好的字体放置在字框内，根据设计好的排列顺序，使用吸盘将发光字灯管接在亚克力板上。

6. 灯带固定：使用热熔胶或胶带将LED灯带固定在字框后面，并将灯带接到电源上以测试其发光效果。

7. 安装完成：将制作完成的发光字放置在指定位置，根据需要将电线隐藏或整理好，最后进行测试验收，确保其效果符合要求。

发光字的制作方法发光字的制作方法在介绍发光字制作方法步骤前，我们需要强调的是由于发光字的类型很多，我们也只能够给予总结几种常见的制作，不能够很全面的都给予概括，在以后的文章中，我们会把每一种发光字具体的给予介绍，一一的来说明，这样大家也能够更加清晰的来了解发光字具体的制作步骤。

发光字制作的步骤和方法第一种：三面发光字怎么做？也就是通体发光字，这里给予说明的是亚克力通体发光字，晚上整体都是会亮的。

1.把板材放入机器，亚克力板雕刻出来想要的字体。

凭据制作的巨细，颜色选择符合的亚克力板材，在电脑内里分列好刻的字，输入！2.由于三面发光字请求的是三个面都是会发光的，侧面也是利用亚克力板来制作的，把侧面的亚克力板折弯，成型3.把制作的好的三面发光字内里走好led模组，毗连好出线！把围好的字面扣到底壳上，边带上钻孔拧螺丝，走好线路。

第二种：冲孔发光字怎么做？一个的孔，一个个的灯，构成的亮度比较高的字，是怎么来做的呢？1.大字先把整张的板材用机床冲好孔把成型铁皮字固定到合适的位置，用电钻钻孔（9mm），间距根据户外牌制安装的高度和制作成本而定的，一般中心间距为：10—30mm，间距赿小，亮度赿高，成本越高。

2.把刻好的字焊接立体边（和烤漆字的做法一样）打磨字的边角,不要有毛刺3.烤漆处理，烤成各种颜色的漆，晚上你需要亮什么颜色的灯就亮什么色的灯，一点不受底字的影响，而且大字由于离地面高，白天，外露的灯也不明显。

4.装LED灯防水灯串（就是用现在做好的每颗灯用橡胶套做好了防水处理的连接好的灯串，这种方式的也比较容易维护第三种：吸塑发光字怎么做？很强的立体感，可以吸塑出来一些图案，可以吸塑字体，怎么做吸塑？1、将平展的塑料硬片（亚克力）加热变软后，采用真空吸附于预先用的三维雕刻机雕刻好的木质模具字型表面。

冷却后铣边、镂铣、打磨、用铝塑（或铁皮）包边，做成字的面盖2、把做好的面盖放到铁皮板（也可以是铝板、不锈钢板）上刻出字的轮廓。

L E D发光灯盘的安装方法-CAL-FENGHAI.-(YICAI)-Company One1LED发光灯盘的安装方法LED发光灯盘是目前柯迅热销的产品之一。

因其打破了传统平板灯的规格，获得了用于的一致好评与赞赏。

自上市以来，LED发光灯盘一度被疯狂抢购，该产品一直处于供不应求的状态。

俗话说“好的产品要有好的用处”，如此好的产品买回家不会安装也是一件头疼的事。

面对此事，许多安装师傅也只能“望灯兴叹”，那么如此神器的产品就那么无解了吗其实不然，只需轻松几步，就能让爱灯装饰您的房间。

下面带了解正发光灯盘，让操作变得简单，不再有烦恼。

一、集成式LED灯盘安装方式LED集成式灯盘集成安装方式：面框的边条的直角勒直接卡进集成吊顶三角龙骨卡槽的缝隙中。

LED集成式灯盘明装吊挂方式：采用钢丝与L型固定板配装的方式悬吊在天花顶上。

（同平板式灯盘吊挂方式一致，后面不做介绍）LED集成式灯盘嵌入安装方式：面框的边条上装有弹簧，带弹簧的灯盘的安装方式与嵌入式筒灯的安装方式一致。

系吊顶场所为防火板或者木板的大面积吊顶，安装时开一个方孔用弹簧把灯具嵌入在吊顶板上。

二、平板式灯盘安装方式LED平板式灯盘平方式安装方法：面框的边条直接搭在T型龙骨之上。

LED平板式灯盘嵌入式安装方法：面框的边条上装有弹簧，带弹簧的灯盘的安装方式与嵌入式筒灯的安装方式一致。

系吊顶场所为防火板或者木板的大面积吊顶，安装时开一个方孔用弹簧把灯具嵌入在吊顶板上。

三、平板式与集成式龙骨差异LED集成式与平板式龙骨差异：LED集成式灯盘的龙骨为三角形内卡式结构，以内卡的形式固定产品边框直角勒，以达到集成吊顶对接无缝隙的效果。

产品实际尺寸为L600mm *W600mm，与天花吊顶尺寸一致。

集成式与平板式龙骨差异：LED平板式灯盘的龙骨为倒T形摆放式结构，以T型的耳边托付平板式灯盘边框。

行业内T型龙骨挂板标准芯厚3MM，要兼容此种安装方式，故产品实际尺寸为L597mm * W597mm，与石膏吊顶尺寸一致。

作业步骤：1、作业员必须左手戴白手套作业。

用量2、贴3M胶纸的方向一致。

6mm 3、员工需要经过培训合格并取得上岗证后方可操作该岗位。

14、产品需要轻拿轻放，不得胡乱堆积、碰撞。

5、所用物料必须经过品质IPQC确认后方可使用（确认原则为每箱物料使用前至少确认一次）。

数量1文件编号:描述页码:版本：A0前加工1工序名称铝框贴3M遮光胶纸作业内容栏：（基本要求：不接收不良品、不制造不良品、不流出不良品 ）1/18产品型号:通用产品名称:铝框参考BOM方形面板灯工序号备注：3M遮光胶纸参考BOM 名称规格/型号物料栏：物料编码物料名称工装仪器设备栏：参数要求李/201502251自动切胶纸机步骤1、如上图所示，按一下自动切胶纸机的开关，取出1片宽度为6~7mm 的胶纸。

步骤2、如上图所示，将切好的胶纸贴到铝框边角的对缝线上。

步骤3、按照步骤2的方式，将铝框的4个边角对缝线贴上3M 遮光胶纸，注意贴胶纸的方向一致。

作业步骤：1、作业员必须正确佩戴有绳静电环和白手套作业，且静电环需要不低于4H点检一次。

用量2、作业员接触电源必须佩戴手指套或手套，且手指套或手套脏污、破损时需要及时更换。

13、员工需要经过培训合格并取得上岗证后方可操作该岗位。

4、产品需要轻拿轻放，不得胡乱堆积、碰撞。

5、所用物料必须经过品质IPQC确认后方可使用（确认原则为每箱物料使用前至少确认一次）。

数量10.5李/20150225可调直流电源物料名称描述灯板参考BOM产品名称:方形面板灯文件编号:工序名称灯板检测参数要求名称规格/型号备注：版本：A0物料栏：物料编码产品型号:通用作业内容栏：（基本要求：不接收不良品、不制造不良品、不流出不良品 ）工装仪器设备栏：页码:2/18工序号前加工2步骤1、打开电源开关，将电压调节到16V ，然后按一下“out ”键让电源进入输出模式，表笔连接方式如上图所示。

步骤2、将红色表笔接触灯条的“+”极，将黑色表笔接触灯条另一端“-”极，正常情况下灯条上的灯珠全亮。

LED排孔文件制作
1.首先对要排孔的字进行转曲（单击右键转换为曲线）如图所示：
2.轮廓内缩（内缩的尺寸是孔边到字边的距离，内缩是为了使字在
自动排完孔后有不匀称的地方，但调整时会超出边距，用来规定孔的范围）（单击工具一栏的轮廓图进行内缩设置）如图所示
3.执行“工具/宏/运行宏”注意：所选图形要是文件的内缩后的图形(如
图所示)：
4.设置LED排孔的数值（因为孔边到字边的距离以及用轮廓设置好
了，所以在这里边缘间隙设为“0”孔的直径、中心间距、行距以及排列类型）
如图所示：
5打断文字，必须放到3000*1150mm的板材内部（文字打断必须注
意笔画的连接，这样可以减少焊接的成本，）
6文件的导出（必须是DXF格式）执行的顺序是文件/ 导出
7.在CAD中打开CDR所导出dxf格式的文件后，如果看不到图形，输入“limits”窗口比例缩放+敲两下回车键，+“10000,10000”，+敲回车键+“z”+敲回车键+“a”+敲回车键。

然后输入“gya”按回车，即可显示输入直径，直接输入数值。

如果显示没有这个命令，接着输入“netload”回车选择“chaajian2”文件下的“Radiuschange.dll”程序打开
8.再输入“gya”，然后输入圆的直径。

转换前（样条曲线；椭圆）转换后（是圆）
9.在另存为2000版的
dwg。

一分钟实现外露发光字智能排孔_打孔智能排版泰谱圣科技外露发光字具有如下优点：1.高亮度。

产品亮度超过目前其它所有照明设备。

2.防风，防水，防尘可全天候运行，不受恶劣气候条件影响。

3.强有力的视觉冲击力。

色彩丰富，字体，图案，动画可随意制作。

4.以灵活多变方式代替传统霓红灯及其它室外标牌，照明系统。

5.节能省电，运营成本低。

产品功耗小，只有传统霓虹灯的十分之一。

6.广告效益好。

动静结合的显示方式，丰富多变的显示内容。

因而其在户外广告中使用比较普遍，但其上的装LED灯的孔的排版一直是一个很大的问题。

目前基本上是靠手工进行排孔，常用的方法就是使用CorelDraw 等软件进行孔的阵列，然后将靠近轮廓边缘的孔删去，以实现在字上补孔。

但这种做法有很多缺点：1、效率太低，做好一个字的孔排版需要花很多时间；2、排出来的孔缺乏层次感，没有规则，视觉效果差（通俗的说就是比较难看）；3、为了更好的表达字的轮廓，靠近字轮廓边缘的灯要比内部的灯要密一些，手工排孔就无能为力了。

出于上述考虑，同时也是应广大泰谱圣科技的客户的强烈要求，泰谱圣科技在泰谱圣发光字辅助系统软件中集成了“外露发光字智能排孔”模块，以实现广大客户一分钟排孔，同时排的又快又好，输出文件支持DXF及plt格式，以适应不同需要。

该模块的具体使用方法如下：首先设置用户参数：主要是三个排孔参数：孔中心距指的是两个孔中心点间的距离，而孔中心离轮廓边缘距离指的是孔中心距字的边的距离，通常这个值可以设定为孔中心距-孔直径。

设置外露发光字排孔参数，QQ: 1536497342对字进行拼合，小技巧：如果整个字拼合后的排孔效果不佳，请尝试对每一个独立部首进行拼合。

比如下面图中的“走”字，可以分成两个部首分别进行排孔。

切换到显示外露发光字排孔状态QQ: 1536497342排孔效果输出DXF文件QQ: 1536497342输出的DXF文件，使用AutoCAD打开后的效果(外露发光字排孔后的显示效果) 自泰谱圣发光字辅助软件推出以来，得到了大家的好评，现将前期大家使用过程中的一些疑问整理如下：实时更新版本请登录泰谱圣科技博客/s/blog_6a4c04540100n44e.html1、为何plt文件导入时在coreldraw中看起来很光顺的曲线有很多锯齿？答：plt文件多以折线来逼近弧线，对小的弯曲笔画放大后看起来很粗糙，建议客户使用DXF文件导出，其导出方法在操作手册“输出高质量图形”中有详细说明。

led发光字施工方案LED发光字是一种常见的室内外广告招牌形式，具有明亮、耐用、节能等特点，因此受到广大商家的广泛喜爱。

下面是一种LED发光字的施工方案，供参考。

一、工具准备：1. 钢尺、铆钉、铁丝2. 电钻、电锯、钢锉3. 手电筒、膨胀螺丝、打火机4. 扳手、螺丝刀、螺丝起子5. 电焊机、剪线钳、碳粉笔二、材料准备：1. 铝材或不锈钢板2. LED发光模块、LED驱动器3. 亚克力板4. 电线、插头、开关5. 背板、支架、蚀刻膜三、施工过程：1. 打样：根据广告招牌的设计图纸，用碳粉笔在铝材或不锈钢板上进行标记，用电锯、钢锉等工具进行切割和修整，使其符合设计要求。

2. 驱动器安装：在标记好的铝材或不锈钢板上预留出一定的位置，使用螺丝将LED驱动器安装在板上，并进行固定。

3. LED模块安装：将LED发光模块按照设计图纸的要求逐个安装到铝材或不锈钢板上，使用螺丝进行固定。

注意保持每个LED模块之间的间距均匀，并确保模块之间无缝隙。

4. 电线布线：根据需要，在铝材或不锈钢板上预留好电线的布线通道，使用电钻和扳手将电线走线孔打好，并将电线从驱动器引出，逐个连接到LED模块上。

5. 焊接：使用电焊机将电线与LED模块焊接在一起，确保连接牢固，并进行绝缘处理，防止短路。

6. 亚克力板加工：根据铝材或不锈钢板的形状和尺寸，将亚克力板按照设计要求进行切割和打磨，使其与铝材或不锈钢板相匹配。

7. 字体制作：将需要展示的字体或图形设计好，使用胶水将亚克力板上的字体或图形贴好。

8. 背板固定：将背板固定在发光字的背部，确保整个广告招牌的稳固性。

9. 支架安装：根据需要，在场地上预留好支架的安装位置，使用膨胀螺丝将支架固定在墙面上或地面上。

10. 蚀刻膜安装：根据需要，在发光字的表面涂上蚀刻膜，保护字体或图形不受外界环境的侵蚀。

11. 连接电源：将发光字的电线通过开关连接到电源上，并进行电气安全检查，确保无安全隐患。

发光字安装方法
发光字是一种常见的装饰灯具，它可以在夜晚发出柔和的光芒，为环境增添一丝浪漫和温馨的氛围。

下面我们来介绍一下发光字的
安装方法。

首先，准备工作是非常重要的。

在安装发光字之前，我们需要
确定好安装位置，并且测量好尺寸，确保发光字的尺寸和位置符合
设计要求。

另外，还需要准备好安装所需的工具和材料，比如螺丝刀、螺丝、墙钉等。

接下来，开始安装发光字。

首先，将发光字的支架或固定装置
安装在墙面或其他装饰物上。

根据设计要求，确定好发光字的位置，然后使用螺丝刀或其他工具将支架固定在相应的位置上。

在固定支
架的过程中，需要确保支架安装牢固，不会出现松动或倾斜的情况。

安装好支架后，接下来是安装发光字本身。

将发光字放置在支
架上，并使用螺丝或其他固定装置将发光字固定在支架上。

在固定
发光字的过程中，需要注意保持发光字的水平和垂直，确保安装完
毕后整体效果符合设计要求。

最后，接通电源，测试发光字是否正常工作。

在安装完毕后，接通电源，观察发光字是否能正常发光。

如果发现有异常情况，比如发光不均匀、亮度不足等问题，需要及时调整和处理，确保发光字的效果达到预期要求。

总的来说，安装发光字并不复杂，只要有一定的手工操作能力和基本的工具，就可以完成安装。

在安装过程中，需要注意安全，避免因为操作不慎而造成意外伤害。

希望以上内容能够对您有所帮助，祝您安装顺利，效果满意！。
