2014-2015(1)电工学重修试卷(A卷)1

普通电工学试卷A及答案（合集）第一篇：普通电工学试卷A及答案《普通电工学》试题（A卷）及答案一、填空题（每空1分，共计30分）1.电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件输出电能。

2.已知正弦交流电压，则它的有效值是3.5 A，频率为50 Hz，相位为314t+π/3，初相位是60 度。

3.变压器运行中，绕组中电流的热效应所引起的损耗称为铜损耗；交变磁场在铁心中所引起的磁滞损耗和涡流损耗合称为铁损耗。

铁损耗又称为不变损耗；铜损耗称为可变损耗。

4.触发器的逻辑功能通常可用特征方程、功能真值表、状态图和时序图四种方法来描述。

5．变压器是能改变电压、电流和阻抗的静止的电气设备。

6．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。

7．变压器空载运行时，其空载电流是很小的，所以空载损耗近似等于铁损耗。

8.异步电动机根据转子结构的不同可分为绕线式和鼠笼式两大类。

它们的工作原理相同。

鼠笼式电机调速性能较差，绕线式电机调速性能较好。

二、选择题（20分）1.正弦电流经过二极管整流后的波形为（C）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

2.基本放大电路中，经过晶体管的信号有（C）。

A、直流成分；B、交流成分；C、交直流成分均有。

3.基本放大电路中的主要放大对象是（B）。

A、直流信号；B、交流信号；C、交直流信号均有。

4.理想运放的两个重要结论是（B）。

A、虚短与虚地；B、虚断与虚短；C、断路与短路。

5.集成运放的线性应用存在（C）现象，非线性应用存在（B）现象。

A、虚地；B、虚断；C、虚断和虚短。

6.逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（B）。

A、逻辑加B、逻辑乘C、逻辑非 7.和逻辑式表示不同逻辑关系的逻辑式是（B）。

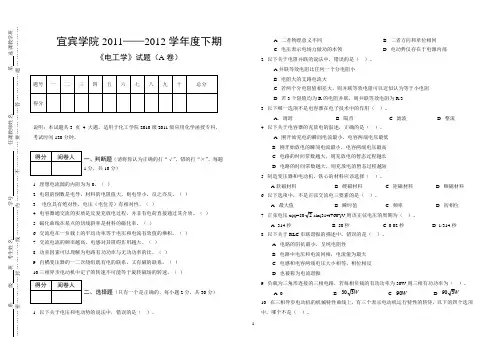

宜宾学院2011——2012学年度下期《电工学》试题（A卷）说明：本试题共3 页4 大题，适用于化工学院2010级2011级应用化学函授专科，考试时间120分钟。

一、判断题（请将你认为正确的打“√”，错的打“×”，每题1分，共10分）1. 理想电流源的内阻为为0。

（）2. 电阻的倒数是电导，材料的电阻值大，则电导小，反之亦反。

（）3.电位具有绝对性，电压（电位差）有相对性。

（）4. 电容器通交流的实质是反复充放电过程，并非有电荷直接通过其介质。

（）5. 磁化曲线在某点的切线斜率是材料的磁化率。

（）6. 交流电在一负载上的平均功率等于电压和电流有效值的乘积。

（）7. 交流电流的频率越高，电感对其阻碍作用越大。

（）8. 功率因素可以理解为电路有功功率与无功功率的比。

（）9. 自耦变压器的一二次绕组既有电的联系，又有磁的联系。

（）10.三相异步电动机中定子的转速不可能等于旋转磁场的转速。

（）二、选择题（只有一个是正确的，每小题2分，共30分）1. 以下关于电压和电动势的说法中，错误的是（）。

A. 二者物理意义不同B. 二者方向和单位相同C. 电压表示电场力做功的本领D. 电动势仅存在于电源内部2. 以下关于电阻并联的说法中，错误的是（）。

A.并联等效电阻比任何一个分电阻小B. 电阻大的支路电流大C. 若两个分电阻值相差大，则并联等效电阻可以近似认为等于小电阻D. 若3个阻值均为R的电阻并联，则并联等效电阻为R/33. 以下哪一选项不是电容器在电子技术中的作用（）。

A．调谐 B. 隔直 C. 滤波 D. 整流4. 以下关于电容器的充放电的叙述，正确的是（）。

A. 刚开始充电的瞬间电流最小，电容两端电压最低B. 刚开始放电的瞬间电流最小，电容两端电压最高C. 电路的时间常数越大，则充放电的暂态过程越长D. 电路的时间常数越大，则充放电的暂态过程越短5. 制造变压器和电动机，铁心的材料应该选择（）。

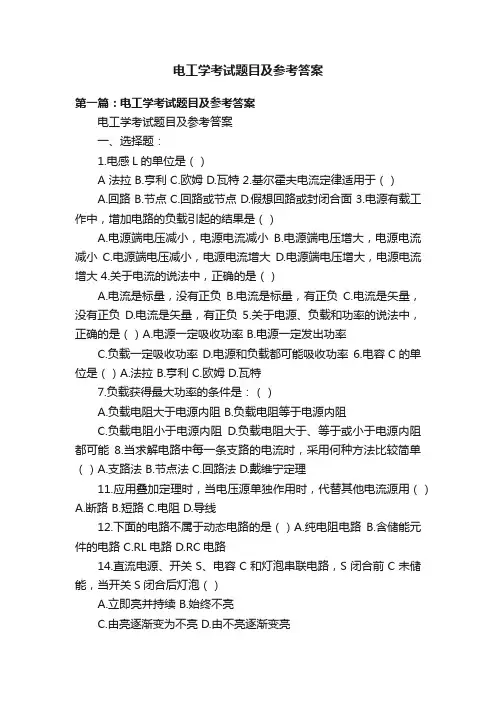

电工学考试题目及参考答案第一篇：电工学考试题目及参考答案电工学考试题目及参考答案一、选择题：1.电感L的单位是（）A 法拉 B.亨利 C.欧姆 D.瓦特 2.基尔霍夫电流定律适用于（）A.回路B.节点C.回路或节点D.假想回路或封闭合面 3.电源有载工作中，增加电路的负载引起的结果是（）A.电源端电压减小，电源电流减小B.电源端电压增大，电源电流减小C.电源端电压减小，电源电流增大D.电源端电压增大，电源电流增大 4.关于电流的说法中，正确的是（）A.电流是标量，没有正负B.电流是标量，有正负C.电流是矢量，没有正负D.电流是矢量，有正负5.关于电源、负载和功率的说法中，正确的是（）A.电源一定吸收功率 B.电源一定发出功率C.负载一定吸收功率D.电源和负载都可能吸收功率6.电容C的单位是（）A.法拉 B.亨利 C.欧姆 D.瓦特7.负载获得最大功率的条件是：（）A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能8.当求解电路中每一条支路的电流时，采用何种方法比较简单（）A.支路法 B.节点法 C.回路法 D.戴维宁定理11.应用叠加定理时，当电压源单独作用时，代替其他电流源用（）A.断路B.短路C.电阻D.导线12.下面的电路不属于动态电路的是（）A.纯电阻电路B.含储能元件的电路 C.RL电路 D.RC电路14.直流电源、开关S、电容C和灯泡串联电路，S闭合前C未储能，当开关S闭合后灯泡（）A.立即亮并持续B.始终不亮C.由亮逐渐变为不亮D.由不亮逐渐变亮15.关于RL电路的时间常数，下面说法正确的是（）A.与R、L成正比 B.与R、L成反比C.与R成反比，与L成正比D.与R成正比，与L成反比 16.RC电路的时间常数A.与R、C成正比B.与R、C成反比C.与R与反比，与C成正比D.与R成正比，也C成正比17.电路的过渡过程的变化规律是按照（）A.指数 B.对数 C.正弦 D.余弦18.动态电路工作的全过程是()A前稳态-过渡过程-换路-后稳态B 前稳态-换路-过渡过程-后稳态C换路-前稳态-过渡过程-后稳态D换路-前稳态-后稳态-过渡过程19.如果正弦量的计时起点改变，也随之改变的是正弦量的（）A.频率 B.角频率 C.相位 D初相位 20.正弦量的振幅值是指（）A.峰峰值B.最大值C.有效值D.平均值 21.电器铭牌上标注的功率值均是（）A.有功功率 B.无功功率 C.视在功率 D.瞬时功率25.对称三相电源接星形对称负载，若线电压有效值为380V，三相视在功率为6600VA，则相电流有效值为（）A.10AB.20AC.17.32AD.30A 26.RLC串联电路中，电路的性质取决于（）A.电路的外加电压的大小B.电路的连接形式C.电路各元件参数和电源频率D.电路的功率因数27.为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置是（）A.端线 B中线 C.端点 D.中点30.考虑电源内阻RS和负载RL后，品质因数（）A.变小 B.变大 C.不变 D.无法确定31.RLC串联电路，只增大电阻R，其他条件不变，则下列说法正确的是（）A.Q增大 B.Q减小C.Q不变D.Q有可能增大也可能减少32.在理想的RLC并联电路的谐振状态下，若总电流为5mA，则流过电阻的电流为（）A.2.5mA B.5mA C.1.6mA D.50mA 33.变压器的电压比为3：1，若一次输入6V的交流电压，则二次电压为（）A18V B.6V C.2V D.0V 34.若变压器的电压比为3，在变压器的二次接上3Ω的负载电阻，相当于直接在一次回路接上的电阻值为（）A9ΩB.27ΩC.6ΩD.1Ω35.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为（）A 2：1 B.1：2 C.4：1 D.1：4 37.变压器的电压比为3：1，若一次电流的有效值为3A，则二次电流的有效值为（）A.27A B.9A C.1A D.0A 38.有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为2：1，则负载阻抗应为（）A.30Ω B.20Ω C.15Ω D.10Ω39.在三相异步电动机的继电接触器控制电路中，起短路保护的电器是（）A.热继电器； B.交流接触器；C.熔断器；D.交流互感器40.在三相异步电动机的控制电路中，起欠压保护的电器是（）A.热继电器； B.交流接触器；C.熔断器；D.交流互感器二、判断题：1.电路中有电压存在一定有电流，有电流流过一定有电压。

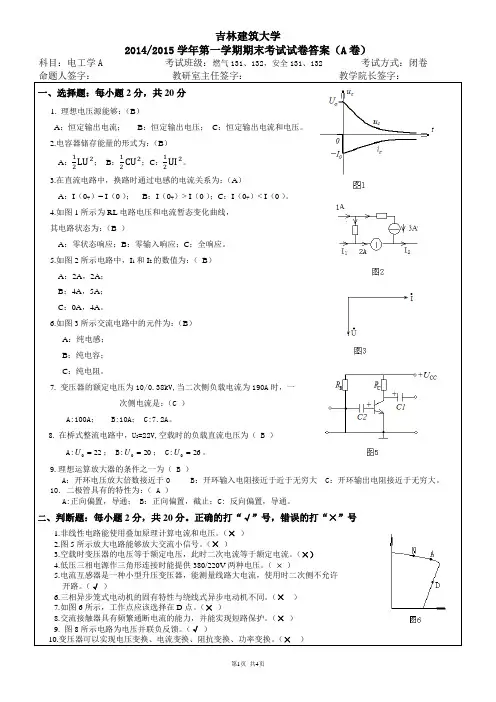

命题人签字： 教研室主任签字： 教学院长签字：一、选择题：每小题2分，共20分1. 理想电压源能够：（B ）A ：恒定输出电流；B ：恒定输出电压；C ：恒定输出电流和电压。

2.电容器储存能量的形式为：（B ）A ：12LU 2；B ：12CU 2；C ：12UI 2。

3.在直流电路中，换路时通过电感的电流关系为：（A ）A ：I （0+）= I （0-）；B ：I （0+）> I （0-）；C ：I （0+）< I （0-）。

4.如图1所示为RL 电路电压和电流暂态变化曲线，其电路状态为：（B ）A ：零状态响应；B ：零输入响应；C ：全响应。

5.如图2所示电路中，I 1和I 2的数值为：（ B ）A ：2A ，2A ；B ：4A ，5A ；C ：0A ，4A 。

6.如图3所示交流电路中的元件为：（B ）A ：纯电感；B ：纯电容；C ：纯电阻。

7. 变压器的额定电压为10/0.38kV,当二次侧负载电流为190A 时，一次侧电流是：（C ）A:100A ； B:10A ； C:7.2A 。

8. 在桥式整流电路中，U 2=22V,空载时的负载直流电压为（ B ）A:220=U ； B:200=U ； C:260=U 。

9.理想运算放大器的条件之一为（ B ）A ：开环电压放大倍数接近于0B ：开环输入电阻接近于近于无穷大C ：开环输出电阻接近于无穷大。

10．二极管具有的特性为：（ A ）A:正向偏置，导通； B ：正向偏置，截止；C: 反向偏置，导通。

二、判断题：每小题2分，共20分。

正确的打“√”号，错误的打“×”号1.非线性电路能使用叠加原理计算电流和电压。

（× ）2.图5所示放大电路能够放大交流小信号。

（× ）3.空载时变压器的电压等于额定电压，此时二次电流等于额定电流。

（×）4.低压三相电源作三角形连接时能提供380/220V 两种电压。

新乡学院2013-2014学年二学期课程考试试卷答案(A 卷)课程名称：电工学 考试时间：120分钟 年级：xxx 级专业： xxx题目部分，（卷面共有18题，100分，各大题标有题量和总分） 一、单项选择题（10小题，共24分）1、分析图示控制电路，当接通电源后其控制作用正确的是( )。

A 、按2SB ，接触器KM 通电动作；按1SB ，KM 断电恢复常态 B 、按着2SB ，KM 通电动作，松开2SB ，KM 即断电C 、按2SB ，KM 通电动作，按1SB ，不能使KM 断电恢复常态，除非切断电源KM2答案：C2、设功率放大电路的输出功率为P O ，电源供给该电路的功率为P E ，功率晶体管消耗的功率为P T ，则该放大电路的效率等于()。

A 、P P OTB 、P P O EC 、P P TE答案：B3、射极输出器是()。

A 、共集电极电路B 、共发射极电路C 、共基极电路答案：A4、运算放大器电路如图所示，输入电压2i u V ，则输出电压O u 等于()。

A 、2VB 、正饱和值C 、负饱和值-∞＋答案：A5、电路如图所示，若i u 一定，当可变电阻P R 的电阻值由小适当增大时，则输出电压的变化情况为()。

A 、由小变大B 、由大变小C 、基本不变-∞＋R 2答案：B6、电路如图所示，电位器P R 为10k Ω，若输入电压10i u V =，当电位器的移动点移至B 点时，则输出电压O u 为()。

A 、0VB 、2.5VC 、－15VD 、30V-∞＋u O10k ΩΩ答案：B7、采用共阳极数码管的译码显示电路如图所示，若显示码数是1，译码器输出端应为()。

A 、"0","1","0"a b c d e f g =======B 、"1","0","0"a b c d e f g =======C 、"1","0","1"a b c d e f g =======ABC D答案：C8A 、B 、 答案：9、如图所示时序逻辑电路为（）。

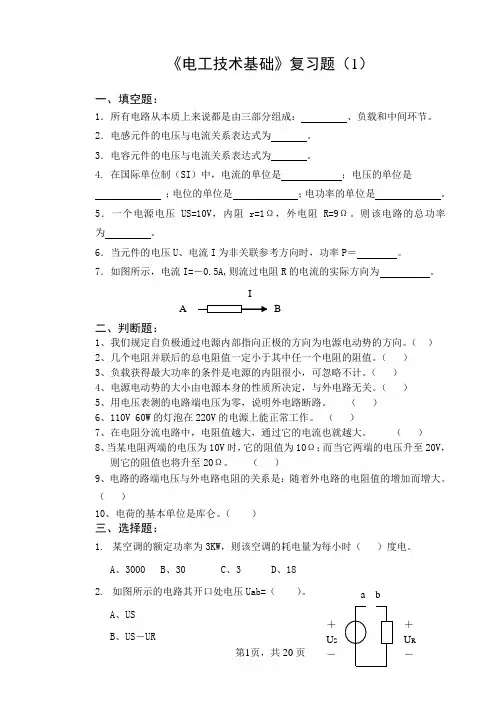

《电工技术基础》复习题（1）一、填空题：1．所有电路从本质上来说都是由三部分组成： 、负载和中间环节。

2．电感元件的电压与电流关系表达式为 。

3．电容元件的电压与电流关系表达式为 。

4. 在国际单位制（SI ）中，电流的单位是 ；电压的单位是 ；电位的单位是 ；电功率的单位是 。

5．一个电源电压US=10V ，内阻r=1Ω，外电阻R=9Ω。

则该电路的总功率为 。

6．当元件的电压U 、电流I 为非关联参考方向时，功率P ＝ 。

7．如图所示，电流I=－0.5A,则流过电阻R 的电流的实际方向为 。

二、判断题：1、我们规定自负极通过电源内部指向正极的方向为电源电动势的方向。

（ ）2、几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。

（ ）3、负载获得最大功率的条件是电源的内阻很小，可忽略不计。

（ ）4、电源电动势的大小由电源本身的性质所决定，与外电路无关。

（ ）5、用电压表测的电路端电压为零，说明外电路断路。

（ ）6、110V 60W 的灯泡在220V 的电源上能正常工作。

（ ）7、在电阻分流电路中，电阻值越大，通过它的电流也就越大。

（ ） 8、当某电阻两端的电压为10V 时，它的阻值为10Ω；而当它两端的电压升至20V ，则它的阻值也将升至20Ω。

（ ） 9、电路的路端电压与外电路电阻的关系是：随着外电路的电阻值的增加而增大。

（ ）10、电荷的基本单位是库仑。

（ ）三、选择题：1. 某空调的额定功率为3KW ，则该空调的耗电量为每小时（ ）度电。

A 、3000 B 、30 C 、3 D 、182. 如图所示的电路其开口处电压Uab=（ ）。

A 、USB 、US －URC、US＋URD、－US3.某电路有6条支路，3个节点，则该电路可以列出（）个独立的KVL方程。

A、3B、4C、5D、64.用万用表测量电路中的交流电压时，万用表的拨档开关应旋向：（）A．直流电压档 B. 直流电流档 C. 交流电压档 D. 直流电阻档5.使用MF47型万用表时，为减小测量误差，应按照其规定的使用条件（）使用。

2014-2015期末电工试卷职业部2014------2015学年上学期期末考试《电工基础》试卷内容：全册一、 选择题。

（每小题2分，共50分） 123456789101112131415161718192021222324251、以下角度，不能用来表示相位差的是（ ）A ．0°B ．120°C ．-120°D ．270°2、低压供电中，常采用三相四线制供电。

相线所用的颜色是（ ） A ．黄、白、红三色B ．绿、白、红三色C ．绿、白、紫三色D ．黄、绿、红三色 3、．三相四线制供电中，线电压是相电压的 倍。

A ．2 B ．3 C ．2 D ．1.54、单相交流电路中，若电阻不为0，电抗等于0，则电路中电流和电压的相位差是（ ）度。

A ．0B ．90C ．45D ．30 5、把交流电i 和直流电I 分别通过两个相同的电阻，如果二者 则该直流电的数值I 就称为交流电i 的有效值。

（ ） A ．在相同时间内产生的热量不同 B ．在相同时间内产生的热量相同 C ．在不同时间内产生的热量不同 D ．在不同时间内产生的热量相同6、基尔霍夫电压定律应用于（ ）A ．支路B ．节点C ．回路D ．支路7、在1分钟内流过导体横截面的电荷量为12C ，则导体中的电流强度是 （ ） A ．12A B ．0.2A C ．1.2A D ．1A 8、电容器C 1和C 2串联，且C 1=2C 2，则C 1、C 2两极板间的电压U 1、U 2之间的关系是（ ） A ．U 1=U 2 B ．U 1=2U 2 C ．2U 1=U 2 D ．2U 1=3U 29、若电容元件两端的交流电压不变，提高频率，则通过的电流（ ）A ．变小B ．变大C ．不变D ．不确定10、关于安全用电，下列说法错误的是（ ）A ．触电按其伤害程度可分为电击和电伤两种B ．为了减小触电危险，我国规定36V 为安全电压C ．电器设备的金属外壳接地，称为保护接地D ．熔断器在电路短路时，可以自动切断电源，必须接到零线上 11、正弦量的幅值一定是（ ）A ．峰-峰值B ．最大值C ．有效值D ．平均值12、有一感抗X L 为10Ω的负载，接在220V 、50Hz 的交流电源上，如果在负载两端并联一个容抗X C 为20Ω的电容，则该电路的总电流将（ ） A ．增大 B ．减小 C ．不变 D ．等于零 13、R-L-C 串联电路中，U R =30V ，U L =80V ，U C =40V ，则U 等于（ ） A ．10V B ．50V C ．90V D ．150V14、一电热器运行时，端电压100V ，流过的电流是2A ，则运行1小时所消耗的电能是（ ） A ．2度B ．0.2度考场： 班级：电子类基础课试题卷 第 3 页（共 4 页）C ．1KWD ．0.2KW 15、已知)90314sin(101︒+=t i A ，)30628sin(102︒+=t i A ，则（ ）A ．i 1超前i 260°B ．i 1滞后i 260°C ．i 1滞后i 2120°D ．相位差无法判断 16、正弦量的三要素是指A ．振幅、角频率ω、相角B ．振幅、角频率ω、初相角C ．振幅、周期、相角D ．频率、周期、初相角 17、三相对称电动势在相位上互差 度。

《电工学》期末考试试卷(A 卷)一、单项选择题（14小题，每小题2分，共28分）1、电路如图所示，设晶体管工作在放大状态，欲使静态电流C I 减小，则应（ 〕。

A 、保持CC U ，B R 一定，减小C R B 、保持CC U ，C R 一定，增大B R C 、保持B R ，C R 一定，增大CC U2、放大电路如图所示，其输入电阻r i 的正确表达式是（）。

A 、[((1))]//S be E B R r R R β+++ B 、(//)//[(1)(//)]S B be E L R R r R R β++ C 、//[(1)]B be E R r R β++D 、//[((1)(//)]B be E L R r R R β++3、如图所示电路中，能够实现u u O i =运算关系的电路是)。

图1 B 、图2 C 、图34、如图电路，运放的饱和电压为()O set U ±，当i R U U <时，O U 等于( )。

S++u o-∞-∞＋-∞图2图1u Ou i-∞＋uA、零B、()O setu+C、()O setu-5、将PN结加适当的反向电压，则空间电荷区将（）。

A、变窄B、变宽C、不变6、电路如图1所示，二极管D为理想元件，6siniu tVω=如图2所示，3U V=，则输出电压Ou的波形为图3中（）。

7、两级共射阻容耦合放大电路的通频带与其中任何一级的通频带相比较，两级的通频带()。

A、更窄一些B、更宽一些C、与其中较窄的一级相同8、在串联电压负反馈放大电路中，若将反馈系数F增加，则输入电阻将()。

A、减小B、增加C、不变9、集成运算放大器中间级的主要特点是（）。

A、足够高的电压放大倍数B、足够大的带负载能力C、足够小的输入电阻10、电路如下图所示，M为直流电流表，若M的最大量程为100Aμ，则同相输入端的最大输入电压约为( )。

A、100mVB、50mV C、1mV11、一个正弦波振荡器的反馈系数F=∠︒15180，若该振荡器能够维持稳定振荡，则开环电压放大倍数A u必须等于（）。

电工学(A卷)及答案广东省工业贸易职业技术学校2014/2015学年第二学期《电工学》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、电动势是衡量电源的一个物理量。

2、变压器的电磁感应部分包括和两部分。

3、异步电动机基本结构由和两大部分组成。

4、异步电动机的调速有，和变转差率调速三种。

5、低压配电的系统包括，，链式配电系统和变压器——干线式配电系统。

6、人体触电的方式包括，，。

7、从照明范围大小来区别分为，分区一般照明，，。

8、在我国交流电中，工频是 Hz， S。

9、在矿井等潮湿环境中使用的安全电压是 V。

10、人体触电有和两类。

二、选择题(每小题2分，共30分)1、下列表征电路性质的物理量，不能被称为电路参数的是（）A.电阻B.电源C.电感D.电容2、欧姆定律的正确表达式（）A.I=U/RB.R=U/IC.U=R*ID.I=Q/T第2页/共4页3、下列不是特殊用途变压器的是（）A.自耦变压器B.电压互感器C.电流互感器D.电力变压器4、电力变压器不包括（）A.升压变压器B.电焊变压器C.降压变压器D.配电变压器5、异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开始转动，一直加速到（），进入稳定状态运动的过程。

A.额定转速B.额定电压C.额定电流D.额定功率6、异步电动机的启动方法不包括（）A．直接启动 B.降压启动 C.降流启动 D.绕线式电动机转子串联电阻启动7、高压供电的用户必须保证功率因数在（）以上。

A.0.5B.0.7C.0.8D.0.98、供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是（）A.放射式配电系统 B.树干式配电系统 C.变压器-干线式配电系统D.链式配电系统9、下面与照明质量无关的基本概念（）A.光通量B.温度C.发光强度D.照度10、我国交流电的频率为50Hz，其周期为（）秒。

二、选择题（20分, 2分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。

) 得分序号 12345678910答案B B BC B A A C A B1. 一负载电阻为R L ，经变压器接到内阻R 0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻R L ′＝R 0时，则R L 等于（ B ）(a) 0.8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω2.图2.2示电路中，用一个等效电源代替，应该是一个( b )。

（a) 2A 的理想电流源 (b ） 2V 的理想电压源(c ） 不能代替，仍为原电路3。

图2.3所示电路，在换路前处于稳定状态,在t=0瞬间将开关S 闭合,则u C （0+)为（ B )A. 2V B 。

-2V C 。

0V D 。

—1V4.在RLC 串联的正弦交流电路中，下列功率的计算公式正确的是（ C ）(a ） S ＝P+Q （b ） P ＝UI题2.2图图2.3图3 图43V +-•a5V -+b c图1图2(c) S ＝22)(C L Q Q P -+ （d ） P ＝22Q S +5.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上,则各相负载的电压( b ）。

（a ） 不对称 (b ） 对称 （c ） 不一定对称6.有一台三相电阻炉,各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成（ a ）形。

（a)(b)（c ）7.交流电磁铁磁路,线圈电压U 保持不变。

当气隙长度增加时，线圈电流i 将 （ a )。

（a ） 增大(b) 减小(c) 保持不变8. 三相异步电动机的转差率s ＝1时,其转速为( c )。

（a) 额定转速(b ） 同步转速（c ） 零9.三相四线制供电线路，已知作星形连接的三相负载中A 相为纯电阻，B 相为纯电感，C 相为纯电容，通过三相负载的电流均为5安培，则中线电流为( A ）A 、3.66A ；B 、10A ；C 、5A ；D 、15A.10。

考核人数______ 考核班次_______________ 任课教员_________ 出题教员签名________ 任课教研室主任签名_______日期_______ 队别__________ 教学班次___________ 学号___________ 姓名____________…………………………密………………………………封………………………………线………………………………………新乡学院《电工学》期末考试试卷(A 卷)一、单项选择题（37小题，每小题2分，共78分）1、逻辑电路如图所示，分析,D D R S 的波形，当初始状态为“0”时，1t 瞬间输出Q 为（ b ）。

A 、“0”B 、“1”C 、不定R D S D""1t 12、时序逻辑电路与组合逻辑电路的主要区别是（b ）。

A 、时序电路只能计数，而组合电路只能寄存B 、时序电路没有记忆功能，组合电路则有C 、时序电路具有记忆功能，组合电路则没有3、已知两正弦交流电流15sin(31460)i t A =+︒25sin(31460)i t A =-︒，则二者的相位关系是（ c ）。

A 、同相B 、反相C 、相差120︒4、在运算放大器电路中，引入深度负反馈的目的之一是使运放( c )。

A 、工作在线性区，降低稳定性B 、工作在非线性区，提高稳定性C 、工作在线性区，提高稳定性5、P 型半导体中空穴数量远比电子多得多，因此该半导体应（c ）。

A 、带正电B 、带负电C 、不带电6、电路如图所示，二极管D 为理想元件，5S U V =，则电压0u =（a ）。

A 、S UB 、/2S UC 、零u O7、工作在放大状态的双极型晶体管是（a ）。

A 、电流控制元件B 、电压控制元件C 、不可控元件8、测得某晶体管三个极的电位如图所示，则该管工作在（a ）。

A 、放大区B 、饱和区C 、截止区7V9、电路如图所示，A 点与B 点的电位差AB U 约等于（a ）。

蚌埠学院2014—2015学年第一学期 《电工技术》期末考试试题（A ）注意事项：1、适用班级：13机制本、13材料本、13车辆本。

2、本试卷共2页。

满分100分。

3、考试时间120分钟。

4、考试方式：“闭卷”。

一、单项选择题（每小题2分，共20分）1、用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的电源上，将开关闭合时，（ C ）。

A ．能正常工作B ．100W 的灯丝烧毁C ．40W 的灯丝烧毁 2、叠加定理用于计算（ B ）。

A ．线性电路中的电压、电流和功率B ．线性电路中的电压、电流C ．非线性电路中的电压、电流3、在直流稳态时，电感元件上（ A ）。

A ．有电流，无电压B ．有电流，有电压C ．无电流，有电压4、有一正弦电流，其初相位 =30º，初始值 =10A ，则该电流的幅值 为（ B ）。

A ．．20A C ．10A 5、在 串联电路中，阻抗模（ B ）。

A ． B ． C ．6、在 串联电路中，已知 =3Ω， =8Ω， =4Ω，则电路的功率因数cos 等于（ A ）。

A ．0.6 B ．0.8 C ．7、对称三相负载，是指（ C ）。

A ． B ． C ．8、铁心线圈中的铁芯到达磁饱和时，则线圈电感（ C ）。

A ．增大B ．减小C ．不变9、三相异步电动机转子的转速总是（ B）。

A ．与旋转磁场的转速相等B ．低于旋转磁场的转速C ．与旋转磁场的转速无关 10、热继电器对三相异步电动机起（ A ）的作用。

A ．过载保护B ．欠压保护C ．短路保护 二、填空题（每小题2分，共20分）1、变压器的作用有变换电压、 变换电流(1分)、变换阻抗(1分2、已知 ，若选A 点为参考点，则 = 0 V ， = -10 V 。

3、正弦交流电的三要素是 幅值 、 频率 和 初相位 。

4、在纯电阻交流电路中，电压与电流的相位关系是 同相 ；在纯电感交流电路中，电压与电流的相位关系是电压 超前 电流90º。

江苏省相城中等专业学校2014-2015学年第一学期13电子电工《电工基础》期中考试试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

两卷满分150分。

考试时间120分钟。

第Ⅰ卷（共75分）一、选择题（本大题共15小题，每小题3分，共45分，每小题只有一个正确答案，正确答案填入下表中。

）1. 一般交流电压表和交流电流表测量的数值是指 ( ) A ．瞬时值； B ．最大值； C ．有效值； D ．平均值2．两个同频率正弦交流电的相位差等于1800时，则它们相位关系是____。

A ．同相； B. 反相 ； C. 相等； D. 无法判断 3. V t u )106sin(5︒+=π与A t i )156cos(3︒-=π的相位差是（ ） A.25º B.5º C.-65º D.- 25º4.已知一个交流电流，当t=0时的值i 0=1A ，初相位为30°，则这个交流电的有效值为（ ） A ．0.5A ； B. 1.414A ； C. 1A ； D. 2A5.已知：i 1=302sin ωt A, i 2=402sin(ωt+90°) A, 则i 1+i 2应为（ ） A ．50A ； B. 502A ；C. 502sin(wt+53°)A； D. 702sin(wt+90°)A. 6．变压器空载损耗：（ ）A.全部为铜损耗；B.全部为铁损耗C.主要为铜损耗；D.主要为铁损耗 7.如果将额定电压为220/36V 的变压器接入220V 的直流电源，则将发生什么现象？ A.输出36V 的直流电压 B.输出电压低于36VC.输出36V电压,一次侧绕组过热D.没有电压输出，一次侧绕组严重过热而烧坏。

8．变压器在( )A.额定负载下运行B.C.轻载运行D.超过额定负载下运行9．单相变压器的额定电压为220V/110V，额定容量为60VA，能接入副边正常发光的白炽灯是---------------（）A. 36V，60W；B. 110V，100W；C. 220V，100W；D. 110V，40W10．如图1所示为一理想多绕组变压器，它们的匝数之比为N1 : N2 : N3 =10 : 1 : 2 , 原绕组电压为220V,两副绕组上的电流I2=2A, I3=5A 。

C.无卡绳装置时可将绳系在滚筒轴上 D．钢丝绳弯曲不得成锐角13.倾斜井巷串车提升时，必须设置的安全装置有(ABCD)。

A.阻车器 B．挡车栏 C．各车场甩车时能发出警号的信号装置 D．斜巷防跑车装置14.电机车司机离开座位时，必须(ABC)。

A.切断电动机电源 B．取下控制手把 C.扳紧车闸 D．关闭车灯15.蓄电池电机车的安全装置有(ABCD)。

A.闭锁装置 B．安全开关 C．电源插销 D．隔爆插销徐动机构16.《煤矿安全规程》规定，水冷式空气压缩机必须有(ABD)。

A.断水信号显示装置 B．安全阀 C．电流表 D．压力表17.水泵不得在泵内(BCD)情况下运行，不得在闸阀闭死的情况下长时间运行。

A．有水 B．无水 C．有异常声音 D．汽蚀18.普通型携带式电气测量仪表，只准在瓦斯浓度（ A ）%以下的地点使用。

A、0.5B、1C、1.5D、219.井下接地电阻不得大于（ B ）Ω。

A、5B、2C、10D、620.井下供电中的两闭锁是（ AB ）。

A 机械闭锁B 电器闭锁C 风电闭锁D 瓦斯电闭锁21.井下应安装局部接地极的地方有（ BCD ）A 动力电缆接线盒B 低压配电点C 单独的高压电器设备D 有电器设备的硐室22.通过人体电流为（ A ）时就有生命危险，可能导致人死亡的致命电流为( B )A、30mAB、50mAC、36 mAD、60mA23.两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（ A ）。

A.发热量较大B.发热量较小C.没有明显差别24.万用表的转换开关是实现（ A ）。

A.各种测量种类及量程的开关B.万用表电流接通的开关C.接通被测物的测量开关25.绝缘手套、绝缘靴的试验周期是（ B ）。

A.每年一次B.六个月一次C.五个月一次26.对使用中的防爆电气设备的防爆性能检查,检查周期为( D )一次.A.每周B.每年C.每季D.每月27.额定功率1W的100Ω电阻，两端允许所加最大直流电压为（ B ）。

2010～2011学年第一学期《电工学》复习题1、电路一般有、、和四个部分组成。

2、电路通常有、、和三种状态。

3、全电路欧姆定律的内容：闭合电路中的电流与成正比，与成反比。

4、电流设备在的工作状态称为额定工作状态，也称为满载，的工作状态称为轻载，的工作状态称为过载或超载。

5、电阻的串联可获得阻值的电阻，还可以扩大表的量程；电阻并联可获得阻值的电阻，还可以扩大表的量程，工作电压相同的负载几乎都是并联使用的。

6、基尔霍夫电流定律指出：流过电路任意一点的为零，其数学表达式为；基尔霍夫电压定律指出：从电流的任一点出发绕任意回路一周该点时，为零，其数学表达式为。

7、磁感线的方向定义为：在磁体的外部由指向，在磁体内部由指向。

磁感线是曲线。

8、根据相对磁导率的大小，可把物质分为、和三类。

9、楞次定律的内容是产生的磁通量总是原磁通的变化，当线圈中磁通增加时，感应磁创的方向与原磁场的方向；当线圈中的磁通减少时，感应磁场的方向与原磁场通方向。

10、正弦交流电的三要素是、和。

11、有效值与最大值之间的关系为。

12、目前民用建筑在配电布线时，常采用相线制供电，设有两根零线，一根是零线，一根是零线。

二、判断题（每题1分，共10分，对的画“√”，错的画“×”）1、电路中的参考点改变，各点的电位也将改变。

（）2、在开路状态下，开路电流为零，电电压端电压为零。

（）3、把“25W 220W”的灯泡接在“1000W 220V”发电机上，灯泡会烧坏。

（）4、电阻两端电压为10V时，电阻值为10Ω，当电压升至20V，电阻值将为20Ω。

（ ）5、电路中任一网孔都是回路。

（ ）6、电路中任一回路都可以成为网孔。

（ ）7、通过线圈中的磁通越大，产生的感应电动势就越大。

（ ）8、用交流电压表测得交流电压时220V ，则此交流电压的最大值是380V 。

（ ）9、当三相负载越接近对称时，中线电流就越小。

（ ） 10、两根相线之间的电压称为相电压。
