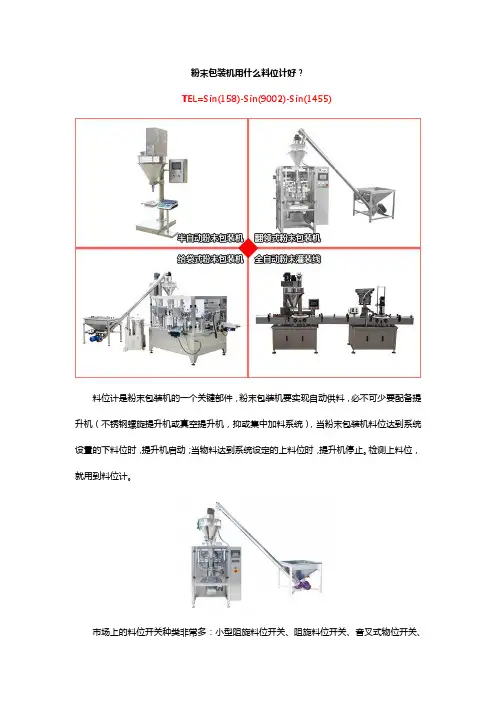

粉末包装机用什么料位计好？
TEL=Sin(158)-Sin(9002)-Sin(1455)
料位计是粉末包装机的一个关键部件，粉末包装机要实现自动供料，必不可少要配备提升机（不锈钢螺旋提升机或真空提升机，抑或集中加料系统），当粉末包装机料位达到系统设置的下料位时，提升机启动；当物料达到系统设定的上料位时，提升机停止。
检测上料位，就用到料位计。
市场上的料位开关种类非常多：小型阻旋料位开关、阻旋料位开关、音叉式物位开关、
射频导纳物位开关、静电容物位开关、SR5阻旋料位开关，这些都是料仓类常用的料位开关，但是这些用于粉末包装机就非常不合适了。
粉末包装机厂家一般都选用的是圆柱式接近开关，做为常用的电子开关量传感器，接近开关随便一个电子市场也买的到，国产的、进口的，应有尽有，琳琅满目。
好了，该推荐我司的标配的接近开关了：
品牌：Autonics
型号：CR18-8DN
控制输出：NPN常开。

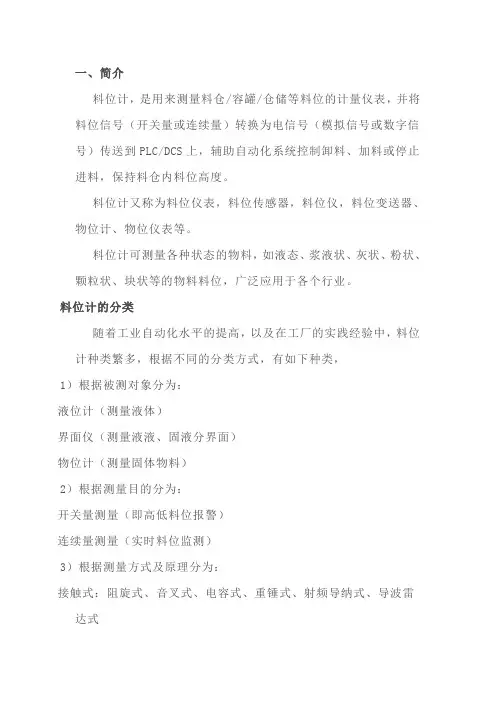

一、简介料位计，是用来测量料仓/容罐/仓储等料位的计量仪表，并将料位信号（开关量或连续量）转换为电信号（模拟信号或数字信号）传送到PLC/DCS上，辅助自动化系统控制卸料、加料或停止进料，保持料仓内料位高度。
料位计又称为料位仪表，料位传感器，料位仪，料位变送器、物位计、物位仪表等。
料位计可测量各种状态的物料，如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位，广泛应用于各个行业。
料位计的分类随着工业自动化水平的提高，以及在工厂的实践经验中，料位计种类繁多，根据不同的分类方式，有如下种类，1）根据被测对象分为：液位计（测量液体）界面仪（测量液液、固液分界面）物位计（测量固体物料）2）根据测量目的分为：开关量测量（即高低料位报警）连续量测量（实时料位监测）3）根据测量方式及原理分为：接触式：阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式非接触式：电磁式、超声波式（三维成像）、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式二、各种料位计的各种原理及优缺点1、阻旋式料位开关测量原理：高料位时，通过电机驱动传动杆末端的桨叶旋转，当物料覆盖并阻止桨叶旋转时，输出触点（干接点）报警信号，同时切断电机电源；低料位时，桨叶由被覆盖状态到释放，弹簧将电机拉回工作位置，输出相反的触点（干接点）报警信号。
适用工况：适用于各种固体物料测量；温度<=800℃，压力<=10bar，拽引力<=2.8t，灵敏度达20g/l，可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证；2、音叉式料位开关测量原理：高料位时，通过压电激励探头末端的音叉体产生100~350Hz的振动频率，当物料覆盖住探头时，便停止振动，输出触点（干接点）报警信号；低料位时，探头由被覆盖状态到释放，开始振动，输出相反的触点（干接点）报警信号。
适用工况：适用于干燥的、颗粒度小于20mm、温度<=150℃、压力<=16bar的固体物料测量，灵敏度达3g/l；可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证，甚至ia，ib本安型防爆认证以及NAMUR认证；3、电容式料位开关测量原理：高料位时，通过探头内部主电极在探头周围形成一个电场（射频导纳是发射高频电波），监测探头周边电容量（导纳值）的变化，当探头被物料覆盖住，电容量（导纳值）变化，输出触点（干接点）报警信号。

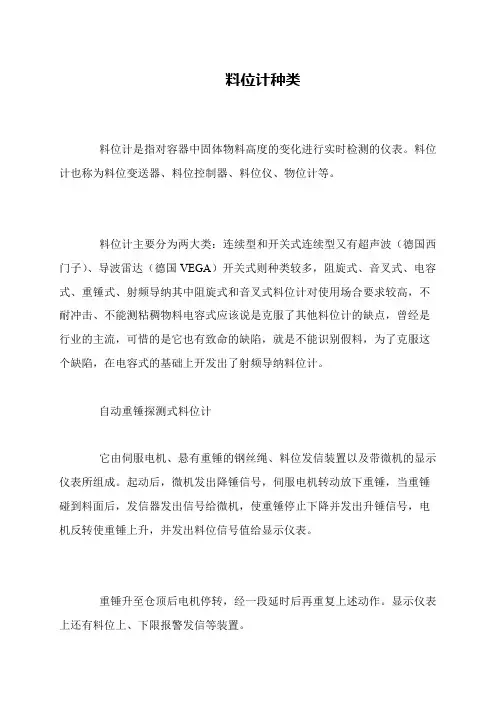

料位计种类
料位计是指对容器中固体物料高度的变化进行实时检测的仪表。
料位计也称为料位变送器、料位控制器、料位仪、物位计等。
料位计主要分为两大类：连续型和开关式连续型又有超声波（德国西门子）、导波雷达（德国VEGA）开关式则种类较多，阻旋式、音叉式、电容式、重锤式、射频导纳其中阻旋式和音叉式料位计对使用场合要求较高，不耐冲击、不能测粘稠物料电容式应该说是克服了其他料位计的缺点，曾经是行业的主流，可惜的是它也有致命的缺陷，就是不能识别假料，为了克服这个缺陷，在电容式的基础上开发出了射频导纳料位计。
自动重锤探测式料位计
它由伺服电机、悬有重锤的钢丝绳、料位发信装置以及带微机的显示仪表所组成。
起动后，微机发出降锤信号，伺服电机转动放下重锤，当重锤碰到料面后，发信器发出信号给微机，使重锤停止下降并发出升锤信号，电机反转使重锤上升，并发出料位信号值给显示仪表。
重锤升至仓顶后电机停转，经一段延时后再重复上述动作。
显示仪表上还有料位上、下限报警发信等装置。

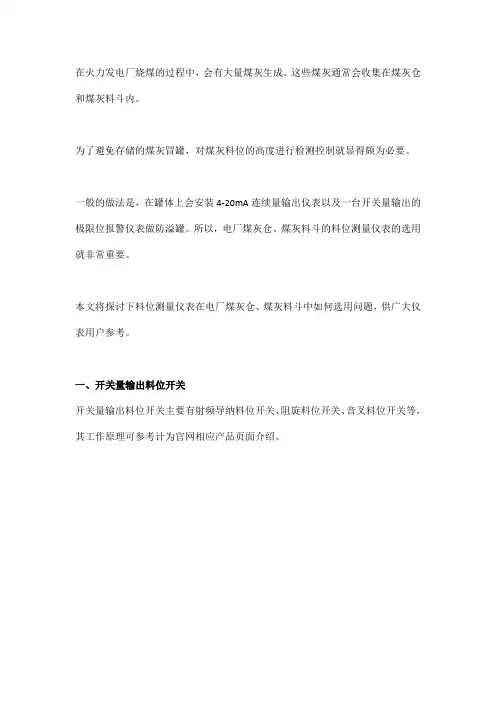

在火力发电厂烧煤的过程中，会有大量煤灰生成。
这些煤灰通常会收集在煤灰仓和煤灰料斗内。
为了避免存储的煤灰冒罐，对煤灰料位的高度进行检测控制就显得颇为必要。
一般的做法是，在罐体上会安装4-20mA连续量输出仪表以及一台开关量输出的极限位报警仪表做防溢罐。
所以，电厂煤灰仓、煤灰料斗的料位测量仪表的选用就非常重要。
本文将探讨下料位测量仪表在电厂煤灰仓、煤灰料斗中如何选用问题，供广大仪表用户参考。
一、开关量输出料位开关开关量输出料位开关主要有射频导纳料位开关、阻旋料位开关、音叉料位开关等，其工作原理可参考计为官网相应产品页面介绍。
计为Cape-11系列射频导纳料位开关出于产品稳定性的考虑，建议选用振动式音叉料位开关用于罐体极限限位报警。
音叉料位开关具有结构坚固可靠、无分体部件，维护和检修成本低，不受介电常数变化影响的特点，能够有效防止出现料斗溢罐情况。
计为缆绳型射频导纳料位开关在电厂粉煤灰筒仓的应用现场二、连续量输出料位计1．3D物位扫描仪3D物位扫描仪基于二维数组波束形成器传送低频脉冲，接收来自筒仓、仓室或其他容室内物料的回波,设备的数字信号处理器对接收到的信号进行取样和分析，通过估算回波到达的时间和方向，处理器形成一个物料表面的三维图，这个图像通过一种专有的计算方法对信息进行处理并生成3D图象，该图像能够在远端屏幕上显示出来。
设备可以据此准确得出物料的体积和质量，能够使工艺物位监测和库存控制达到一个新的高度。
2．雷达料位计雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。
探头发出高频脉冲并传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
3．重锤式料位计重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。
测量过程中，重锤式料位计通过专门的双光学传感器的精确计量，获取料位信号，并将料位信号转变为4~20mA模拟量信号。
水泥厂几种常用料位计的应用比较工业自动化生产过程中料位是主要测量参数之一,随着工艺要求的提高,料位作为一个重要的过程参数日益引起大家的关注.料位测量的方法很多,通常分为接触式测量仪表（重锤式、电容式、音叉式、阻旋式等）和非接触式测量仪表（γ射线式、超声波式、雷达式等）。
由于接触式测量仪表受被测介质物理及化学性质的影响很大，且均为定长产品互换性较差；而非接触式仪表基本不受被测介质物理及化学性质的影响或影响较小，有逐步取代接触式测量仪表的趋势。
一、接触式测量仪表1。
重锤式料位计料位探测过程由控制器发出的信号来控制，当传感器接到探测命令时，电机正转，经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动，使钢丝绳下放,带动重锤由仓顶下降,当重锤降至料面被测面托起而失重，钢丝绳松弛，灵敏杠杆动作使微动开关接触，控制器得到该信号即发出电机反转命令,重锤上升返回,直到碰顶开关电机停转，重锤回到仓顶原位置完成一次探测过程。
此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。
该料位计适于块状、颗粒状及粉状的固态物位测量。
优点：测量不受介质密度、颗粒大小的影响。
缺点：机械内部易落灰尘影响测量效果；机械磨损较严重，需经常维护，花费较大;重锤易发生被物料埋住现象，发生掉锤头、断带故障.2.电容式料位计原理是插入料仓的电极与料仓壁之间构成电容器,当仓内物料料位变化引起电容量的变化，通过转换电路得到相应的控制信号。
该料位计既可用作连续式料位测量，也可用作料位开关作为报警或入料、卸料设备的输入信号。
若用作连续料位检测，测量精度不高，故通常用作料位开关。
优点:无机械磨损，安装维修方便；依据量程大小和控制方式不同,电极设计成杆(棒）式或钢缆（重型钢缆）式，可应用于各种料仓；价格较低。
缺点：若电极（探头）上或仓壁粘有物料，往往会导致控制器误动作,从而影响测量效果，应定期检查探头和料位开关动作情况并校验.3.阻旋式料位计基本原理是同步微电动机减速后，带动检测叶片以2.5～5r/min的转速旋转，当被测物料的料位上升使叶片转动受阻，检测机构便围绕主轴产生旋转位移。

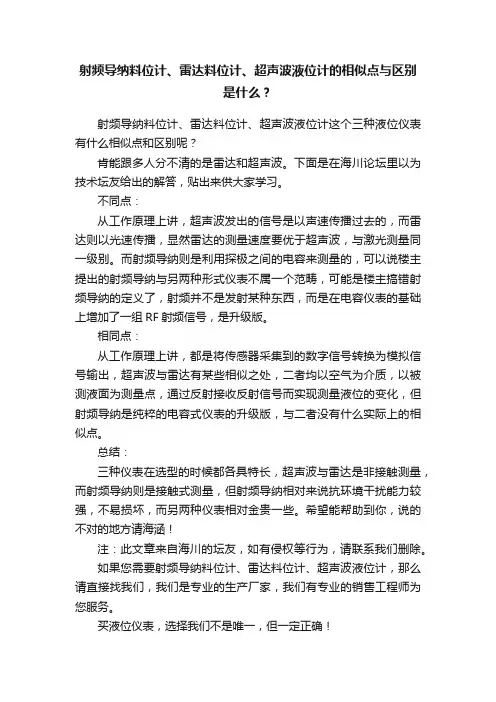

射频导纳料位计、雷达料位计、超声波液位计的相似点与区别
是什么？
射频导纳料位计、雷达料位计、超声波液位计这个三种液位仪表有什么相似点和区别呢？
肯能跟多人分不清的是雷达和超声波。
下面是在海川论坛里以为技术坛友给出的解答，贴出来供大家学习。
不同点：
从工作原理上讲，超声波发出的信号是以声速传播过去的，而雷达则以光速传播，显然雷达的测量速度要优于超声波，与激光测量同一级别。
而射频导纳则是利用探极之间的电容来测量的，可以说楼主提出的射频导纳与另两种形式仪表不属一个范畴，可能是楼主搞错射频导纳的定义了，射频并不是发射某种东西，而是在电容仪表的基础上增加了一组RF射频信号，是升级版。
相同点：
从工作原理上讲，都是将传感器采集到的数字信号转换为模拟信号输出，超声波与雷达有某些相似之处，二者均以空气为介质，以被测液面为测量点，通过反射接收反射信号而实现测量液位的变化，但射频导纳是纯粹的电容式仪表的升级版，与二者没有什么实际上的相似点。
总结：
三种仪表在选型的时候都各具特长，超声波与雷达是非接触测量，而射频导纳则是接触式测量，但射频导纳相对来说抗环境干扰能力较强，不易损坏，而另两种仪表相对金贵一些。
希望能帮助到你，说的不对的地方请海涵！
注：此文章来自海川的坛友，如有侵权等行为，请联系我们删除。
如果您需要射频导纳料位计、雷达料位计、超声波液位计，那么请直接找我们，我们是专业的生产厂家，我们有专业的销售工程师为您服务。
买液位仪表，选择我们不是唯一，但一定正确！。
