DHT11中文说明书69656

温湿度模块DHT11产品手册更多详情请登陆：湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。

他相关湿度检测控制。

引脚说明1、VDD 供电3.3～5.5V DC2、DATA 串行数据，单总线3、NC 空脚4、GND 接地，电源负极一、产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。

它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电容式感二、应用范围暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其三、产品亮点成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、精确校准。

四、外形尺寸（单位：mm ）图1产品尺寸图五、产品参数5.1相对湿度表1相对湿度性能表5.2温度表2温度性能表5.3电气特性表3电气特性[1]此精度为出厂时检验时，传感器在25℃和5V，条件下测试的精度指标，其不包括迟滞和非线性，且只适合非冷凝环境。

[2]在25℃和1m/s气流的条件下，达到一阶响应63%所需要的时间。

[3]在挥发性有机混合物中数值可能会高一些。

见说明书应用储存信息。

六、典型电路图2DHT11典型电路图微处理器与DHT11的连接典型应用电路如上图（图2）所示，DATA上拉后与微处理器的I/O端口相连。

1、典型应用电路中建议连接线长度短于5m时用4.7K上拉电阻，大于5m时根据实际情况降低上拉电阻的阻值。

2、使用3.3V电压供电时连接线尽量短，接线过长会导致传感器供电不足，造成测量偏差。

3、每次读出的温湿度数值是上一次测量的结果，欲获取实时数据,需连续读取2次，但不建议连续多次读取传感器，每次读取传感器间隔大于2秒即可获得准确的数据。

4、电源部分如有波动，会影响到温度。

如使用开关电源，温度就会跳动。

数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。

它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。

因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。

每个DHT11传感器都在极为精确的湿度校验室中进行校准。

校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。

单线制串行接口，使系统集成变得简易快捷。

超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。

产品为 4 针单排引脚封装。

连接方便，特殊封装形式可根据用户需求而提供。

应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH 精度25℃±4 %RH 0－50℃±5 %RH 互换性可完全互换量程范围0℃30 90 %RH25℃20 90 %RH50℃20 80 %RH 响应时间1/e(63%)25℃，6 10 15 S1m/s 空气迟滞±1 %RH 长期稳定性典型值±1 %RH/yr 温度分辨率 1 1 1 ℃16 16 16 Bit重复性±1 ℃精度±1 ±2 ℃量程范围0 50 ℃响应时间1/e(63%) 6 30 S2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。

数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。

它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。

因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。

每个DHT11传感器都在极为精确的湿度校验室中进行校准。

校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。

单线制串行接口，使系统集成变得简易快捷。

超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。

产品为 4 针单排引脚封装。

连接方便，特殊封装形式可根据用户需求而提供。

应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH精度25℃±4 %RH0－50℃±5 %RH互换性可完全互换量程范围0℃30 90 %RH建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。

传感器上电后，要等待 1s 以越过不稳定状态在此期间无需发送任何指令。

电源引脚（VDD，GND）之间可增加一个100nF 的电容，用以去耦滤波。

4、串行接口 (单线双向)DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。

温湿度模块DHT11产品手册更多详情请登陆：湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。

他相关湿度检测控制。

引脚说明1、VDD 供电3.3～5.5V DC2、DATA 串行数据，单总线3、NC 空脚4、GND 接地，电源负极一、产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。

它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电容式感二、应用范围暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其三、产品亮点成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、精确校准。

四、外形尺寸（单位：mm ）图1产品尺寸图五、产品参数5.1相对湿度表1相对湿度性能表5.2温度表2温度性能表5.3电气特性表3电气特性[1]此精度为出厂时检验时，传感器在25℃和5V，条件下测试的精度指标，其不包括迟滞和非线性，且只适合非冷凝环境。

[2]在25℃和1m/s气流的条件下，达到一阶响应63%所需要的时间。

[3]在挥发性有机混合物中数值可能会高一些。

见说明书应用储存信息。

六、典型电路图2DHT11典型电路图微处理器与DHT11的连接典型应用电路如上图（图2）所示，DATA上拉后与微处理器的I/O端口相连。

1、典型应用电路中建议连接线长度短于5m时用4.7K上拉电阻，大于5m时根据实际情况降低上拉电阻的阻值。

2、使用3.3V电压供电时连接线尽量短，接线过长会导致传感器供电不足，造成测量偏差。

3、每次读出的温湿度数值是上一次测量的结果，欲获取实时数据,需连续读取2次，但不建议连续多次读取传感器，每次读取传感器间隔大于2秒即可获得准确的数据。

4、电源部分如有波动，会影响到温度。

如使用开关电源，温度就会跳动。

dht11使用手册摘要：1.DHT11 传感器简介2.DHT11 传感器的应用领域3.DHT11 传感器的工作原理4.DHT11 传感器的接线方式与注意事项5.DHT11 传感器的数据解析与处理6.DHT11 传感器的优缺点分析7.DHT11 传感器的使用与维护正文：DHT11 传感器是一款由我国生产的温湿度传感器，广泛应用于智能家居、农业、工业生产、医疗保健等多个领域。

它具有准确测量温湿度、响应速度快、抗干扰能力强等特点，可以满足各种环境监测需求。

一、DHT11 传感器简介DHT11 传感器是基于湿敏电阻原理，采用单片机技术设计而成的一款温湿度传感器。

它的主要功能是测量环境中的温度和湿度，并将测量结果通过数字信号输出。

DHT11 传感器具有体积小巧、安装简便、成本低廉等优点，可以方便地集成到各种智能设备中。

二、DHT11 传感器的应用领域DHT11 传感器广泛应用于以下领域：1.智能家居：用于监控室内温湿度，调节空调、加湿器等设备的工作状态；2.农业：用于监测温室、大棚等农业生产环境的温湿度，指导农业生产；3.工业生产：用于监测生产线、仓库等工业环境的温湿度，保证产品质量；4.医疗保健：用于监测医院病房、手术室等医疗环境的温湿度，为患者创造舒适的治疗环境。

三、DHT11 传感器的工作原理DHT11 传感器的工作原理主要是基于湿敏电阻。

传感器内部有一对热敏电阻和湿敏电阻，分别用于测量温度和湿度。

当环境中的温湿度发生变化时，热敏电阻和湿敏电阻的电阻值也会随之改变。

传感器内部单片机通过测量这两个电阻值的变化，计算出当前环境的温度和湿度。

四、DHT11 传感器的接线方式与注意事项DHT11 传感器的接线方式分为三线制和两线制。

三线制接线方式为：VCC（电源正极）、GND（电源负极）和DAT（数据输出）。

两线制接线方式为：VCC（电源正极）和DAT（数据输出）。

在接线时，需要注意以下几点：1.接线时，请确保电源电压与传感器的工作电压相匹配；2.接线时，请使用屏蔽线，以减小外部干扰；3.接线时，请保持接线牢固可靠，避免松动。

DHT11说明书温湿度传感器●具有抗冲击性及电气性能优良●完全标定●数字输出，单总线通讯●优异的长期稳定性●响应迅速、恢复时间快、抗干扰能力强产品简述DHT11是一款含有已校准数字信号输出的温湿度复合传感器，采用了自主研发的集成式数字温湿度元件，应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

DHT11传感器内包含一个温湿度测量元件和一个高性能MCU。

应用范围DHT11温湿度传感器可以应用于农业、家电、汽车、气象、医疗等领域，如暖通空调、除湿机、冷链仓储、测试及检测设备、数据记录仪、湿度调节系统、医疗等。

图1.DHT11温湿度传感器1.传感器性能1.1相对湿度表1.湿度特性表参数测试条件最小典型最大单位量程范围附加说明15-95%RH精度2--±5%RH重复性--±1-%RH互换性-完全互换响应时间3τ（63%）-<6-s迟滞--±0.3-%RH漂移4典型值-<0.5-%RH/yr 1.2电气特性表2.电气特性表符号参数测试条件最小典型最大单位VCC供电电压- 3.35 5.5VI平均电流5休眠-60-µA 测量-1000-µAV OL低电平输出电压I L6=5mA0-300mVV OH高电平输出电压Rp<25kΩ0.9*VCC-VCC VV IL低电平输入电压下降0-0.3VV IH高电平输入电压上升0.7-VCC VRp上拉电阻7VCC=5V1 4.7100kΩT S采样周期-2--s实际使用中的一些特性如功耗、输入和输出的高、低电平电压等都取决于供电电压。

在使用传感器时，要使系统获得鲁棒性，请确保各参数在表2所给出的范围内。

1正常工作范围：8~85%RH，超出此范围，传感器读数会有偏差（在90%RH湿度下60小时后，漂移＞3%RH）。

工作范围进一步限定在-20~60℃。

2此精度为传感器出厂检验时，在25℃、VCC=5V条件下的测试精度。

DHT11指导手册说明书一、产品概述1. 温度测量范围：0℃～50℃2. 湿度测量范围：20%RH～90%RH3. 温度测量精度：±2℃4. 湿度测量精度：±5%RH5. 响应时间：≤1秒6. 工作电压：3.3V～5.5V二、产品外观及接线方法1. VCC：电源正极（3.3V～5.5V）2. GND：电源负极3. OUT：数字信号输出接线方法如下：1. 将DHT11的VCC引脚连接至电源正极。

2. 将DHT11的GND引脚连接至电源负极。

3. 将DHT11的OUT引脚连接至您的控制器（如单片机）的数字输入端口。

三、使用注意事项1. 在使用DHT11前，请确保电源电压在规定范围内，以免损坏传感器。

2. 为了提高测量精度，请在安装DHT11时，避免将其暴露在直射阳光下，并保持传感器周围通风良好。

3. DHT11的OUT引脚输出的是数字信号，请确保控制器端的输入端口兼容数字信号。

4. 在长时间运行过程中，请定期检查DHT11的连接线是否牢固，防止因线缆松动导致的测量数据不准确。

DHT11指导手册说明书四、编程与通信协议1. 初始化：在开始通信前，请确保DHT11已经上电，并将控制器的输入端口设置为输入模式。

2. 开始信号：主机（控制器）将数据线拉低至少18毫秒，然后拉高，以唤醒DHT11。

3. DHT11响应：DHT11在检测到开始信号后，会拉低数据线80微秒，作为响应信号，随后拉高数据线80微秒，准备发送数据。

4. 数据接收：DHT11以每bit 50微秒的低电平表示“0”，以每bit 2628微秒的低电平后跟随70微秒的高电平表示“1”。

数据传输顺序为：湿度整数、湿度小数、温度整数、温度小数、校验和。

5. 校验和计算：校验和是前四个字节的简单累加，用于验证数据传输的正确性。

6. 编程示例：下面是一个简单的伪代码示例，用于读取DHT11的数据： void setup() {pinMode(DHT11_PIN, INPUT);}void loop() {int humidity = readDHT11Humidity();int temperature = readDHT11Temperature();// 处理温湿度数据}int readDHT11Humidity() {// 发送开始信号// 接收数据// 返回湿度值}int readDHT11Temperature() {// 发送开始信号// 接收数据// 返回温度值}五、安装与调试1. 安装位置：选择一个适合的环境进行安装，避免高温、高湿或直射阳光的地方，以确保测量准确性。

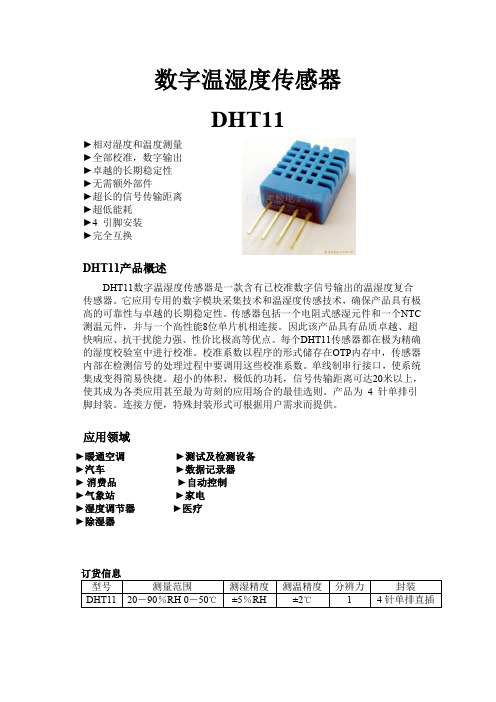

数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗► 4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
