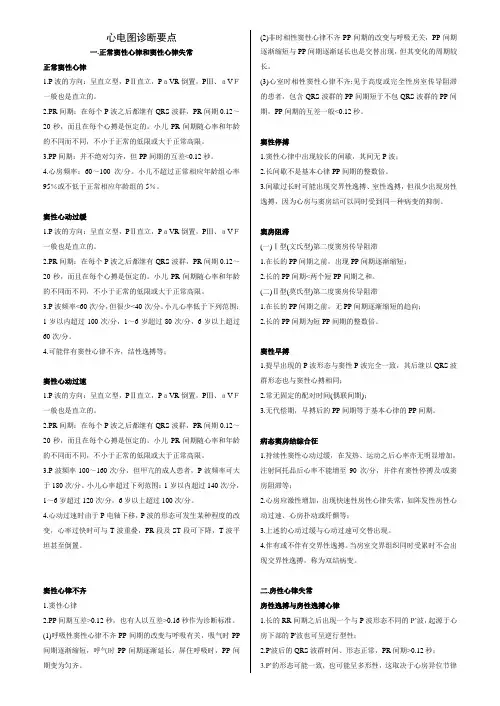

心电图诊断要点一.正常窦性心律和窦性心律失常正常窦性心律1.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。
2.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3.PP间期：并不绝对匀齐，但PP间期的互差<0.12秒。
4.心房频率：60～100次/分。
小儿不超过正常相应年龄组心率95％或不低于正常相应年龄组的5％。
窦性心动过缓1.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。
2.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3.P波频率<60次/分，但很少<40次/分。
小儿心率低于下列范围：1岁以内超过100次/分，1～6岁超过80次/分，6岁以上超过60次/分。
4.可能伴有窦性心律不齐，结性逸搏等；窦性心动过速1.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。
2.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3.P波频率100～160次/分，但甲亢的成人患者，P波频率可大于180次/分。
小儿心率超过下列范围：1岁以内超过140次/分，1～6岁超过120次/分，6岁以上超过100次/分。
4.心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。
窦性心律不齐1.窦性心律2.PP间期互差>0.12秒，也有人以互差>0.16秒作为诊断标准。
(1)呼吸性窦性心律不齐PP间期的改变与呼吸有关，吸气时PP 间期逐渐缩短，呼气时PP间期逐渐延长，屏住呼吸时，PP间期变为匀齐。
诊断心电图知识点总结一、心电图的基本原理心电图是通过记录心脏的电活动来反映心脏功能的一种检查方法。
心脏的电活动主要由心脏肌细胞的去极化和复极化过程所产生，这种电活动可以在体表上被检测到并记录下来。
心电图的记录是通过体表电极将心脏的电活动传导到纸上形成图形来完成的。
心电图的记录包括心电图波形（P波、QRS波和T波）和时间间隔的测量，通过对心电图的分析可以获得心脏的许多信息，例如心率、心律、心室肥大、心室复极化异常等。
二、正常心电图的特征1. P波：P波是心房去极化的电活动，代表心房收缩。
在心电图上，P波通常应该是正向的，并且形态规则，持续时间正常。
2. PR间期：PR间期是P波结束到QRS波开始的时间间隔，它代表心房去极化到心室去极化的传导时间。
正常情况下，PR间期的持续时间应该在0.12-0.20秒之间。
3. QRS波：QRS波是心室去极化的电活动，代表心室收缩。
在心电图上，QRS波通常应该是对称的，形态规则，持续时间正常。
4. ST段：ST段是心室去极化到复极化的时间间隔，它代表心室肌收缩的过程。
在正常情况下，ST段应该是等电位水平的，并且与基线平行。
5. T波：T波是心室复极化的电活动，代表心室舒张。
在心电图上，T波通常应该是对称的，形态规则，持续时间正常。
6. QT间期：QT间期是心室去极化的整个时间间隔，它代表心室去极化的总时间。
正常情况下，QT间期的持续时间应该在0.35-0.44秒之间。
以上是正常心电图的一些特征，对于临床医生来说，了解这些特征可以帮助他们快速诊断心电图的异常情况。
三、心律失常的诊断心律失常是指心脏的搏动节律异常，主要包括心动过缓、心动过速和心律不齐等情况。
心电图的诊断可以帮助医生判断心律失常的类型和程度，及时采取相应的治疗措施。
1. 心动过缓：心动过缓是指心率低于60次/分钟，常见的心动过缓有窦性心动过缓、房室传导阻滞等。
在心电图上，可以通过测量RR间期和观察P波与QRS波之间的关系来判断心动过缓的类型。

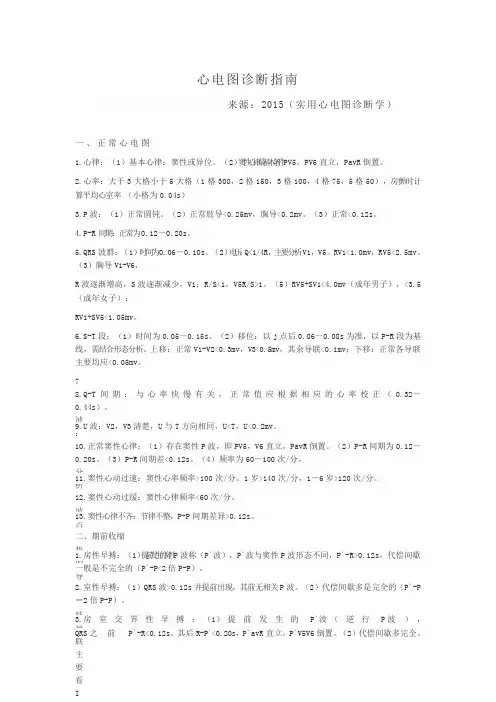

心电图诊断指南来源：2015（实用心电图诊断学）一、正常心电图1.心律：（1）基本心律：窦性或异位。
（2）窦性心律最基本条件PV5，PV6直立，PavR倒置。
2.心率：大于3大格小于5大格（1格300，2格150，3格100，4格75，5格50），房颤时计算平均心室率（小格为0.04s）3.P波：（1）正常圆钝。
（2）正常肢导<0.25mv，胸导<0.2mv。
（3）正常<0.12s。
4.P-R间期：正常为0.12－0.20s。
5.QRS波群：（1）时间为0.06－0.10s。
（2）电压：Q<1/4R，主要分析V1，V5。
RV1<1.0mv，RV5<2.5mv。
（3）胸导V1-V6，R波逐渐增高，S波逐渐减少，V1：R/S<1，V5R/S>1。
（5）RV5+SV1<4.0mv（成年男子），<3.5（成年女子）；RV1+SV5<1.05mv。
6.S-T段：（1）时间为0.05－0.15s。
（2）移位：以j点后0.06－0.08s为准，以P-R段为基线，需结合形态分析。
上移：正常V1-V2<0.3mv，V3<0.5mv，其余导联<0.1mv；下移：正常各导联主要均应<0.05mv。
R波占优势导联T波直立，振幅>R/10。
常异常7.T波：主要分析R波占优势的导联，肢导联主要看I、II，胸导主要看V4.V5.V6，正时T波表现为低平、平坦、双向或倒置。
8.Q-T间期：与心率快慢有关，正常值应根据相应的心率校正（0.32－0.44s）。
9.U波：V2，V3清楚，U与T方向相同，U<T，U<0.2mv。
10.正常窦性心律：（1）存在窦性P波，即PV5，V6直立，PavR倒置。
（2）P-R间期为0.12－0.20s。
（3）P-R间期差<0.12s。
（4）频率为60－100次/分。
11.窦性心动过速：窦性心率频率>100次/分。

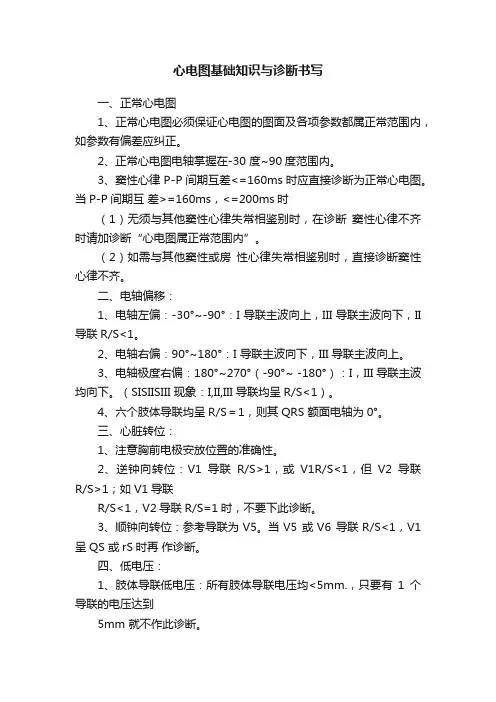

心电图基础知识与诊断书写一、正常心电图1、正常心电图必须保证心电图的图面及各项参数都属正常范围内，如参数有偏差应纠正。
2、正常心电图电轴掌握在-30 度~90度范围内。
3、窦性心律P-P间期互差<=160ms时应直接诊断为正常心电图。
当P-P间期互差>=160ms，<=200ms时（1）无须与其他窦性心律失常相鉴别时，在诊断窦性心律不齐时请加诊断“心电图属正常范围内”。
（2）如需与其他窦性或房性心律失常相鉴别时，直接诊断窦性心律不齐。
二、电轴偏移：1、电轴左偏：-30°~-90°：I 导联主波向上，III 导联主波向下，II 导联R/S<1。
2、电轴右偏：90°~180°：I 导联主波向下，III导联主波向上。
3、电轴极度右偏：180°~270°（-90°~ -180°）：I，III导联主波均向下。
（SISIISIII 现象：I,II,III导联均呈R/S<1）。
4、六个肢体导联均呈R/S＝1，则其QRS 额面电轴为0°。
三、心脏转位：1、注意胸前电极安放位置的准确性。
2、逆钟向转位：V1导联R/S>1，或V1R/S<1，但V2导联R/S>1；如V1导联R/S<1，V2导联R/S=1时，不要下此诊断。
3、顺钟向转位：参考导联为V5。
当V5 或V6 导联R/S<1，V1呈QS 或rS时再作诊断。
四、低电压：1、肢体导联低电压：所有肢体导联电压均<5mm.，只要有1个导联的电压达到5mm 就不作此诊断。
2、胸导联低电压：胸前导联电压<8mm。
如果V1-V4 导联电压正常，仅V5-V6导联电压低于8mm，应作左胸导联低电压诊断，以提醒临床可能出现的左胸腔或胸壁病变。
3、全导联低电压：符合上述两条标准。
五、短P-R间期：1、只要有1个导联的P-R间期达到120ms 就不下此诊断2、P-R间期<120ms，QRS异常，应分别诊断。
临床心电图诊断重点一、心电图各波段主要意义1、P波正常：宽度＜ 0.11s 、振幅＜。
如宽度＞ 0.11s 伴明显切迹，切迹间距≥，表示左心房肥大或房内传导阻滞。
如振幅≥0.25mV,呈尖峰型，表示右心房大。
2、 P －R(P－Q)间期房室传导时间，心率正常成年人，应在0.12 ～0.20s 之间，高出最高值时，称P-R间期延长，表示房室传导阻滞。
3、QRS波群1 时间：正常成人0.06 ～0.10s 、儿童 0.04 ～0.08s, 时间延长，表示心室肥大或心室内传导阻滞。
2 振幅： RaVR＜，高出可能为右室肥大；RaVL＜、RaVF＜，高出提示左室肥大， 6 个肢导联电压绝对值均＜或每个胸导联电压绝对值均＜，称低电压，常有于肺气肿，心包积液、全身水肿等，偶见于正常人。
3 Q 波：除 aVR导联可 QS或 Qr 外，其他导联振幅不得高出同导联R波的 1/4 ，时间＜ 0.04s ，无切迹。
V 1V2不应有 q 波， V3很稀有 q 波， V5V6可见正常范围的q 波，高出正常范围的Q波称异常 Q波，常备见于心肌拥塞等。
4、S－T段任何导联下移应＜，若高出提示心肌缺血或劳损，上抬V1～3应＜、其他应＜，高出提示急性心肌拥塞、急性心包炎等。
5、 T波T 波方向常和 QRS主波方向一致，在 R波为主的导联中， T 波振幅应大于同导联R波的 1/10 ，T 波低平、双向或倒置常有于心肌缺血、低血钾，巨大高耸T 波可见于急性心肌拥塞、高血钾等（轻度增高多无临床意义）。
6、 Q－T 间期长短与心率有关（详尽应查表），Q－T 间期延长常有于心肌缺血，损害心脏肥大或低血钙等，伴 T 波异常时可出现极为严重的心律失态。
7、U波在 T 波后 0.02 ～0.04s 可出现，一般在胸导联（特别V3）较清楚，可达0.2 －0.3mV,明显增高常有于低血钾，倒置可见于缺血性心脏病或运动测试时。
二、常居心脏疾病的心电图特色1、左心室肥大1、QRS波群电压增高（必备条件）RV5＞或女性 RV5+SV1＞、男性RV5+SV1＞。
心电图诊断要点一。
正常窦性心律和窦性心律失常正常窦性心律1.P波的方向：呈直立型,PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。
2.PR间期：在每个P波之后都继有QRS波群,PR间期0。
12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同,不小于正常的低限或大于正常高限。
3。
PP间期：并不绝对匀齐，但PP间期的互差〈0.12秒.4。
心房频率：60~100次/分。
小儿不超过正常相应年龄组心率95％或不低于正常相应年龄组的5%.窦性心动过缓1。
P波的方向：呈直立型，PⅡ直立，PａVR倒置,PⅢ、ａVＦ一般也是直立的.2。
PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的.小儿PR间期随心率和年龄的不同而不同,不小于正常的低限或大于正常高限。
3.P波频率<60次/分，但很少<40次/分.小儿心率低于下列范围:1岁以内超过100次/分，1～6岁超过80次/分，6岁以上超过60次/分。
4.可能伴有窦性心律不齐，结性逸搏等；窦性心动过速1。
P波的方向：呈直立型,PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的.2。
PR间期：在每个P波之后都继有QRS波群，PR间期0。
12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3。
P波频率100～160次/分,但甲亢的成人患者,P波频率可大于180次/分。
小儿心率超过下列范围：1岁以内超过140次/分,1～6岁超过120次/分，6岁以上超过100次/分.4。
心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。
窦性心律不齐1。
窦性心律2.PP间期互差>0.12秒,也有人以互差〉0.16秒作为诊断标准。
(1）呼吸性窦性心律不齐PP间期的改变与呼吸有关,吸气时PP 间期逐渐缩短,呼气时PP间期逐渐延长，屏住呼吸时，PP间期变为匀齐。
常见异常心电图诊断标准一. 心肌梗塞1.基本图形：a①坏死Q波，时间＞0.04秒，深度＞1/4R。
②损伤性ST段抬高，弓背向上。
③缺血性T波改变。
2.心电图演变过程：起病数小时之内，可无异常或仅出现高耸T波。
起病数小时之后，ST段明显抬高呈弓背向上，ST段与T波融合形成单向曲线。
数小时至两天左右，出现病理性Q波，此为急性期改变，病理性Q波永久存在（偶可见Q波消失）。
抬高的ST段可持续数天至两周左右后，恢复至基线水平，T波可以低平或倒置，此为亚急性期的改变。
起病数周数月之后，T波呈V行倒置，倒置的T波可永久存在，或在数月至数年后恢复正常。
3.心电图定位：前间壁V1---V3下壁ⅡⅢ avF广泛前壁V1---V5高侧壁Ⅰ avL前侧壁V5—V7 Ⅰ avL二. 慢性冠状动脉供血不足心电图表现1. T波变化，最早TV1＞TV5，然后T波低平（T＜1/10R)、双向、甚至倒置（QRS波群不以R为主可以倒置，如Ⅲ,A VR,V3R,V1，V2可倒置）。
2. ST段下移超过0.05mv（除A VR）。
3. 出现心律失常，传导阻滞。
4. QT间期延长（正常心率者QT间期0.36~0.44秒）。
三. 房性早搏：1. 提早出现房性P’波，形态与窦性不同。
P’-R间期≥0.12秒。
2. 房性P’波之后有正常形态的QRS波群，T波与QRS波的主波一致。
3. 不完全代偿间歇。
四. 交界区早搏1. 提前出现的QRS波群，形态基本正常。
2. P’波有三种可能：①先有逆行P’波（即倒置的P波），再有QRS波群，但此P’-R间期＜0.12秒②先有QRS波群然后有逆行P’波，此R’-P间期＜0.20秒③只有QRS波群而无P’波。
3. 交界区早搏的T波与QRS波群主波一致。
4. 完全代偿间歇。
五. 室性早搏1. 提早出现宽大畸形的QRS波群，前无P波。
2. QRS波群时间≥0.12秒。
.3. T波与QRS波群主波方向相反。
4. 完全代偿间歇。
急诊心电图诊断标准1、窦性心动过速心电图判断要点1. P波在I、II、aVF导联直立，在aVR导联倒置2. PR间期0.12～0.20s；3. P波频率大于100次/分。
2、窦性心动过缓心电图判断要点1.P波在I、II、aVF导联直立，在aVR导联倒置；2.PR间期0.12～0.20s；3.P波频率小于60次/分。
3、窦性心律不齐诊断要点1、P 波为窦性，在I、II、aVF导联直立，在aVR导联倒置;2、PP间期互差>0.12秒，也有人以互差>0.16秒作为诊断标准。
(1)呼吸性窦性心律不齐P间期的改变与呼吸有关，吸气时PP间期逐渐缩短，呼气时PP间期逐渐延长，屏住呼吸时，PP间期变为匀齐。
(2)非时相性窦性心律不齐P间期的改变与呼吸无关，PP间期逐渐缩短与PP间期逐渐延长也是交替出现，但其变化的周期较长。
(3)心室时相性窦性心律不齐:见于高度或完全性房室传导阻滞的患者，包含QRS波群的PP间期短于不包QRS波群的PP间期，PP间期的互差一般<0.12秒。
4、窦性停搏诊断要点1.窦性心律中出现较长的间歇，其间无P波；2.长间歇不是基本心律PP间期的整数倍。
3.间歇过长时可能出现交界性逸搏、室性逸搏，但很少出现房性逸搏，因为心房与窦房结可以同时受到同一种病变的抑制。
5、房性早搏诊断要点1.提早出现的P‘波，形态与窦性P波不同，偶可呈逆行型；2.P‘R间期一般正常，也可延长(房室干扰现象)，偶可短于0.12秒；3.早期的P‘波有时下传受阻，P’波后无QRS波群，称为受阻型的房性早搏；4.早期的P‘波后继的QRS波群时间、形态正常，或呈室内差异性传导；5.代偿期多不完全性。
6、房室交界区性早搏诊断要点1、提前出现的P 波与QRS波分别为交界区早搏向上及向下传导引起,故P 波与QRS 波之间无传导与被传导的关系,P 波可在QRS 波之前、之后或埋藏在QRS 波之中;2、交界区性早搏向心房或心室均可发生隐匿性传导;3、P 波为逆行性,即Ⅱ、Ⅲ、aVF 导联P 波倒置,PR 间期< 120ms ;4、QRS波形态可为正常或增宽,后者是发生心室内差异性传导所致7、室性早搏诊断要点1.提早出现的QRS波群呈宽大畸形，时限成人>0.12秒，小儿>0.10秒，T波与QRS 波群的方向相反2.早搏之前无与其相关的P波；3.逆行性P‘波可能位于QRS波群之后，RP’>0.20秒；4.早搏的QRS波群形态在同一导联相同，且配对时间相等，为单源性室性早搏；如早搏的QRS波群形态为固定的2～3种类型，且配对时间不等，则属于多源性室性早搏，多见于器质性心脏病患者。
正常心电图分析1．心律：（1）基本心律：窦性或异位。
（2）窦性心律最基本条件：PV5，PV6直立，PavR倒置。
2．心率：大于3大格小于5大格（1格300，2格150，3格100，4格75，5格50），房颤时计算平均心室率。
（1小格为0.04s）3．P波：（1）正常圆钝。
（2）正常肢导<0.25mv，胸导<0.2mv。
（3）正常<0.12s。
4．P-R间期：正常为0.12－0.20s。
5．QRS波群：（1）时间为0.06－0.10s。
（2）电压：Q<1/4R，主要分析V1，V5。
RV1<1.0mv，RV5<2.5mv。
（3）胸导自V1-V6，R波逐渐增高，S波逐渐减少，V1：R/S<1，V5：R/S>1。
（5）RV5+SV1<4.0mv （成年男子），<3.5（成年女子）；RV1+SV5<1.05vmv。
6．S-T段：（1）时间为0.05－0.15s。
（2）移位：以j点后0.06－0.08s为准，以P-R段为基线，需结合形态分析。
上移：正常V1-V2<0.3mv，V3<0.5mv，其余导联<0.1mv；下移：正常各导联主要均应<0.05mv。
7．T波：主要分析R波占优势的导联，肢导联主要看I、II，胸导主要看V4、V5、V6，正常时R 波占优势导联T波直立，振幅>R/10。
异常T波表现为低平、平坦、双向或倒置。
8．Q-T间期：与心率快慢有关，正常值应根据相应的心率校正（0.32－0.44s）。
9．U波：V2，V3清楚，U与T方向相同，U<T，U<0.2mv。
（一）正常窦性心律：（1）存在窦性P波，即PV5，V6直立，PavR倒置。
（2）P-R间期为0.12－0.20s。
（3）P-R间期差<0.12s。
（4）频率为60－100次/分。
（二）窦性心动过速：窦性心率频率>100次/分。
重点概念：ECG ：是利用心电图机从体表记录[心房心室的电激动可经人体组织传到体表，因此心电图不显示窦房结的信号]心脏心电图每1.一心动周期所产生电活动变化的曲线图形。
电偶、电源、电穴、除极、复极：电偶：细胞发生除极化的部位细胞膜外正电荷消失而其前面尚未除极的细胞膜外仍带正电荷，从而形成一对电偶。
除极化时称为除极电偶，复极化时称为复电偶。
i.ii.在一对电偶中，正电荷所在部位为电源，负电荷所在部位为电穴，电流自电源流入电穴。
2.一.iii.除极状态：心肌细胞膜内正外负的状态；复极状态：细胞膜恢复内负外正的极化状态的过程。
二.单个心肌细胞与心脏整体除极的区别：2.探查电极与心肌细胞的距离，成反比；探查电极方位与心肌除极方向（所构成的夹角），夹角越大，心电位在导联上的投影越小，电位弱。
重要概念：心电“向量”：心脏电激动过程中，既具有强度，又具有方向性的电位幅度。
（还具备时间性）3.三.四.典型心电图-胸导联V5/6的图像概念-心电图导联：在人体不同部位放置电极，并通过导联线与心电图机电流计的正负极相连，这种记录心电图的电路连接方法称为心电图导联。
1.常规12导联体系：2.肢体导联——额面六轴系统（6个导联轴，假象直线，通过坐标图的轴中心点）——电极放置位置：右臂R 左臂L 、左腿F （+）——概念-E inthoven三角：肢体导联的电极主要放置在右臂、左臂、左腿，连接此三点即构成所谓Einthoven三角。
加压肢体导联aVR 、五.心电图导联体系：临床心电基础知识2022年2月22日21:52胸导联——单极导联（6个常用胸导联）正极同第4肋间水平V1——胸骨右缘第4肋间V2——胸骨左缘第4肋间V3V2与V4连线中点同V4水平V4——左锁骨中线与第5肋间相交处V5——左腋前线V4水平V6——左腋中线V4水平V7~V9后壁导联：左腋后线、肩胛线、脊旁线V4水平——用于诊断后壁心肌梗死。
V3R~6R 导联位于V3~6镜像位置——用于小儿心电图或诊断右心病变eg右心室心肌梗死。
心电诊断科危急值标准
一．心电图和动态心电图
1、缺血性ST-T改变（常伴有心前区闷痛等症状）
ST段抬高：J点后60-80ms处ST段弓背向上抬高≥0.10mV,右胸导联≥0.25mV,左胸导联≥0.10mV。
ST段压低：J点后60-80ms处ST段下斜型或水平型压低≥0.15mV。
2、恶性心律失常（常伴有血流动力学障碍表现）
快速多源性室性心动过速、尖端扭转性室性心动过速、多形性室性心动过速、心室扑动与心室颤动、R on T室性早搏；
3、室上性心动过速心室率≥230次/min、
心房颤动、心房扑动平均心室率≥180次/min
心房颤动伴心室预激：心室率达200-230次/分以上，最短RR间期＜250ms。
4、心室长间歇
RR间期大于2.5s并伴有一过性黑朦、晕厥者、
心动过缓平均心室率35次/min
首次发现的三度房室传导阻滞，或三度房室传导阻滞时平均心室率＜40次/min
5、高度怀疑急性肺栓塞心电图改变
与前份心电图对比，胸前导联T波倒置，出现SIQIIITIII现象，新发右束支阻滞；电轴右偏，心率加快，aVR导联R波增高等。
6、电解质紊乱
高血钾：P波消失，出现QRS波群前无P波的窦室传导，QRS波群明显宽顿，QT间期进一步延长。
低血钾：T波低平、浅倒置，出现巨大U波或TU融合。
QT间期明显延长伴R on T室性早搏
二、动态血压监测
动态血压持续增高：收缩压持续性增高＞200mmHg。
动态血压持续降低：收缩压持续性降低＜80mmHg常伴晕厥或体位性低血压改变。
