常见心电图诊断课件

格式：ppt
大小：4.91 MB
文档页数：15

下载文档原格式

《心电图检查诊断学》课件

3 波形分析
心电图的波形包括P波、QRS波群和T波，通过分析这些波形可以判断心脏的节律和功能状态。
心电图检查的步骤和流程
1
准备
为患者贴上心电图电极，确保患者的身体放松并遵循正确的仪器操作流程。
2
记录数据
启动心电图仪器进行数据记录，同时观察患者心电图信号的稳定性和质量。
3
分析和诊断
对记录的心电图数据进行波形分析和诊断，判断患者的心脏功能和存在的异常。
《心电图检查诊断学》 PPT课件
本PPT课件旨在介绍心电图检查的原理、步骤和诊断意义，探讨心电图检查的错误和干扰因素，并展望其在临床应用中的前景。
心电图的定义和原理
1 电信号记录
心电图是通过记录心脏电信号的变化来识别心脏功能异常的非侵入性检查方法。
2 电极和导联
心电图由多个电极和导联组成，通过测量电极间的电压差异来绘制脉搏和心脏活动的图形。
心电图的常见异常和诊断意义
心律失常
心电图可以识别各种心律失常，如房颤、室颤等，以指导治疗和预测患者的风险。
心肌梗死
心电图上的Q波和ST段抬高可以提示心肌梗死，是急诊评估和决策的重要依据。
心肌缺血
心电图上的ST段变化和ST段抬高可以提示心肌缺血，帮助早期发现冠心病。
心室肥大
心电图上的QRS波群增宽和深倒可以提示心室肥大，有助于评估心脏结构和功能。
现代心电图仪器
未来心电图仪器
现代心电图仪器小巧便携，操作简单，具备自动分析和报告功能，提高了工作效率。
未来的心电图仪器将集成更多的无线技术和人工智能算法，实现自动诊断和远程监测。
总结和展望
心电图检查是一项重要的非侵入性检查手段，可以提供有价值的心脏功能信息，为心脏疾病的预防、诊断和治疗提供支持，也为心血管疾病的研究和发展指明了方向。

心电监护常见图形PPT课件

起搏心律：起搏器起搏脉冲带动心搏
RonT现象：后一个QRS波群落在前一个波形的T波上
•
Ⅰ度房室传导阻滞
Ⅱ度Ⅰ型房室传导阻滞
Ⅱ度Ⅱ型房室传导阻滞
Ⅲ度房室传导阻滞
阵发性室上性心动过速——160-250 次/分
心室扑动：快速而规则，均齐而连续的宽大正弦曲线波，QRS-T波无法辨认，等电位消失，频率150-250
• 6．U波：T波之后0.02-0.04s，出现的低平波，与 T波方向一致，正常不明显在V3导联相对明显。电压不超过T波的1/2。
心脏传导系统
• 通过窦房结-心房—房室结—房室束的全部时间
心脏传导系统
心脏的血液供应
心脏的血管

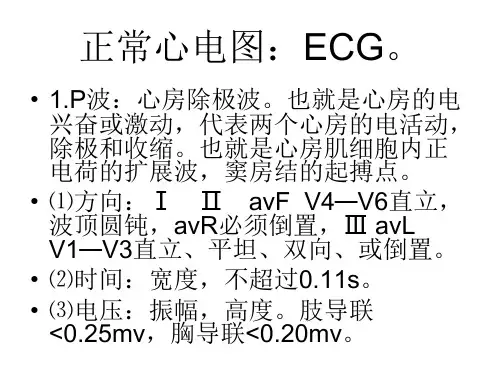

正常心电图：ECG
窦性心动过缓：
频率〈60次/分
窦性心动过速：频率〉100次/分。
次/分。
QRS-T波消失，大小形态不同，波幅越来越小，直至电波消失成一直
线，频率150-300次/分。
心动过缓-心动过速综合征
窦性停搏
完全性右束支传导阻滞
预激综合征:短P-R
左心房肥大
房颤伴完全性AVB
前壁心肌梗塞
心肌梗塞的定位诊断：
• 前间壁：V1-V3。后壁：V1-V2R增高。 V7-V9。
<0.25mv，胸导联<0.20mv。
正常心电图
• 频率为60～100次／分钟。 P-R间期0.12～ 0.20秒，QRS波群时限0.06～0.10秒。
• 2．P-R间期：P点起点到QRS点起之间的时间。也就是从心房到心室的传导时间。正常0.12-0.20s。通过心房—房室结—房室束的全部时间。
心房纤颤：心房内多个兴奋灶的发放而引起，350-600次/分

临床常见心电图的识别和治疗培训课件

心电图特点：P波消失，代之以形态、振幅、时限规则的F波，心室节律通常规则。 QRS波正常。
治疗：伴有室率快或心输出量下降的房扑，需要同步电复律或使用西地兰等抗心律失常药治疗。
临床常见心电图的识别和
治疗
37
心房颤动
多发性心房内微折返产生不规则、快速（350~ 600次/分）的颤动波，不规则下传心室。心电图特征：1、P波消失，呈现时限、形态、振幅均绝对不规则的f波2、心室率极不规则3、QRS 波群形态通常正常治疗：主要是控制心室率。可以使用西地兰等抗心律失常药以减慢过快的心室率。对血液动力学不稳定血压低的患者则需立即行同步电复律。
对血液动力学不稳定的患者可使用异搏定或同步电击复律来作进一步治疗。
临床常见心电图的识别和
治疗
28
期前收缩——交界性早搏
房室交界性早搏指冲动起源于房室交界区，可向前或逆向传导。心电图特征：1、QRS波提前出现，形态多正常 2、逆行P波 3、完全性代偿期间治疗：非频发性交界性早搏不需要治疗。对于频发性交界性早搏则可以使用奎尼丁、地戈辛、普鲁卡因胺等药物治疗。
落，下传的QRS波群正常。)
治疗：是一种严重的阻滞，可能发展为完全性传
导阻滞，应密切监测其发展趋势。如果出现心室
率过慢导致低血压，可使用阿托品加快窦性起搏
率。为保证足够的心室搏动频率可装人工起搏器
。
QRS波
P波
P波
临床常见心电图的识别和
治疗
43
Ⅲ°（完全性）房室传导阻滞
完全性传导阻滞时，全部心房冲动均不能下传至心室，阻滞部位较高时，心室起搏点常位于希氏束-浦肯野系统近端。
P波的形态、时间和电压
临床常见心电图的识别和

(精品)心电图 PPT课件

2020/12/8
12
三、心脏解剖及生理功能
窦房结结间束房室结希氏束左右束支浦肯野氏纤维
（一）心肌细胞的除极与复极
1．心肌细胞的静息膜电位——极化状态
➢ 此时细胞膜外侧具有正电荷（+），膜内侧具有负电荷（-），细胞内外存在电位变化，为静息电位（resting potential）。
此过程中细胞膜外相邻的一个尚未除极的部位仍带有正电荷（+，电源）与一个已经除极了的负电荷（-，电穴）构成一对电偶（dipole）。
2020/12/8
15
（一）心肌细胞的除极与复极
3．复极过程
除极完毕，心肌细胞开始复极（repolarization），膜两侧离子又逐步变为外正内负，直至完全恢复到原来的静息状态。
后或上
右
左
2020/12/8
前或下
T环
26
2020/12/8
27
标准12导联
双极肢体导联
I II III
单极肢体导联
aVR aVL aVF
单极胸前导联
V1 V2 V3 V4 V5 V6
“爱因托芬”三角
2020/12/8
31
V1、V2导联面对右室壁 V5、V6导联面对左室壁 V3、V4介于两者之间
LR
aVR
aVR
L
aVL
Ⅱ
Ⅲ
aVF
Ⅰ
Ⅱ
Ⅲ aVF
F
F
2020/12/8
36
（三）单极胸导联的导联轴
OV1、OV2……OV6分别为V1、V2……V6的导联轴， O点为无关电极所连接的中心电端。探查电极侧（实线）为正，其对侧（虚线）为负。

常见异常心电图识别PPT课件

心房
心室
5．心脏传导阻滞
心脏任一部位的不应期延长引起的冲动传导迟延或阻断
按发生部位分为：窦房传导阻滞、房内传导阻滞、房室传导阻滞、室内传导阻滞；
按严重程度分为：Ⅰ度（传导延缓）、Ⅱ度（部分激动发生漏搏）、Ⅲ度传导阻滞（传导完全中断）；
按变化过程分为：永久性、暂时性、交替性、
1）窦房传导阻滞
巧合于期前收缩波的任意位置。
3.异位性心动过速
阵发性心动过速：≥3个连续异位心律；
特点：突发突停，心室率快速而匀齐，
＞150次/min；
室上性（包括房性、交界性）；
室性心动过速。
1）阵发性室上性心动过速
P波难以辨认，QRS波与窦性者相同；频率范围每分钟为150240次，节律
匀齐。
Ⅰ度窦房传导阻滞普通心电图机不能观察到；
Ⅲ度窦房传导阻滞与窦性静止较难鉴别； Ⅱ度窦房传导阻滞才有明确的心电图诊断，可分为MorbizⅠ型和Ⅱ型。
Ⅱ度窦房传导阻滞
MorbizⅠ型：长间歇之前的P-P间隔逐渐缩短，于出现漏搏后又突然增长（称文氏现象）；
MorbizⅡ型：在规则的窦性心律中突然出现一个漏搏间隙，这一长间隙恰等于正常窦性P-P的倍数（完全代偿间歇），其余P-P 间隔固定不变。
在失去P波之前或之后的P-P间隔与正常P-P 间隔
不成倍数关系。
2.期前收缩（早搏）
早搏就是早期发生的一次短暂的心搏，常常干扰窦性心律。早搏本身不产生症状，早搏后正常搏
动泵出过多的血液可以令人感到一次心
悸。
2.期前收缩（早搏）
早搏是潜在的持续性心动过速的第1个搏动，
其后可以跟随多个形状类似的搏动；二联律：每1个正常搏动后跟随1个早搏；三联律：每2个正常搏动后跟随1个早搏；早搏可以起源于窦房结以外心脏的任何

2024心电图课件课件完整版

针对学生在分析过程中出现的错误进行解释与指导
指出学生在操作过程中的不足之处并加以纠正
总结回顾与拓展延伸
总结回顾本次课程重点内容
1
2
典型案例分析讨论中涉及的知识点及技能要点
3
实践操作演示及指导中需要注意的事项及技巧
总结回顾与拓展延伸
01
02
03
04
拓展延伸相关知识与技能点
介绍其他类型的心电图检查方法及原理，如动态心电图、运
心律
指心脏跳动的节律，正常心律基本规则，部分青年人可出现随呼吸改变的心律。
心脏节律的识别
窦性心律
正常心脏节律由窦房结控制，称为窦性心律。
异位心律
当心脏节律不是由窦房结控制时，称为异位心律，如房性、交界性或室性心律。
心脏传导系统功能的判断
传导阻滞
当心脏传导系统发生病变时，可导致传导阻滞，如房室传导阻滞、束支传导阻滞等。
结合临床病史进行心电图诊断
学生自主操作练习及反馈
学生分组进行心电图机操作练习
熟悉心电图机操作流程及注意事项
掌握正确放置电极的方法及技巧
学生自主操作练习及反馈
学生自主阅读与分析心电图案例
识别正常与异常心电图波形特征
结合案例进行诊断与鉴别诊断练习
学生自主操作练习及反馈
教师对学生操作及分析结果进行点评与反馈
肌电干扰
由于肌肉颤动引起的干扰，可通过让患者放松肌肉、避免紧张情绪来减少干扰。
呼吸干扰
呼吸运动可引起心电图波形改变，应指导患者保持平静呼吸，避免深呼吸或屏气。
电极接触不良
电极片与皮肤接触不良可引起噪音干扰，应检查电极片是否紧贴皮肤、导联线是否连接紧密。

心电图诊断与鉴别诊断基础PPT课件

头痛，眩晕，耳鸣，复视，听力减退，周围神经炎，嗜睡，烦躁不安，因神经肌肉应激性增加而致震颤，严重者谵妄，抽搐，昏迷等。
循环系统症状
各种心律失常均有发生，以室性期前收缩最多见，其次为房室传导阻滞，阵发性或加速性交界区心动过速，阵发性房性心动过速伴房室传导阻滞，室性心动过速，窦性停搏，心室颤动等。儿童中心律失常比其他反应多见，但室性心律失常比成人少见。新生儿可有P－R间期延长。
风湿性心脏病二尖瓣狭窄时心电图表现
1 2 3
二尖瓣型P波
P波宽度>0.12秒，伴切迹，提示左心房扩大。
右心室肥厚
由于二尖瓣狭窄导致肺动脉高压，进而引起右心室肥厚，心电图表现为RV1+SV5>1.05mV， R/S>1，心电轴右偏等。
心房颤动
风湿性心脏病二尖瓣狭窄患者易发生心房颤动，心电图表现为P波消失，代之以频率约350～600 次/分的f波。
药物和电解质紊乱对心电图影响分析
常见抗心律失常药物作用机制及心电图表现
钠通道阻滞剂
通过抑制心肌细胞膜的钠通道，降低心肌细胞兴奋性和传导性，心电图可表现为心率减慢、QRS波增宽等。
β受体阻滞剂
通过阻断β受体，抑制交感神经活性，减慢心率，降低心肌耗氧量，心电图可表现为心率减慢、PR间期延长等。
钾通道阻滞剂
环境干扰
远离电磁干扰源，如手机、电源线等，确保记录环境安静、整洁。
肌肉干扰
指导患者放松肌肉，避免紧张或运动引起的肌电干扰。
基线漂移
调整基线稳定，避免呼吸或身体移动引起的基线漂移。
正确选择导联以提高诊断准确性
常规导联
熟练掌握12导联心电图记录方法，了解各导联对应的心脏部位及电生理特点。

心电图讲解PPT课件

检查过程中注意事项
保持平静呼吸
在检查过程中，保持平静呼吸，避免深呼吸或
憋气。
配合医生操作
按照医生的指示进行检查，如需要改变体位或进行某些动作时，应积
波形分析
详细解析心电图中各个波形的意义，如P波、QRS波群、T 波等，以及它们在心肌缺血/梗死时的变化。
诊断要点
总结心肌缺血/梗死的心电图诊断要点，如ST段抬高或压低、T波倒置等。
心律失常案例剖析
案例介绍
展示一份典型的心律失常患者的心电图，包括心率、节律等方面的异常。
波形分析
详细解析心电图中各个波形的变化，如P波消失、QRS波群增宽等，以及它们与心律失常的关系。
心电图讲解PPT课件
contents
目录
• 心电图基本概念与原理 • 正常心电图表现与解读 • 异常心电图识别与诊断意义 • 典型案例分析与实践操作演示 • 心电图检查注意事项及误区提示 • 总结回顾与展望未来发展趋势
01
心电图基本概念与原理
心脏电生理基础
心肌细胞电生理特性
包括自律性、传导性和兴奋性，这些特性共同维持心脏的正常节律和收缩功能。
检查前准备工作建议
保持安静状态
避免剧烈运动、情绪紧张或饮食刺激，以确保心电图结果的准确性。
去除金属物品
取下身上的金属饰品、手表等物品，避免对心电图结果产生干扰。
穿着宽松舒适
选择棉质、宽松的衣物，避免穿着紧身或化纤衣物，以减少静电干扰。
提前预约并了解检查流程
提前与医院或检查中心预约，了解检查流程和相关注意事项。
房室传导阻滞
根据阻滞程度可分为一度、二度和三度房室传导阻滞，表现为PR间期延长或P波后无QRS波群。

(医学课件)心电图常见波形及诊断

宽大畸形的QRS波群，前无相关P波，后有倒置T波。
15
16
• 诊断：心房颤动 • 诊断依据：图中可见P波消失，代之以
大小不同、间隔不等、形态各异的f波， R-R间期绝对不规则。
17
• 诊断：心房颤动 • 诊断依据：图中可见P波消失，代之以
大小不同、间隔不等、形态各异的f波， R-R间期绝对不规则。
<0.12s，QRS波群起始部可见明显的 “△”波， QRS波群时限增宽 >0.12s,V1主波向下，V2-V6向上。
53
54

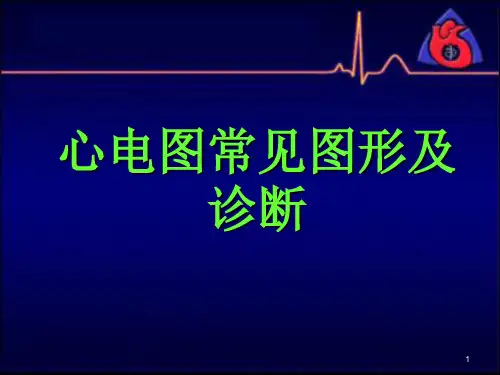

心电图常见图形及诊断
1
2
• 诊断：房性早搏 • 诊断依据：图中可见提前出现的、与
窦性不同的P`波，P-R间期>0.12s， QRS形态正常，代偿间歇不完全。
3
• 诊断：房性早搏伴心室内差异性传导 • 诊断依据：图中可见提前出现的、与
窦性不同的P`波，QRS波群呈右束支阻滞图形，代偿间歇不完全。
长P-P间期恰等于短P-P间期的两倍。
23
• 诊断：一度房室传导阻滞 • 诊断依据：P-R间期>0.20S。
24
• 诊断：二度I型房室传导阻滞 • 诊断依据：图中可见P-R间期逐渐延长，
随之QRS波群脱落，呈3：2下 • 诊断依据：图中可见P-R间期固定，出
36
37
• 诊断：急性下壁、前侧壁心肌损伤 • 诊断依据：图中可见Ⅱ、Ⅲ、avF、V4-
V6 ST段抬高。
38
39
• 诊断：急性前壁、高侧壁心肌更死 • 诊断依据：图中可见Ⅰ、avL、V2-V4
ST段弓背型抬高，QRS波群呈QS型。
40
41
• 诊断：急性下壁、前侧壁心肌更死 • 诊断依据：图中可见Ⅱ、Ⅲ、avF、V4-

常见心电图识别及心律失常处理护理课件

正常心电图的生理意义
反映心脏的电生理活动，用于评估心脏的泵血功能和节律。
异常心电图识别
异常心电图的类型
包括心律失常、心肌缺血、心肌梗死等。
异常心电图的表现
如P波、QRS波群、T波的异常变化，以及ST段和T波的异常抬高或压低。
异常心电图的判读要点
结合患者病史、临床表现和其他检查结果，判断异常心电图的意义和严重程度。
心电图的记录方法
心电图机是记录心电图的设备，通过电极片将心脏的电信号传导到心电图机上，并记录成图形。
心电图的记录需要保持安静，避免干扰，以获得准确的结果。
心电图的波形解读
01
02
03
04
P波
反映心脏的兴奋传导，正常值为0.1-0.2mv，时限为0.12-
0.20秒。
QRS波群
反映心脏的兴奋传导和电收缩，正常值为0.5-1.0mv，时限
常见心电图识别及心律失常处理护理课件
目录
• 心电图基础知识 • 常见心电图识别 • 心律失常处理 • 心律失常护理 • 心律失常预防与保健
01
心电图基础知识
心电图的基本概念
01
心电图是心脏电活动的记录，通过记录心脏的电活动变化，反映心脏的功能状态。
02
心电图的波形、频率、振幅等特征是诊断心律失常和心脏疾病的重要依据。
急救护理措施
识别症状
及时识别心律失常的症状，如心慌、气短、晕厥等。
紧急处理
在紧急情况下，采取心肺复苏等紧急处理措施，维持生命体征。
及时就医
尽快将患者送往医院接受专业治疗和护理。
心理支持
给予患者心理支持，稳定情绪，增强治疗信心。

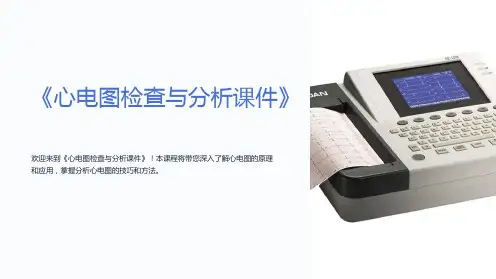

《心电图检查与分析课件》

心电图技巧和窍门
减少干扰
学习如何减少心电图信号受到的外部干扰。
报告撰写要点
了解书写清晰、准确和完整的心电图报告的注意事项。
波形评估技巧
掌握判断心电图波形的正确评估技巧。
常见错误和解决方案
研究常见的心电图分析错误和解决方案。
心电图与临床实践1 心电图的识和应用学习如何根据心电图结果制定治疗方案。
3
正常心电图
了解正常心电图的特征和参考值。
异常心电图
学习如何识别和解读不同类型的异常心电图。
心电图的临床应用
动态心电图监测
了解如何使用动态心电图监测仪检测心脏活动变化。
心电图负荷试验
探索心电图负荷试验在评估心脏功能和疾病风险方面的作用。
心电图的解读
学习如何阅读和解读心电图，以进行临床诊断。
2 心电图的监测和跟进
探索如何利用心电图对患者的病情进行持续监测和评估。
3 心电图的未来趋势
预测心电图技术在未来医疗中的发展和应用。
结语
感谢您参与《心电图检查与分析课件》！希望本课程能够帮助您更好地理解和运用心电图技术。
《心电图检查与分析课件》
欢迎来到《心电图检查与分析课件》！本课程将带您深入了解心电图的原理和应用，掌握分析心电图的技巧和方法。
心电图的基本原理
电极放置
了解心电图电极的正确放置方法以获得准确的心电图信号。
信号采集与增益
学习心电图信号的采集过程和信号增益的调节。
心电图波形分析
探索心电图上的不同波形，如P波、QRS波群和T波，以及它们与心脏功能的关系。
常见的心电图异常
1 窦性心律失常
了解窦性心律失常的特征和可能的诱因。

临床常见心电图判读ppt课件

精选ppt课件47精选ppt课件48
心房扑动：心房波动规则，P波消失，代之以"F"波，"F"波在II、 III、avF导联清晰，波间匀齐相差不超过0.02s，"F"波频率在240430bpm，房室传导比例不定，常合并有不同程度的房室阻滞。
精选ppt课件
49
心房扑动
P波被大锯齿波所替代，一般心律是整齐的。除非存在……箭头所示为心房扑动波。
（二）心肌梗塞图形演变及分期
正常超急性期急性期
亚急性期
陈旧期
精选ppt课件
5
超急性心肌梗死
精选ppt课件
6
精选ppt课件
7
精选ppt课件
8
前间壁心肌梗塞
精选ppt课件
9
超急性下壁心肌梗塞
精选ppt课件
10
心内膜下心肌梗塞
精选ppt课件
11
早期复极定义
早期复极综合征为一种临床常见的心
精选ppt课件
60
精选ppt课件
61
精选ppt课件
62
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
S
A
A-N = = = = = = = = = = = =
N-V
精选ppt课件
22
精选ppt课件
23
➢ III º AVB P波与QRS波各有自己的固有节律，心室率慢于
心房率，QRS波形态及心率取决于心室起搏点的位置：
若起搏点在希氏束分支以上, 则QRS波正常,心室率> 40 次/ 分；

《心电图诊断》课件

冠心病的心电图诊断
介绍冠心病的心电图表现，如ST段压低、T波倒置等，以及其在诊断中的应用价值。
心律失常的心电图诊断
阐述各种心律失常的心电图特征，如房颤、室性早搏等，以及其诊断标准和治疗方法。
心肌病的心电图诊断
分析各种心肌病（如扩张型、肥厚型心肌病）的心电图表现，以及其在诊断中的意义。
其他心脏疾病的心电图诊断
远程心电监测
远程心电监测技术能够实现患者在家中或其他场所进行心电监测，并将数据实时传输给医生进行远程诊断。这有助于提高诊断的及时性和准确性，减少患者往返医院的次数和时间成本。
05 实践操作与案例分析
心电图的采集与记录规范
心电图采集
确保心电图机处于良好状态，选择适当的导联，按照标准操作流程进行电极安放和信号采集。
导联系统的意义
通过导联系统可以记录心脏不同部位的电活动，从而反映心脏的功能状态。
心电图的波形与意义
P波
代表左右心房的除极过程，正常形态两肢不对称，顶端尖锐。
QRS波群
代表左右心室肌的除极过程，肌的复极过程，正常形态两肢对称，顶端圆钝。
02 心电图的解读与诊断
如心包炎、心脏瓣膜病等的心电图特征和诊断方法。
03 心电图的临床应用
心电图在心血管疾病诊断中的应用
总结词
有助于早期发现和诊断心血管疾病
详细描述
心电图能够检测心脏的电活动，对于心肌缺血、心肌梗死等心血管疾病的早期发现和诊断具有重要意义。通过心电图的异常表现，医生可以及时发现并采取相应的治疗措施，提高患者的生存率和生活质量。
正常心电图的解读
01
正常心电图波形
包括P波、QRS波群、T波和U波，以及PR间期、QT间期等指标的正常范围和意义。

心电图ppt课件完整版

心房颤动
心房活动呈现快速、无序的颤动波，心房率通常在350-600
次/分
室性心律失常
室性期前收缩
起源于希氏束分叉以下部位、无保护机制的期前收缩
室性心动过速
连续3个或3个以上、频率大于100次/分的室性搏动，心室率通常在100-250次/分
心室扑动与心室颤动
心室扑动时心室活动呈现相对规律的扑动波，心室颤动时心室活动呈现极不规则的颤动波，两者均属于致命性心律失常
关注患者病史和症状
结合患者的病史、症状和其他检查结果，综合判断和处理心律失常。
经验总结和心得体会分享
重视基础知识的学习
多练多看多思考
只有掌握了扎实的基础知识，才能更好地理解和分析心电图。
通过大量的实践和观察，培养对心电图的敏感度和分析能力，同时不断思考和总结经验教训。
学会与患者沟通
不断学习和更新知识
利用辅助工具
使用心电图测量尺、计算器等辅助工具，提高测量和计算的准确性。
复杂心律失常识别和处理策略
了解心律失常的分类和特点
熟悉各种心律失常的心电图表现和临床意义。
掌握心律失常的识别技巧
通过观察P波、QRS波群、R-R间期等关键信息，识别心律失常的类型。
学习心律失常的处理策略
根据心律失常的类型和严重程度，选择合适的治疗方法和药物。
低钾血症时，细胞外液K+浓度降低，静息电位增大，与阈电位的距离增大，心肌细胞兴奋性降低。同时，低钾血症还可导致心肌细胞传导性升高和自律性降低，从而引起心律失常。临床上常见的低钾血症导致的心律失常有房室传导阻滞、室性期前收缩等。
钙离子在心肌细胞兴奋-收缩耦联过程中起重要作用。高钙血症时，细胞内Ca2+浓度升高，可导致心肌细胞收缩力增强和传导性降低；低钙血症时，细胞内Ca2+浓度降低，可导致心肌细胞收缩力减弱和传导性升高。这两种情况均可引起心律失常。

《心电图讲义》课件

详细描述
心肌肥厚的诊断主要依靠心电图检查和超声心动图检查，典型的心电图表现为 QRS波群电压增高，电轴偏移等。治疗心肌肥厚需要根据病因进行针对性治疗，包括药物治疗、生活方式改变和手术治疗等。
04
心电图的临床应用
心电图在心血管疾病中的应用
1 2 3
诊断心肌缺血和心肌梗死
心电图能够检测心肌缺血和心肌梗死的特征性变化，如ST段抬高或压低，T波倒置等，为早期诊断和治疗提供依据。
。
其他仪器故障
心电图仪器本身故障也可能导致波形异常，需要定期维护和校准
仪器。
03
常见心电图疾病的诊断
心肌梗死的诊断
总结词
心肌梗死是由于冠状动脉阻塞导致心肌缺血、缺氧而坏死的心脏疾病。
详细描述
心肌梗死的诊断主要依靠心电图检查，典型的心电图表现为 ST段弓背向上抬高，T波倒置，并伴有异常Q波或QS波。此外，心肌酶谱检查和冠状动脉造影也是重要的辅助诊断手段。
，引起一系列症状。
心肌缺血
心电图上可能出现ST段压低或T波倒置等表现，提示心肌缺血可能。
心肌梗死
心电图上可能出现异常Q波、ST段弓背向上抬高等表现，提示心肌梗死可能。
伪差的识别
电极接触不良
可能导致波形失真，需要检查电极连接是否良好。
电磁干扰
周围环境的电磁干扰可能导致心电图波形异常，需要排除干扰源
心律失常的诊断
总结词
心律失常是指心脏电信号的产生或传导异常导致的心脏节律不规律。
详细描述
心律失常的诊断主要依靠心电图检查，根据心电图表现可以将心律失常分为窦性心律失常、房性心律失常、室性心律失常等类型。对于严重的心律失常，可能需要植入心脏起搏器或除颤器进行治疗。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

室性早搏QRS形态有两种以上。本图室性早搏配对时间恒
定为 0.47s，II、III导联的室性早搏有Rs、R型两种形态，
呈R型者电压高矮也不一致PP。T学习交流
22
短阵室性心动过速：此图为动态心电图记录。图示提前出
现的宽大畸形的QRS波，其前无P波，宽大畸形的QRS波连发4个构成短阵室速，阵速频率为125次/分。
14
短阵房性心动过速2：1传导：本图见两阵频率为205次/分
的连续的P`波,每2个P`波有1个下传心室，即呈2：1下传。
前1个P`波由于落在T波顶峰之前（前1心动周期的绝对不
应期上）,故不能下传。（此图的房性P波在III导联清晰）
PPT学习交流
15
短阵多源性房性早搏、短阵房性心动过速：II长条记录心
PPT学习交流
23
阵发性室性心动过速：心房率105次/分，平均心室率153次/分，R-R
窦性心动过速。本
图aVR导联P波倒
置，I、II、aVF、
V4-V6导联P波直
立，符合窦性心律，
心房率152次/分，
大于100次/分，无
明显ST-T等其它异
常改变，故诊断窦
性心动过速。注意
右房上部异位节律
点致房速与窦速难
区分。
6
PPT学习交流
窦性心动过缓；符合窦性心律标准，心房率 <60次/分。本图心房率 55次/ 分，PQRS-T等均无明显异常改变。（1mV=5
mm）
7
窦房结内游走心律。 P-P显著不整， P-R间期大于0.12s，
P-P短时P波稍高，P-P长时P波稍矮小，同导联P波仅有电
压差异，P波极性未发生明P显PT学习改交流变。
8
窦房结至心房游走心律。 P-P不整，P-R大于0.12s，III导联 P波由
正向逐渐转到正负向，aVL导联由负正双向转为正向，P波极性发
20
PPT学习交流
多源性室性早搏：有两种以上配对不等、形态不同的室性早搏，称多源性室性早搏。本图有2种形态不同、配对不一的室性早搏（分别来自左心室-左后分支型与右心室右室流出道型），前两个连发室早也分别来源于左右心室。
21
多形性室性早搏：室性早搏配对时间恒定情况下，同导联
10
房性早搏：提前出现的P`-QRS 波群，P`波与窦性P波不同，P`R大于0.12s， QRS为室上性，偶见宽大畸形（差传），代偿间歇不完全（配对时间+代偿间歇<2P-P）。本图可见2个提前的P`-QRS-T波群，前一个QRS 为室上性，后一个宽大畸形（伴室内差异传导）。提前出现P`波为主要鉴别点。
常见心电图诊断知识
实习生、轮转生、进修生教案
PPT学习交流
1
一、教学目的：通过此教案使学生基本掌握临床最常见的心电图诊断知识二、教学内容：常见心电图包括：各种窦性、房性、交界性及室性心律失常，心脏传导阻滞，预激综合征，心脏肥大，心肌梗死，电解质异常，液气胸及心包积液等。三、授课时间：3-4学时-入科后第二周1-2天。四、教学形式：边工作边教学及利用无病人的工作间隙分段教学。必要时同批学生集中一起在电脑上授课。
(可见代偿间歇完不完全与窦性P心PT学律习交是流否整齐有很大关系)
11
房性早搏二联律伴差传：本图每1个下传的P-QRS-T波群后有1个提前的P`-QRS-T波群，前段构成典型的房性早搏二联律。此外，房性早搏下传的QRS除倒数第三个外PPT，学习均交流呈宽大畸形的右束支阻滞图形。 12
PPT学习交流
生了改变，P-R间期也由0.14s缩PP短T学习为交流0.10s。(9岁男孩图)
9
窦房结至交界区游走心律。即 P波由窦性逐渐转为房性、交界性，
反复出现。本图II、III、aVF导联P波由正向逐渐转为双向，最后转
为倒置，正向P波P-R间期大于0PP.T1学2习s交，流倒置P波P-R间期小0.12s。
PPT学习交流
2
正常心电图、窦性心律失常、各种早搏及短阵心动过速图解
PPT学习交流
3
PPT学习交流
正常心电图：符合窦性心律（ aVR导联P 波倒置，I、II、 aVF、V4-V6 导联P波直立）,心率在 60~100次/分之间，P波时限、电压正常，PR间期、QRS 时限、电压、 Q-T间期正常，无明显ST-T等异常改变。
本图可见3个提前出现的宽大畸形的QRS波，其前无P波，其后有逆
性P波，代偿完全，QRS在胸导联呈左束支阻滞图形，II、III、
aVF呈R型，aVL、aVR呈QS型，室性早搏起源于右室流出道。
PPT学习交流
17
插入性室性早搏：室性早搏插入在正常R-R中间，而且每隔一个正
常的R-R发生一次插入性室性早搏（间位性），早搏后的PPT学习交流
18
室性早搏三联律。每2个正常P-QRS波后有1个室性早搏或
每一个正常P-QRS波后有2个室性早搏（成对室早）称为
室性早搏三联律。本图为前者。
PPT学习交流
19
成对室早构成的室性早搏三联律。本图为每每一个正常P-
QRS波后出现2个连发的室性早搏。
PPT学习交流
电图见频发提前的P`-QRS-T波群， P`波配对时间不恒定，
其形态有正向顶尖、正向顶切迹、正向电压较低平及倒置
等四种以上形态，下传QRPSPT个学习交别流宽大畸形（差传）。
16
室性早搏（又称室性期前收缩）：有提前出现的QRS-T波群，其前
无相关P波，QRS宽大畸形，时限多数大于0.12s，代偿间歇完全。
房性早搏三联律：每2 个窦性下的 QRS波后有1个下传的
P`-QRS-
T 波群构成每3个一组的周期叫房性早搏三联律。
13
PPT学习交流
受阻性房早搏:提前出现的P`波，其后无QRS波，有代偿间歇。本图每1个下传的PQRS-T波群后有1个P` 波未下传，接着出现1 个交界逸搏构成交界性逸搏、夺获、受阻性房性早搏三联律。
4
PPT学习交流
窦性心律
不齐：符
合窦性心
律，相邻
P-P间期差 >0.12s,不相邻的最
大P-P间期差≥ 0.16s. 本图心率
64次/分，相邻P-P差 0.147s,不相邻P-P间期差为
1.021-
0.823
=0.198s。
5
PPT学习交流
窦性心动过速：符
合窦性心律，心房
率>100次/分，称
