第6章-位移测量 工程测试技术基础 教学课件
- 格式:ppt
- 大小:478.00 KB
- 文档页数:30

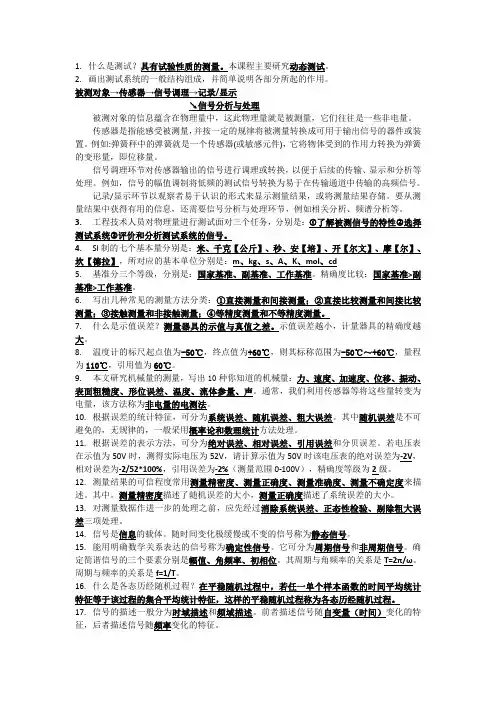

1.什么是测试?具有试验性质的测量。
本课程主要研究动态测试。
2.画出测试系统的一般结构组成,并简单说明各部分所起的作用。
被测对象→传感器→信号调理→记录/显示↘信号分析与处理被测对象的信息蕴含在物理量中,这此物理量就是被测量,它们往往是一些非电量。
传感器是指能感受被测量,并按一定的规律将被测量转换成可用于输出信号的器件或装置。
例如:弹簧秤中的弹簧就是一个传感器(或敏感元件),它将物体受到的作用力转换为弹簧的变形量,即位移量。
信号调理环节对传感器输出的信号进行调理或转换,以便于后续的传输、显示和分析等处理。
例如,信号的幅值调制将低频的测试信号转换为易于在传输通道中传输的高频信号。
记录/显示环节以观察者易于认识的形式来显示测量结果,或将测量结果存储。
要从测量结果中获得有用的信息,还需要信号分析与处理环节,例如相关分析、频谱分析等。
3.工程技术人员对物理量进行测试面对三个任务,分别是:①了解被测信号的特性②选择测试系统③评价和分析测试系统的信号。
4.SI制的七个基本量分别是:米、千克【公斤】、秒、安【培】、开【尔文】、摩【尔】、坎【德拉】,所对应的基本单位分别是:m、kg、s、A、K、mol、cd5.基准分三个等级,分别是:国家基准、副基准、工作基准。
精确度比较:国家基准>副基准>工作基准。
6.写出几种常见的测量方法分类:①直接测量和间接测量;②直接比较测量和间接比较测量;③接触测量和非接触测量;④等精度测量和不等精度测量。
7.什么是示值误差?测量器具的示值与真值之差。
示值误差越小,计量器具的精确度越大。
8.温度计的标尺起点值为-50℃,终点值为+60℃,则其标称范围为-50℃~+60℃,量程为110℃,引用值为60℃。
9.本文研究机械量的测量,写出10种你知道的机械量:力、速度、加速度、位移、振动、表面粗糙度、形位误差、温度、流体参量、声。
通常,我们利用传感器等将这些量转变为电量,该方法称为非电量的电测法。
