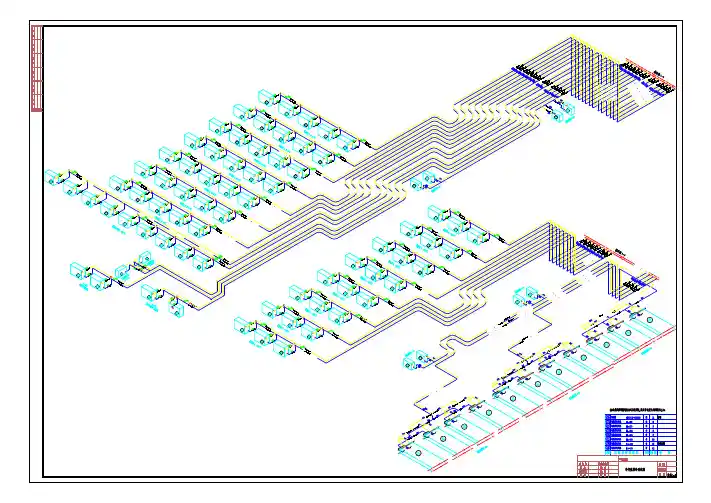

氨制冷原理图及系统图1

蒸发器
• 制冷剂在低压（蒸发压力）下以较低的温 度（蒸发温度）蒸发，吸收被冷却物质的 热量实现制冷，是向外输送冷量的设备。 在这里氨液完成吸热过程，而食品被迫做 放热过程。
压缩机
• 是系统的心脏，起到输送制冷剂蒸汽的作 用，同时保证蒸发器在低压下运行、冷凝 器在高压（冷凝压力）下运行。是输入功 的设备。
氨制冷基础知识
（一）制冷原理
蒸发器
压缩机
节流阀
冷凝器
冷凝器
贮氨器
氨压缩机
膨胀阀
蒸
发 器
氨制冷基础知识
（二）不符合标准规范的氨蒸发直接制冷示意图
气氨
吸 收 热 量
压缩机
液氨
节流阀
蒸发器
人员密集场所
液氨制冷系统
氨制冷基础知识
（三）符合标准规范的制冷热交换系统示意图
载冷剂（热）
放 出 热 量
气氨
吸 收 热 量
氨制冷基础知识
• • • • （五）三大主要安全附件 弹簧式安全阀 止逆阀（单向阀） 泄压管
氨制冷基础知识
• • • • • • • • • • （六）九个主要防护装置（设施） 氨气体浓度检测及报警装置 风机故障报警装置 紧急泄氨器 通风装置 风向标 防火堤与液氨罐区围堰 水喷淋系统 洗眼器、淋洗器等 安全通道与安全标识
冷凝器
• 制冷剂蒸汽在高压下将从蒸发器吸收的热 量以及压缩功转化的热量传递给冷却介质 ，冷凝成温度较高的（冷凝温度）液体。 是放出热量的设备。
节流阀
• 将从冷凝器冷凝的制冷剂液体节流降压（ 降到蒸发压力）后进入蒸发器，同时控制 和调节制冷剂的流量，并将系统分为高压 侧和低压侧两部分 。
工艺流程
冷风机

１２.２ 岩浆岩鉴别
• ④SiO２(二氧化硅)与石英是两个概念,前者多指岩石中的化学成分,后 者是矿物.
• ４.重点和难点 • 重点:①从理解岩浆岩的概念开始可以认定岩浆岩的矿物绝大多数是
硅酸盐,为７~１０种.②从岩浆岩的形成条件和环境可以确认它的结构 和构造(高温熔融体缓慢结晶→快速冷凝形成不同结构构造的岩石).③ 岩浆岩的颜色是岩石中暗色矿物含量的多少,是岩石中宏观的体现.根 据以上三点,知道了岩石的颜色、矿物成分和结构构造,即可反演推论 其化学成分及形成环境,来确定岩石的种类.
解石、白云石、黄铁矿、磁铁矿、方铅矿、石膏、石墨、萤石等.观 察矿物形态的标本应该与测试用的标本分开.
下一页 返回
１２.１ 矿物标本认识
• 工具和试剂:放大镜、小刀、条痕板、磁铁、稀盐酸(５％). • ②教学挂图或幻灯.教师自己选择,必要时可将重要问题和插图于课前
书写在黑板上或用多媒体幻灯演示. • ３.实验步骤 • (１)教师讲述和演示阶段.首次实验课应给学生介绍实验室的主要规章
• ③喷出岩矿物结晶条件差,常以隐晶质或玻璃质的状态出现,肉眼很难 定出矿物成分,有时可见到少许斑晶.斑晶的矿物成分能判断岩石的大 类,长条状斜长石多出现在玄武岩中,具环带构造的斜长石斑晶常常与 具暗化边的角闪石在一起出现,它们可能属安山岩,透长石和石英斑晶 的出现,当属酸性岩.
上一页 下一页 返回
上一页 下一页 返回
任务３.１ 三种供液原理图与方案对比
• 当前， 在一些大型制冷系统中， 把卧式冷凝器或立式冷凝器与蒸发 式冷凝器相配置。 这样配置不仅提高了换热面积， 大大提高了换热 效果， 而且省去了冷却水塔。
• 在设计中， 无论配置哪一种水冷冷凝器， 都必须注意以下几点: • (１) 冷凝器和高压储液器上必须有安全阀及其连接管道。 • (２) 多台冷凝器和多台高压储液器的系统， 在各冷凝器之间、各高

6.4螺杆式单级制冷压缩机组系统流程图止回式截止阀温度传感器电磁换向阀截止管道阀压力变送器压力表安全阀图 例油 路控制管路气 路氨经济器制冷系统流程图6.5 螺杆机组特点说明16.5.1基本结构 螺杆Ⅲ型制冷压缩机螺杆Ⅲ型压缩机垂直剖面图螺杆Ⅲ型压缩机水平剖面图1. 油活塞2. 吸气过滤网3. 滑阀4. 联轴器5. 阳转子6. 机体7. 平衡活塞8. 能量测定装置9. 阴转子6.5.2螺杆Ⅲ型制冷压缩机在结构上采用了多项先进技术：采用高质量进口滚动轴承，转子精确定位，轴颈无磨损，额定寿命40000ｈ。

由于轴承精确定位使得转子装配间隙减小，其容积效率高于I型机，相同工况下的制冷量比螺杆Ⅰ型压缩机高出2～3%；螺杆Ⅲ型压缩机采用了新型的WL-C型线，整机综合效率较螺杆Ⅱ型机提高5~8%；WL-C型线：WL-C型线是武冷与西安交通大学合作开发的新一代型线，已全面应用于武冷第三代螺杆压缩机中，它具有以下优点：a. 组成齿曲线均为圆弧或圆弧包络线，接触线短，啮合平稳，密封性好，效率高；b. 各组成齿曲线间光滑连接，型线上无尖点，便于加工和检测，流线性好，噪声低；c. 节圆处点啮合,整个啮合线均可形成油膜；d. 采用双边不对称型线设计方案，阴阳转子直径调整方便，转子间力矩分配合理，振动小；e. 齿高半径和齿顶高合理，面积利用系数大，输汽量和制冷量提高；f. 阴阳转子直径相差不大，转子刚度接近，承载能力高，可用于压差和压比较大的工况。

采用最新结构的机械密封，密封压力可达2.5MPa，有效解决泄露问题，确保使用寿命。

★润滑系统在机器运转时由高低压压差供油，一个小油泵仅在开机前提供预润滑油，油泵故障率极低；压差供油方式在国内仅我公司采用，其他公司一般采用强制供油方式★。

★能量调节滑阀及内容积比调节机构均由微机自动控制，保证压缩机在高、中、低温各种工况下均运行在效率最高点，运行更经济，便于实现自动化控制。

内容积比可调在国外已普遍被采用，在国内仅我公司采用此项新技术★。

氨水吸收式制冷机工作循环的热力过程：
•1a-1 进入精馏塔的浓溶液被加热的过程； •1-2 浓溶液在发生段的加热汽化过程； •3’’-1’’ 提馏段的热交换过程； •1’’-5’’ 精馏段热质交换过程，含水氨蒸气浓度进一步提高； •5’’-6 冷剂氨蒸气在冷凝器中的冷凝过程； •6-6a 冷剂氨蒸气在过冷器中的过冷过程； •6a-7 6点状态的过冷液体经节流阀节流到p0 压力， 其湿蒸气达到点7状态的节流过程； •7-8 蒸发器中的蒸发过程；
4. 扩散-吸收式制冷机。
课外阅读
单级可达-30℃ 多级最低可达 -55~-60℃
qk h6 h6a h8a h8
循环系统的热平衡关系：
q0 qh q k qa q R
循环的热力系数：
q0 qh
一般热力系数的范围在0.3—0.4之间。
5.2.4 其他形式的吸收式制冷机
1. 双级氨吸收式制冷循环；
2. 复合吸收式制冷循环；
3. GAX吸收制冷循环；
5.2.2 氨水吸收式制冷循环的h-w图（含过冷器）
pk p0
2 ’’ 3 ’’ 1 ’’ 8a 8 h
5 ’’
8 ’’ ’’ 7
pk p0
2
1
1a 4 a
6 6a-7 8
’
4 8’a
w ‘a w ‘r
7’ w ‘’r
w
5.2.2 氨水吸收式制冷循环的h-w图（不含过冷器）
pk p0 2 ’’ 3 ’’ 1 ’’
5.2.2 氨水吸收式制冷循环的h-w图
氨水吸收式制冷机工作循环的热力过程：
点2状态的饱和稀溶液，由发生器引出后经历热力过程； •2-2a 发生段底部引出液在溶液热交换器中的降温过程； •2a-3 降温后的引出液的节流过程（2a和3点重合）； •3-8a’ 稀溶液进入吸收器后的吸收过程； 点4状态的浓溶液经溶液泵提升到pk压力，达到点4a状态, 升压过程其浓度和焓值均不变（点4a和4重合）。
