积分球操作流程

0.5m积分球作业流程
1．目的
指导测试人员正确操作积分球测试系统。

确保测试设备的安全和数据准确。

2．适用范围
适用于杭州远方公司0.5米积分球测试系统。

3．职责
测试人员负责按本作业流程进行测试。

测试工程师负责设备的定标、维护和保养。

4．安全操作和注意事项
测试人员通电前选择负载使用电流。

测试人员严禁带电装卸灯珠。

测试过程中严禁打开积分球。

5．作业流程
5.1接通测试系统：
依次打开WY精密数显直流稳流稳压电源，HAAS-1200光谱辐射计。

5.2连接负载：
将灯珠按封装尺寸（2835和3030）装入相应测试夹具，注意灯珠正负方向，然后放入积分球侧面开口处，固定好。

5.3 测试：
打开电脑，双击电脑桌面快捷键“LEDspec Document”测试软件图标，选择“常规测量模式”进入光谱测试分析状态。

进入测试系统后，点击操作，选择“快速光谱仪（定标）”，出现如下界面（图一），在电流处填入灯珠额定电流，点击“开灯”，选择“自动选择积分时间”。

得出积分时间后，点击“关灯”。

然后关闭此界面，回到主测试界面（图二），填入正确的工作电流和积分时间，点击单次测试按钮系统主动进入测试。

在测试信息对话框中输入灯珠型号，测试信息，点击确定进行测试。

（图一）（图二）
测试数据可通过导出数据以EXCLE格式和打印PDF报告。

测试完毕后，关闭测试仪器电源开关。

取下灯珠及夹具，关闭积分球。

一、目的：1.1规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。

1.2指导测试人员按规程正确操作积分球测试系统。

确保测试设备的安全和测试数据的准确性。

二、适用范围本规程适用于公司购买的杭州远方公司出产的0.3米和2米的积分球测试系统和远方（EVERFINEHAAS-1200高精度快速光谱辐射计测试与分析系统。

三、测试系统配置说明本系统配远方0.3米积分球一套，2米积分球一套，YF1000 LAMP COMPLETE ANALYSIS SYSTEM统和配套的PF9811智能电量测试仪一台，WY DIGJTAL CC&CV DC POWER SUPF一台，HAAS-1200精密快速光谱辐射计一台，ACCURATE ARRAY SPECTROME T ER, DPS智能变频交流电流AC POWER SOUR一台，软件系统HAAS SUITE -/2,00,410，附属配置测试电脑一台，彩色打印机一台。

四、操作方法及步骤4.1. 测试前检查积分卡测试系统，根据所测光源选择积分球，如测LED灯珠用0.3M的小积分球，如测试灯具用2M的大积分球。

4.2. 打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）43 打开PF9811智能电量测量仪开关，打开HAAS-1200光谱辐射计开关。

打开DPS交流电源开关，按下，检查DPS输出电压是否写被测灯具标称电压一致，不一致时奖DPS设定成与被测灯具标称电压和频率一致（例如：标称是220V 50Hz），OK,然后按下DPS的输出开关，检查被测灯是否点亮，点亮0K.4.4.打开电脑和打印机，双击电脑上“大积分球HAAS Suite ”测试软件图标进入光谙测试分析状态。

4.5.点击单次测试按钮“？”，系统进入自动测试。

46 测试结果出现在测试栏，双击测信息，出现测试信息对话框4.8. 点击菜单栏中［文件］命令,再点击［打印］，将打印选为Adobe PDF点击［确定］，将测试结果转换成档，然后点击【保存】。

积分球操作指南一、功能介绍积分球称光通球，是一个中空的完整球壳。

内壁涂白色漫反射层，且球内壁各点漫反射均匀。

该积分球配备了PHOTO-2000智能型多功能光度计和HAAS系列光谱辐射系统，可满足企业对灯具光度、色度和光谱测试的需求。

通过积分球可以测试灯具的颜色参数、光度参数和电参数。

包括：色品坐标、相关色温、主波长、色纯度、色比、显色指数、光通量、光效、辐射通量、电压、电流、功率、功率因数等。

二、固定光纤探头。

将由HASS-2000光谱辐射计引出的光纤探头接到积分球一侧的接口处，并用螺丝锁紧。

三、灯具的安装和电气连接1、安装灯具并固定好2、选择灯具供电。

若为交流电，选择“负载输出”接线孔，然后将积分球接线柱连接到“负载输出”接线孔；若为直流供电，则将积分球接线柱连接到“直流输入”接线孔。

接线柱正负极与接线孔正负极要对应。

四、测量前的软件设置1、打开仪器电源，然后打开计算机应用软件，进入“操作”菜单并指向“系统设置”，点击“电流设置”并根据产品的具体输入电流类型选择“直流输入”或“交流输入”。

2、点击“操作”菜单，选择功率计型号；如测试灯具使用交流输入，选择功率计类型为“PF9811”，如测试灯具使用直流输入，选择功率计类型为“WY”。

五、点亮测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“输出”按钮，点亮测试灯具。

六、测试1、单击单次测试按钮，系统进入自动测试。

2、测试结果出现在测试栏，双击“测试信息”，出现测试信息对话框。

3、在测试信息对话框中输入产品型号、编号，测试人员姓名，测试时间等信息，点击确定。

七、熄灭测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“复位”按钮，熄灭测试灯具。

八、保存测试结果至相应文件夹。

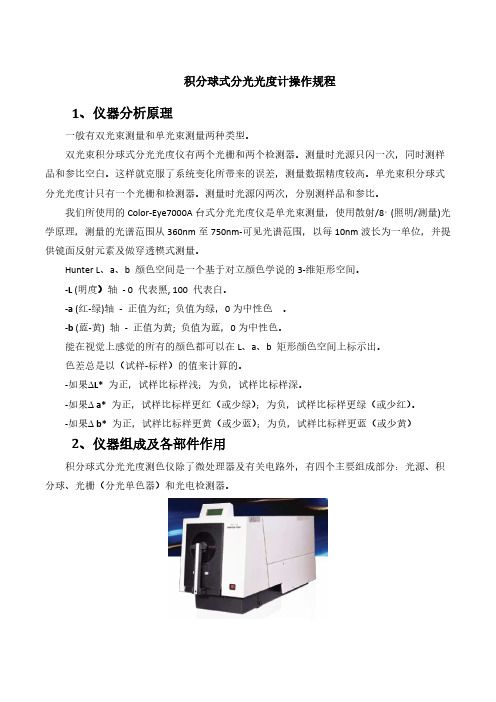

积分球式分光光度计操作规程1、仪器分析原理一般有双光束测量和单光束测量两种类型。

双光束积分球式分光光度仪有两个光栅和两个检测器。

测量时光源只闪一次，同时测样品和参比空白。

这样就克服了系统变化所带来的误差，测量数据精度较高。

单光束积分球式分光光度计只有一个光栅和检测器。

测量时光源闪两次，分别测样品和参比。

我们所使用的Color-Eye7000A台式分光光度仪是单光束测量，使用散射/8。

(照明/测量)光学原理，测量的光谱范围从360nm至750nm-可见光谱范围，以每10nm波长为一单位，并提供镜面反射元素及做穿透模式测量。

Hunter L、a、b 颜色空间是一个基于对立颜色学说的3-维矩形空间。

-L (明度）轴- 0 代表黑, 100 代表白。

-a (红-绿)轴- 正值为红; 负值为绿，0为中性色。

-b (蓝-黄) 轴- 正值为黄; 负值为蓝，0为中性色。

能在视觉上感觉的所有的颜色都可以在L、a、b 矩形颜色空间上标示出。

色差总是以（试样-标样）的值来计算的。

-如果∆L*为正，试样比标样浅；为负，试样比标样深。

-如果∆a*为正，试样比标样更红（或少绿）；为负，试样比标样更绿（或少红）。

-如果∆b*为正，试样比标样更黄（或少蓝）；为负，试样比标样更蓝（或少黄）2、仪器组成及各部件作用积分球式分光光度测色仪除了微处理器及有关电路外，有四个主要组成部分：光源、积分球、光栅（分光单色器）和光电检测器。

3、仪器分析项目及频次样品项目频次L *a *PMb *按需4、仪器操作步骤及注意事项4.1操作步骤4.1.1将空白比色皿放置于样品池中，点击软件“校准分光仪”4.1.2软件弹出如下对话框，点击“确定”。

4.1.3仪器自动进行空白校准，完成后显示“校准完成”对话框，点击“确定”，校准完成。

4.1.4在比色皿中倒入样品，将比色皿外壁擦干净，确保比色皿中没有气泡。

4.1.5将比色皿放回样品池，点击“测量比样”。

4.1.6输入样品名称，持续点击“下一步”。

1.目的:以正确的操作来保证产品质量和设备的使用寿命。

2.适用:积分球光谱分析系统。

3.作业方法：3.1. 启动测试电脑3.2. 确保测试设备已经插上电源，打开Haas-2000及LED300E 电源开关，如图一红色框框所示。

3.3. 打开测试软件，启动软件前，有两个测量模式选择，（如图二和图三）。

3.4.测量电流小于60mA 时选择“常规测量模式”，大于或含60mA 时请选择“脉冲测量模式”进入测量画面（如图四）3.5.测试仪指示灯动作含义：“POWER ”：开机，指示灯亮。

“SAMPLE ”：测量时，指示灯闪烁。

“USB ” 仪器处于USB 通讯模式，指示灯亮。

“RS-232”：仪器处于RS-485通讯模式，指示灯亮。

“TE-COOL 仪器开启制冷功能，指示灯亮。

3.6.检查操作菜单下的各项设置，最大电压输出（0-15伏特）LED 判向为自动，修正系数为1（图五）图二 图三 图四 图五 亮度补偿修正 特性曲线测量 电压输出设定与LED 判向设定Haas2000 图一3.7.检查是否需要修改工作电流值，单位：毫安mA，电流输出范围0.1-2000mA。

（图六）开启光谱仪测色选项按产品规格书设置电流开启测试反向漏电流设置反向给电电压选项脉冲宽度时间需比积分时间大50ms，有效保证测试数据稳定性；脉冲模式下无自动积分功能默认光度量程档位为自动，选择设置选项可以选取不同的测量模式。

图六3.8.进入操作菜单选项下的系统设置〉显示选项下需要显示项目开启或关闭功能（图七）3.9.打开积分球，检查光纤连接积分球端安装位置是否到位（光纤接口平面（红圈处）必须与积分球体诗贝伦涂层面保持平行，定标后的光纤位置禁止拆卸，遇到工作需要必须拆卸；重新安装后必须重新定标。

）（图八）图七图八3.10.测试项目与功能设置（图九）3.11.检查连接积分球的测试电源线端口（八芯航空插头接入到“外部输入”端口），积分球内的LED 灯座倾斜45°与圆形挡板中心平行（图九图十）图九图十3.12.积分球光纤的安装步骤。

页数第1 頁共3頁一、目的：规范积分球测试系统的正确使用，确保使用者的安全和测试的精准度。

指导测试人员按规程正确操作积分球测试系统。

确保测试设备的安全和测试数据的准确性。

二、适用范围本规程适用于测量照明产品的颜色参数、光度参数、电参数。

三、测试系统配置说明本系统配远方HAAS-2000精密快速光谱辐射计一台；功率计PF210 digital power meter一台；WY DIGJTAL CC&CV DC POWER SUPPLY一台；DPS智能变频交流电流AC POWER SOURCE一台；软件系统HAAS SUITE –V2,00,247 附属配置测试电脑一台。

四、操作方法及步骤4.1首先打开PF210电源开关、DPS电源开关、HAAS-2000开关以及电脑桌面软件系统。

4.2查看送检测试灯，核对测试申请单各项测试要求，打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）然后检查DPS输出电压是否写被测灯具标称电压一致，不一致时需将DPS输出电压和频率设定成与被测灯具标称电压和频率一致（例：标称220V 50Hz），调整OK后，按下DPS电源的输出开关，检查被测灯是否点亮，并关上积分球。

页数第2 頁共3頁4.3 打开系统测试软件，一般灯在球内燃点稳定后，点击单次测量按钮“”系统自动进行测试。

4.4 测试结果出现在测试栏，双击测信息，出现测试信息对话框（在对话框中填写必要信息）4.5 点击菜单栏中[文件]命令,再点击[打印]，将打印选为Adobe PDF点击[确定]，将测试结果转换PDF文档，然后点击【保存】，将PDF报告存储到相关文件夹。

4.6每次测试完成后要进行数据保存（点击菜单中“另存为”再点击“”导出数据以Excel格式保存）。

4.7全部测试完毕后，按照开机顺序关闭所有电源开关，并关闭总电源。

4.8取出被测样品，按要求通知测试申请人领取测试样品和测试报告。

积分球操作SOP
Step Picture Explanation Notice
1 打开积分球，安装待测光
源
a.尽量把光源放置在积分
球的中心（球心）
2 安装镇流器，将光源的输
入端接镇流器的输出端，
将镇流器的输入端的火
线零线接积分球的输出
端
a.地线不接入线路
b.如接线不够长，可用其
他线引出输入/输出端
c.一体化和环形一体化如
果已装好镇流器直接将
输入端引出即可
3 把开关打到交流档，看灯
有没有点亮，如果点亮准
备运行系统进行点灯测
试
a.如果没有点亮进行相关
检查，直到灯被点亮
4 打开测试系统，在设置中选择综合设置，选择光源对应的色温后单击确定
5 单击电源测试按钮，进入
选择界面，将负高压调成
自动，选择定时按钮，在
定时按钮，在时间中输入
光源稳定后所需时间，系
统运行完后保存数据
一体化，矩形，环形一般
40min
泡形橄榄形一般60min
1 / 1。

积分球操作指导书积分球操作指导书⒈简介⑴本指导书旨在为用户提供积分球的操作指导和使用说明。

⑵积分球是一种电子设备，可以用来追踪和记录用户的积分情况。

⒉准备工作⑴购买积分球设备，并确保设备完好无损。

⑵并安装积分球App。

⑶注册账号并登录积分球App。

⒊设备激活⑴将积分球设备连接至电源，并确保设备已打开。

⑵打开积分球App，并选择设备激活选项。

⑶按照App的指示，将设备与App进行配对。

⒋积分球操作⑴设定个人信息⒋⑴在积分球App中填写个人基本信息，如姓名、性别、年龄等。

⒋⑵设置目标积分和每日积分目标。

⑵开始记录积分⒋⑴每次进行积分活动时，确保携带积分球设备。

⒋⑵打开积分球App并登录账号。

⒋⑶在App界面中选择相应的积分活动类型（如跑步、健身等）。

⒋⑷开始进行积分活动，设备将自动记录并积分。

⑶查看积分记录⒋⑴在积分球App中，“积分记录”选项。

⒋⑵查看个人积分历史记录，包括每日积分、累计积分等信息。

⒋⑶根据需求，可以选择导出积分记录或分享至社交媒体。

⑷设置提醒功能⒋⑴在积分球App中，“提醒设置”选项。

⒋⑵设置每日积分目标提醒功能，以便用户能够及时了解自己的积分情况。

⒌故障排除⑴积分球设备无法连接至App⒌⑴确保设备和方式蓝牙功能开启。

⒌⑵确保设备电量充足。

⒌⑶重新启动积分球App并尝试重新连接设备。

⑵积分记录异常⒌⑴检查设备是否正常佩戴。

⒌⑵确保设备处于连接状态。

⒌⑶尝试重新启动App并重新连接设备。

⒍附件本文档涉及的附件包括积分球设备说明书、积分球App等。

⒎法律名词及注释⑴积分球●指本文档所涉及的电子设备，用于追踪和记录用户的积分情况。

⑵积分●指根据用户的活动情况所得到的积分。

积分球标准操作规程
《积分球标准操作规程》
一、目的
为了规范积分球比赛的操作流程，保障比赛公平公正，特制定本标准操作规程。

二、比赛准备
1. 在比赛开始前，裁判员应确保积分球设备完好无损，排列整齐，无任何干扰因素。

2. 参赛选手应提前进行身体热身，确保比赛状态良好。

三、比赛流程
1. 裁判员宣布比赛开始，选手可以进入比赛区域，并开始击打积分球。

2. 在比赛过程中，裁判员会根据积分球的落点和击打情况进行记分，并在比赛结束后公布比赛结果。

四、比赛注意事项
1. 选手在击打积分球时，应遵循比赛规则，不得使用任何违规手段。

2. 比赛过程中，选手和裁判员应保持良好的沟通，如有争议情况，可请求裁判员介入解决。

3. 比赛结束后，选手应保持良好的体育道德，尊重裁判员和对手，无论输赢。

五、违规处理
1. 如选手在比赛中违反规定，裁判员有权取消其相应积分或直接判定失败。

2. 如发生严重违规情况，选手可能会被取消比赛资格或面临比赛后果。

六、结束语
积分球比赛是一项充满乐趣和竞争的运动项目，希望参赛选手能遵守比赛规则，展现体育风采，共同营造良好的比赛氛围。
