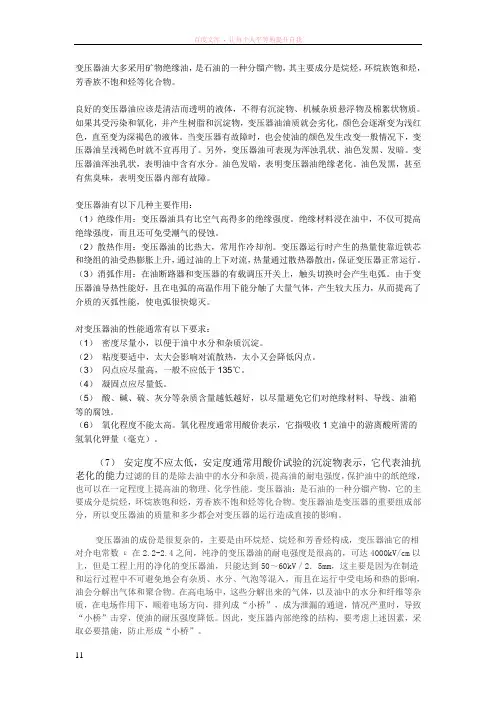

变压器油大多采用矿物绝缘油，是石油的一种分镏产物，其主要成分是烷烃，环烷族饱和烃，芳香族不饱和烃等化合物。
良好的变压器油应该是清洁而透明的液体，不得有沉淀物、机械杂质悬浮物及棉絮状物质。
如果其受污染和氧化，并产生树脂和沉淀物，变压器油油质就会劣化，颜色会逐渐变为浅红色，直至变为深褐色的液体。
当变压器有故障时，也会使油的颜色发生改变一般情况下，变压器油呈浅褐色时就不宜再用了。
另外，变压器油可表现为浑浊乳状、油色发黑、发暗。
变压器油浑浊乳状，表明油中含有水分。
油色发暗，表明变压器油绝缘老化。
油色发黑，甚至有焦臭味，表明变压器内部有故障。
变压器油有以下几种主要作用：（1）绝缘作用：变压器油具有比空气高得多的绝缘强度。
绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。
（2）散热作用：变压器油的比热大，常用作冷却剂。
变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。
（3）消弧作用：在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。
由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。
对变压器油的性能通常有以下要求：（1）密度尽量小，以便于油中水分和杂质沉淀。
（2）粘度要适中，太大会影响对流散热，太小又会降低闪点。
（3）闪点应尽量高，一般不应低于135℃。
（4）凝固点应尽量低。
（5）酸、碱、硫、灰分等杂质含量越低越好，以尽量避免它们对绝缘材料、导线、油箱等的腐蚀。
（6）氧化程度不能太高。
氧化程度通常用酸价表示，它指吸收1克油中的游离酸所需的氢氧化钾量（毫克）。
（7）安定度不应太低，安定度通常用酸价试验的沉淀物表示，它代表油抗老化的能力过滤的目的是除去油中的水分和杂质，提高油的耐电强度，保护油中的纸绝缘，也可以在一定程度上提高油的物理、化学性能。
变压器油：是石油的一种分镏产物，它的主要成分是烷烃，环烷族饱和烃，芳香族不饱和烃等化合物。
变压器油常识讲座2011.6.21天威保变质保部王文昌一、变压器油基础知识1．有机化合物概念变压器油是有机化合物。
“有机化合物”的“机”指的就是“碳”。
“碳”为什么叫“机”呢？没有什么道理，这是中国化学家给起的名字。
英文名是organiccompound，而organic即“有机”这个词的含义是“器官的、有机体的”，里面并没有单独表达“机”的含义，也没有说“有机就是有碳”。
除变压器油外，绝缘纸和纸板以及其他绝缘材料也是有机物。
2．氢、碳、氧、氮原子的结构为什么要讲“原子结构”？因为原子结构决定了原子构成什么样的物质。
核内一个质子，核外一个电子。
2.2碳原子的结构碳原子的原子核中有6个正电荷，那么，原子核的外部就有6个电子。
其排布方式是：第一层：两个1S电子，各自的自旋方向相反。
第二层：4个电子，2S亚层2个，各自的自旋方向相反；2P亚层2个，没有配对，同向各自旋转。
2.3氧原子的结构核内8个正电荷，核外8个电子，即比碳原子多两个。
所以：第一层：两个1S电子，各自的自旋方向相反。
第二层：6个电子，2S亚层2个，各自的自旋方向相反；2P亚层2个，配对，各自的自旋方向相反；第5个第6个，没有配对，同向各自旋转。
2.4稳定结构对于绝大多数原子而言，当最外层的电子为8个时，才最为稳定（惰性气体除氦外全是这样）。
碳原子也不例外。
它有再结合4个电子而成为8电子层的倾向。
氧原子有再结合2个电子而成为8电子层的倾向。
3．有机化合物的形成3.1简单的有机化合物甲烷。
哪个原子最容易和碳原子结合呢？氢原子最容易，它的原子核外边只有一个电子。
照这个规律，碳原子应该结合4个氢原子才达到8电子稳定结构，于是就得到甲烷：CH 4。
应该指出：刚才所讲2S 亚层2个电子，各自的自旋方向相反；2P 亚层2个电子，没有配对，同向各自旋转，在和氢原子结合的过程中，2S 亚层的2个电子分离开来，和2P 亚层上的2个电子完全一样了。
（氧原子结合两个氢原子达到8电子稳定结构，即成为水H 2O ，但水不是有机物。
变压器油基本知识一、变压器油的作用1、绝缘因为油是流动的液体，它能够充满变压器内各部件之间的任何空隙而将空气排除，从而避免了各部件与空气接触受潮而引起的绝缘降低。
此外, 变压器油的绝缘强度比空气大，变压器内充满变压器油后,使绕组与绕组之间、绕组与铁芯之间、绕组与油箱外壳之间均保持良好的绝缘，从而增加了变压器的绝缘强度。
2、散热变压器油具有良好的散热作用，在运行中,靠近绕组与铁芯部分的变压器油受热后,温度升高,体积膨胀,因其比重减小而上升,经冷却装置冷却后,再进入变压器油箱底部,从而形成油的循环。
油循环使绕组和铁芯得到冷却,改善了变压器的运行条件。
3、防腐变压器油能使木质及纸绝缘保持原有的化学和物理性能，并使金属得到防腐作用,使变压器绝缘保持良好状态。
二、变压器油的主要性能指标1、比重变压器油在20-40℃时的比重不超过0.895,由于变压器油的比重小,使油内的杂质和水分容易沉淀。
2、粘度变压器油在50℃时的粘度不超过9.6cst,由于变压器油的粘度小,它的对流散热作用较好。
3、闪点闪点是指变压器油加热后产生的蒸气与空气混合，遇到明火能发生燃烧的最低温度。
闪点表示变压器油的蒸发度,油的闪点越低,其蒸发度越高。
变压器油蒸发时使成分变坏,粘度加大,体积减小，并可能产生爆炸性气体，因此油的闪点越高越好，一般应不低于135℃。
4、凝固点变压器油的粘度随温度而变化，温度越低,粘度越大。
当温度低到一定程度，变压器油不再流动而凝固，这时的温度称为变压器油的凝固点。
变压器油的标号表示出凝固点的温度，如25号变压器油是表示变压器油在-25℃时凝固；45号变压器油表示变压器油在-45℃时凝固。
凝固点低，油的对流散热性能好。
因此凝固点越低越好。
5、酸价表示变压器油中游离酸的含量。
酸价的大小表明变压器油的氧化程度和劣化程度。
其大小用中和一克油中的全部游离酸所需要的氢氧化钾的毫克数(KOHmg/g油)来表示。
酸价越高，说明氧化越严重，因此变压器油的酸价越低越好。
变压器油试验1．变压器油基础知识1.1．变压器油的化学组成变压器油是将石油中润滑油镏分进行各种化学和物理精制后调入有关添加剂而成的一种矿物绝缘油。
由于石油化学组成复杂，变压器油的化学组成也很复杂，大约含有2900多种化合物。
这些化合物绝大多数属于三种烃类，即烷烃、环烷烃和芳香烃，其相对分子质量一般在270~310之间，碳原子数大约在18~24之间。
一般地说，各种变压器油含芳香烃的比例大约为3%~15%，含烷烃大约为25%~60%，含环烷烃大约为30%~60%。
含环烷烃40%以上、烷烃50%以下的油常称之为环烷基油，而其他的油则称为石蜡基油或混合型油。
最初用于变压器的油都是石蜡基油。
由于石蜡基油凝点低，曾造成油箱与储油柜联管冻结的事故，后来人们逐步开发出环烷基变压器油。
我国大庆原油为石蜡基油而新疆和大港原油为环烷基油。
除三类烃类外，变压器油中还含有少量或微量的其他化合物，如酸、醇、酯类、含硫化合物、含氮化合物以及降凝剂、抗氧化剂等添加剂。
变压器油的牌号多种多样，各国的编号方法并不统一。
我国是以凝点为基础的，如凝点低于－10℃的变压器油牌号为DB—10，低于－25℃的变压器油牌号为DB—25，低于－45℃的变压器油牌号为DB—45，其中“D”代表“电力用油”，“B”代表“变压器油”。
这种编者按法大致反映了油中烷烃和环烷烃的含量。
1.2．变压器油和变压器的密切关系尽管变压器油用于油浸式变压器、互感器、电抗器等多种设备中，但它和变压器的关系是最为密切的。
首先，变压器是所有电气设备中最早使用变压器油的。
在其他电气设备尚未诞生之前，1887年汤姆生教授取得矿物油用于变压器的专利，标志着变压器油的诞生。
1892年，这种矿物油（当时叫润滑油，为美国宾夕法尼亚石蜡基油）被通用电气公司正式用于变压器。
在那时候这种矿物绝缘油的确是变压器专用油，称之为“变压器油”是顺理成章的。
其次，变压器中使用变压器油的数量比其他电气设备中使用的变压器油多得多。
变压器油讲义一、名词解释：1、变压器油以石油馏分为原料，是石油中沸点在260℃～380℃的馏分，经精制后，加入抗氧化剂而成的具有良好绝缘性、抗氧化安定性和冷却性的绝缘油。
2、倾点变压器油在一定的标准条件下，试样能流动的最低温度。
3、凝点变压器油在一定的标准条件下，试样失去流动性的最高温度。
4、闪点在一定的仪器和条件下，将变压器油加热到它的蒸汽和空气混合到一定比例时，如接近规定的火焰即发生闪火，并伴有短促的爆破声，不无液体燃烧，此时的最低温度成为闪点。
5、闭口闪点测定变压器油闪点的仪器可分为两种，开口杯式和闭口杯式闪点仪。
通常测定蒸发性较大的轻质油品用闭口杯式，测出的闪点叫闭口闪点。
6、界面张力绝缘油的界面张力是指测定油与不相容的水之界面间产生的张力。
7、水溶性酸或碱变压器油在加工和储存的过程中，造成油中的水溶性矿物酸碱。
8、酸值中和1g试油中含有的酸性组分，所需要氢氧化钾的毫克数，称为酸值，以mgKOH/g表示。
9、击穿绝缘材料在电场的作用下形成贯穿性桥路，发生破坏性放电，使电极之间的电压降至零或接近零的现象。
对固体介质是永远失去介电强度，对液体、气体，只是暂时失去介电强度。
10、击穿电压在规定的试验条件下，绝缘体或试样发生击穿时的电压。
11、介电强度绝缘介质能承受而不遭到击穿的最高电场强度。
在规定的试验条件下，发生击穿的电压除以施加电压的两电极之间距离所得商，一般单位以kV/cm表示。
12、介质能把带电的导体隔开的媒质。
13、介质损耗绝缘材料在电场的作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
14、介质损耗角在交变电场的作用下，电介质内部流过的电流向量和电压向量之间的夹角γ（功率因数角）的余角（δ）。
15、介质损耗因数介质损耗角的正切值。
tgδ。
也就是阻性电流/容性电流。
16、绝缘电阻用绝缘材料隔开的两个导体之间，在规定的条件下的电阻。
17、体积电阻在试样相对两表面上放置的两个电极之间施加的直流电压除以这两个电极之间形成的稳态电流所得之商。
变压器油常识讲座2011.6.21天威保变质保部王文昌一、变压器油基础知识1．有机化合物概念变压器油是有机化合物。
“有机化合物”的“机”指的就是“碳”。
“碳”为什么叫“机”呢？没有什么道理，这是中国化学家给起的名字。
英文名是organiccompound，而organic即“有机”这个词的含义是“器官的、有机体的”，里面并没有单独表达“机”的含义，也没有说“有机就是有碳”。
除变压器油外，绝缘纸和纸板以及其他绝缘材料也是有机物。
2．氢、碳、氧、氮原子的结构为什么要讲“原子结构”？因为原子结构决定了原子构成什么样的物质。
核内一个质子，核外一个电子。
2.2碳原子的结构碳原子的原子核中有6个正电荷，那么，原子核的外部就有6个电子。
其排布方式是：第一层：两个1S电子，各自的自旋方向相反。
第二层：4个电子，2S亚层2个，各自的自旋方向相反；2P亚层2个，没有配对，同向各自旋转。
2.3氧原子的结构核内8个正电荷，核外8个电子，即比碳原子多两个。
所以：第一层：两个1S电子，各自的自旋方向相反。
第二层：6个电子，2S亚层2个，各自的自旋方向相反；2P亚层2个，配对，各自的自旋方向相反；第5个第6个，没有配对，同向各自旋转。
2.4稳定结构对于绝大多数原子而言，当最外层的电子为8个时，才最为稳定（惰性气体除氦外全是这样）。
碳原子也不例外。
它有再结合4个电子而成为8电子层的倾向。
氧原子有再结合2个电子而成为8电子层的倾向。
3．有机化合物的形成3.1简单的有机化合物甲烷。
哪个原子最容易和碳原子结合呢？氢原子最容易，它的原子核外边只有一个电子。
照这个规律，碳原子应该结合4个氢原子才达到8电子稳定结构，于是就得到甲烷：CH 4。
应该指出：刚才所讲2S 亚层2个电子，各自的自旋方向相反；2P 亚层2个电子，没有配对，同向各自旋转，在和氢原子结合的过程中，2S 亚层的2个电子分离开来，和2P 亚层上的2个电子完全一样了。
（氧原子结合两个氢原子达到8电子稳定结构，即成为水H 2O ，但水不是有机物。

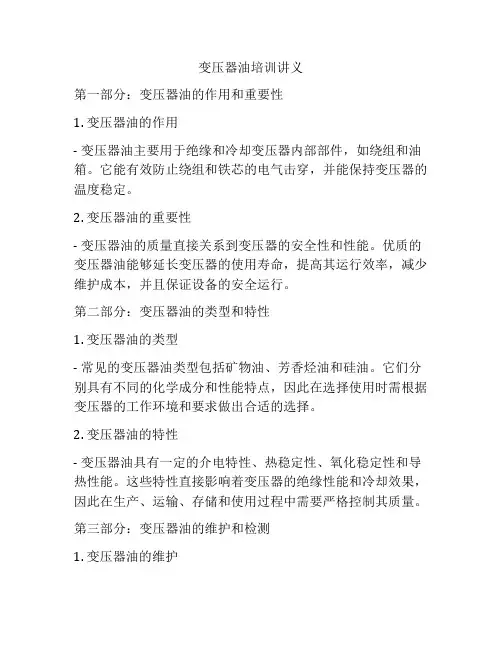

变压器油培训讲义第一部分：变压器油的作用和重要性1. 变压器油的作用- 变压器油主要用于绝缘和冷却变压器内部部件，如绕组和油箱。
它能有效防止绕组和铁芯的电气击穿，并能保持变压器的温度稳定。
2. 变压器油的重要性- 变压器油的质量直接关系到变压器的安全性和性能。
优质的变压器油能够延长变压器的使用寿命，提高其运行效率，减少维护成本，并且保证设备的安全运行。
第二部分：变压器油的类型和特性1. 变压器油的类型- 常见的变压器油类型包括矿物油、芳香烃油和硅油。
它们分别具有不同的化学成分和性能特点，因此在选择使用时需根据变压器的工作环境和要求做出合适的选择。
2. 变压器油的特性- 变压器油具有一定的介电特性、热稳定性、氧化稳定性和导热性能。
这些特性直接影响着变压器的绝缘性能和冷却效果，因此在生产、运输、存储和使用过程中需要严格控制其质量。
第三部分：变压器油的维护和检测1. 变压器油的维护- 变压器油在使用过程中会受到氧化、水分和污染物的影响，因此需要定期进行油质分析和油液处理，以保持其良好的工作状态。
2. 变压器油的检测- 变压器油的检测主要包括外观检查、物理性质测试和化学成分分析。
通过对变压器油的检测，可以及时发现油液中的异常情况，并采取相应的措施进行处理，以避免对设备和环境造成损害。
结语变压器油作为变压器的重要组成部分，其质量和使用状态直接影响着变压器的安全性和性能。
因此，对变压器油的选择、使用和维护都需要及时、科学和严格地进行管理，以确保设备的安全运行和良好的工作效率。
第四部分：变压器油的选择和使用1. 变压器油的选择- 在选择变压器油时，需要考虑变压器的额定电压、负载、环境温度、工作条件等因素。
需要根据变压器的具体情况来选择合适的变压器油类型和等级，以确保其可靠性和性能。
2. 变压器油的使用- 在使用变压器油时，需要注意密封性能和油液的温度稳定性。
保证变压器油在运行过程中能够有效地进行绝缘和冷却，同时要确保变压器内部密封性能良好，避免外界杂质进入导致油液污染。
