41 MPP管电缆保护管技术规范

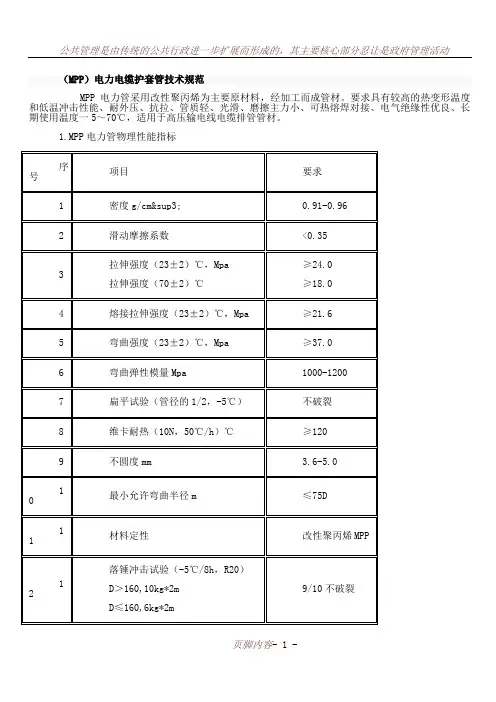

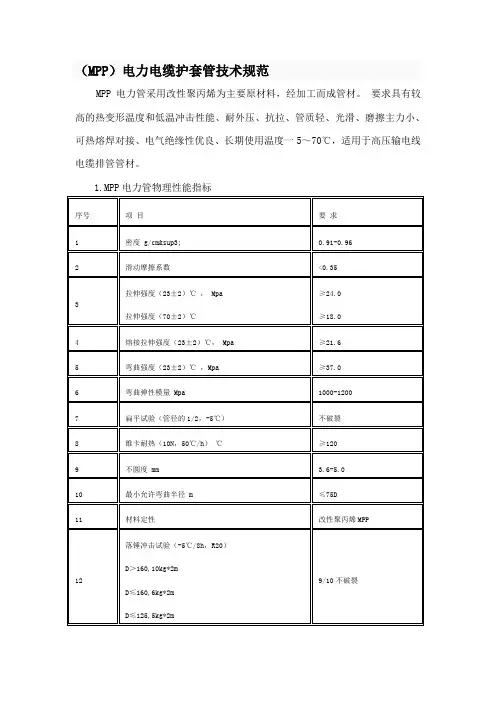

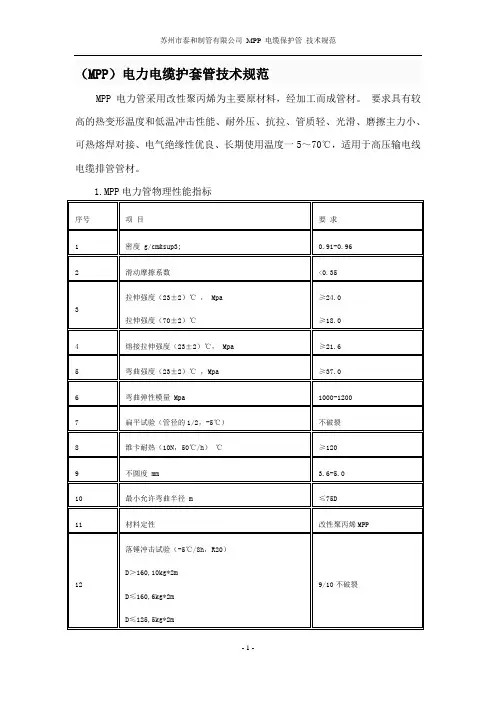

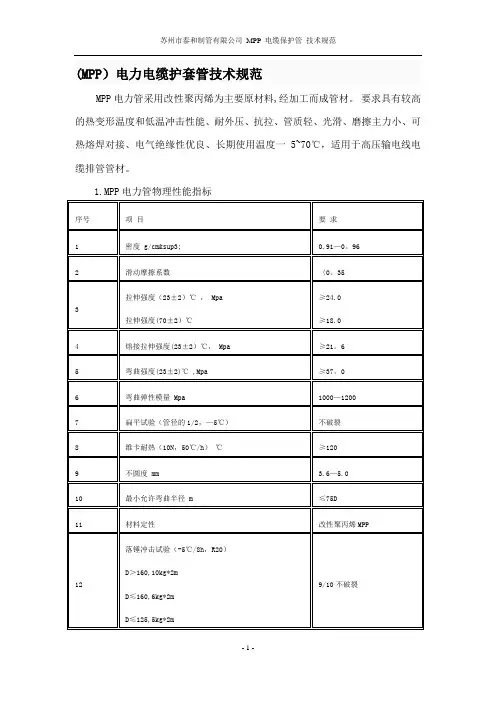

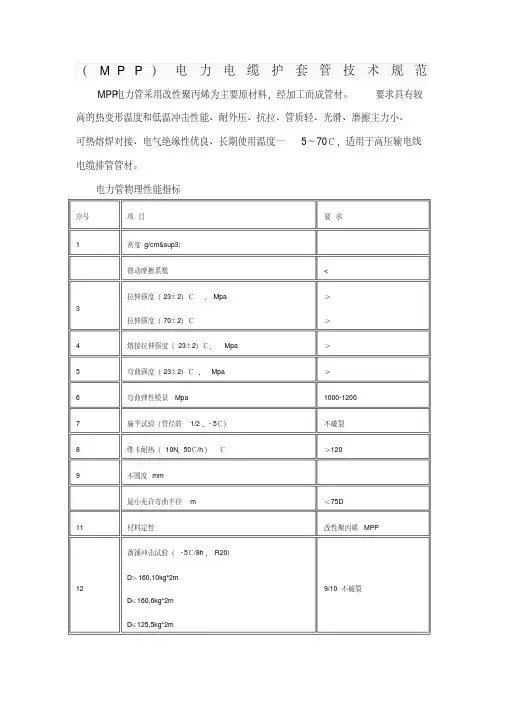

（M P P）电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料，经加工而成管材。

要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5～70℃，适用于高压输电线电缆排管管材。

电力管物理性能指标序号项目要求1 密度 g/cm&sup3;滑动摩擦系数<3拉伸强度（23±2）℃， Mpa拉伸强度（70±2）℃≥　≥4 熔接拉伸强度（23±2）℃， Mpa ≥5 弯曲强度（23±2）℃，Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验（管径的1/2，-5℃）不破裂8 维卡耐热（10N，50℃/h）℃≥1209 不圆度 mm最小允许弯曲半径 m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验（-5℃/8h，R20）D＞160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度／(KN／m2)SN4 ≥４环钢度／(KN／m2)SN8 ≥８冲击性能(TIR)／％≤10环柔性试样圆滑，无反向弯曲，无破裂，两壁无脱开烘箱试验无气泡，无分层，无开裂蠕变比率≤４3.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时，由于施工路由、工期等客观因素，经常采取“拉管”、“顶管”等技术进行地下管线施工。

从实际效果看，采用非开悟技术有不影响交通、施工周期短等优点，但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术，没有统一的施工标准和技术规范，加上各区域地理位置不同，地下管线系统错综复杂，因此非开挖施工在安全性和施工管理上存在一些问题。

为便于电力部门规范非开挖施工管理，以电缆转入正常运行后便于维护管理为原则，参照各地电力公司的相关技术文件并征求电力运行部门的意见，撰写了以下管理规定以供参考选用：1、供电单位工程管理部门（以下简称供电部门）在指定供电方案时，电缆敷设如非特殊情况，原则上尽量避免采用非开挖施工。

2、如经现场勘察，确实不能采取明挖施工的（如铁路、河流、繁华路段或其他障碍物等），需要采用非开挖技术，应在供电方案中明确标明（路径及长度）。

二、设计、施工前期从事管线非开挖施工的单位，必须具备相应的设计资质和施工资质，应当严格按照建设工程规划许可证的要求进行设计和施工，否则供电部门不予验收送点；供电部门应提前向客户明确说明，并负责对施工单位资质进行审验。

1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准，并听取供电部门意见，共同确定施工方案。

2、外部工程电力电缆施工前，供电单位工程管理人员应督促客户提前与供电所联系，由供电所组织召集客户、施工单位（委托施工公司）召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前，应提前一周向供电部门提供工程范围内的相关材料，包括：施工说明书或施工大纲；施工平面图，施工剖面图；各类地下管线资料；地质探测报告；管线工程规划许可证等。

并明确工程项目负责人。

4、供电部门有权对施工设计进行审核和否决。

5、施工单位应对施工质量做出明确承诺，并形成协议性文字，主要包括：施工质量保修期限，因施工质量造成电力故障时应承担的法律责任，保修期内缺陷处理承诺及违诺责任等。

电缆保护管,MPP一、总则1.本技术规用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。

2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。

3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。

4.在合同签定后，我方有权因规、标准等发生变化单方面提出补充要求。

5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项容并填写附表中的相关容；且此类报告应为国家认可的检验中心出具的“检验报告”。

二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃5.土壤热阻系数：1.2℃m/W6.地震烈度7度三、产品技术规（一）、电力电缆护套管（MPP）技术规1 规性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定（VST）测定GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯（PP）树脂DL/T802.1 电力电缆用导管技术条件第1部分：总则DL/T802.7 电力电缆用导管技术条件第7部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1 规格1）管材规格表示如下Φ（公称径）×（壁厚）×（长度）（环刚度）2) 公称径：与径相关的公称尺寸，单位为mm。

3) 壁厚：导管任一点的壁厚，单位为mm。

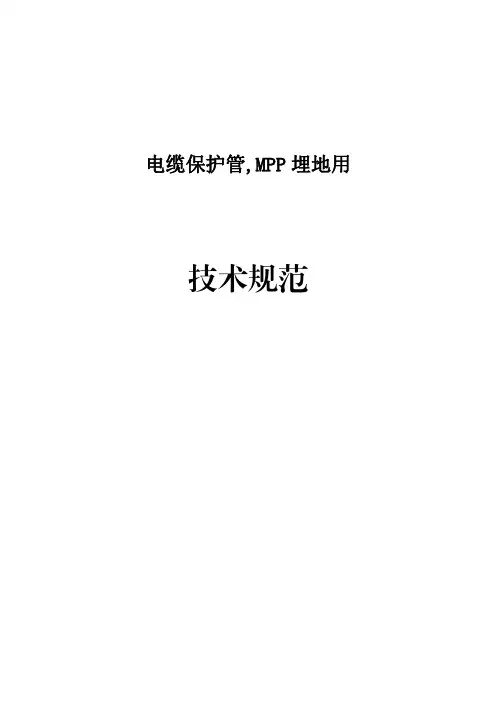

电缆保护管,MPP埋地用技术规范MPP电缆保护管技术规范书1总则1.1本技术条件仅适用于电力电缆用MPP改性聚丙烯保护管的招标和订货。

1.2本技术条件的内容包括遵循的标准、电缆保护管的制造技术要求、试验项目和方法、验收规则、包装与标志以及买方提出使用、运行条件；向买方提供填写电缆保护管的制造工艺特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。

1.3本技术条件适用于以改性聚丙烯为主要原料，加入必要的添加剂，经挤出成型的套管。

投标人提供的投标文件中需包含各种原材料性能及符合此次招标的MPP管的物理力学能，并提供相类似管子的检测检验报告。

1.4货物通过省级供电公司或省级科学技术委员会及以上的机构组织的技术鉴定。

2规范性引用文件下列标准所包含的条文，通过在本技术条件中引用而构成为本技术条件的条文。

本技术条件出版时，所示版本均为有效，所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。

GB/T 1033塑料非泡沫塑料密度的测定GB/T 1633热塑性塑料维卡软化温度（VST）测定GB/T 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2918塑料试样状态调节和试样的标准环境GB/T 3960塑料滑动摩擦磨损试验方法GB/T 8804热塑性塑料管材拉伸性能测定GB/T 8806塑料管材尺寸测量方法GB/T 9341塑料弯曲性能的测定GB/T 9647热塑性塑料管材环刚度的测定GB/T 12670聚丙烯（PP）树脂DL/T 802 电力电缆用导管技术条件3使用条件3.1环境温度：-40℃〜+45℃；3.2最大日温差：25℃；3.3地震：7度，地面水平加速度0.2g,垂直加速度0.1g,两种加速度同时作用，g 为地心引力加速度；3.4日照：0.1W/cm（相应风速0.6米/秒）；3.5土壤酸碱度：6WPHW9；3.6敷设条件：埋地用；3.7环境条件：保护管可长期浸泡在城市污水中，能承受油渍腐蚀。

电缆保护管,MPP一、总则1.本技术规范用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。

2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。

3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。

4.在合同签定后，我方有权因规范、标准等发生变化单方面提出补充要求。

5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容；且此类报告应为国家认可的检验中心出具的“检验报告”。

二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃5.土壤热阻系数：1.2℃m/W6.地震烈度7度三、产品技术规范（一）、电力电缆护套管（MPP）技术规范1 规范性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定（VST）测定GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯（PP）树脂DL/T802.1 电力电缆用导管技术条件第1部分：总则DL/T802.7电力电缆用导管技术条件第7部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1 规格1）管材规格表示如下Φ（公称内径）×（壁厚）×（长度）（环刚度）2) 公称内径：与内径相关的公称尺寸，单位为mm。

3) 壁厚：导管任一点的壁厚，单位为mm。

MPP电力非开挖管施工管理规定MPP顶管、MPP电力电缆保护管施工管理规定电力工程在敷设电缆时，由于施工路由、工期等客观因素，经常采取“拉管”、“顶管”等技术进行地下管线施工。

从实际效果看，采用非开悟技术有不影响交通、施工周期短等优点，但由于非开挖技术对于电力企业乃至全国各管线施工部门仍属于新兴技术，没有统一的施工标准和技术规范，加上各区域地理位置不同，地下管线系统错综复杂，因此非开挖施工在安全性和施工管理上存在一些问题。

为便于电力部门规范非开挖施工管理，以电缆转入正常运行后便于维护管理为原则，参照各地电力公司的相关技术文件并征求电力运行部门的意见，撰写了以下管理规定以供参考选用：1、供电单位工程管理部门（以下简称供电部门）在指定供电方案时，电缆敷设如非特殊情况，原则上尽量避免采用非开挖施工。

2、如经现场勘察，确实不能采取明挖施工的（如铁路、河流、繁华路段或其他障碍物等），需要采用非开挖技术，应在供电方案中明确标明（路径及长度）。

二、设计、施工前期从事管线非开挖施工的单位，必须具备相应的设计资质和施工资质，应当严格按照建设工程规划许可证的要求进行设计和施工，否则供电部门不予验收送点；供电部门应提前向客户明确说明，并负责对施工单位资质进行审验。

1、施工单位应向供电部门提供本单位非开挖施工规范或技术标准，并听取供电部门意见，共同确定施工方案。

2、外部工程电力电缆施工前，供电单位工程管理人员应督促客户提前与供电所联系，由供电所组织召集客户、施工单位（委托施工公司）召开电缆敷设非开挖施工协调会议、3、施工单位在召开初步设计、施工图设计审核会之前，应提前一周向供电部门提供工程范围内的相关材料，包括：施工说明书或施工大纲；施工平面图，施工剖面图；各类地下管线资料；地质探测报告；管线工程规划许可证等。

并明确工程项目负责人。

4、供电部门有权对施工设计进行审核和否决。

5、施工单位应对施工质量做出明确承诺，并形成协议性文字，主要包括：施工质量保修期限，因施工质量造成电力故障时应承担的法律责任，保修期内缺陷处理承诺及违诺责任等。
