FANUC机器人中文简易教材
- 格式:pdf
- 大小:1.07 MB
- 文档页数:59

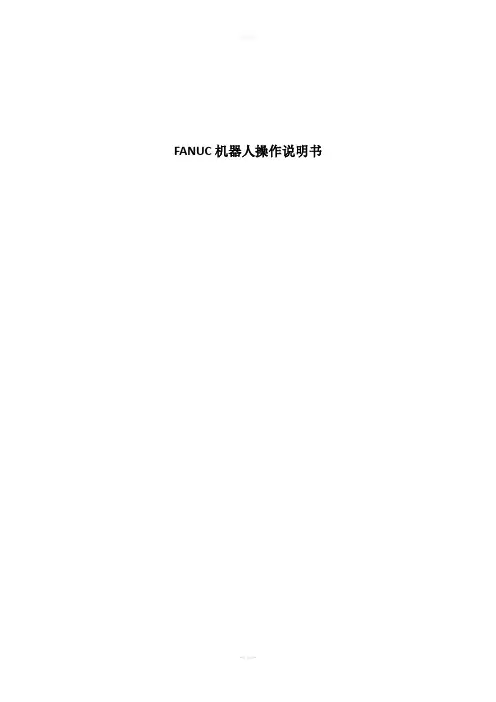

FANUC机器人操作说明书1.概要………………………………………………………… (3)2.坐标系………………………………………………………… (7)3.程序创建…………………………………………………………114.动作指令…………………………………………………………125.焊接指令…………………………………………………………166.摆动指令…………………………………………………………187.寻点指令…………………………………………………………20概要•机器人•控制装置•示教器机器人机器人是由通过伺服电机驱动的轴和手腕构成的机构部件。
手腕叫做机臂,手腕的接合部叫做轴杆或者关节。
最初的3轴(J1.J2.J3)叫做基本轴。
机器人的基本构成,由该基本轴分别由几个直动轴和旋转轴构成而确定。
机械手腕轴对安装在法兰盘上的末端执行器(焊枪)进行操控。
如进行扭转、上下摆动、左右摆动之类的动作。
机械臂控制装置机器人控制装置,由电源装置、用户接口电路、动作控制电路、存储电路、I/O电路等构成。
用户在进行控制装置的操作时,使用示教操作盘和操作箱。
动作控制电路通过主cpu印刷电路板,对用来操作包含附加轴在内的机器人的所有轴之伺服放大器进行控制。
示教操作盘与菜单相关的键控开关与JOG相关的键控开关与执行相关的键控开关与编辑相关的键控开关2.坐标系坐标系是位确定机器人的位置和姿势而在机器人或空间上进行定义的位置坐标系统。
坐标系有关节坐标系、关节坐标系关节坐标系是设定在机器人的关节中的坐标系。
关节坐标系中的机器人的位置和状态,以各关节的底座侧的关节坐标系为基准而确定。
下图中的关节坐标系的关节值,处在所有轴都为0°的状态.关节坐标系刀具坐标系这是用来定义刀尖点(TCP)的位置和刀具姿势的坐标系.刀具坐标系必须事先进行设定.位定义时.将由机械接口坐标系代替刀具坐标系。
世界坐标系世界坐标系,是被固定在空间上的标准笛卡尔坐标系,其被固定在机器人事先确定的位置。

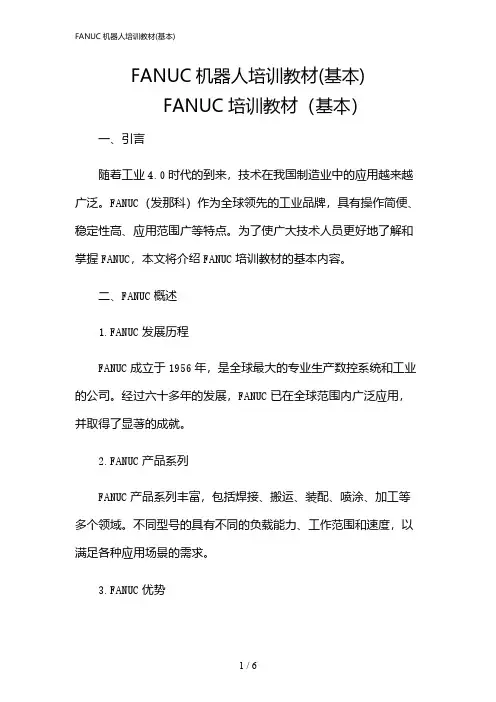

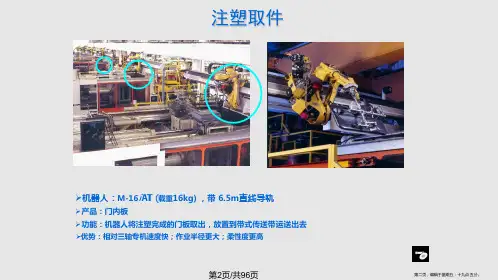

FANUC机器人培训教材(基本)FANUC培训教材(基本)一、引言随着工业4.0时代的到来,技术在我国制造业中的应用越来越广泛。
FANUC(发那科)作为全球领先的工业品牌,具有操作简便、稳定性高、应用范围广等特点。
为了使广大技术人员更好地了解和掌握FANUC,本文将介绍FANUC培训教材的基本内容。
二、FANUC概述1.FANUC发展历程FANUC成立于1956年,是全球最大的专业生产数控系统和工业的公司。
经过六十多年的发展,FANUC已在全球范围内广泛应用,并取得了显著的成就。
2.FANUC产品系列FANUC产品系列丰富,包括焊接、搬运、装配、喷涂、加工等多个领域。
不同型号的具有不同的负载能力、工作范围和速度,以满足各种应用场景的需求。
3.FANUC优势(1)稳定性高:FANUC采用先进的控制技术和高精度减速机,确保了在长时间运行过程中的稳定性和可靠性。
(2)操作简便:FANUC配备直观易用的编程软件,使操作人员能够快速掌握编程技巧,提高生产效率。
(3)应用范围广:FANUC广泛应用于汽车、电子、食品、物流等多个行业,为各行业提供专业的解决方案。
三、FANUC基本操作与编程1.基本操作(1)启动与关闭:了解FANUC的启动、关闭流程,掌握安全操作规程。
(2)手动操作:学习如何通过手动操作模式控制,进行关节运动、线性运动等。
(3)示教编程:掌握示教器的基本使用方法,进行轨迹示教和参数设置。
2.编程基础(1)编程语言:了解FANUC的编程语言,包括指令、变量、程序结构等。
(2)程序示例:学习编写简单的程序,如直线运动、圆弧插补等。
(3)程序调试与优化:掌握程序调试方法,学会优化程序,提高运行效率。
四、FANUC维护与故障排除1.日常维护(1)检查与清洁:定期检查各部件,保持清洁,防止故障发生。
(2)润滑:了解润滑部位和润滑周期,确保正常运行。
2.故障排除(1)故障诊断:学习故障诊断方法,快速定位故障原因。

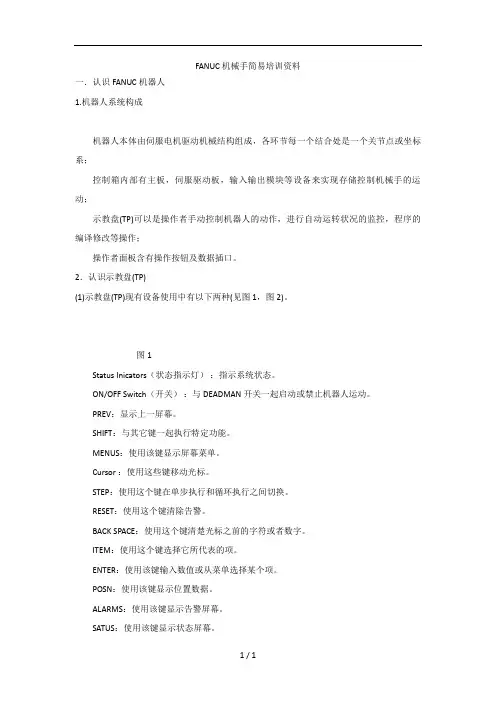

FANUC机械手简易培训资料一.认识FANUC机器人1.机器人系统构成机器人本体由伺服电机驱动机械结构组成,各环节每一个结合处是一个关节点或坐标系;控制箱内部有主板,伺服驱动板,输入输出模块等设备来实现存储控制机械手的运动;示教盘(TP)可以是操作者手动控制机器人的动作,进行自动运转状况的监控,程序的编译修改等操作;操作者面板含有操作按钮及数据插口。
2.认识示教盘(TP)(1)示教盘(TP)现有设备使用中有以下两种(见图1,图2)。
图1Status Inicators(状态指示灯):指示系统状态。
ON/OFF Switch(开关):与DEADMAN开关一起启动或禁止机器人运动。
PREV:显示上一屏幕。
SHIFT:与其它键一起执行特定功能。
MENUS:使用该键显示屏幕菜单。
Cursor :使用这些键移动光标。
STEP:使用这个键在单步执行和循环执行之间切换。
RESET:使用这个键清除告警。
BACK SPACE:使用这个键清楚光标之前的字符或者数字。
ITEM:使用这个键选择它所代表的项。
ENTER:使用该键输入数值或从菜单选择某个项。
POSN:使用该键显示位置数据。
ALARMS:使用该键显示告警屏幕。
SATUS:使用该键显示状态屏幕。
Jog Speed:使用这些键来调节机器人的手动操作速度。
COORD:使用该键来选择手动操作坐标系。
Jog:使用这些键来手动手动操作机器人。
BWD:使用该键从后向前地运行程序。
FWD:使用该键从前至后地运行程序。
HOLD:使用该键停止机器人。
Program keys(程序键):使用这些键选择菜单项。
FCTN:使用该键显示附加菜单。
Emergency Stop Button(紧急停止按钮):使用该键停止正在运行的程序,关闭机器人伺服系统的驱动电源,并对机器人实施制动。
图2(2)TP上的开关①TP开关:此开关控制TP有效/无效,当TP无效时,示教、编程、手动运行不能被使用。

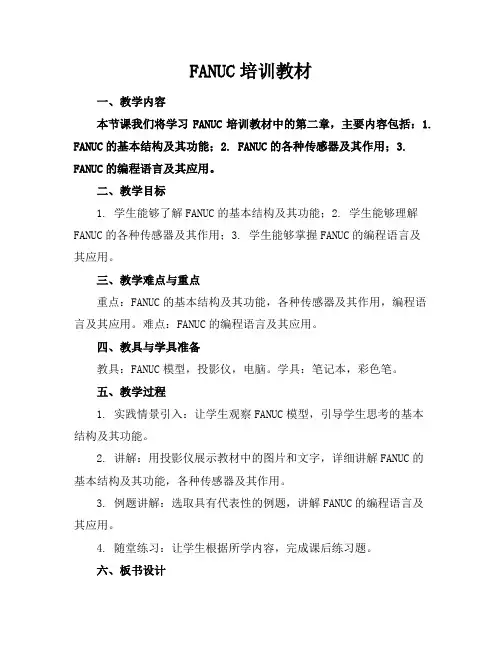

FANUC培训教材一、教学内容本节课我们将学习FANUC培训教材中的第二章,主要内容包括:1. FANUC的基本结构及其功能;2. FANUC的各种传感器及其作用;3. FANUC的编程语言及其应用。
二、教学目标1. 学生能够了解FANUC的基本结构及其功能;2. 学生能够理解FANUC的各种传感器及其作用;3. 学生能够掌握FANUC的编程语言及其应用。
三、教学难点与重点重点:FANUC的基本结构及其功能,各种传感器及其作用,编程语言及其应用。
难点:FANUC的编程语言及其应用。
四、教具与学具准备教具:FANUC模型,投影仪,电脑。
学具:笔记本,彩色笔。
五、教学过程1. 实践情景引入:让学生观察FANUC模型,引导学生思考的基本结构及其功能。
2. 讲解:用投影仪展示教材中的图片和文字,详细讲解FANUC的基本结构及其功能,各种传感器及其作用。
3. 例题讲解:选取具有代表性的例题,讲解FANUC的编程语言及其应用。
4. 随堂练习:让学生根据所学内容,完成课后练习题。
六、板书设计板书设计如下:FANUC基本结构1. 机械结构2. 电子元件3. 控制系统FANUC传感器1. 视觉传感器2. 触觉传感器3. 距离传感器FANUC编程语言1. 基本指令2. 函数指令3. 子程序七、作业设计1. 描述FANUC的基本结构及其功能。
2. 解释FANUC的各种传感器及其作用。
3. 编写一段FANUC程序,实现的基本运动。
答案:1. FANUC的基本结构包括机械结构、电子元件和控制系统。
机械结构包括本体和末端执行器;电子元件包括中央处理器、内存、输入输出接口等;控制系统负责控制的运动和任务执行。
2. FANUC的传感器包括视觉传感器、触觉传感器和距离传感器。
视觉传感器用于识别目标物体;触觉传感器用于检测物体的触感;距离传感器用于测量物体与之间的距离。
八、课后反思及拓展延伸课后反思:本节课学生对FANUC的基本结构、传感器和编程语言有了初步了解,但在编程实践方面仍需加强。

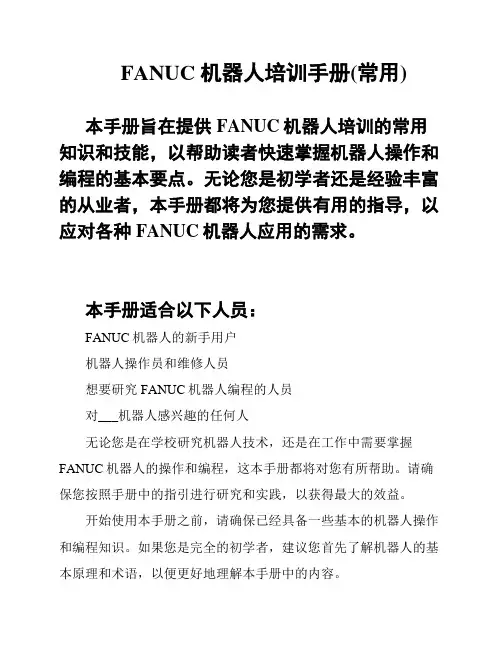

FANUC 机器人培训手册(常用)本手册旨在提供FANUC机器人培训的常用知识和技能,以帮助读者快速掌握机器人操作和编程的基本要点。
无论您是初学者还是经验丰富的从业者,本手册都将为您提供有用的指导,以应对各种FANUC机器人应用的需求。
本手册适合以下人员:FANUC机器人的新手用户机器人操作员和维修人员想要研究FANUC机器人编程的人员对___机器人感兴趣的任何人无论您是在学校研究机器人技术,还是在工作中需要掌握FANUC机器人的操作和编程,这本手册都将对您有所帮助。
请确保您按照手册中的指引进行研究和实践,以获得最大的效益。
开始使用本手册之前,请确保已经具备一些基本的机器人操作和编程知识。
如果您是完全的初学者,建议您首先了解机器人的基本原理和术语,以便更好地理解本手册中的内容。
祝您在___机器人培训中取得成功!介绍FANUC机器人的基础知识,包括构造、分类、工作原理等。
本手册详细介绍FANUC机器人的操作流程,包括启动、关闭、编程等。
操作流程包括以下步骤:启动机器人确保机器人的电源插头已插好并连接到电源。
按下启动按钮,等待机器人系统启动,通常会显示启动画面或指示灯。
检查机器人的连接状态,确保与控制器的通信正常。
关闭机器人在进行机器人操作前,确保将其关闭。
确保机器人没有执行任务,保持位置稳定。
按下关闭按钮,等待机器人系统关闭。
编程研究FANUC机器人的编程语言,例如___或TP语言。
使用相应的开发环境编写机器人程序。
通过编程指令控制机器人执行特定任务。
常用操作技巧研究如何使用示教器来控制机器人的动作。
了解机器人的安全操作规则,确保工作环境安全。
熟悉各种机器人操作按钮和控制面板上的功能。
请仔细阅读本手册,研究并掌握FANUC机器人的操作流程。
如需更详细的信息和指导,请参考FANUC机器人的官方文档或联系相关专业人士。
本章节将列举 FANUC 机器人常见的故障及其排除方法。
电源故障:问题:机器人无法启动或突然停止运行。
FANUC机器人操作说明书资料FANUC机器人操作说明书资料一、安全注意事项在使用FANUC机器人之前,请务必阅读以下安全注意事项,确保操作过程的安全性:1、机器人操作应由经过充分培训且熟悉机器人系统的操作员进行。
未经授权的人员操作可能导致人身伤害或设备损坏。
2、确保机器人运行区域内的安全。
在操作机器人之前,清除杂物,确保机器人移动路径畅通无阻。
3、始终保持机器人周围的工作区域整洁、清晰,以防止意外碰撞。
4、在操作机器人之前,务必确认急停装置的位置并确保其处于良好状态。
5、操作机器人时,必须始终保持警惕,以防潜在的危险。
6、在操作过程中,如果机器人出现任何异常情况,立即按下紧急停止按钮,以停止机器人运动。
7、定期对机器人进行维护和检查,以确保其始终处于良好状态。
二、基本操作以下是FANUC机器人的基本操作步骤:1、打开机器人控制电源,启动机器人。
2、通过示教器或触摸屏界面,输入机器人程序并加载运行。
3、使用手动控制模式,手动操纵机器人的关节轴,使其移动到所需位置。
4、根据程序设置,调整机器人的运动速度和加速度,以确保安全运行。
5、在运行过程中,根据需要调整机器人的运动轨迹和姿态。
6、当完成程序运行时,通过示教器或触摸屏界面停止程序的执行。
7、关闭机器人电源,结束操作。
三、编程与调试以下是FANUC机器人的编程与调试步骤:1、使用示教器或触摸屏界面进入编程模式。
2、根据所需任务和工艺要求,创建新的机器人程序或修改现有程序。
3、在程序中添加必要的指令和动作,以实现所需的运动路径和姿态。
4、对程序进行调试和优化,确保机器人在安全、稳定和高效的情况下运行。
5、在调试过程中,根据实际运行情况进行必要的参数调整和优化。
6、当程序调试完成后,将其保存并退出编程模式。
7、在实际运行过程中,根据需要随时调整程序参数和指令,以满足不同的工艺需求。
四、维护与保养为了保证FANUC机器人的稳定性和持久性,以下是一些建议的维护与保养操作:1、定期检查机器人的关节轴、传感器和电缆等部件是否有磨损或损坏。
FANUC机器人示教一、安全操作规程1、示教和手动机器人(1)请不要带者手套操作示教盘和操作盘。
(2)在点动操作机器人时要采用较低的倍率速度以增加对机器人的控制机会。
(3)在按下示教盘上的点动键之前要考虑到机器人的运动趋势。
(4)要预先考虑好避让机器人的运动轨迹,并确认该线路不受干涉。
(5)机器人周围区域必须清洁、无油,水及杂质等。
2、生产运行(1)在开机运行前,须知道机器人根据所编程序将要执行的全部任务。
(2)须知道所有会左右机器人移动的开关、传感器和控制信号的位置和状态。
(3)必须知道机器人控制器和外围控制设备上的紧急停止按钮的位置,准备在紧急情况下按这些按钮。
(4)永远不要认为机器人没有移动其程序就已经完成。
因为这时机器人很有可能是在等待让它继续移动的输入信号。
3、以下场合不可使用机器人(1)燃烧的环境(2)有爆炸可能的环境(3)无线电干扰的环境(4)水中或其他液体中(5)运送人或动物(6)不可攀附(7)其他4、注意事项(1)FANUC机器人所有者、操作者必须对自己的安全负责。
FANUC不对机器使用的安全问题负责。
FANUC提醒用户在使用FANUC机器人时必须使用安全设备,必须遵守安全条款。
(2)FANUC机器人程序的设计者、机器人系统的设计和调试者、安装者必须熟悉FANUC机器人的编程方式和系统应用及安装。
(3)FANUC机器人和其他设备有很大的不同,不同点在于机器人可以以很高的速度移动很大的距离。
二、通电和关电1、通电(1)将操作者面板上的断路器置于ON(2)接通电源前,检查工作区域包括机器人、控制器等。
检查所有的安全设备是否正常。
(3)将操作者面板上的电源开关置于ON2、关电(1)通过操作者面板上的暂停按钮停止机器人(2)将操作者面板上的电源开关置于OFF(3)操作者面板上的断路器置于OFF注意:如果有外部设备诸如打印机、软盘驱动器、视觉系统等和机器人相连,在关电前,要首先将这些外部设备关掉,以免损坏。
