湿式气体流量计校正实验

实验十七 湿式气体流量计的校正一．实验目的1．掌握实验室使用的毛细管流量计和湿式气体流量计的校正方法。

2．了解和熟悉气体流量测量仪器的使用。

二． 气体流量仪器简介 化工生产的原料和产品，绝大多数都是气体和液体，要严格控制原料配比，计量所得气体产物等，必须用合适的计量仪器仪表，学会使用校正各种气体流量测量仪器是相当重要的。

常用仪器有湿式气体流量计（有叫气量表）、转子流量计、毛细管气体流量计等。

（1） 湿式气体流量计 1．结构与原理如图17—1所示：图17—1 湿式气体流量计结构图其结构主要有鼓形壳体，转鼓及转动记数机构所组成，转鼓由四块弯曲形状的叶片所构成，四块叶片构成四个体积相等的小室，鼓的下半部浸没在水中, 气体从背面中央进入园柱形室，再进入小室中，此时小室一个内孔恰好露出水面，而其它三个小室 则淹没在水中，进入小室的气体对室壁产生压力推动鼓轮沿着顺时针方向转动，转动一定角度之后该小室的内孔被水淹没在水中，气体不能继续进入此室，而水就把此室中气体排挤出去，从鼓轮与外壳间的空间引出，在鼓轮旋转过程中其余小室陆续自水中上升，外来气体进入第二个小室再将其排出，这样依次循环就使鼓轮不断地转动，因每个小室容积固定，因而鼓轮每转一周流过气体量也就一定。

流量计指针旋转一周总体积为2升。

校正湿式气体流量计可用一升容量瓶。

流量计每次测量流过体积为V W 则误差为∆V =1—V W ,实验测量5次，则平均校正系数为C W =WV V∑∑∆; W V ∑为5次测量流过流量计体积之和，流量计实际体积流量V S =V w +C W V W2．实验装置图 如图17—2所示。

图17—2 湿式气体流量计实验装置图3．实验步骤先检查流量计是否水平，并调节好，然后加水，充水量由水位器指示，（无水位器的应见到溢流管活塞处有水溢出）, 检查系统是否漏气。

往高位瓶注水至2/3瓶高，记录流量计指示体积数，然后开启螺旋夹A1使高位瓶的水沿着胶管流入容量瓶中至刻度标线止，排入流量计的气体恰好一升。

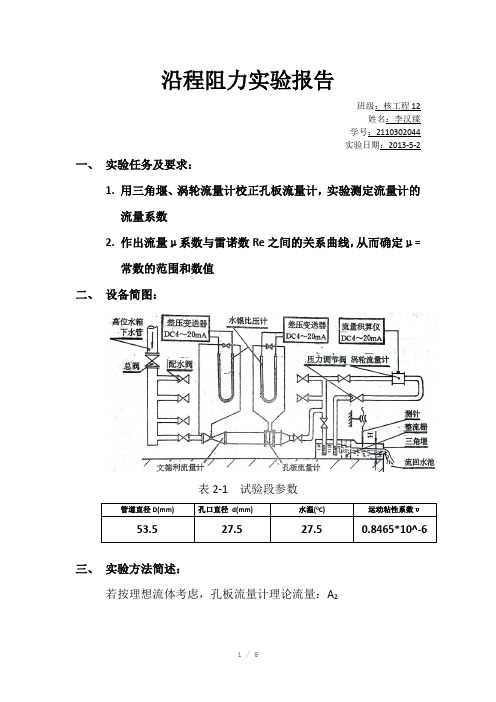

沿程阻力实验报告班级：核工程12姓名：李汉臻学号：2110302044实验日期：2013-5-2一、实验任务及要求：1.用三角堰、涡轮流量计校正孔板流量计，实验测定流量计的流量系数2.作出流量μ系数与雷诺数Re之间的关系曲线，从而确定μ=常数的范围和数值二、设备简图：表2-1 试验段参数三、实验方法简述：若按理想流体考虑，孔板流量计理论流量：A2Q 理论=2√1−(1A 2)2√2g∆h实验中认为更为精确的仪器（三角堰、涡轮流量计）测得的数据更加接近真实值。

从而借此校正孔板流量计，引入修正系数μ。

μ=Q 实际Q 理论考虑粘性影响，则流量系数与雷诺数的关系为μ=f （Re ） 其中：三角堰流量测量：Q =(1.334+0.0205√∆H2.5∆H =12.6∗∆H ′实验数据处理及计算：表4-1 实验测量数据表4-2 数据处理结果四、附图：五、数据结果分析：1、用三角堰校正孔板流量计时，由图线看出在Re大于73000的范围内μ-Re曲线走势接近平稳，μ趋于常数0.596。

从而可依据此曲线在一定雷诺数范围内对孔板流量计进行校正。

2、用涡轮流量计校正孔板流量计时，由图线看出在Re大于48000的范围内μ-Re曲线走势接近平稳，μ趋于常数0.603。

从而可依据此曲线在一定雷诺数范围内对孔板流量计进行校正。

六、讨论及思考问题：1.测压管孔的设置位置对流量系数有什么影响？由于测压管孔的设置的位置不同，在考虑关内沿程阻力损失的情况下，导致不同截面流量测得数据有差别，从而造成流量系数不同。

2.流量计内摩擦损失对流量系数有什么影响？造成流量计读数偏小，进而影响流量系数的测得值偏小。
