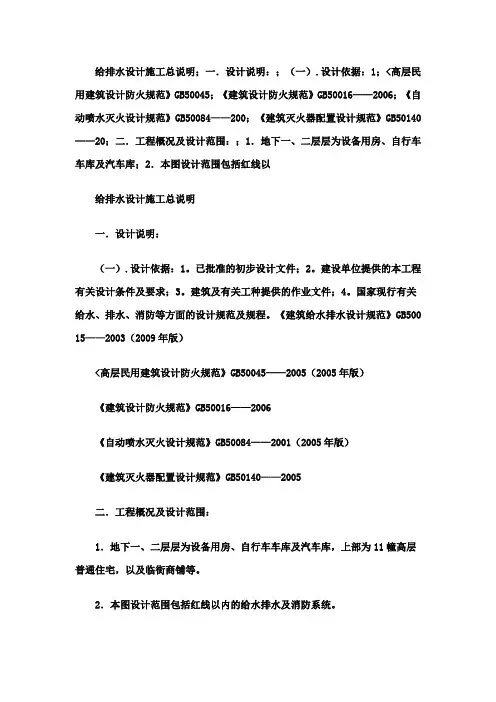

给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；<高层民用建筑设计防火规范》GB50045；《建筑设计防火规范》GB50016——2006；《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140——20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以给排水设计施工总说明一．设计说明：（一）.设计依据：1。
已批准的初步设计文件；2。
建设单位提供的本工程有关设计条件及要求；3。
建筑及有关工种提供的作业文件；4。
国家现行有关给水、排水、消防等方面的设计规范及规程。
《建筑给水排水设计规范》GB500 15——2003（2009年版）<高层民用建筑设计防火规范》GB50045——2005（2005年版）《建筑设计防火规范》GB50016——2006《自动喷水灭火设计规范》GB50084——2001（2005年版）《建筑灭火器配置设计规范》GB50140——2005二．工程概况及设计范围：1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等。
2．本图设计范围包括红线以内的给水排水及消防系统。
三．系统设计：本工程设有生活给水系统、污废水及雨水排水系统、人防给排水系统、消火栓及喷淋给水系统。
1．生活给水系统：1）市政给水管网的供水压力按0。
20Mpa计。
拟从金山路和皇城路市政道路，分别引入管道DN200给水管共本工程生活及消防用水。
2）本工程最高日用水量为2276T/d，最大时用水量为248T/h。
3）生活给水分区：a。
4层及4层以下生活用水由城市管网直接供水。
b。
5~~13层为中1层，14~~22层为中2区，23层以上为高区；分别由设于地下二层的变频加压泵供水。
4）变频供水装置由远传压力表将信号反馈至变频控制柜控制水泵运行。
2．污废水及雨水排水系统：1）室内排水采用污废分流制，室外排水采用雨污分流制。
污水经化粪池预处理，达标后与废水一起排至市政污水管网。
2）住宅楼均设置专用顶气管。
3）屋面雨水按重力流系统设计，设计重现期屋面取2年，室外地面区1年。
4）屋面雨水通过侧墙型或87型雨水斗收集后经室外雨水管排至市政雨水管网。
3．消火栓给水系统：1）本工程按一类高层商住楼进行消防设计，室内消火栓用水量取40L/S，室外消防用水取30L/S，火灾延续时间为2小时。
2）本工程室外消防的二路供水分别引自金山路和皇城路市政道路，引入管管径DN200。
3）室内消火栓用水由集中设置的消防泵房提供，消防泵站设于地下二层消防水泵房内，站内配置一座396T消防水池(其中室内消火栓288T、喷淋108T)及二台一用一备的消火栓给水泵（Q=40L/S、H=145M），9#楼屋顶设有一只18T 消防水箱。
4）本工程高、低区各设4套DN100水泵接合器与室内消火栓系统相连，位置详见总图。
5）消火栓系统设置Q=5L/S、H=25m补压装置一套。
6）消火栓系统竖向分两个区，分区详见各单体消火栓系统图，为控制消火栓栓口出水动压不超过0。
5Mpa，-2~7层及15~22层的消火栓采用减压稳压消火栓，其栓口出水压力取0.25Mpa。
7）消火栓泵可通过消防箱、消控中心及消防泵房中的任一处的启泵按钮控制启泵及报警，同时将信号反馈至消控中心。
4自动喷淋系统：1）本工程在上铺、超市及地下车库设置湿式自动喷水灭火系统；均按中危险II级设计，自动用水设计水量取30L/S，火灾延续时间按1小时计。
2）喷淋系统的消防水池和屋顶水箱与消火栓系统合用。
3）消防泵房内设二台一用一备的喷淋泵（Q=30L/S、H=50m）供整个小区喷淋用水。
4）屋顶水箱（与消火栓系统合用）经减压阀后供自喷系统火灾初期10分钟用水。
5）本工程设3套DN100水泵接合器与室内自喷系统相连，位置详见总图。
6）本工程东、西区分别设一批报警阀组，西区报警阀组设置在地下二层消防水泵房内，共设置7组湿式报警阀；东区报警阀组设置在地下二层生活水泵房内，共设置4组湿式报警阀。
7）喷淋系统不分区，喷头动作时，水流指示器动作向消控中心报警并指示火灾区域，同时湿式报警阀处的压力开关动作启动喷淋泵并发出火灾报警信号。
5．移动式灭火器1）本工程的灭火器配置按中危险等级设置，灭火器按A类或带电火灾的灭火类别设计。
2）采用磷酸铵盐干粉灭火器，中危险级每个配置点灭火器型号为MF/ABC3；每个消火栓箱内配置2只灭火器，不足部分见图。
（四）。
节能节水1． 4层（含4层）以下的生活用水由城市管网直供，5层及以上由变频供水装置供水，以充分利用市政给水管网压力，减小给水设备的能耗。
2．水压大于0。
35Mpa的入户给水支管设置支管稳压减压阀，通过控制用水点水压达到节水的目的。
3．卫生洁具及配套的五金件均要采用符合国家节水标准的产品。
二．施工说明：（一）尺寸标注：1。
图中标高以米计，其他以毫米计。
2。
室内±0.00相当于国家高程408.55米，室内外高差详见各单体一层平面图。
3。
给水、消防、压力排水管等压力流管道注管中心标高，污废水、雨水等重力流重力流管道注管内底标高（穿地下室外墙时注中心标高）。
（二）管材及连接方式：1．室内生活给水管卫生间给水支管 PPR管热熔连接其他DN＞=80 钢塑复合管丝扣连接2．消火栓及喷淋给水管 DN＜100 内外热镀锌钢管丝扣连接DN＞=100 无缝钢管内外热镀锌沟槽式配件连接3．室内污废水排水管有压排水管钢塑复合管丝扣连接主楼污废水立管 PVC-U静音内螺旋管专用配件粘接污废水横支管 PVC-U 粘接排水出户管柔性排水铸铁管承插连接4．室内雨水排水管主楼钢塑复合管丝扣连接裙房高密度聚乙烯（HDPE）管粘接5．水箱、水池溢流、放空管钢塑复合管丝扣连接注：设于外墙面的PNC-U管应采用防紫外线型。
（三）阀门及附件：1．阀门：截止阀（全铜） J11T-16 DN＜=50的生活给水管道闸阀（软密封） Z45X-1.6 DN＞50的生活、消防入户管道弹性坐封闸阀 RVCX 消防、生活水泵吸水管，排水泵出水管蝶阀（手柄式） D型 50＜DN＜=200的室内生活消防给水管道橡胶瓣止回阀 SFCV 生活消防给水管道及排水泵出水管消声缓闭止回阀 HH44X-16 生活、生活、循环冷却水泵出水管水力遥控浮球阀 100X 水池及水箱进水管信号闸阀报警阀前后及水流指示器前自动排气阀 ASRX 给水、消防系统注:阀门的工作压力应与所在的系统相一致。
2．附件及安装1）采用直通式地漏。
2）地漏及卫生洁具均配置水封，且水封高度不应小于50mm. 3）卫生洁具及配套的五金件均应采用节水型产品。
4）管道在穿越沉降缝、伸缩缝及变形缝时均应设置同管径不锈钢波纹伸缩器。
5）高层建筑内明设的D≥110mmPVC-U排水管穿越楼层、防火墙、管道井及管窿时，应在穿越处的管道上设阻火圈。
6）水池水箱通气管、益水管管口设不锈钢防虫网罩，网孔为18-20目。
（四）管道安装：1. 套管及留洞1）管道穿地下室外墙、水池外壁及屋面时应预埋防水套管，其中水池的进水管、水泵的吸水管采用柔性防水套管，其他采用刚性防水套管，预埋管套的规定应注意与套管穿越管道相匹配。
2）管道穿梁、剪力墙及楼板时应预埋套管或预留孔洞，其规格为d+50-10 03)给水立管穿楼面时其套管顶部应高出建筑完成地面20mm，安装在可能积水的楼面时（如卫生间等）其套管顶部应高出建筑完成地面50mm，套管的底部应与楼板底齐平；排水立管穿楼面时其套管顶部应高出建筑完成地面20mm，做法见国标96S406P13.套管与管道之间的缝隙应采用阻燃密实材料及防水填料填实。
4）卫生洁具型号由业主确定，安装留洞根据实样预留（业主未定则按国标暂定）。
5)暗装的消防箱留洞尺寸：1900(高)×800（宽）×240（厚），洞底离地5 0.2．管道敷设1）室内明装管道应尽量贴墙、柱、梁、板安装，并注意美观。
管道交叉时避让原则为有压让无压，小管让大管。
2)排水立管中心离墙面（梁、柱面）的距离（图中已注明者例外）管径 D50 D75 D100 D150尺寸 60 80 100 1203）安装单位应与土建单位及其他专业公司密切配合施工，合理安排施工进度，及时预留孔洞、预埋套管及其他预埋件，对于水管、风管及桥架设置相对密集的场所，应经有关工种现场放样协调后方可施工，以避免造成返工，4）排水管道横管与横管、横管与立管的连接应采用45度斜三通或45度斜四通，立管底部转弯处应设有可靠的固定措施。
5）塑料排水立管每层设一伸缩节，当层高大于或等于4m时，应设两个伸缩节。
6）污水立管偏置时应采用乙字管或两个45度弯头连接，污废水管的弯头非埋地设置时均采用门弯。
7）管道的支吊架应固定在承重结构上，排水横管支吊架间距不大于2米，立管不大于3米，当层高小于或等于4m时，立管中部可设一个固定件。
8）泵房管道采用减震支吊架。
9）吊架内设有阀门处应设活动吊顶，暗装立管有检查口处应设300×300检修孔。
10）所有管道井及管道预留孔洞处待管道安装完毕后应进行防火防水封堵。
11）管道坡度a）塑料排水支管的按标准坡度0。
026施工b）塑料排水干管按以下坡度施工（斜杠下为标准坡度），有条件时应取标准坡度：D75 D100 D150 D200污水 0.015/0.025 0.004/0.02 0.003/0.01 0.003/0.008雨水 0.008/0.02 0.005/0.01 0.005/0.008c)给水管应有0.002的坡度坡向立管或泄水设施；通气管应有0.01的上升坡度坡向通气立管；自喷管网以0.01的坡度坡向末端试水装置或末端试水阀。
d)自动喷淋干管（DN＞=65）上翻处设自动排气阀，管道下弯处泄水设施的设置应符合自喷验收规范的要求。
（五）保温与防腐：1）管道保温：1）设于屋面的冷水类管道须做保温。
设于吊顶内的冷水类管道须做防结露保温。
保温应在完成试压及除锈后进行。
2）保温材料采用橡塑管壳。
屋顶冷水管保温厚度30mm，屋顶管道采用0.5 mm厚铝皮做防水保护层；防结露给水管保温厚度10mm。
2.管道防腐：1）在涂刷底漆前应清除表面的灰尘、污垢、锈斑、焊渣等物。
涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂。
2）管道吊支架及镀锌钢管（含以镀锌钢管为母体的钢塑复合管）丝扣及锌层破坏处除锈后刷面漆前应刷二道防锈漆。
埋地金属管刷二道防锈漆、二道环氧沥青漆。
3）明装管道（含吊顶及管井内的管道）及支吊架面漆按如下要求漆刷：a)卫生间给水管道刷银粉漆二道，其他生活给水管刷浅绿色调和漆二道。
b)外墙面的管道刷与外墙装饰一致的色漆二道。
