塔式起重机安装作业指导书范本【VIP专享】

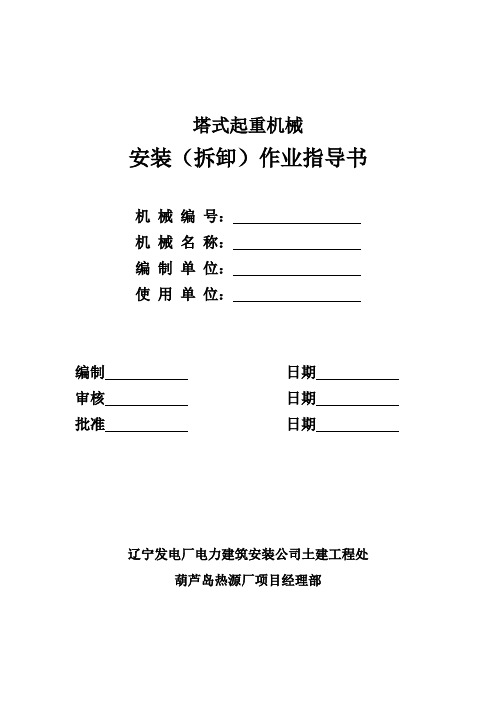

塔式起重机械安装（拆卸）作业指导书机械编号：机械名称：编制单位：使用单位：编制日期审核日期批准日期辽宁发电厂电力建筑安装公司土建工程处葫芦岛热源厂项目经理部交底记录1、设备概况：QTZ40自升塔式起重机是一种可独立或附着使用、液压顶升接高、小车变幅的新型高性能塔机。

其最大起重力矩40TM，最大幅度为42米，起升高度，独立时为31米，附着时为101米。

整机重29.6吨。

塔机架为角钢桁架结构，截面尺寸1.66×1.66米，使用高度时由12节标准节组成。

2、施工组织机构项目经理：王志忱土建项目负责人：王廷飞土建技术负责人：张奎利安全负责人：戈俊文施工部门：土建工程处3、人员资质及工种所有施工人员必须执有国家劳动局颁发的特殊工种操作证，必须经医院体检合格，允许参加高空作业。

起重工：8人电工：3人焊工：2人司机：3人力工：5人4、所需用施工机械及材料5、施工方法及步骤（1）塔机固定使用时起升高度31米，自下而上的组成为：基础、12节标准节、下支座和上回转部分。

先将标准节用螺栓固定于混凝土基础的预埋件上，预埋件上平面的水平度允许差小于或等于被测距离的1/1000然后将两标准节与底架联接好；（2）把液压系统固定在外套架上，将外套架套入联接好的标准节外，并使套架上的卡爪搁在标准节的最下一个踏步上。

（3）在地上将下支座、回转支撑、上转台、司机室、回转机构组装好后，整体起吊，用8个M24高强螺栓安装在安装好的标准节上，并将外套架与下支座用4个销轴联接，调整套架上导轮与标准节间的间隙，使各边间隙在1～2mm间。

（4）将塔顶用吊车吊起，缓缓地置于上转台的上方，对准塔顶下端四个耳板孔与上转台相应的耳板，并注意塔顶的前后方向和臂架方向的一致性，然后用四个联接销轴穿好度锁上葫芦销。

（5）用吊车将平衡吊起后安装在上转台相应的位置，穿好联接销轴。

吊车这时不要向下落钩，应使平衡臂后侧微微向上抬起，装上平衡臂拉杆。

（6）慢慢向下落钩，摘掉吊车吊钩。

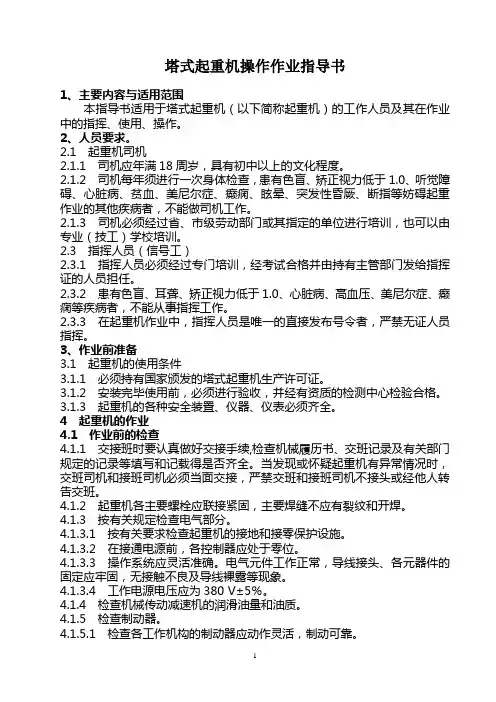

塔式起重机操作作业指导书1、主要内容与适用范围本指导书适用于塔式起重机（以下简称起重机）的工作人员及其在作业中的指挥、使用、操作。

2、人员要求。

2.1 起重机司机2.1.1 司机应年满18周岁，具有初中以上的文化程度。

2.1.2 司机每年须进行一次身体检查，患有色盲、矫正视力低于1.0、听觉障碍、心脏病、贫血、美尼尔症、癫痫、眩晕、突发性昏厥、断指等妨碍起重作业的其他疾病者，不能做司机工作。

2.1.3 司机必须经过省、市级劳动部门或其指定的单位进行培训，也可以由专业（技工）学校培训。

2.3 指挥人员（信号工）2.3.1 指挥人员必须经过专门培训，经考试合格并由持有主管部门发给指挥证的人员担任。

2.3.2 患有色盲、耳聋、矫正视力低于1.0、心脏病、高血压、美尼尔症、癫痫等疾病者，不能从事指挥工作。

2.3.3 在起重机作业中，指挥人员是唯一的直接发布号令者，严禁无证人员指挥。

3、作业前准备3.1 起重机的使用条件3.1.1 必须持有国家颁发的塔式起重机生产许可证。

3.1.2 安装完毕使用前，必须进行验收，并经有资质的检测中心检验合格。

3.1.3 起重机的各种安全装置、仪器、仪表必须齐全。

4 起重机的作业4.1 作业前的检查4.1.1 交接班时要认真做好交接手续,检查机械履历书、交班记录及有关部门规定的记录等填写和记载得是否齐全。

当发现或怀疑起重机有异常情况时，交班司机和接班司机必须当面交接，严禁交班和接班司机不接头或经他人转告交班。

4.1.2 起重机各主要螺栓应联接紧固，主要焊缝不应有裂纹和开焊。

4.1.3 按有关规定检查电气部分。

4.1.3.1 按有关要求检查起重机的接地和接零保护设施。

4.1.3.2 在接通电源前，各控制器应处于零位。

4.1.3.3 操作系统应灵活准确。

电气元件工作正常，导线接头、各元器件的固定应牢固，无接触不良及导线裸露等现象。

4.1.3.4 工作电源电压应为380 V±5％。

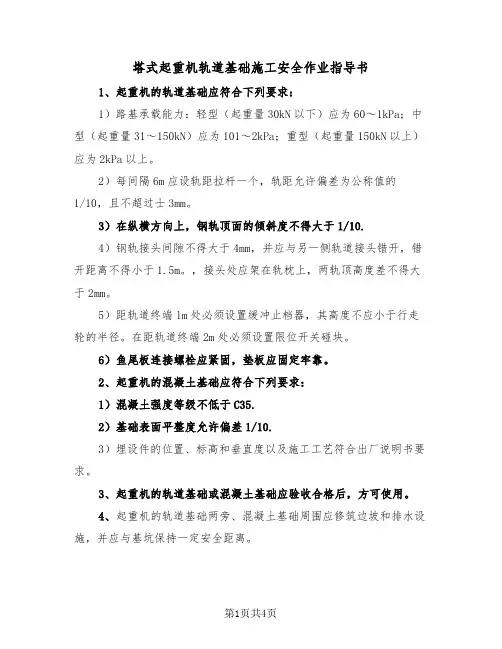

塔式起重机轨道基础施工安全作业指导书1、起重机的轨道基础应符合下列要求：1）路基承载能力：轻型（起重量30kN以下）应为60～1kPa；中型（起重量31～150kN）应为101～2kPa；重型（起重量150kN以上）应为2kPa以上。

2）每间隔6m应设轨距拉杆一个，轨距允许偏差为公称值的1/10，且不超过士3mm。

3）在纵横方向上，钢轨顶面的倾斜度不得大于1/10.4）钢轨接头间隙不得大于4mm，并应与另一侧轨道接头错开，错开距离不得小于1.5m。

，接头处应架在轨枕上，两轨顶高度差不得大于2mm。

5）距轨道终端lm处必须设置缓冲止档器，其高度不应小于行走轮的半径。

在距轨道终端2m处必须设置限位开关碰块。

6）鱼尾板连接螺栓应紧固，垫板应固定牢靠。

2、起重机的混凝土基础应符合下列要求：1）混凝土强度等级不低于C35.2）基础表面平整度允许偏差1/10.3）埋设件的位置、标高和垂直度以及施工工艺符合出厂说明书要求。

3、起重机的轨道基础或混凝土基础应验收合格后，方可使用。

4、起重机的轨道基础两旁、混凝土基础周围应修筑边坡和排水设施，并应与基坑保持一定安全距离。

5、起重机的金属结构、轨道及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大千4.塔式起重机轨道基础施工安全作业指导书（二）一、前言塔式起重机轨道基础施工是起重机安装的重要环节之一，必须根据施工特点和工程要求，科学合理地组织施工过程，确保施工的安全、质量和进度。

本指导书旨在向施工人员传达施工安全的要求和操作规范，以保证施工的安全性。

二、施工前准备1.施工方案的制定：根据工程要求和实际情况制定施工方案，明确施工过程、安全措施和质量要求。

2.人员配备：合理配置施工人员，保证施工任务的顺利完成。

3.工具设备准备：检查和确认所需工具和设备是否齐全，并保证其正常运转。

4.现场准备：对施工现场进行清理和整理，保证施工区域的整洁和安全。

三、施工操作1.确定施工控制区域：根据现场情况划定施工控制区域，设置明显的标志牌和围挡，确保外界人员不得进入施工区域。

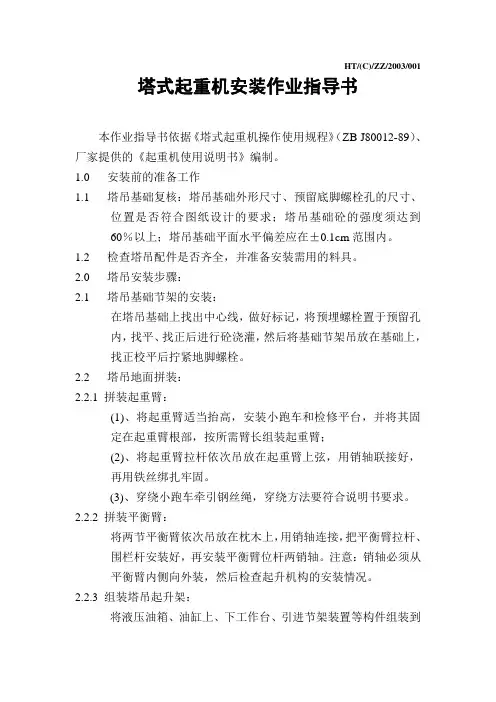

HT/(C)/ZZ/2003/001塔式起重机安装作业指导书本作业指导书依据《塔式起重机操作使用规程》（ZB J80012-89）、厂家提供的《起重机使用说明书》编制。

1.0 安装前的准备工作1.1 塔吊基础复核：塔吊基础外形尺寸、预留底脚螺栓孔的尺寸、位置是否符合图纸设计的要求；塔吊基础砼的强度须达到60％以上；塔吊基础平面水平偏差应在±0.1cm范围内。

1.2 检查塔吊配件是否齐全，并准备安装需用的料具。

2.0 塔吊安装步骤：2.1 塔吊基础节架的安装：在塔吊基础上找出中心线，做好标记，将预埋螺栓置于预留孔内，找平、找正后进行砼浇灌，然后将基础节架吊放在基础上，找正校平后拧紧地脚螺栓。

2.2 塔吊地面拼装：2.2.1 拼装起重臂：(1)、将起重臂适当抬高，安装小跑车和检修平台，并将其固定在起重臂根部，按所需臂长组装起重臂；(2)、将起重臂拉杆依次吊放在起重臂上弦，用销轴联接好，再用铁丝绑扎牢固。

(3)、穿绕小跑车牵引钢丝绳，穿绕方法要符合说明书要求。

2.2.2 拼装平衡臂：将两节平衡臂依次吊放在枕木上，用销轴连接，把平衡臂拉杆、围栏杆安装好，再安装平衡臂位杆两销轴。

注意：销轴必须从平衡臂内侧向外装，然后检查起升机构的安装情况。

2.2.3 组装塔吊起升架：将液压油箱、油缸上、下工作台、引进节架装置等构件组装到爬升架上。

2.2.4 将转盘、围栏杆件组装成一个整体。

2.2.5 将塔顶与回转塔身用销轴连接。

2.3 吊装：2.3.1 将标准节架与塔吊基础架连接，标准节数量应与说明书一致，标准节中有踏步的一边应同平衡臂方向一致。

2.3.2 将爬升架吊起套在已装好的标准节上，油缸一边应对正塔身踏步的一边。

2.3.3 将转盘吊起安装在塔身上，紧固联接螺栓。

2.3.4 将塔顶吊起，用高强度螺栓联接回转塔身与上支座上，限制器方向与起重臂方向一致。

2.3.5 接塔机电源线及旋转盘电器线路。

2.3.6 吊装平衡臂：用两根12m(φ21.3mm)的麻绳系在平衡臂端，以便在吊装中导向。

FZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 1/28目录1 目的2 使用范围3 编制依据4 工程概况及主要工程量5 劳动力计划和组织分工6 主要机械及工器具7 安装所需的材料8 施工进度8 施工准备9 作业程序10 作业方法、工艺要求及质量标准11 工序交接及成品保护12 安全和文明施工措施13 安全保证体系和文明施工措施14 附图1.目的2.使用范围本作业指导书适用于**工程**机组**塔式起重机的安装、试吊作业。

3.编写依据3.1 **塔式起重机随机图纸及说明书3.2 《**工程**标段建筑及安装工程施工组织总设计》3.3 《塔式起重机》GB/T5031-2008中华人民共和国国家标准3.4 《建筑施工安全检查标准》JGJ59-19993.5 《机械设备安装工程施工及验收通用规范》GB50278-98 中华人民共和国建设部 1998年12月1日3.6《特种设备安全监察条例》国务院549号令3.7《特种设备作业人员监督管理办法》国家质量监督检验检疫总局第70号3.8《起重机械监督检验规程》国家质量监督检验检疫总局3.9 《起重机械安全监察规定》国家质量监督检验检疫总局92令（2007年6月1日执行）3.10《起重机械安装改造重大维修监督检验规》（TSGQ7016-2008）3.11《江苏省特种设备安全监察条例》3.12《电力建设起重机械安全监督管理办法》国家电网公司3.13《起重机安全使用第3部分：塔式起重机》ISO12480-3:20053.14《起重机检查第3部分：塔式起重机》 ISO 9374--3: 20023.15国家建设部 166号令《建筑起重机械安全监督管理规定》（2008年6月1日执行）；3.16《塔式起重机安全规程》中华人民共和国国家质量监督检验检疫总局GB5144-20063.17《塔式起重机操作使用规程》JG/T100-19994.工程概况及主要工程量4.1 工程概况：PAGEFZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 3/284.2 塔式起重机械各部分重量如下：6 主要机械及工器具PAGEFZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 5/287 安装所需的材料9．1 基础准备9．2 技术准备：9．3 现场条件准备10 作业程序11 作业方法、工艺要求及质量标准12 工序交接及成品保护13 安全保证体系和文明施工措施13.1 安全保证体系13．2 参加组合安装人员，高空作业者必须经医院检查合格方可。

目录1.工程概况2.安装前的准备工作3.塔机的安装4.人员分工5.安全保证措施6.文明施工要求7.塔吊的运行8.附图9.职业健康安全风险控制计划表1、工程概况1.1本工程为化学水处理室，本工程平面为L 形布置，现场场地标高约为-0.4m （相对标高）。

上部为单层和多层框架结构。

1.2为满足本工程施工需要，拟在化水车间安装一台QTZ40的塔式起重机，作为工程施工垂直运输机械。

2、安装前的准备工作2.1准备安装机械以及足量的铁丝、杉木、钢丝绳、绳夹等常用工具。

2.2塔吊安装配置一台25T 的轮式吊车。

3、塔机的安装3.1根据电厂一期工程<<岩土工程勘察报告(修订)>>,本工程所处地地基承载力为5吨/平方米, 针对本工程地基的具体情况，结合选用塔吊（型号QTZ40）的技术参数，为确保塔吊设备安装后能正常、安全使用。

决定采用喷粉桩加固地基处理，使复合地基实际承载力满足要求。

计算如下：3.1.1采用水泥粉喷桩直径500㎜；3.1.2塔吊基础尺寸4150×4150×1200（高）；塔吊基础底标高定为-2.00米. 3.1.3按10%置换率，则设桩数为9根；桩长为10米;3.1.4复合地基实际承载力计算：式中ksz f .___复合地基最终实际承载力值;k s f .__桩间天然土地基承载力标准值; =5t/㎡n __总桩数; =9Af nA A nR f k s p k k sz ..)(-+=k R __单桩承载力; =0.5×3.14×10×20×103 A__基础总面积; =4.15×4.15p A __单桩截面积; =0.25×0.25×3.14根据国电铜陵电厂一期工程岩土工程勘察报告(修订)22.17105)196.0922.17(1014.35.01020943.⨯⨯⨯-+⨯⨯⨯⨯⨯=k sz f=20㎡结论：满足要求塔吊基础为C25混凝土浇筑，基础尺寸为4.15m*4.15m*1.20m ，内配2级Φ25的双层双向＠200的钢筋网，架立筋为2级Φ25＠500，架立筋与上下层钢筋网应拉结钢筋，埋设16根M55的高强度螺栓与塔身底架固定。

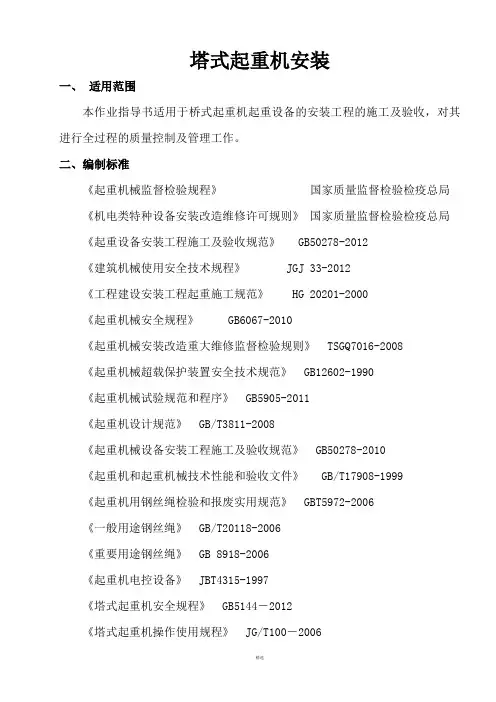

塔式起重机安装一、适用范围本作业指导书适用于桥式起重机起重设备的安装工程的施工及验收，对其进行全过程的质量控制及管理工作。

二、编制标准《起重机械监督检验规程》国家质量监督检验检疫总局《机电类特种设备安装改造维修许可规则》国家质量监督检验检疫总局《起重设备安装工程施工及验收规范》 GB50278-2012《建筑机械使用安全技术规程》 JGJ 33-2012《工程建设安装工程起重施工规范》 HG 20201-2000《起重机械安全规程》 GB6067-2010《起重机械安装改造重大维修监督检验规则》 TSGQ7016-2008《起重机械超载保护装置安全技术规范》 GB12602-1990《起重机械试验规范和程序》 GB5905-2011《起重机设计规范》 GB/T3811-2008《起重机械设备安装工程施工及验收规范》 GB50278-2010《起重机和起重机械技术性能和验收文件》 GB/T17908-1999《起重机用钢丝绳检验和报废实用规范》 GBT5972-2006《一般用途钢丝绳》 GB/T20118-2006《重要用途钢丝绳》 GB 8918-2006《起重机电控设备》 JBT4315-1997《塔式起重机安全规程》 GB5144－2012《塔式起重机操作使用规程》 JG/T100－2006《塔式起重机》 GB/T5031-2008三、施工准备3.1技术准备：3.1.1图纸审核3.1.1.1为了使施工人员充分领会设计意图，熟悉设计内容，正确按图纸施工，确保工程质量，避免返工浪费，必须在工程开工前由现场技术负责人组织施工人员对图纸进行会审。

熟悉随机设备带来的全套起重机械图纸、说明书、质量证明书、强度计算书等技术文件。

一方面对全部技术资料和设计文件内容、数量进行审查，另一方面为了解起重机械结构的特点、工程量、起重机械各部位的关系及技术要求。

3.1.1.2图纸会审的重点:1. 熟悉技术文件，设计图纸和有关资料。

塔式起重机安装作业指导书一、引言塔式起重机是一种用于高空作业的重型机械设备，广泛应用于建筑工地、港口码头等领域。

为了确保塔式起重机的安全、高效运行，正确的安装是至关重要的。

本文将详细介绍塔式起重机的安装作业指导，以帮助操作人员正确、有效地进行安装工作。

二、安装前的准备工作1. 确定安装位置：根据工地的布局和实际需求，选择合适的位置安装塔式起重机。

同时要确保安装位置坚固稳定，能够承受起重机的重量和工作负荷。

2. 检查设备完整性：在安装前，要对塔式起重机及其配件进行全面检查，确保设备完好无损，并排除任何可能影响安全的问题。

3. 制定安全预案：在安装前，要制定详细的安全预案，包括作业流程、安全措施、紧急救援等内容，并提前与相关人员进行沟通和培训。

三、塔式起重机安装步骤1. 安装基础：首先要进行塔式起重机的基础安装。

根据设备的要求，进行地基的开挖和混凝土浇筑，确保基础牢固稳定。

2. 安装塔身：安装完基础后，开始安装塔身。

根据起重机的高度和型号，按照设备说明书的要求，逐节安装塔身，并使用螺栓进行固定。

3. 安装起重臂：安装完塔身后，进行起重臂的安装。

根据起重机的型号和工作需求，选择合适的起重臂，并按照设备说明书的要求进行安装。

4. 安装配重：根据起重机的工作负荷和平衡要求，安装相应的配重，以确保起重机的稳定性和安全性。

5. 安装驱动系统：安装起重机的驱动系统，包括电机、齿轮箱等。

确保驱动系统的正常运转，并进行必要的调试和检测。

6. 连接电气系统：连接起重机的电气系统，包括供电线路、控制系统等。

确保电气系统的安全可靠，并进行必要的测试和调试。

7. 安装安全设施：安装起重机的安全设施，包括限位器、安全防护网等。

确保起重机在运行过程中能够及时发现并避免潜在的安全风险。

四、安装后的检查与调试1. 检查固定情况：对已安装的起重机进行全面检查，确保各部件的固定情况良好，不存在松动或脱落的现象。

2. 进行测试运行：进行起重机的测试运行，包括起吊试验、回转试验等，以验证设备的正常运行和性能。

塔式起重机施工作业指导书一、载荷限制装置1、应安装起重量限制器并应灵敏可靠。

当起重量大于相应档位的额定值并小于该额定值的110%时，应切断上升方向上的电源，但机构可作下降方向的运动；2、应安装起重力矩限制器并应灵敏可靠。

当起重力矩大于相应工况下的额定值并小于该额定值的110%应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。

二、行程限位装置1、应安装起升高度限位器，起升高度限位器的安全越程应符合规范要求，并应灵敏可靠；2、小车变幅的塔式起重机应安装小车行程开关，动臂变幅的塔式起重机应安装臂架幅度限制开关，并应灵敏可靠；3、回转部分不设集电器的塔式起重机应安装回转限位器，并应灵敏可靠；4、行走式塔式起重机应安装行走限位器，并应灵敏可靠。

三、保护装置1、小车变幅的塔式起重机应安装断绳保护及断轴保护装置，并应符合规范要求；2、行走及小车变幅的轨道行程末端应安装缓冲器及止挡装置，并应符合规范要求；3、起重臂根部绞点高度大于50m 的塔式起重机应安装风速仪，并应灵敏可靠；4、当塔式起重机顶部高度大于30m 且高于周围建筑物时，应安装障碍指示灯。

四、吊钩、滑轮、卷筒与钢丝绳1、吊钩应安装钢丝绳防脱钩装置并应完整可靠，吊钩的磨损、变形应在规定允许范围内；吊钩严禁补焊，有下列情况之一的应予以报废：（1）表面有裂纹。

（2）挂绳处截面磨损量超过原高度的10%。

（3）钩尾和螺纹部分等危险截面及钩筋有永久变形。

（4）开口度比原尺寸增加15%。

（5）钩身的扭转角超过10°.2、滑轮、卷筒应安装钢丝绳防脱装置并应完整可靠，滑轮、卷筒的磨损应在规定允许范围内；滑轮有下列情况之一的应予以报废：（1）裂纹或轮缘破损。

（2）轮槽不均匀磨损大3mm。

（3）滑轮绳槽壁厚磨损量达原壁厚的20%。

（4）铸造滑轮槽底磨损达钢丝绳原直径的30%；焊接滑轮槽底磨损达钢丝绳原直径的15%。

3、钢丝绳的磨损、变形、锈蚀应在规定允许范围内，钢丝绳的规格、固定、缠绕应符合说明书及规范要求。

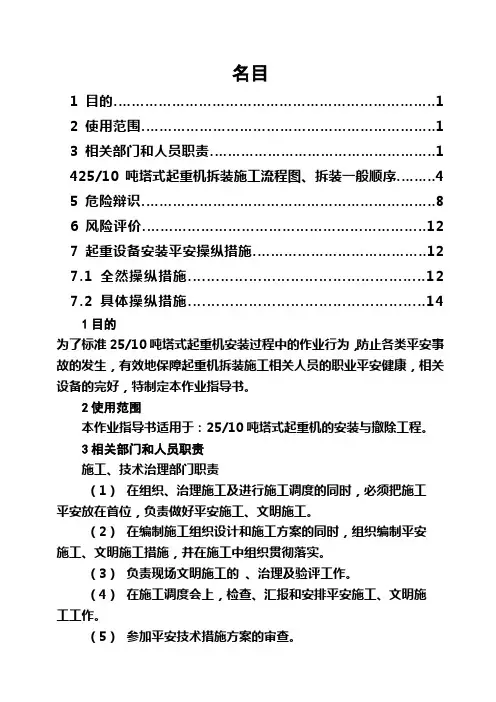

名目1目的 (1)2使用范围 (1)3相关部门和人员职责 (1)425/10吨塔式起重机拆装施工流程图、拆装一般顺序 (4)5危险辩识 (8)6风险评价 (12)7起重设备安装平安操纵措施 (12)7.1全然操纵措施 (12)7.2具体操纵措施 (14)1目的为了标准25/10吨塔式起重机安装过程中的作业行为，防止各类平安事故的发生，有效地保障起重机拆装施工相关人员的职业平安健康，相关设备的完好，特制定本作业指导书。

2使用范围本作业指导书适用于：25/10吨塔式起重机的安装与撤除工程。

3相关部门和人员职责施工、技术治理部门职责（1）在组织、治理施工及进行施工调度的同时，必须把施工平安放在首位，负责做好平安施工、文明施工。

（2）在编制施工组织设计和施工方案的同时，组织编制平安施工、文明施工措施，并在施工中组织贯彻落实。

（3）负责现场文明施工的、治理及验评工作。

（4）在施工调度会上，检查、汇报和安排平安施工、文明施工工作。

（5）参加平安技术措施方案的审查。

（6）参加平安施工大检查，参加事故的调查处理工作。

施工机械治理部门职责（1）认真贯彻执行施工机械治理和平安工作规程的有关规定，负责做好施工机械用、管、修过程中的平安监督、治理工作。

（2）负责组织编制施工机械平安操作规程；负责组织机械操作工的平安技术教育、培训。

（3）组织施工机械的定期技术检验和性能试验。

（4）参与平安技术措施方案中施工机械工程的审查，并负责工程完成后的检查、验收工作。

（5）定期进行施工机械平安大检查，及时解决存在的咨询题。

（6）负责施工机械事故的调查、分析、统计报告。

（1）工程经理是本工程平安施工的第一责任者，对本工程的平安施工负直截了当领导责任。

（2）认真贯彻执行国家有关平安生产的方针、政策、法令、和上级有关。

（3）在方案布置检查总结评选施工的同时，把平安工作贯穿到每个施工环节，在确保平安的前提下组织施工。

（4）负责组织对开工前的平安施工条件进行检查与落实，对重要部位的施工，应亲临现场监督施工。

塔吊安装及拆卸作业指导书1.0搭吊的安装：1.1安装前的准备工作：1.1.1进行装配前应考虑装配所需的空间尺寸，然后定出准确位置。

1.1.2在安装塔吊前，应检查各个装配部件是否都已准备齐全。

1.1.3检查塔吊的基础是否符合图纸的设计要求，测量基础埋设件与塔吊连接的尺寸是否符合图纸的要求。

1.2立塔：1.2.1安装塔身第一节：利用工地吊车将已组装好的塔身节第一节安装在固定支座上，用4×2只销轴连接塔身第一节和固定支脚，并用安全销锁住。

1.2.2安装驾驶室节：吊装导轨，并用销子固定在回转支承下面，使用四根吊索将其吊钩挂在驾驶室的吊耳上，将驾驶节吊成垂直，再在其上系一根引绳，以便在提升过程中导向；吊起驾驶室节，并与塔身第一节对上，用8根销轴将回转支承与塔身第一节联起来，再用四根销子和开口销将这些轴销锁住。

1.2.3将4m长的吊索挂在塔头上，提到需要的高度，然后缓缓下落，使塔头支脚能对齐驾驶节顶前耳座，装入轴销并用开口销锁住，塔头到位后，用连杆将塔头拉住。

1.2.4装配起重臂及平衡臂：1.2.4.1装配平衡臂：在地面上，用4×1轴销将平衡臂端节（1）和平衡臂根节（2）组装起来，在臂端节和臂根节之间连接走道（4），将平衡臂起重托架（5）吊装到平衡臂端，安装时使用4×1轴销，并按详图组装走道，装上两侧护栏，护栏之间用卡(7)连接，并在(8)处插入护栏竖杆，并用开口销锁住，然后装上端部护栏，用4×1轴销按图将其固定，并在（1）轴将其锁住。

1.2.4.2装配起重臂：将起重臂根部适当抬高使小车能安装上去，装上带检修平台的小车，并将其固定在起重臂根部，按所需臂长组装起重臂节，将托架固定在起重臂上弦杆上，然后按图装上其它部件。

1.2.4.3平衡臂的整体吊装：吊装平衡臂需用12m长吊索两根（φ21.3mm)，将吊索挂在平衡臂端节的四个规定点上，将平衡臂从地面吊起，同时注意吊物是否平衡，吊起后使平衡臂略向前倾，到位后穿上两个下轴销（2），并用开口销锁住，下放平衡臂以便销上两个销轴（3）并插上开口销，平衡臂安装就位后即可拆去吊具（1）。

J/GC012编写内容一、工程概况二、编制依据三、开工条件四、施工技术措施五、质量标准六、安全文明施工策划与管理七、验算：1）钢丝绳选用验算2)基础承载力验算3）PHC管桩桩长安全验算4)单桩轴向承压验算八、强制性条文九、风险控制计划表十、环境控制计划表附：塔吊基础配筋图现场平面布置图一、工程概况国电泰州发电有限公司二期周值班楼工程，根据工程的施工组织设计要求和实际施工需要，在周值班楼南面10米处安装一台QTZ40塔式起重机，初装高度为30米。

塔吊基础为PHC-500（95)AB管桩，桩直径为500mm。

QTZ40塔式起重机最大有效幅度为47.0米，最大起重力距为438KN.M，起升高度为30米,该机自重21。

46t，总装机容量25.82KW.QTZ40塔式起重机的安装需一台25t汽车吊即可。

二、编制依据2.1 《施工技术方案管理》（WP—PM007）2.2《QTZ40塔式起重机使用说明书》2。

3《塔式起重机混凝土基础工程技术规程》JGJ/T187—20092.4《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196—20102.5《塔式起重机设计规范》GB/T13752-19922。

6《建筑地基基础设计规范》GB50007—20112.7《施工现场临时用电安全技术规范》JGJ46—20052.8《起重机安全规程》GB6067—20102。

9《机械设备安装工程施工及验收规范》 GB50231—20092.10《建筑机械使用安全技术规程》JGJ33-20122.11《起重工操作规程》9YB4112—802。

12《电力建设安全工作规程第1部分：火力发电厂》（DL5006。

1-2002）三、开工条件3。

1 QTZ40塔式起重机基础已经过验收,具备安装条件。

3。

2现场满足25吨汽车吊能够进场到位。

3。

3安装现场场地能够堆放一定数量的构件。

3。

43.5机具、仪器配备全站仪一台，一台25吨汽车吊,准备吊装机械以及足量的铁丝、铁质道板、钢丝绳、绳夹、安全带等常用工具.25T汽车吊基本性能:外型尺寸(长×宽×高）：12000×2500×2800，自重：12000Kg，主臂：10～25米，最大起重量：25吨，转弯半径：最小10。

塔式起重机械安装拆卸施工作业指导书编号：版号：编制：审核：批准：目录编制说明 (1)1技术交底 (2)2编制施工技术方案 (2)3开工申报 (2)4．塔式起重机的安装与拆卸 (3)4．1安装前的准备工作 (3)4．2安装步骤：(当天风力不得超过四级) (3)4．3塔身标准节的安装(见图4-9、图4-10) (8)4．4安全装置的调整 (11)4．5塔机的拆卸 (13)5、塔式起重机附着式工作状态的安装与拆卸。

(14)5．1塔式起重机附着式工作状态 (14)5．2安装前的准备工作。

(15)5．3附着尺寸(见附图1的附着式) (15)5．4附着架(见图5—1) (15)5．5附着架的安装与使用(见图5-1) (16)塔机的拆卸程序与安装时相反。

(16)附录A (17)附录B (18)附录C (19)编制说明1 概述为了提高我公司塔式起重机械安装的质量管理水平，特制定本作业指导书。

本作业指导书主要适用于塔式起重机的安装和拆卸作业。

2 编制依据1)起重机械监督检验规程2)GB 6067-1985 起重机械安全规程3)GB 5144-1994 塔式起重机安全规程4)GB/T 9462-1999 塔式起重机技术条件5)JG/T5112-1999 塔式起重机钢结构制造与检验1技术交底技术交底由技术组组织项目有关人员参加，技术交底以会议纪要作为记录，有关施工要求应编入施工技术文件或技术交底卡中。

2编制施工技术方案施工技术人员编写轻小型起重机械施工技术方案，由各级审批通过后对施工人员进行详细的技术交底，并做好记录。

方案应包括以下基本内容：a)工程概况；b)工程内容；c)劳动力组织（人员分工）；d)施工机具设备和测试器具；e)安装工艺流程（或框图）；f)工艺步序；g)吊装方案（吊装应详细描述）；h)质量要求；i)技术交底及安全措施；j)施工进度（工期安排）；k)试运转；l)交工验收；m)其他。

3开工申报技术组按照特种设备监督检验所的有关要求，办理开工申报，取得安装许可后方可安装。

固定型自升式塔式起重机安装与拆卸作业指导书一、适用范围本指导书适用于型号为FO/23B、F0/23C、C6018固定型自升式塔式起重机（以下简称塔机）在使用现场的安装（含顶升、附墙）和拆卸作业。

二、从业许可制度1、安装单位：安装单位必须具备由建设行政主管部门颁发的相应的建筑工地塔机安装工程专业承包资质和安全生产许可证，并按规定承揽相应的安装业务。

2、作业人员：建筑工地塔机作业人员（包括安装拆卸工、起重机司机和起重信号工等），必须取得国家建设行政主管部门统一格式的特种设备作业人员证，方可上岗作业。

三、安装单位安装前的工作内容1、审核塔机的特种设备制造许可证、产品质量合格证明、安装及使用维护说明、监督检验证明、定期检验证明等文件是否齐全有效；2、审核辅助起重机械的定期检验证明和使用说明书等文件齐全有效；3、根据塔机技术要求、施工现场环境、设备状况以及辅助起重机械条件和有关技术标准制定专项安装施工方案和技术措施，并由安装单位技术负责人审批签字；4、对塔机的零部件及辅助起重机械进行检查验收，由安装单位技术负责人签字;5、按照安全技术规范及说明书的有关要求对建筑工地起重机械及现场条件进行检查，发现有影响安装活动的隐患应及时排除。

四、安装方案的拟定与审批塔机在使用现场安装之前，须先拟定安装方案书。

方案书的拟定，旨在根据建筑施工现场的建筑物结构形式、环境条件、现场的施工组织设计和塔机的基本技术参数，拟定塔机的现场安装定位点、参数及安装作业工艺流程、工艺措施及安全与技术保证措施等，使塔机的安装作业纳入质量、安全受控状态。

方案书的拟定由工程项目及塔机安装单位技术负责人协商，确定方案内容及编写分工，编写完毕后由工程项目技术负责人汇总、经公司总工程师及机械材料部审批后报上级监管部门批准执行。

五、塔机有关安装的基本参数F0/23B安装的基本参数:1、塔身横截面尺寸：2* 2（m）2、吊臂至回转中心最大长度：51.7m3、吊臂安装长度：30、30、40、45、50（m）4、平衡臂至回转中心长度：12（m)5、塔身安装最大及最小安装高度：Hmax=203.8（m）,Hmin=8.8（m）6、塔身最大自立高度：59.8（m）7、塔身标准节长度：3（米／节）8、额定起重量：10（t）（吊距不大于14米时）2.3（t）（50米臂端）9、附着（1）首道附着最大高度：48（m）（2）附着间最大间距高度：36（m）（3）附着上方允许最大悬臂高度：45（m）10、地脚锚固型式：基脚预埋式11、基础：（1）选用不同基础型式时所允许的最大自立高度、产生的最大支反力、要求的最大地耐力如下表（详细情况可参见说明书）。
