电线电缆知识大全

（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电线电缆基本知识1．什么叫电线电缆用于传输电能、信息和实现电磁能转换的产品2．电线与电缆的区分电线电缆电线：额定电压低、结构比较简单、规格比较小电缆：电线的反之。

没有明确的界线，一般为俗称3．电线电缆的分类电线电缆按用处分三类：（1）电力电线电缆——电力系统采用的电线电缆产品主要有架空裸电线、电力电缆、电力设备用电气装备电线电缆等。

（2）通讯电线电缆———用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、或其他复合电缆等。

（3）电磁线——用于实现电磁能转换的线缆，漆包线、丝包线。

按电线电缆行业内的类别分五类：（1）裸电线——纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等、接地软线。

（2）电力电缆——有绝缘、铠装、护层（五芯以下，结构复杂），产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

（3）电器装备电缆——品种规格繁多，应用范围广泛，一般是用电终端的电器设备,使用电压在1kV及以下较多，耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

（4）通讯电缆——两芯的电话线到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品规格尺寸通常较小而均匀，制造精度要求高。

（5）电磁线——主要用于各种电机、仪器仪表等。

二、常用电线电缆的标准代号GB—国家标准；JB—机械部标准；SJ—电子不标准；YD—邮电部标准；GY—广电部；/T－为推荐标准UL—美国;VDE—德国;BS—英国;JIS—日本GB/T19666-2005PVC塑料电线GB 5023-1997 JB8734-1998 P）；阻燃系列电线电缆GB/T19666-2005；无卤低烟电线JB/T10941-2004；公路车辆用电线JB/T 8139-1999；室内电话线YD/T840-1996；一般用途射频同轴电缆GB/T14864-1993、JB/T10941-2004；网络线YD/T1019-1999；电缆的导体GB 3956-1997三、电线电缆的结构与材料1．电缆的结构电线电缆产品绝大多数是截面（横断面）形状完全相同（忽略因制造而产生的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。

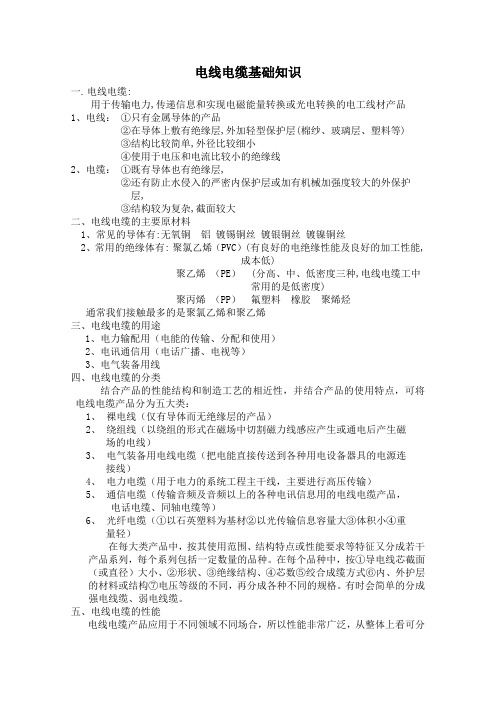

电线电缆基础知识一. 电线电缆:用于传输电力,传递信息和实现电磁能量转换或光电转换的电工线材产品1、电线：①只有金属导体的产品②在导体上敷有绝缘层,外加轻型保护层(棉纱、玻璃层、塑料等)③结构比较简单,外径比较细小④使用于电压和电流比较小的绝缘线2、电缆：①既有导体也有绝缘层,②还有防止水侵入的严密内保护层或加有机械加强度较大的外保护层,③结构较为复杂,截面较大二、电线电缆的主要原材料1、常见的导体有:无氧铜铝镀锡铜丝镀银铜丝镀镍铜丝2、常用的绝缘体有: 聚氯乙烯（PVC）(有良好的电绝缘性能及良好的加工性能,成本低)聚乙烯（PE） (分高、中、低密度三种,电线电缆工中常用的是低密度)聚丙烯（PP）氟塑料橡胶聚烯烃通常我们接触最多的是聚氯乙烯和聚乙烯三、电线电缆的用途1、电力输配用（电能的传输、分配和使用）2、电讯通信用（电话广播、电视等）3、电气装备用线四、电线电缆的分类结合产品的性能结构和制造工艺的相近性，并结合产品的使用特点，可将电线电缆产品分为五大类：1、裸电线（仅有导体而无绝缘层的产品）2、绕组线（以绕组的形式在磁场中切割磁力线感应产生或通电后产生磁场的电线）3、电气装备用电线电缆（把电能直接传送到各种用电设备器具的电源连接线）4、电力电缆（用于电力的系统工程主干线，主要进行高压传输）5、通信电缆（传输音频及音频以上的各种电讯信息用的电线电缆产品，电话电缆、同轴电缆等）6、光纤电缆（①以石英塑料为基材②以光传输信息容量大③体积小④重量轻）在每大类产品中，按其使用范围、结构特点或性能要求等特征又分成若干产品系列，每个系列包括一定数量的品种。

在每个品种中，按①导电线芯截面（或直径）大小、②形状、③绝缘结构、④芯数⑤绞合成缆方式⑥内、外护层的材料或结构⑦电压等级的不同，再分成各种不同的规格。

有时会简单的分成强电线缆、弱电线缆。

五、电线电缆的性能电线电缆产品应用于不同领域不同场合，所以性能非常广泛，从整体上看可分为以下几点：1、电性能良好的导电性能绝缘性能传输性能（①高频传输特性②抗干扰性③信号延时传输特性）2、机械性能①抗拉强度②伸长率③弯曲性④弹性⑤柔软性⑥耐磨性⑦耐机械力冲击性3、热性能①耐温性②工作温度4、耐腐蚀和耐气候性能5、老化性能：在外加因素的作用下或外界气候条件作用下，产品及其组成材料保持其原有性能的能力。

电缆基本知识大全一、电线电缆基本简介电线电缆：通常是由几根或几组导线[每组至少两根]绞合而成的，类似绳索。

每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。

多用于传输、分配电能或传送电信号。

电线电缆主要由以下4部分组成1、导电线芯：用高电导率材料(铜或铝)制成。

根据敷设使用条件对电缆柔软程度的要求，每根线芯可能由单根导线或多根导线绞合而成。

2、绝缘层：用作电缆的绝缘材料应当具有高的绝缘电阻。

电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。

3、密封护套：保护绝缘线芯免受机械、水分、潮气、化学物品、光等的损伤。

对于易受潮的绝缘，一般采用铅或铝挤压密封护套。

4、保护覆盖层：用以保护密封护套免受机械损伤。

一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外(称铠装电缆)，铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。

为了避免钢带、钢丝受周围媒质的腐蚀，一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。

二、电线电缆规格电线电缆规格就是电线电缆的芯数和截面尺寸的表示法的含义。

电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体产品。

三、电线电缆应用分类(一)按绝缘材料分类，例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。

(二)按用途分类，分为电力电缆、通信电缆和控制电缆等。

分别应用于电力系统、信息传输系统、机械设备、仪器仪表系统。

1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

电线电缆各大类产品简介一、裸电线与裸导体制品（一）仅有导体而无任何绝缘层的线缆产品称为“裸电线与裸导体制品”。

为了保证电流沿导线方向流动与电气安全，在安装时必须设置与线路电压相适应的外部绝缘，如空间间隔、绝缘子支撑等。

因此本类产品本身不标明“使用电压”。

本类产品的技术学科是对具有高导电、高强度、高耐热、耐腐蚀、耐磨耗等特性的导电金属材料进行研究开发，以及以有色金属压力加工（热轧、冷拉拔、绞合等）工艺技术与装备，导电合金的配制，高纯度有色金属的冶炼、改性等研究和工艺技术开发等。

（二）按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。

此类产品大部分作为供给下一道制作电线电缆产品作为材料使用。

2，裸绞线这是本大类产品中的主导产品，由于总是架设在电杆上，习惯上称为架空导线。

架空导线本身不分电压等级，即从低压、中压、高压乃至超高压原则上都可以用同一系列的导线。

但330——500kv级，对导线外径大小及表面的光洁度有特殊要求，以减少导线表面电晕（即电场使周围局部空气电游离，会增大线路损耗）。

架空导线结构虽然简单，但其作用却极为重要。

在电力网络中，其线路长度占了总量的90％以上，特别是110kv——500kv高压输、配电线路中更是占了绝大多数。

裸绞线从结构组成上可以分为三种。

一种是以单一金属材料的单线绞制而成，如铝绞线、铜绞线、铝合金绞线等；另一种是以钢绞线为芯线以增加承拉强度，外面绞上一层或几层铝线或铝合金线的钢芯铝绞线；第三种是以双金属单线绞制而成的绞线，如铝包钢绞线。

钢芯铝绞线是使用最广泛的品种，由于有了钢芯承受悬挂在电杆上的拉力，可以增大电杆间距以减少投资（特别是高压线路）并延长导线寿命、增强安全性。

敷设线路周围如有腐蚀气体（如海边的盐雾、化工厂地区），则应采用涂有防腐涂料的防腐型钢芯铝绞线。

电线电缆专业知识大全一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。

电线电缆知识大全第一章、电线电缆分类一、裸电线及裸导体制品1、定义：纯的导体金属，无绝缘及护套层，包括铜线、铝线、架空绞线、各种型线。

2、分类：裸单线、裸绞线、软接线、型线和型材。

3、用途：主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接等用。

4、加工工艺：主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

二、电力电缆1、定义：用于传输和分配电能的电缆。

2、分类：2.1按电压等级分低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用中低压电缆：（一般指35KV及以下）聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等高压电缆：（一般为110KV及以上）聚乙烯电缆和交联聚乙烯绝缘电缆等超高压电缆：（275～800千伏）特高压电缆：（1000千伏及以上）2.2按绝缘材料分：油浸纸绝缘电力电缆：以油浸纸作绝缘的电力电缆。

其应用历史最长。

它安全可靠，使用寿命长，价格低廉。

主要缺点是敷设受落差限制。

自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

塑料绝缘电力电缆：绝缘层为挤压塑料的电力电缆。

常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。

塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。

因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。

其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

橡皮绝缘电力电缆：绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。

它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

3、基本结构：由导体、绝缘层、屏蔽层和保护层四部分组成。

导体：导体是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

绝缘层：绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

电线电缆基本知识目录1. 电线电缆概述 (3)1.1 电线电缆的定义 (4)1.2 电线电缆的分类 (4)1.3 电线电缆的应用 (5)2. 电线电缆的材料 (6)2.1 导体材料 (7)2.1.1 铜线的特点 (8)2.1.2 铝线的特点 (9)2.1.3 其他材料的发展 (10)2.2 绝缘材料 (11)2.2.1 绝缘材料的分类 (12)2.2.2 绝缘材料的特点 (12)2.3 护套材料 (14)2.3.1 护套材料的选择原则 (15)2.3.2 常用护套材料介绍 (16)3. 电线电缆的制造工艺 (17)3.1 导体制造 (18)3.1.1 导体材料的熔炼 (19)3.1.2 导线的拉拔与成型 (20)3.2 绝缘与护套层加工 (22)3.2.1 绝缘层的挤出工艺 (23)3.2.2 护套层的缠绕与挤出 (25)3.3 电线电缆的加工与成型 (25)3.3.1 编织及编织层的张力控制 (27)3.3.2 电缆的绞合与复合导体制造 (28)4. 电线电缆的电气性能 (29)4.1 电阻与电阻率 (30)4.2 电导率与电压降 (31)4.3 绝缘电阻与耐压测试 (32)4.4 频率特性与衰减 (33)5. 电线电缆的物理性能 (34)5.1 力学性能 (35)5.1.1 抗拉强度与抗压强度 (36)5.1.2 弯折性能与扭曲性能 (37)5.2 尺寸稳定性 (39)5.3 外护套的防护性能 (39)6. 电线电缆的设计与选择 (41)6.1 设计原则 (42)6.2 选择依据 (43)6.3 不同应用场合的选择建议 (44)7. 电线电缆的安装与施工 (46)7.1 施工准备 (48)7.2 安装规范 (48)7.3 施工注意事项 (50)8. 电线电缆的维护与检测 (51)8.1 常见故障与原因分析 (52)8.2 维护措施 (53)8.3 检测方法与标准 (54)9. 电线电缆的环保与安全 (55)9.1 环保材料与要求 (56)9.2 安全性能 (58)9.3 国家标准与认证 (59)10. 电线电缆的未来发展趋势 (60)10.1 新型材料的应用 (62)10.2 智能电线电缆的发展 (63)10.3 环保与可持续发展 (64)1. 电线电缆概述电线电缆是一种用于传输电能或信号的细长柔软导体，广泛应用于工业、商业和民用领域。
