热电燃煤机组锅炉烟风道安装作业指导书全解

编号：版号：页码：第 1 页共 8 页序号修改内容日期编制修改审核123为加强室内烟道安装质量控制，同时协调总包和烟道安装单位的工作配合，特制定此烟道安装工程施工管理制度。

合用于垂直集中排烟系统的单孔烟道安装工程。

2.1 烟道加工生产的品种、规格、强度等级等技术指标应符合设计要求，外观表面不允许有裂缝，言道截面尺寸偏差在±5mm。

2.2 烟道要求保证15 天以上的自然养护期。

2.3 烟道进场后，要求每500 条材料送检一组，烟道轴向抗压强度≥38KN。

2.4 进入施工现场的烟道上应标识有具体生产日期和工程项目名称。

2.5 烟道止逆阀，它具有止逆、油雾分离等功效，但同一排气道中严禁采用其他止逆阀代用，否则会造成排气道内的烟气倒灌。

2.6 风帽：首先要考虑风帽的防绣。

材料选用优先考虑不锈钢或者铝合金等不锈材料；其次还要考虑风帽本身必须具备的强度、制作成品偏心等问题。

以往烟道安装是从楼板预留洞口中烟道安装前，由总包负责预先在地面浇筑烟道坎，并且烟道坎浇筑高度要严格按设计要求施 工，具体见下图H ＝h －a －20H ：烟道材料制作高度 h ：楼层净高 a ：烟道坎高度20：烟道安装时扣减高度烟道安装完成后， 在烟道外壁甩浆养护后， 按 墙体抹灰质量控制方式， 在烟道外壁抹灰(由 于烟道与墙体位置不易挂钢丝网，可省略)， 随后在抹灰面层上铺贴厨房墙砖根据烟道漏烟的几种问题，我们在烟道质量过程中着重控制如下：1 、验收时要重点检查上、 下口砂浆和上口的里口塞缝； 2 、验收时要重点检查上口的里口塞缝； 3 、烟道全部要求进行抹灰施工；4 、烟道进场时，对其外观进行检查，当烟道 管体裂缝时，要求退场；往上层层叠加支撑， 当三十多层的烟 道叠加后， 容易造成累计沉降， 最终 的沉降量比较大， 这样造成烟道壁开 裂烟道材料制作高度控制误差大烟道贴砖后空鼓烟道漏烟的几种可能：1 、烟道上、下口水泥砂浆塞缝未塞 实；2 、烟道上口的里口塞缝未塞实；3 、烟道止逆阀安装未坚固，有缝隙；4 、烟道本身发生质量裂缝等问题； 编号： 版号：页码：第 2 页 共 8 页编号：版号：页码：第 3 页共 8 页4.2.1.3.2.1 烟道坎浇筑前，首先要凿毛清理，随后按上图设计尺寸浇筑C15 砼。

1.适用范围本作业指导书适用于南京化学工业园热电有限公司一期（2×50MW）工程锅炉烟、风、煤管道安装。

2.工程概况及主要工程量2.1工程概况南京化学工业园热电有限公司工程一期（2×50MW）机组采用上海锅炉厂生产制造的型号为SG-220/9.81-M669高压自然循环汽包炉。

锅炉为单炉膛露天布置，燃煤固态排渣炉。

冷风道、热风道、烟道、原煤管道、送粉管道以及煤粉仓放粉管道、制粉灭火管道、吸潮管等由新疆电力设计院设计。

六道是按炉膛纵向中心线对称布置。

热风道从空预器热端引出后分成两路，上升至+19000㎜转到锅炉两侧，每侧再分为两个支路分配到四角喷燃器；在二次风管上引出φ720×3㎜一次风管，两侧对称引至炉前热风母管，再分配至排粉机和磨煤机入口；制粉管道由磨煤机出口引出至粗、细粉分离器然后从细粉顶部接至排粉风机入口，其中粗粉通过回粉管回到磨煤机进口，细粉输送至粉仓。

送粉管道是排粉风机出口压力风经过分配风箱分出12路管道送至炉膛四角燃烧器。

煤粉混合器前段为φ273×6的焊接钢管，弯头采用焊接弯头；混合器后为φ273×9的无缝钢管，弯头采用耐磨复合管弯头。

烟道自后烟井引出后，经过空预器、电除尘器、引风机后送至烟囱。

冷风由送风机自室外吸入后送至空预器冷端。

2.2主要工程量烟道（锅炉厂部分） 54.14t冷风道 111t热风道 166.84t烟道 230.24t原煤道（设计院部分） 27.56t制粉管道 138t送粉管道 129.58t煤粉仓放粉管道 3.82t制粉灭火管道 1.6t粗、细粉分离器 59.15t3.编制依据3.1南京化学工业园热电有限公司一期2×50MW机组施工组织总设计3.2南京化学工业园热电有限公司一期2×50MW机组锅炉专业施工组织设计3.3上海锅炉厂设备图纸及技术资料3.4新疆电力设计院施工图纸3.5《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-923.6《火电施工质量检验及评定标准》（焊接篇） 1996年版3.7《电力建设施工及验收技术规范》（锅炉机组篇） DL/T5047-953.8《火电施工质量检验及评定标准》（锅炉篇） 1996年版3.9《电力建设安全工作规程》（火力发电厂部分） DL5009.1-924.作业人员的资格和要求4.1施工人员需体检合格，持有相应上岗资格并经三级安全教育考试合格，方可上岗，有心脏病、高血压者严禁高空作业。

施工作业指导书报审表工程名称：阳谷森泉热电有限公司2×130t/h循环硫化床锅炉节能技术改造项目编号：SDSA-SQRD-22发放编号：文件编号：阳谷森泉热电有限公司2×130t/h循环硫化床锅炉节能技术改造项目烟风道制作、安装施工作业指导书山东省工业设备安装有限公司2017年 6 月阳谷森泉热电有限公司2×130t/h循环硫化床锅炉节能技术改造项目烟风道制作、安装施工作业指导书编制：审核：批准：批准日期：年月日目录1、适用范围 (1)2、编制依据 (1)3、作业项目概况 (1)4、作业准备 (1)5、作业条件 (2)6、作业顺序 (3)7、作业方法 (3)8、工艺质量要求 (14)9、质量记录 (16)10、计量工器具测量记录 (17)11、安全管理、文明施工及环境保护 (17)12、危险源辨识风险评价控制表 (19)13、环境因素识别评价控制表 (22)1.适用范围本作业指导书适用于阳谷森泉热电有限公司2x130t/h循环硫化床锅炉节能技术改造项目。

2．编制依据2.1．山东省鑫峰工程设计有限公司出版的施工图；2.2．《电力建设施工及验收技术规范》锅炉机组篇DL/T5190.2-2009；2.3．《火力发电厂焊接技术规程》DL/T869-2012；2.4．《电力建设施工质量验收及评价规程第2部分锅炉机组》DL/T 5210.2-2009；2.5．《电力建设施工质量验收及评价规程第七部分：焊接》DL／T5210.7-2010 ；2.6．《安装工程施工合同协议书和合同条款》；2.7．《工程建设安装工程起重施工规范（HG20201-2000）》；2.8．《起重吊装技术手册》；2.9. 《阳谷森泉热电有限公司2x130t/h循环硫化床锅炉节能技术改造项目安装工程锅炉施工组织设计》3.作业项目概述3.1 本次施工范围为4#锅炉烟道、冷风道、热风道等烟风管道的制作、安装。

配制件以方形、圆形为主，板厚4～5mm，型钢加固，管件包括风箱、弯管、变径管、三通、人孔门、方圆节等。

目录1．工程概况........................................................................................................ 错误!未定义书签。

2．编制根据........................................................................................................ 错误!未定义书签。

3．动工应具有旳条件和施工前应做旳准备.................................................... 错误!未定义书签。

4．人员组织、分工及有关人员旳资格规定.................................................... 错误!未定义书签。

5．所需旳施工机械、工器具、安全防护设施（及用量）、防护部位及规定错误!未定义书签。

6．施工进度计划及规定.................................................................................... 错误!未定义书签。

7．施工工序、措施及规定................................................................................ 错误!未定义书签。

8.安全防备重点及一般安全注意事项 (10)9.事故应急预案措施 (11)1．工程概况1.1工程名称和施工范围1.1.1工程名称：陕西华电杨凌一期2*350MW热电工程。

1.1.2本项目施工范围：重要包括：烟道、灰斗、冷二次风、热二次风、大风箱、冷一次风、热一次风、煤粉管道等。

1.2本项目施工区域：锅炉0m至50m。

1.目的为锅炉烟、风管道制作及安装工作提供技术指导，确保整个安装工作有序、安全、高质量地进行，避免在管道制作及安装中出现不必要的重复工作，降低成本，节约资源，特编写此方案。

2.适用范围本作业指导书适用于XXXXXXXXXX业基地供热扩模机组670T/h水煤浆锅炉烟、风管道制作及安装，其中包括冷风道、热风道及烟道的制作、安装。

3.编制依据3.1XXXXXXXXXX设公司作业指导书编写导则；3.2XXX电力设计院冷、热风道和烟道安装图纸（F398S-J0401、F398S-J0402、F398S-J0403）;3.3烟风煤管道支吊架设计手册；3.4火电施工检验及评定标准（焊接篇）；3.5电力建设安全工作规程（第一部分：火力发电厂，DL5009.1-2002）;3.6电力建设施工及验收技术规范（锅炉机组篇，DL/T 5047-95）;3.7火电施工质量检验及评定标准（锅炉篇）；3.8火电施工质量检验及评定标准（加工配置篇）；3.9电力建设安全健康与环境管理工作规定。

4.作业概述4.1工程概况XXXXXXXXXX业基地供热扩模机组工程锅炉型号为：WGZ670/9.8-1,是由XX锅炉厂设计制造的670t/h水煤浆机组高压锅炉。

冷风由布置于锅炉两侧的两台送风机吸入口，经过送风机升压后通过空气预热器形成热风，送去燃烧器作为助燃风；燃烧过后形成的烟气经过高温省煤器、空气预热器和低温省煤器，再通过烟道进入静电除尘器和CFB干法脱硫设施，最后由引风机输送入烟囱。

烟、风道的布置走向均以锅炉中心线为标准对称布置。

4.2作业内容概述本台锅炉烟风道包括冷、热风道和烟道及风门、补偿器、支吊架等，具体工作量如下4.3作业方法及技术经济评估4.3.1作业方法：由于施工现场场地狭小，所以必须在40T 龙门吊组合场进行烟、风道的制作，制作完毕后再运输至现场进行吊装、安装工作。

4.3.2技术经济评估：制作时必须经过划线、复查后才能进行切割下料，避免出现材料损耗过大的现象，安装时结合现实情况充分考虑安装方法及安装次序，节省人力、物力及机械费用，提高工作效率。

目录1．适用范围2．编写依据3．作业准备和条件4．作业方法及工艺要求5．作业质量标准及检验要求6．技术记录要求7．职业安全健康、环境管理措施和文明施工附录一：典型的烟道加固肋安装图附录二：典型的烟道内撑杆安装示意图附录三：施工作业流程图1.适用范围本作业指导书适用于陕西神木腾远煤化工有限公司发电厂锅炉项目锅炉烟道、风道、煤气管道的安装2.编制依据2.1.《电力建设施工及验收技术规范》锅炉机组篇；2.2．《火电施工质量检验及评定标准》锅炉篇；2.3．DL5009.1-92电力建设安全工作规程（火力发电厂部分）；2.4．设计院图纸；2.5．烟风煤管道支吊架设计手册；2.6工业企业煤气安全规程（GB6222-86）；2.7工业金属管道工程施工及验收规范（GB50235-97）；2.8现场设备、工业管道焊接工程施工及验收规范（GB50236-98）；2.9压力管道安全管理与监察规定中有关规定；3.工程概况及主要工程量3.1陕西神木腾远煤化工有限公司发电厂锅炉项目为无锡华光锅炉厂生产的UG-130/9.8-Q型单锅筒、自然循环、集中下降管、倒“U”型布置的全燃煤气锅炉，采用双框架全钢结构，封闭布置。

煤气管道及冷、热风道作为锅炉的重要组成部分，冷、热风道为煤气在炉膛内燃烧提供充足的气源，自然空气经送风机后送达预热器进行加热，加热后的空气经热风道传送到燃烧器吹入炉膛，烟道是将燃烧后的二氧化碳等废气排出炉膛的送入烟囱的通道，它分前烟道和后烟道两部分，前烟道进口接预热器，出口接煤气加热器进口；后烟道进口接加热器出口，出口接烟囱；煤气管道分为外部煤气管道、锅炉煤气管道，锅炉主要燃料利用煤气，点火，启动用煤气，燃烧器为前后布置。

3.2．施工范围热风道施工范围从预热器出口风箱分两路到燃烧器。

冷风道施工范围从送风机到预热器2路。

外部煤气从原动力厂母接至加热器煤气管箱，接至燃烧器。

3.3．工程量3.3.1．热风道工程量：图纸总重量18.98吨，包括支吊架重量。

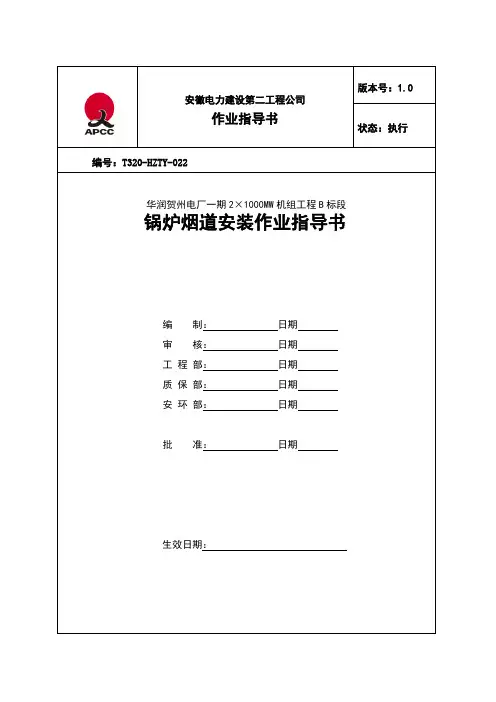

1目的指导华润贺州电厂一期2×1000MW机组工程B标段锅炉烟道安装施工，规范施工工艺，控制施工质量，确保安全施工。

2适用范围适用于华润贺州电厂一期2×1000MW机组工程B标段＃2锅炉烟道（设计院设计部分）安装施工。

3编制依据3.1《电力建设施工质量验收及评价规程》第2部分：锅炉机组（DL/T5210.2-2009）3.2《电力建设施工质量验收及评价规程》第8部分：加工配置（DL/T5210.8-2009）3.3《电力建设施工及验收技术规范(锅炉机组篇)》（DL/5047-95）3.4《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）3.5《火力发电厂焊接技术规程》DL/T869-20043.6《华润贺州电厂一期2×1000MW机组工程B标段施工组织总设计》3.7《电力工程建设标准强制性条文实施手册》（2006年版）3.8《电力建设安全工作规程》第1部分:火力发电厂(DL5009.1-2002)3.9《国家电网公司基建安全管理规定》（国家电网基建［2010］1020号）3.10华润贺州电厂一期2×1000MW机组工程锅炉烟道安装图（40-F5091S-J0508）4作业项目概述华润贺州电厂一期2×1000MW机组工程#2机组以#2锅炉中心线对称布置，系统分三部分：空预器出口至送风机检修支架部分、送风机检修支架至电除尘进口部分、电除尘出口至引风机进出口部分，总重约625t。

5作业准备5.15.25.3电源三级开关柜：2只氧气瓶：6只，乙炔瓶：3只。

氧乙炔必须分类放置在氧乙炔笼内，且相距不得小于8m的地方，并在附近配备灭火器。

5.4施工场地运输道路两侧清理干净，满足设备运输要求；临时堆放场地平整并清理干净，履带吊行走道路平整，夯实满足吊装需要；施工区域应有良好的照明，施工场地应坚实平整，排水通畅。

6作业条件6.1施工图纸已到，且与工程部、监理、设计院等有关部门进行图纸检验和会审，施工方案编制完毕，并经审批。

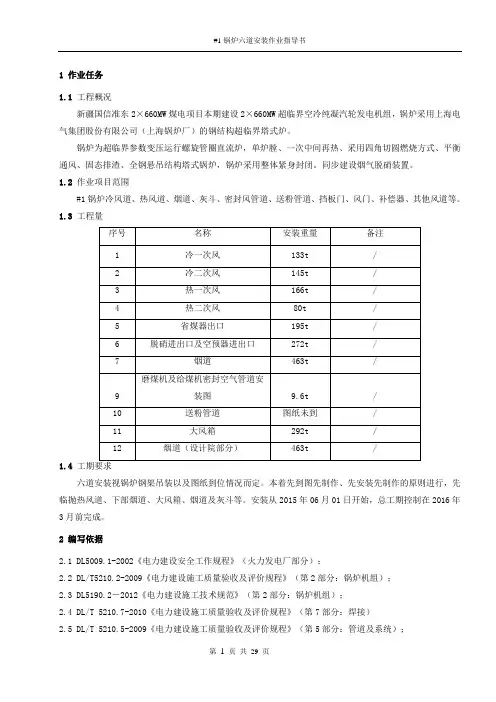

1 作业任务1.1工程概况新疆国信准东2×660MW煤电项目本期建设2×660MW超临界空冷纯凝汽轮发电机组，锅炉采用上海电气集团股份有限公司（上海锅炉厂）的钢结构超临界塔式炉。

锅炉为超临界参数变压运行螺旋管圈直流炉，单炉膛、一次中间再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式锅炉，锅炉采用整体紧身封闭。

同步建设烟气脱硝装置。

1.2作业项目范围#1锅炉冷风道、热风道、烟道、灰斗、密封风管道、送粉管道、挡板门、风门、补偿器、其他风道等。

1.3工程量序号名称安装重量备注1 冷一次风133t /2 冷二次风145t /3 热一次风166t /4 热二次风80t /5 省煤器出口195t /6 脱硝进出口及空预器进出口272t /7 烟道463t /9 磨煤机及给煤机密封空气管道安装图9.6t /10 送粉管道图纸未到/11 大风箱292t /12 烟道（设计院部分）463t /1.4 工期要求六道安装视锅炉钢架吊装以及图纸到位情况而定。

本着先到图先制作、先安装先制作的原则进行，先临抛热风道、下部烟道、大风箱、烟道及灰斗等。

安装从2015年06月01日开始，总工期控制在2016年3月前完成。

2 编写依据2.1 DL5009.1-2002《电力建设安全工作规程》（火力发电厂部分）；2.2 DL/T5210.2-2009《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）；2.3 DL5190.2－2012《电力建设施工技术规范》（第2部分：锅炉机组）；2.4 DL/T 5210.7-2010《电力建设施工质量验收及评价规程》（第7部分：焊接）2.5 DL/T 5210.5-2009《电力建设施工质量验收及评价规程》（第5部分：管道及系统）；2.6 DL5190.5－2012《电力建设施工技术规范》（第5部分：管道及系统）；2.7 DL/T 5210.8-2009《电力建设施工质量验收及评价规程》（第8部分：加工配制）2.8 DL5190.8－2012《电力建设施工技术规范》（第8部分：加工配制）；2.9 中电联标准[2012]16号《工程建设标准强制性条文》（电力工程部分）；3.0《工程建设标准强制性条文》（电力工程部分）2011版；3.1 西北电力设计院设计图纸、上海锅炉厂设计图纸（包括设计修改通知单、有效的工程联系单，图纸会审记录）；烟风煤管道支吊架设计手册；3.2厂家提供的安装、调试技术文件；3.3相关会议纪要。

目录1施工内容及工程量 (2)2施工依据 (2)3施工准备 (2)4中间交接要求 (3)5施工工序方框图 (3)6施工技术要领 (4)7主要设备材料技术要求一览表 (7)8质量要求及质量控制点 (8)9技术记录及签证 (9)10安全及文明施工措施 (9)11危害辨识与风险评价登记表 (10)12重大风险因素及控制计划表 (11)13环境因素识别与评价登记表 (12)14重大环境因素及控制计划表 (13)1施工内容及工程量青海桥头老厂2×135MW机组工程烟风煤管道安装，包括两台炉的烟风煤管道制作及安装。

其中(为一台炉工作量)：冷风道制作约50.2T，安装量约68.97T；热风道制作约57.28T，安装量约74.36T；烟道制作约178T，安装量约199.62T；制粉管道制作约50.1T，安装量约60.88T；送粉道制作约T，安装量约T；原煤管道制作约11.06T，安装量约12.21T；管道制作材质均选用Q235。

2施工依据2.1《火电施工质量检查及评定标准》(加工配制篇)。

2.2《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5007-92。

2.3《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047—95。

2.4《火电施工质量检验及评定标准》（锅炉篇）1996年版。

2.5中华人民共和国《安全生产法》。

2.6《电力建设安全健康与环境管理工作规定》。

2.7西北电力设计院图纸设计。

3施工准备3.1材料及设备到货满足施工要求。

3.2安装图纸及资料齐全。

3.3施工道路及场地平整，无障碍物。

3.4编制作业指导书，并对施工人员进行详细施工技术交底和安全交底。

3.5制作所需的工器具已准备齐全。

3.6劳动力配备3.7 机具4 中间交接要求4.1 制作工序间交接 制作各工序间及时由质检员进行检验并主持交接。

4.2 不同工种间交接 制作件安装前，由配制质检员对安装质检员进行交接并做好交接记录，交接过程由工程部质检员监督进行。

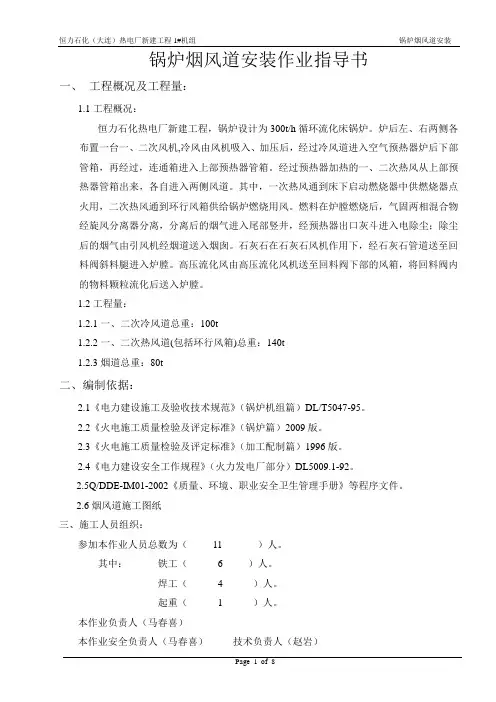

锅炉烟风道安装作业指导书一、工程概况及工程量：1.1工程概况：恒力石化热电厂新建工程，锅炉设计为300t/h循环流化床锅炉。

炉后左、右两侧各布置一台一、二次风机,冷风由风机吸入、加压后，经过冷风道进入空气预热器炉后下部管箱，再经过，连通箱进入上部预热器管箱。

经过预热器加热的一、二次热风从上部预热器管箱出来，各自进入两侧风道。

其中，一次热风通到床下启动燃烧器中供燃烧器点火用，二次热风通到环行风箱供给锅炉燃烧用风。

燃料在炉膛燃烧后，气固两相混合物经旋风分离器分离，分离后的烟气进入尾部竖井，经预热器出口灰斗进入电除尘；除尘后的烟气由引风机经烟道送入烟囱。

石灰石在石灰石风机作用下，经石灰石管道送至回料阀斜料腿进入炉膛。

高压流化风由高压流化风机送至回料阀下部的风箱，将回料阀内的物料颗粒流化后送入炉膛。

1.2工程量：1.2.1一、二次冷风道总重：100t1.2.2一、二次热风道(包括环行风箱)总重：140t1.2.3烟道总重：80t二、编制依据：2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。

2.2《火电施工质量检验及评定标准》（锅炉篇）2009版。

2.3《火电施工质量检验及评定标准》（加工配制篇）1996版。

2.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92。

2.5Q/DDE-IM01-2002《质量、环境、职业安全卫生管理手册》等程序文件。

2.6烟风道施工图纸三、施工人员组织：参加本作业人员总数为（11 ）人。

其中：铁工（ 6 ）人。

焊工（ 4 ）人。

起重（ 1 ）人。

本作业负责人（马春喜）本作业安全负责人（马春喜）技术负责人（赵岩）四、工器具的配备：4.1 80t塔吊1台4.2 25T汽车吊1台4.3 150T履带吊1台4.4 玻璃管水平1套4.5 手拉葫芦5T、3T、2T、10T 各4台4.6 千斤顶16T 2台4.7 50M盘尺1把4.8 5M、3M卷尺各2把4.9 铁水平2把4.10 大手锤2把4.11 切割机1台4.12 卷板机2台4.13 电焊机6台五、施工前应具备的条件：5.1图纸必须齐全运到施工现场。

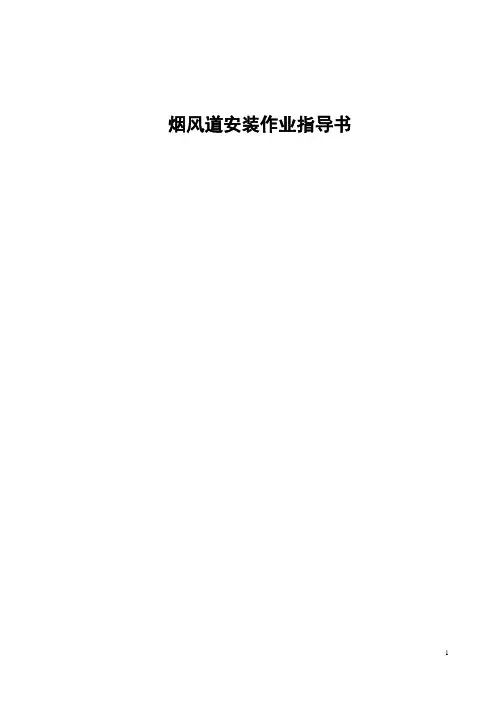

烟风道安装作业指导书目录1、编制依据 (3)2、目的及适用范围 (3)2.1目的 (3)2.2适用范围 (3)3、施工范围及工作量 (3)3.1施工范围 (3)3.2工作量 (3)4、资源配置 (4)4.1机工具配备 (4)4.2人员配备 (5)5、施工程序及施工方法 (5)5.1施工应具备的条件 (5)5.2施工流程图 (5)5.3施工方法 (7)6、质量要求及控制标准 (10)6.1质量要求 (10)6.2控制标准 (11)7、安全要求及注意事项 (12)1、编制依据1.1《电力建设及施工验收规范》（锅炉机组篇）1.2电力设计院冷风道图纸图册号：30-F017S-J06021.3电力设计院热风再循环道图纸图册号：30-F017S-J06041.4电力设计院烟道图纸图册号：30-F017S-J06072、目的及适用范围2.1目的规定了烟风道安装的施工程序和质量要求，以指导烟风道的安装工作。

2.2适用范围本作业指导书适用于指导工程项目的烟风道安装检查工作。

3、施工范围及工作量3.1施工范围电力设计院冷风道、热风道、热风再循环管道、烟道及烟气再循环管道5个图册全部管道、风门、伸缩节、支吊架等全部设备的安装。

3.2工作量冷风道重量吨热风道再循环重量吨烟道重量吨4、资源配置4.1机工具配备施工机工具配置见表一表一机工具配制表4.2人员配备施工所需人员配备见表二表二施工人员配备表5、施工程序及施工方法5.1施工应具备的条件5.1.1安装前应要求每个施工人员熟悉图纸及施工工艺质量标准。

施工前技术人员必须向施工人员作技术交底。

5.1.2施工用氧气、乙炔应准备充足，电焊机已布置到位，随时具备投用条件。

5.1.3钢结构经验收合格，具备承载条件。

5.1.4所有施工人员都经过培训，具备相应上岗资格。

5.1.5烟风道加工件应以加工完毕并经验收合格.5.2施工流程图施工流程图见图一图一烟风道安装流程图5.3施工方法5.3.1设备清点设备到达现场后，应按双方共同确认的程序进行开箱检查。

烟道安装作业指导书（最终版）目录1、工程概况及主要工程量 (2)2、编制依据 (2)3、施工准备及作业条件 (3)4、施工工序方法 (4)5、质量标准及检验要求 (7)6、安全注意事项及文明施工要求 (8)7、工程建设强制性标准条文 (9)8、绿色施工实施计划表 (10)9、危险工作的因素辨识、评价及控制 (15)10、环境因素辨识、评价及控制措施 (19)11 工程概况及主要工程量1.1 工程概况贵州茶园电厂（2×660MW）新建工程1、2号机组烟气脱硫工程由上海能辉电力科技有限公司设计，中电投远达环保工程有限公司总承包，其中烟道部分由原烟道和净烟道两段组成，原烟道为：引风机出口至吸收塔烟道入口；净烟道为：吸收塔烟道出口至烟囱。

1.2 主要工程范围和工程量#1机组、#2机组烟道部分为自然对称布置。

脱硫烟道包括：原烟道、净烟道两部分，#1原烟道共7件组成：烟道5件，矩形挡板门1件，非金属补偿器1件；#1净烟道共4件组成：烟道2件，非金属补偿器2件。

烟道运行温度80℃，烟道材料Q235-B，烟道总重量420280kg。

最大件为原烟道3号件三通烟箱40.64吨，净烟道2号件变径烟道38.74吨，为便于安装运输，此件分片在加工厂制作，现场吊装组合。

其它条件都能满足运输和吊装要求。

1.3 大件一览表：2、编制依据2.1《工程建设标准强制性条文（电力工程部分）》（2011版）2.2《电力建设安全工作规程》DL5009.1－20022.3《电力建设安全健康与环境管理工作规定》（国电电源[2002]49号）2.4《电力建设施工质量验收及评定规程》锅炉篇DL/T5210-20092.5《电力建设施工质量验收及评定规程》焊接篇DL/T5210-20092.6《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20092.7《火力发电厂焊接技术规程》（T869-2012）22.8《绿色施工导则》（建质【2007】223号）2.9《生产区域吊装作业安全规范》HG30014-20132.10《建筑施工高处作业安全技术规范》2.9贵州茶园电厂（2×660MW）新建工程1、2号机组烟气脱硫工程烟道施工图纸3、施工准备及作业条件3.1工机具一览表3.2开工前应具备的条件。

1.工程概况：本施工作业指导书适用于绥化市城区热电联产工程的锅炉烟、风、煤管道。

#3、4锅炉为哈尔滨锅炉厂生产的HG-130/型高压循环流化床锅炉，锅炉烟、风、煤管道包括烟道、热风道、冷风道。

2．编制依据：《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047—95；《火电施工质量查验及评定标准》（锅炉篇）《火力发电厂焊接技术规程》DL/T896-2004《电力建设安全健康与环境管理工作规定》《锅炉专业施工组织设计》烟、风、煤管道安装图纸3．施工预备和作业条件劳动力计划施工机械、工具计划作业前应具有的条件参加施工人员需熟悉图纸，了解施工工序；吊装所用的机械到位，经有关部门查验合格。

现场道路、动力设备完善。

动工报告已批准，作业指导书已进行交底。

4、施工工序五、质量标准要求及控制烟、风、煤管道操作装置安装查验标准烟、风、煤管道组合安装前，应对烟、风、煤管道管段和零部件对照图纸进行认真细致的清点，烟、风、煤管道进行吹扫通风清洁；烟、风、煤管道连接件也应进行认真细致的清理，确保烟、风、煤管道及附件内无杂物。

烟、风、煤管道安装进程中，由于部份受热面等设备已安装就位，造成烟、风、煤管道安装区域狭小，安装时利用炉顶卷扬机或塔机依次将其吊装就位，必要时用其它工器具配合就位。

锅炉烟、风、煤管道安装质量保证办法设备查验是保证烟、风、煤管道安装质量的前提a 对于机械类如传动装置、风门等在安装前应进行检查和检修，以保证在安装后运行中操作方便，灵活和靠得住，检查完的风门要在传动轴上打出与内部挡板相一致的标记，以备往后检查挡板的开关位置。

b对于烟风煤管道的支吊架、生根、组合件的寄存与起吊有关的炉本体钢构架，炉后框架、厂房构架、风机室构架等进行实地（局部）检查及测量，对如在位置、强度、预埋件等问题上与图纸不符合或存在问题，应在单项工程开始前提交有关部门处置或得出设计变更方案。

c组合：地面组合施工目的在于尽可能地减少高空施工的工作量和危险程度，提高施工效率保证施工质量，在组合阶段将有关零部件、支吊架零件安装或“带”在组合件上。

1工程概况及工程量1.1工程（系统或设备）概况国华粤电台山电厂二期工程3*600MW机组，3#机组锅炉为上海锅炉厂生产的亚临界一次中间再热、平衡通风、固态排渣、强制循环、2026T/h燃煤汽包炉,锅炉为典型的“Π”型布置，其中3#炉由我公司负责承担施工任务，3#炉烟风管道由广东省电力设计院设计，具体包括：冷风道包括冷二次风道、冷一次风道，冷二次风道、冷一次风道以锅炉中心线左、右对称布置；热风道包括热二次风道、热一次风道，热二次风道、热一次风道以锅炉中心线左、右对称布置；烟道分除尘器进口烟道、除尘器后烟道，不以锅炉中心线对称。

1.2工程量和工期1.2.1 工程量依据设计院图纸资料，烟风道、支吊架、补偿器、风门安装的工作量如下:冷风道安装工作量统计表热风道安装工作量统计表烟道安装工作量统计表1.2.2 施工工期根据台电人员组织结构，按照左右侧同时施工考虑，采用汽车倒运，采用筒子吊车、履带吊车、卷扬机和手动葫芦存放安装，按作业人员正常工作日（8小时）施工，并根据锅炉本体钢结构、预热器、一次风机、二次风机、锅炉本体风箱施工所达到的条件、外委件共货情况,施工工期定为210天。

2.编制依据2.1《台电3#炉锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL 5009•1－20022.3《电力建设施工及验收技术规范》(焊接篇)2.4《火电施工质量检验及评定标准》(焊接篇)2.5《电力建设施工及验收技术规范》(锅炉机组篇) DL5047－952.6《火电施工质量检验及评定标准》(锅炉篇1996)2.7广东省电力设计院3＃锅炉烟风管道设计图纸、上海锅炉厂钢结构图纸、风门和补偿器相关技术资料2.8甲方委托、设计变更等技术图纸、资料2.9华东电力设计院《火力发电厂烟风煤粉管道支吊架设计手册》（1997）3. 作业前的条件和准备3.1技术准备3.1.1 广州电力设计院冷风道、热风道、烟道图纸齐全；锅炉厂钢结构图纸。
