住宅烟道安装技术交底

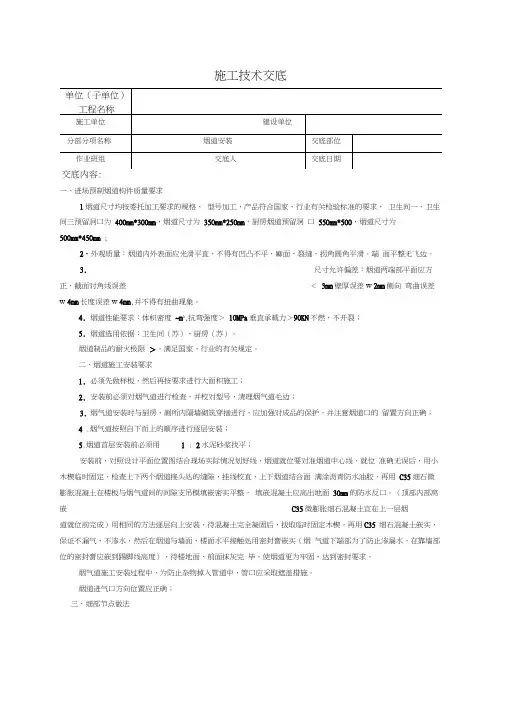

施工技术交底一、进场预制烟道构件质量要求1烟道尺寸均按委托加工要求的规格、型号加工，产品符合国家、行业有关检验标准的要求，卫生间一、卫生间三预留洞口为400mm*300mm，烟道尺寸为350mm*250mm，厨房烟道预留洞口550mm*500，烟道尺寸为500mm*450mm ;2•外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，拐角圆角平滑。

端面平整无飞边。

3.尺寸允许偏差：烟道两端部平面应方正，截面对角线误差＜3mm壁厚误差w 2mm侧向弯曲误差w 4mm长度误差w 4mm,并不得有扭曲现象。

4.烟道性能要求：体积密度~m3,抗弯强度＞10MPa垂直承载力＞90KN不燃，不开裂；5.烟道选用依据：卫生间（苏）、厨房（苏）。

烟道制品的耐火极限＞，满足国家、行业的有关规定。

二、烟道施工安装要求1.必须先做样板，然后再按要求进行大面积施工；2.安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边；3.烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确；4 .烟气道按照自下而上的顺序进行逐层安装；5.烟道首层安装前必须用 1 : 2水泥砂浆找平；安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C35细石微膨胀混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。

（顶部内部窝嵌C35微膨胀细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C35 细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实（烟气道下端部为了防止渗漏水，在靠墙部位的密封膏应嵌到踢脚线高度），待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。

技术交底记录
工程名称***********************
交底级别三级交底交底单位*****************
交底项目烟道安装
交底日期
内容：
一、材料要求
1、1#、9#、10#楼烟道尺寸为300mm*400mm*2900mm，2#、3#楼烟道尺寸为400mm*500mm*2900mm。

2、D12，搁置钢筋，用于承载烟道。

3、玻璃纤维烟道原材料。

二、主要机具
铁锤、吊线坠，铁锹、斗车、5m卷尺等
施工升降机气钉枪空压机
三、作业条件
1、主体结构施工结束，并经验收合格。

2、检查预留孔留置位置是否准确，偏差较大处适当剔凿、修整。

四、操作工艺
1、工艺流程
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C30混凝土填实
1
交底签字栏。

排烟道工程技术交底引言概述：排烟道工程技术交底是指在建筑工程中，对排烟道的设计、安装和维护等技术要求进行详细说明和交流的过程。

它是确保排烟系统正常运行和保障建筑安全的重要环节。

本文将从五个大点来阐述排烟道工程技术交底的相关内容。

一、排烟道的设计要求1.1 确定排烟道的位置和布局1.2 确定排烟道的尺寸和截面形状1.3 确定排烟道的材料和防火性能1.4 确定排烟道的连接方式和密封性能1.5 确定排烟道的施工工艺和质量要求二、排烟道的安装要求2.1 确保排烟道的安装位置和高度符合规范2.2 确保排烟道的连接方式和密封性能符合要求2.3 确保排烟道的施工工艺和质量符合标准2.4 确保排烟道的支撑和固定方式可靠稳定2.5 确保排烟道的防火性能和热工性能符合要求三、排烟道的维护要求3.1 定期清理排烟道内的积灰和杂物3.2 定期检查排烟道的连接和密封情况3.3 定期检测排烟道的防火性能和热工性能3.4 定期维修和更换排烟道的损坏部件3.5 定期进行排烟道的性能测试和评估四、排烟道的运行要求4.1 确保排烟道的正常通风和排烟功能4.2 确保排烟道的防火和热工性能稳定可靠4.3 确保排烟道的运行过程中不产生漏风和漏烟4.4 确保排烟道的运行过程中不产生积灰和杂物4.5 确保排烟道的运行过程中不产生异味和噪音五、排烟道的应急处理要求5.1 确保排烟道的应急关闭和启动控制可靠5.2 确保排烟道的应急疏散和救援通道畅通5.3 确保排烟道的应急维修和更换措施有效5.4 确保排烟道的应急演练和培训计划完善5.5 确保排烟道的应急处理记录和报告及时完备总结：排烟道工程技术交底是确保排烟系统正常运行和保障建筑安全的重要环节。

在设计、安装、维护、运行和应急处理过程中，需要注意排烟道的位置、布局、尺寸、材料、连接方式、施工工艺、质量要求、防火性能、热工性能、清理、检查、维修、更换、运行功能、应急关闭、启动控制、疏散通道、救援通道、应急维修、更换措施、演练计划、培训计划、处理记录和报告等方面的要求。

《烟道施工安全技术交底》一、引言烟道施工是建筑工程中的一个重要环节，涉及到施工人员的安全，也直接关系到建筑物的使用安全。

因此，为了确保烟道施工的安全进行，特进行技术交底。

二、施工前的准备在进行烟道施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：1.工作区域的划定：在施工现场，需要明确划定烟道施工的工作区域，确保施工区域的安全。

2.施工人员准备：施工人员需要接受相关培训，了解烟道施工的相关知识，并熟悉相关施工设备和工具的使用方法。

3.设备与工具准备：准备好所需的施工设备和工具，并进行检查，确保其完好无损，安全可靠。

4.施工材料准备：准备好所需的施工材料，并按照规定的质量要求进行验收，保证施工材料的质量合格。

三、烟道施工安全技术要点在进行烟道施工时，需要特别注意以下几个安全技术要点：1.高处作业安全：烟道施工往往涉及到高处作业，施工人员需系好安全带，并采取其他必要的防护措施，确保高处作业的安全。

2.电气安全：烟道施工涉及到使用电动设备和工具，因此需要特别注意电气安全。

施工人员需经过相关培训，了解电气安全知识，并使用带有漏电保护的电器设备。

3.防火安全：施工过程中需要注意防火安全，特别是在使用明火或电焊时，必须采取必要的防火措施，确保施工区域的防火安全。

4.材料堆放安全：施工过程中需要注意材料的合理堆放，杜绝材料随意堆放造成的影响施工区域的安全隐患。

5.通风安全：烟道施工比较封闭，施工人员需确保施工区域的通风效果良好，避免因长时间呼吸过多有害气体而引发健康问题。

四、烟道施工事故处理与应急预案在进行烟道施工过程中，可能会发生一些意外事故，因此需要建立完善的应急预案，包括但不限于以下几个方面：1.施工人员的急救措施：施工现场需配备急救箱，并确保施工人员了解基本的急救知识和方法。

2.事故报告与处理：一旦发生事故，需要立即向相关主管部门报告，并根据事故情况采取适当的处理措施。

3.安全疏散与救援：施工现场需要明确疏散通道和安全出口，并进行相应的疏散演练，以确保施工人员在紧急情况下的安全。

烟道安装技术交底
一、施工准备及计划安排
烟道成品由专业厂家生产并供货至施工现场，产品质量严格按《07J916-1》图集的有关要求执行。

在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。

烟道安装在主体施工完成后抹灰施工前穿插完成。

安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。

二、主要施工方法及技术措施
1、工艺流程
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护
2、施工要点
2.1 安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。

2.2 首层安装时，先用1：2.5 的水泥浆找平地面。

2.3 烟道逐层由下而上安装。

2.4 烟道在楼层处连接采用 2 根Ф14 钢筋作支撑，具体做法详07J916-1-C8 页中①大样，出屋面做法按07J916-1-C10 页，洞口四周120 厚挡边在高出屋面结构面600范围内采用C20素砼浇筑（其余出屋面洞口部位处理同此）。

2.5屋面烟道细石C20砼泛水高度应高于屋面找坡完成面300mm。

三、质量控制措施
1、烟道口四周应对称、分两次浇筑混凝土。

2、排水通气管不得与烟道相连。

3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。

烟道施工技术交底烟道施工技术交底一、施工前准备工作1. 验收工地情况1.1 确定烟道位置及尺寸1.2 检查施工现场环境是否符合安全要求2. 编制烟道施工方案2.1 确定烟道类型及材料2.2 绘制烟道施工图纸3. 准备施工材料及设备3.1 购买所需烟道材料3.2 准备施工所需的工具和仪器4. 安全措施4.1 建立现场安全规章制度4.2 检查并确保工人具备必要的安全防护用品二、施工步骤1. 搭建施工脚手架1.1 根据施工图纸搭建脚手架框架1.2 根据需要进行脚手架的加固和稳定2. 清理施工区域2.1 清理施工现场的杂物和垃圾2.2 保持施工区域的整洁，确保施工安全3. 安装烟道管道3.1 按照施工图纸进行烟道管道的布局和安装3.2 采用合适的连接方式进行烟道管道的连接4. 烟道绝缘处理4.1 选择合适的绝缘材料进行绝缘处理4.2 将绝缘材料固定在烟道管道上，并确保有良好的密封性5. 烟道防腐处理5.1 选择合适的防腐材料进行防腐处理5.2 将防腐材料均匀涂覆在烟道管道上，确保防腐效果6. 烟道排烟口安装6.1 根据需求安装烟道排烟口6.2 进行排烟口与烟道管道的连接和固定7. 清理施工现场7.1 清理施工区域的残留材料和垃圾7.2 进行施工现场的清扫和整理三、施工质量控制措施1. 施工现场监督1.1 定期进行现场巡查1.2 检查施工过程中的质量问题，并及时纠正2. 施工记录与验收2.1 按照施工进度进行记录2.2 完成施工后进行质量验收附件：（罗列本涉及的附件）附件一：烟道施工图纸附件二：烟道材料清单附件三：烟道施工安全规章制度法律名词及注释：（罗列本涉及的法律名词及其注释）1. 建筑法：指适用于我国建筑施工活动的法律法规，包括建筑工程的安全、质量、环境保护等相关规定。

2. 安全防护用品：指在施工过程中为保障工人的人身安全而使用的安全防护用具，如安全帽、防护手套、防护鞋等。

3. 烟道：指用于排出燃烧产生的废气和烟尘的管道，通常应具备耐高温、耐腐蚀的特性。

一、交底目的为确保室内烟道安装过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底对象参与室内烟道安装的所有施工人员及管理人员。

三、交底内容1. 现场安全规定- 进入施工现场必须佩戴安全帽，系好帽带，作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。

- 施工现场内非吸烟点严禁吸烟，严禁酒后上岗，严禁打架斗殴。

- 施工单位应在现场配备安全管理人员、专职电工，开工前和施工中对所有施工人员进行安全教育。

安全管理人员、电工做好现场巡查工作，及时制止不安全现象。

- 施工单位特殊工种人员（电工、电焊工等）进场前，应提交特种作业人员操作证件，特殊工种证件应在有效年审期限内。

2. 作业前准备- 确认施工图纸及设计要求，了解烟道安装的具体位置、尺寸和材料。

- 检查施工工具、设备是否完好，确保其安全性能。

- 清理施工现场，确保施工环境整洁、安全。

3. 烟道安装安全要求- 烟道安装前，应检查烟道材质是否符合要求，如有损坏或变形，应及时更换。

- 安装过程中，严禁在烟道内进行焊接、切割等作业，以免造成烟道损坏。

- 安装时，应确保烟道与炉灶、管道等连接牢固，防止漏烟、漏气。

- 安装过程中，应保持烟道畅通，避免烟道堵塞。

- 安装完毕后，应进行试烟试验，确保烟道排气顺畅。

4. 高空作业安全- 高空作业人员必须佩戴安全带，并将安全带系在可靠位置，保证高挂低用。

- 高空作业时，应使用安全防护设施，如安全网、防护栏杆等。

- 高空作业人员应接受专业培训，具备高空作业能力。

5. 工具及材料安全- 施工过程中使用的工具、材料必须符合国家相关标准，严禁使用不合格产品。

- 使用电动工具时，应确保其绝缘性能良好，防止触电事故发生。

6. 事故应急处理- 如发生火灾、触电等事故，应立即切断电源，并迅速报警。

- 施工人员应掌握基本的急救知识，以便在紧急情况下进行自救或互救。

四、交底时间[请在此处填写具体时间]五、交底人[请在此处填写交底人姓名及职务]六、接受交底人[请在此处填写接受交底人姓名及职务]七、注意事项- 施工人员应严格遵守本安全技术交底内容，确保施工安全。

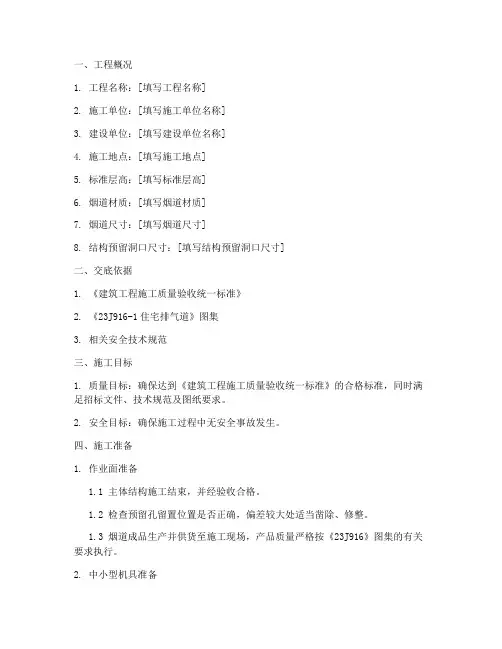

一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 建设单位：[填写建设单位名称]4. 施工地点：[填写施工地点]5. 标准层高：[填写标准层高]6. 烟道材质：[填写烟道材质]7. 烟道尺寸：[填写烟道尺寸]8. 结构预留洞口尺寸：[填写结构预留洞口尺寸]二、交底依据1. 《建筑工程施工质量验收统一标准》2. 《23J916-1住宅排气道》图集3. 相关安全技术规范三、施工目标1. 质量目标：确保达到《建筑工程施工质量验收统一标准》的合格标准，同时满足招标文件、技术规范及图纸要求。

2. 安全目标：确保施工过程中无安全事故发生。

四、施工准备1. 作业面准备1.1 主体结构施工结束，并经验收合格。

1.2 检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。

1.3 烟道成品生产并供货至施工现场，产品质量严格按《23J916》图集的有关要求执行。

2. 中小型机具准备铁锤、吊线锥、铁锹、斗车、切割机、5M钢卷尺、錾子等。

3. 劳动力准备劳力配备8人以上。

五、施工工艺流程及操作要点1. 工艺流程烟道尺寸位置校正→ 首层砂浆找平→ 安装烟道→ 自检→ 烟道垂直度两次C20砼填实→ 预留孔满挂钢丝网→ 抹灰养护2. 操作要点2.1 烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

2.2 烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差3mm，壁厚2mm，侧向弯曲4mm。

2.3 烟道安装时，应确保烟道与墙体连接牢固，缝隙处应填充密封材料，防止烟气泄漏。

2.4 安装烟道时，应保持水平，不得倾斜，垂直度偏差不得大于1%。

六、安全技术措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 高处作业时，必须设置安全防护设施，如安全网、防护栏杆等。

3. 严禁酒后作业、疲劳作业。

4. 施工现场应设置警示标志，明确安全注意事项。

5. 严格遵守操作规程，确保施工安全。

烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。

2、施工准备2.1.1.2 技术要求：厨房排烟道主要技术性能2.1.2 工具：2m 托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。

2.2 作业条件：2.2.1 结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。

2.2.2 操作地点环境温度不低于5℃。

2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。

2.3 施工前准备2.3.1 施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。

2.3.2 由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。

2.3.3 检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。

3 施工工艺 3.1 工艺流程：→→→→3.2 在排气道相互垂直的两个侧面上，弹好中心线。

3.3 检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。

3.4 安装方法：3.4.1 排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。

3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。

3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。

具体见下图。

3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。
