施工图纸会审记录

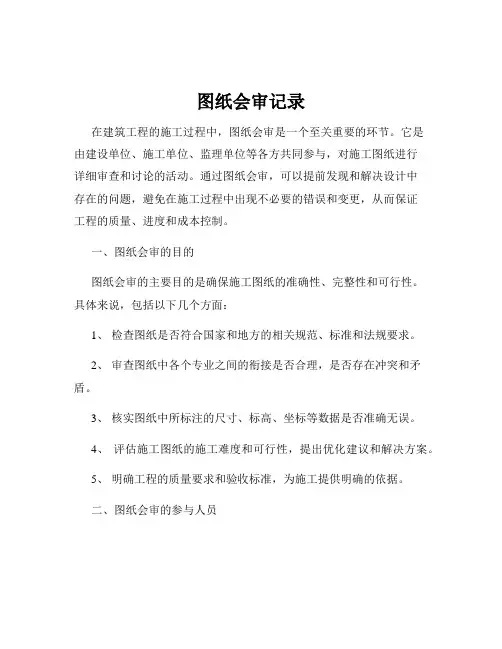

图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。

它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。

通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。

具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。

2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。

3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。

4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。

5、明确工程的质量要求和验收标准，为施工提供明确的依据。

二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。

各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。

2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。

3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。

4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。

三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。

2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。

3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。

4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。

四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。

- 让每一个人同等地提高自我

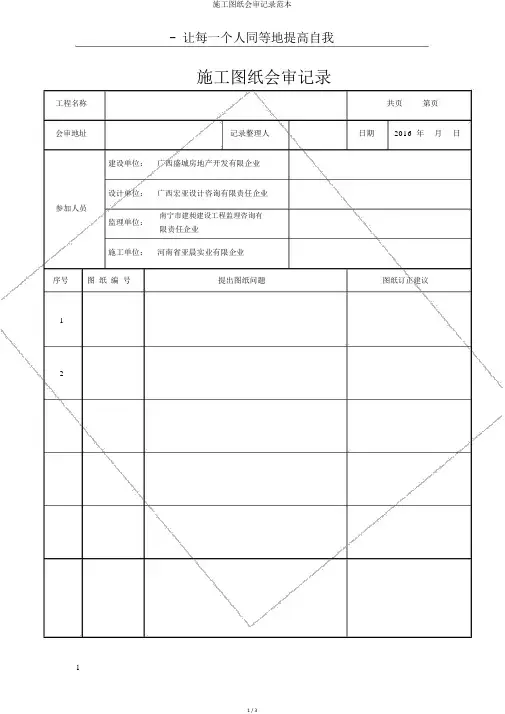

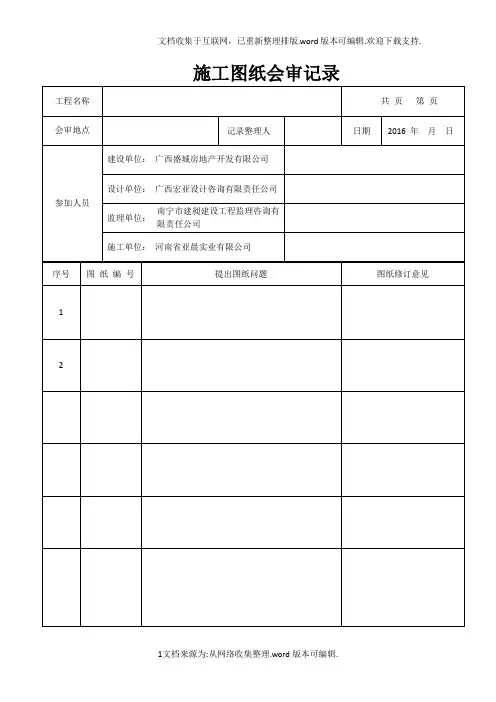

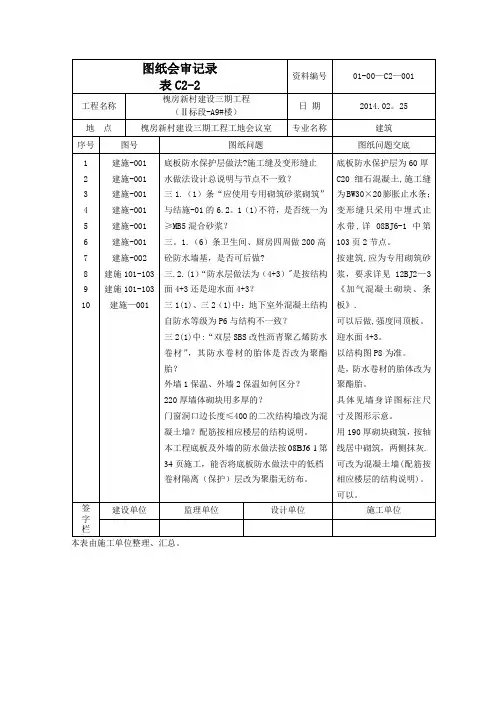

施工图纸会审记录
工程名称共页第页
会审地址记录整理人日期2016 年月日建设单位：广西盛城房地产开发有限企业
设计单位：广西宏亚设计咨询有限责任企业
参加人员
南宁市建昶建设工程监理咨询有
监理单位：
限责任企业
施工单位：河南省亚晨实业有限企业
序号图纸编号提出图纸问题图纸订正建议
1
2
- 让每一个人同等地提高自我
施工图纸会审记录
工程名称共页第页
序号图纸编号提出图纸问题图纸订正建议
建设单位（盖）设计单位（盖）监理单位（盖）施工单位（盖）
项目负责人：项目负责人：总监理工程师：项目经理：
年月日年月日年月日年月日
1、全部会审图纸均应记录在表内。

无建议时，应在“提出图纸问题”、“图纸订正建议”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

- 让每一个人同等地提高自我。

图纸会审记录范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____二、会审时间和地点1、会审时间：＿____年_____月_____日2、会审地点：＿____三、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____、＿____四、会审内容1、建筑专业建筑平面图中，房间的布局和尺寸是否满足使用功能的要求。

门窗的位置、尺寸和开启方式是否合理，是否与建筑外立面效果相协调。

楼梯的踏步尺寸、扶手高度等是否符合规范要求。

建筑节能设计是否符合相关标准。

2、结构专业基础形式和埋深是否合理，是否与地质勘察报告相符。

梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。

后浇带的设置位置和处理方法是否恰当。

钢结构的连接节点和构件尺寸是否准确。

3、给排水专业给排水管道的布置是否合理，是否与其他专业的管线有冲突。

卫生器具的选型和布置是否符合使用要求和规范规定。

消防栓和喷淋系统的设置是否满足消防规范。

给排水管材的选用是否合理。

4、电气专业电气线路的敷设方式和走向是否合理，是否与其他专业的管线有交叉。

配电箱、开关柜的位置和尺寸是否合适，是否便于操作和维护。

照明灯具的布置和选型是否满足照度要求和节能标准。

防雷接地系统的设计是否符合规范要求。

5、暖通专业空调系统的选型和布置是否合理，是否满足室内温度和湿度的要求。

通风管道的尺寸和走向是否与其他专业的管线有冲突。

风机、空调机组等设备的选型和安装位置是否合适。

五、会审意见及处理结果1、建筑专业问题：一层平面图中，走廊宽度较窄，影响人员通行。

意见：将走廊宽度由 15 米增加至 18 米。

处理结果：设计单位同意修改，在修改后的图纸中予以体现。

问题：外立面窗户的分格形式不够美观。

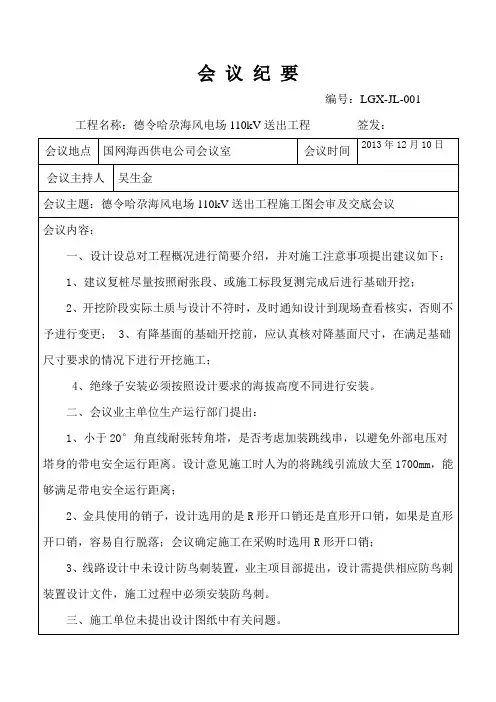

图纸会审会议纪要（精选6篇）图纸会审会议纪要篇1会议时间：20xx年3月22日15:30会议地点：四川新材料有限公司现场工程部办公室参加单位及人员：设计单位侯岚晋：全部放线以结施为准。

总平以图纸标高为依据，参照实际标高，以此放线。

能畅通排水的情况下，以实际标高为标准。

图纸一律按11G101实行。

一：1：职工宿舍12轴处楼梯门的开门方向?答：职工宿舍12轴处开门，向外开。

2：儿墙用多孔砖还是实心砖?答：女儿墙用多孔砖。

3：宿舍A-C轴总平与结构图尺寸不相符合答：职工宿舍及研发大楼放线以结施为准，并以A轴线为基准做调整，4：大楼5/13，7/13,9/13,11/13中L1截面尺寸及配筋未标明。

答：研发大楼结施5/13，7/13，9/13，11/13中L1截面尺寸200×400mm，上下配筋2根18，箍筋8mm，间距100mm。

5：大楼结施4/13中，Kz-8与Kz-7标注问题。

答：研发大楼结施4/13中，KZ-8修改城KZ-7。

6：护栏根据业主自己需要自行修改样式。

会签栏：施工单位：监理单位：设计单位：建设单位：整理单位：20xx年3月22日图纸会审会议纪要篇2会议议题:工程名称:时间：20xx年04月27日15:30地点：主持人：整理人:一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审会议纪要篇3议议题:春源公司龙岗同乐厂区二期厂房K区、J区厂房图纸会审工程名称:春源公司龙岗同乐厂区二期厂房K区、J区厂房工程时间：20xx年04月27日15:30地点：春源公司同乐厂区办公室主持人：仝山林整理人:陈新参加单位及人员(附表2：会议签到表)：1.建设单位：深圳春源钢铁工业有限公司林三能2.监理单位：深圳市龙建建设监理有限公司仝山林、方红林3.设计单位：城市建设研究院吴日重4.施工单位：福建省九龙建设集团有限公司王治国、吴本银、郑传琛会议议程及内容：一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审会议纪要篇4时间:x年xx月xx日地点:甲方会议室主持人:参加单位人员(附会议签到表):1.建设单位:2.监理单位:3.设计单位:4.施工单位:会议议程及内容:一、北部新区自行车道交通系统市政设施改造工程2标段图纸进行了技术交底。

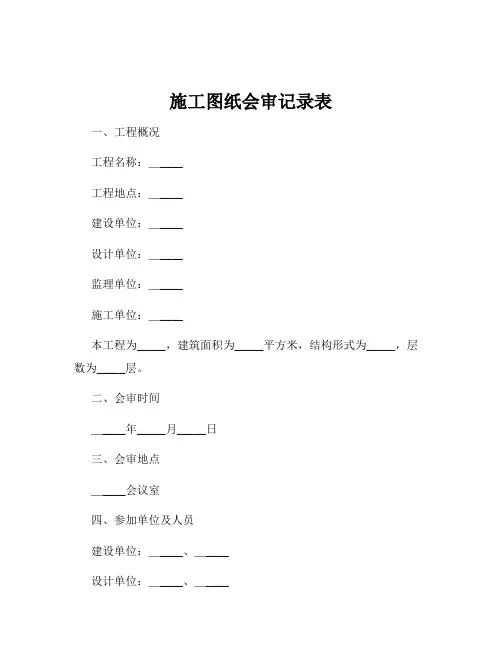

施工图纸会审记录表一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____本工程为_____，建筑面积为_____平方米，结构形式为_____，层数为_____层。

二、会审时间＿____年_____月_____日三、会审地点＿____会议室四、参加单位及人员建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____、＿____五、会审内容1、建筑专业（1）总平面图建筑物的定位坐标及标高是否准确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道的宽度、转弯半径是否满足规范要求。

（2）平面图房间的布局、尺寸是否满足使用功能要求。

门窗的位置、尺寸是否合理，开启方向是否正确。

楼梯的踏步尺寸、扶手高度是否符合规范。

（3）立面图建筑外立面的造型、色彩是否符合设计要求。

外墙面的材料、做法是否明确。

（4）剖面图建筑物的层高、净高是否满足要求。

楼板、梁的标高及位置关系是否正确。

2、结构专业（1）基础图基础的类型、埋深是否合理。

地基承载力的取值是否准确。

基础的配筋是否满足计算要求。

（2）柱、梁、板图构件的尺寸、配筋是否正确。

节点的构造做法是否清晰。

预留孔洞、预埋件的位置及尺寸是否准确。

（3）楼梯结构图楼梯的结构形式是否合理。

楼梯的配筋是否满足计算要求。

3、给排水专业（1）平面图给排水管道的走向、位置是否合理。

卫生器具的布置是否满足使用要求。

消防栓的位置、数量是否符合规范。

（2）系统图给排水系统的竖向分区是否合理。

管道的管径、坡度是否正确。

（3）详图各类阀门、水表的安装位置是否明确。

水池、水箱的构造及尺寸是否清晰。

4、电气专业（1）平面图电气线路的走向、敷设方式是否合理。

插座、开关的位置及数量是否满足使用要求。

配电箱的位置是否合理。

（2）系统图电气系统的供电方式、电压等级是否正确。

图纸会审记录某某小区项目某期建设单位：某某建设有限公司设计单位：某建筑设计有限公司监理单位：某集团有限责任施工单位：某某建设有限公司会审日期：202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图，有很多墙柱长度不一致，墙柱是否均按结构墙柱图施工，请确认。

墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中，节点21没有显示梁顶标高，请确认H面在哪，请确认。

梁底平飘窗底，具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁，梁平法施工图显示结构梁高为650，但是节点24显示梁从结构H往下仅为640，对不上，请确认按哪个图施工。

（4-A5轴交4-AF~4-AH轴同问）按650否15某栋楼JG-19bJG-02b通所有飘窗位置，结构连梁为650高，但是飘窗节点显示梁底为640，对不上，请确认按哪个图施工。

如修改大样，请提供最新大样按650，降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎，本楼栋装饰层厚度为60，反坎结构大样与建筑大样对不上，请确认按哪个大样。

按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14，显示窗台高度结构高为900，装饰层厚度为60，这样建筑窗台高仅剩840，是否符合安全标准，并且与建筑节点大样对不上，此窗台结构大样窗台是否改为960，请确认。

改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7，结构大样显示700宽，与建筑大样对不上，请确认按哪个施工。

此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引，请确认按哪个大样施工。

与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样，结构大样与建筑大样反坎对不上，请确认按哪个大样施工。

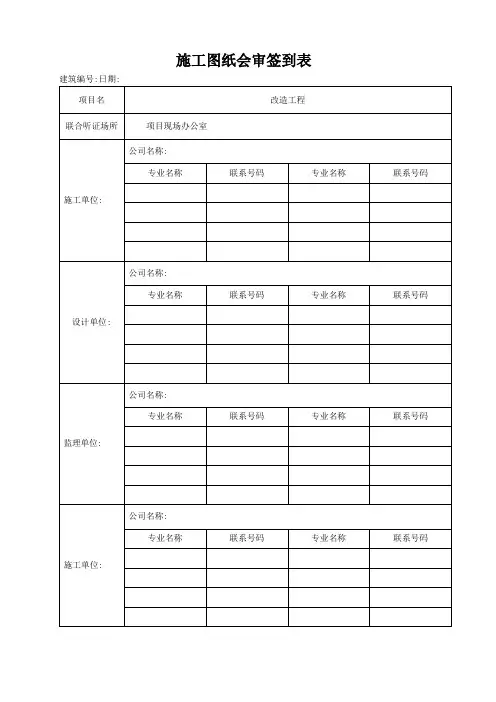

施工图纸会审签到表建筑编号:日期:
施工图纸会审记录
1、所有会审图纸均应记录在表中。

如无意见，应在“提出图纸问题”和“图纸修改意见”栏注明“无”。

2.本表一式四份，施工单位填写整理一份，参建单位签字一份。

施工图纸会审记录
1、所有会审图纸均应记录在表中。

如无意见，应在“提出图纸问题”和“图纸修改意见”栏注明“无”。

2.本表一式四份，施工单位填写整理一份，参建单位签字一份。

施工图纸会审记录
洛特诺。

:建筑编号:日期:
1、所有会审图纸均应记录在表中。

如无意见，应在“提出图纸问题”和“图纸修改意见”栏注明“无”。

2.本表一式四份，施工单位填写整理一份，参建单位签字一份。

设计技术交底记录
比德诺。

:不，5楼，BidNo:第页，共页
本表一式四份，一份由施工单位填写整理，一份由参建单位会签。

工程施工图设计文件审查会审记录表1. 会议信息•会议主题: 工程施工图设计文件审查•会议时间: [填写日期和时间]•会议地点: [填写地点]2. 会议目的本次会议的目的是对工程施工图设计文件进行审查，确保设计文件的合规性和可实施性。

3. 与会人员•主持人: [填写主持人姓名]•与会人员:–[填写与会人员姓名及职务，可根据情况增加或删减]4. 审查内容本次会议审查的工程施工图设计文件包括但不限于内容：•结构设计图纸•设备安装图纸•电气图纸•暖通及给排水图纸•其他相关设计文件5. 议程序号议程内容讨论结果1确定议程[填写讨论结果]2逐项审查设计图纸[填写讨论结果]3对发现的问题进行讨论[填写讨论结果]4提出修改建议[填写讨论结果]5对最终设计文件进行确认[填写讨论结果]6确定下一步工作[填写讨论结果]6. 讨论结果根据会议讨论，对于工程施工图设计文件的审查结果如下：•对于结构设计图纸，确认无问题，并建议在某些细节上进行修改。

•设备安装图纸需要重新设计，以满足项目的要求。

•电气图纸需要修改，以符合相关安全规范。

•暖通及给排水图纸需要进一步完善。

7. 修改建议•结构设计图纸的修改建议：[填写修改建议]•设备安装图纸的修改建议：[填写修改建议]•电气图纸的修改建议：[填写修改建议]•暖通及给排水图纸的修改建议：[填写修改建议]8. 最终确认对于上述讨论结果和修改建议，与会人员一致同意，并要求相应的设计部门在规定时间内完成修订。

9. 下一步工作•设计部门根据讨论结果的修改建议，对工程施工图设计文件进行修订。

•修改后的设计文件重新提交审查，进行最终确认。

10. 会议总结本次工程施工图设计文件审查会议对于发现问题、提出修改建议起到了积极的作用。

通过与会人员的共同努力，相信在下一次提交审查时，设计文件的合规性和可实施性将得到明显提高。

11. 会议记录人•[填写会议记录人姓名]12. 会议审批•[填写会议审批人姓名]为工程施工图设计文件审查会审记录表，经与会人员讨论并确认无误。

图纸会审记录模板一、图纸会审记录的基本信息1、工程名称：＿____2、会审日期：＿____3、地点：＿____4、参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的和范围本次图纸会审旨在对施工图纸进行全面审查，发现并解决其中存在的问题，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供保障。

会审范围包括建筑、结构、给排水、电气、暖通等各专业图纸。

三、建筑专业图纸会审要点1、建筑总平面图建筑物的定位坐标、标高是否明确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道、消防登高面的设置是否符合规范要求。

2、建筑平面图轴线、尺寸标注是否清晰准确。

房间的布局、功能是否满足使用要求。

门窗的位置、尺寸、开启方式是否合理。

楼梯、电梯的位置、数量、尺寸是否符合规范。

3、建筑立面图建筑外立面的造型、色彩是否与效果图一致。

外墙装饰材料、做法的标注是否明确。

门窗的样式、位置与平面图是否对应。

4、建筑剖面图建筑物各层的层高、标高是否准确。

梁、板、柱的位置、尺寸与结构图纸是否一致。

楼梯的踏步高度、宽度是否符合规范。

四、结构专业图纸会审要点1、基础平面图基础的类型、埋深、尺寸是否合理。

基础的持力层、承载力特征值是否明确。

桩基础的桩型、桩长、桩径、桩间距是否符合要求。

2、结构平面图梁、板、柱的编号、尺寸、配筋是否清晰准确。

预留孔洞、预埋件的位置、尺寸是否标注清楚。

结构构件的混凝土强度等级是否明确。

3、结构剖面图各层结构的标高、层高是否准确。

梁、板、柱的节点构造是否合理。

楼梯的结构形式、配筋是否符合规范。

4、结构设计说明工程的抗震设防烈度、抗震等级是否明确。

钢材、混凝土等材料的性能要求是否符合规范。

结构计算的主要参数、荷载取值是否合理。

五、给排水专业图纸会审要点室外给排水管网的布置、走向是否合理。

检查井、化粪池的位置、数量是否满足要求。

给排水管道与其他专业管线的交叉处理是否合理。
