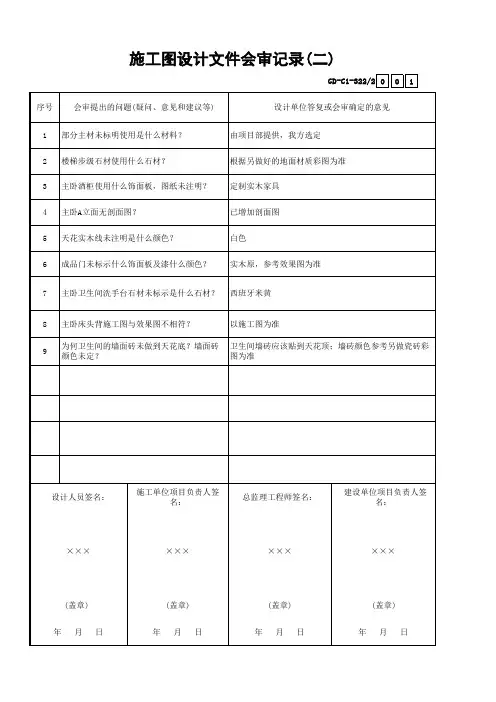

施工图设计文件会审记录GD-C1-322

001
(盖章)
(盖章)(盖章)××××××××××××(盖章)年 月 日年 月 日年 月 日年 月 日
设计人员签名：施工单位项目负责人签
名：总监理工程师签名： 建设单位项目负责人签名：
9为何卫生间的墙面砖未做到天花底？墙面砖
颜色未定？卫生间墙砖应该贴到天花顶；墙砖颜色参考另做瓷砖彩图为准
7主卧卫生间洗手台石材未标示是什么石材？西班牙米黄
8
主卧床头背施工图与效果图不相符？以施工图为准5
天花实木线未注明是什么颜色？白色6成品门未标示什么饰面板及漆什么颜色？实木原，参考效果图为准3
主卧酒柜使用什么饰面板，图纸未注明？定制实木家具4
主卧A立面无剖面图？已增加剖面图1
部分主材未标明使用是什么材料？由项目部提供，我方选定2
楼梯步级石材使用什么石材？根据另做好的地面材质彩图为准施工图设计文件会审记录(二)
GD-C1-322/2序号
会审提出的问题(疑问、意见和建议等)设计单位答复或会审确定的意见
记录整理单位：记录整理人：
整理完成日期:年 月 日GD-C1-322/2。

填填填填1.适用范围:图纸会审是指工程各参建单位在收到设计院施工图设计文件后，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

正式施工前，由建设单位组织，设计、监理、施工单位参加，共同对设计文件进行会审，将设计文件中存在的疑难问题给予解决，用本表记录。

2.填写要求：（1）参加图纸会审各方代表应签字齐全，日期、地点填写清楚；（2）图纸会审记录应由建设、设计、监理和施工单位的项目相关负责人签认，形成正式图纸会审记录。

（3）任何单位不得擅自在会审记录上涂改或变更其内容。

3.实施要点：（1）图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

（2）图纸会审一般按专业进行。

（3）在设计图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

各专业图纸之间必须核对。

（4）设计图纸会审时，设计单位必须派负责该项目的主要设计人员出席。

会审的工程图纸，必须经建设单位确认，未经确认不得交付施工。

（5）凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。

4.子项释义：（1）会审提出的问题：1）设计是否符合国家有关的技术政策、标准、规范，是否经济合理。

2）设计是否符合施工技术装备条件。

如需要采取特殊技术措施时，技术上有无困难，能否保证安全施工和工程质量。

3）有无特殊材料（包括新材料）要求，其品种、规格、数量是否满足需要。

4）建筑结构与设备安装之间有无重大矛盾。

5）图纸及说明是否齐全、清楚、明确，图纸尺寸、坐标、标高及管线、道路交叉连接点是否相符等。

填写说明:
1、每个问题描述前需说明问题所在图纸图号。

2、当问题描述需配图时，配图需保证打印成纸质版时清晰可见，CAD图纸配图建议使
用BWF进行复制粘贴，保证清晰可见，字体使用宋体10号，插图环绕文字格式建议设置为四周型；严禁黑底配图。

且该空间布置有用作钢筋支架的型钢，是否
可行。

3、同一个问题不允许跨页描述，当页末位置不够时，另起一页对该问题进行描述。

4、表“施工图设计文件会审记录（二）”中每页须有签名栏，如下图：
GD-C1-322/1
GD-C1-322/1
GD-C1-322/2
记录整理单位：
记录整理人: 整理完成日期： 年 月 日
GD-C1-322/2
GD-C1-322/2
记录整理单位：
记录整理人: 整理完成日期： 年 月 日
GD-C1-322/2。

001GD-C1-322/2序号会审提出的问题（疑问、意见和建议等）设计单位答复或会审确定的意见1经现场地放样9-9剖面与10-10剖面坡顶场地高程基本一致但冠梁顶高程分别这29.50（33.00)m，冠梁上部放坡段水平距离分别为3.00（1.50）m,实际放样9-9剖面距离现有围墙不足3.00m、还要预留坑顶排水沟以及人行通道、加之受相邻工地大门影响北侧大门开口处无法西移造成通道外边线距离坡顶开挖线不足2.00m，建议：9-9剖面减少土钉墙高度将冠梁顶高程与10-10剖面一致，减少土钉墙增加一道预应力锚索。

按图施工2支护平面图06号经现场实际放样10-10剖面（基坑东北角）有一条通讯电缆沟部分在开挖线内与施工图管线图中存在差异，建议：一是调查标示的准确性；二是根据现场实际调整调查清楚电缆详细位置，施工支护桩和搅拌桩时应确保足够的安全距离，电缆可迁移时，先行将电缆移出施工区并做好监管，否则，按实调整支护平面4一级平台无排水沟、安全护栏。

建议：加设排水沟和安全护栏同意加设排水沟和标准化安全护栏5二级平台无地面喷砼。

建议：采用素喷C20砼采用5cm厚水泥砂浆抹面硬化6三级平台有排水沟无安全护栏。

建议：加设安全护栏可不加设714-14剖面靠近东南角约60米长，现场实际为建筑垃圾，深度约5米。

搅拌桩无法施工。

建议：采用其它施工工艺或换填土现场确定对该区域搅拌桩范围进行换填后再施工设计人员签名：施工单位项目负责人签名：总监理工程师签名：建设单位项目负责人签名：（盖章）（盖章）（盖章）（盖章）年 月 日年 月 日年 月 日年 月 日记录整理单位：记录整理人：整理完成日期：年 月 日34a-4a剖面~5a-5a剖面电梯井与非电梯井从图上示意以电梯井坡顶线还是坡底线：建议明确标示。

施工图设计文件会审记录（二）按电梯井相对应的坡顶线边线控制、如单根支护桩有一部分在坡顶边线内按电梯井桩施工。

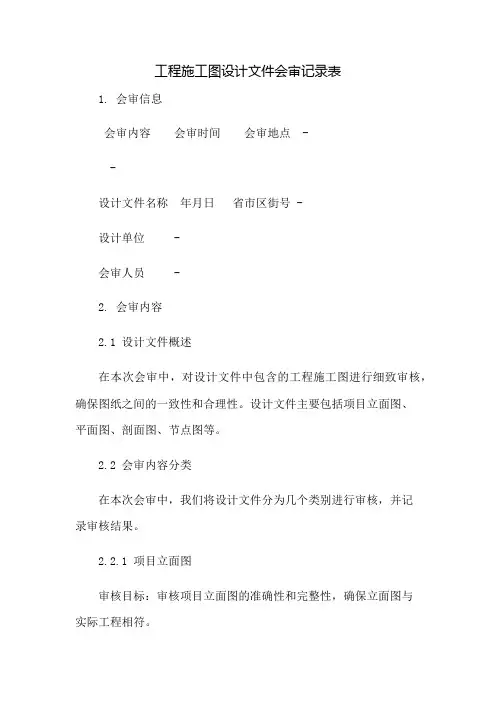

工程施工图设计文件会审记录表1. 会审信息会审内容会审时间会审地点 --设计文件名称年月日省市区街号 -设计单位 -会审人员 -2. 会审内容2.1 设计文件概述在本次会审中，对设计文件中包含的工程施工图进行细致审核，确保图纸之间的一致性和合理性。

设计文件主要包括项目立面图、平面图、剖面图、节点图等。

2.2 会审内容分类在本次会审中，我们将设计文件分为几个类别进行审核，并记录审核结果。

2.2.1 项目立面图审核目标：审核项目立面图的准确性和完整性，确保立面图与实际工程相符。

审核结果：经过会审，项目立面图经过确认准确、完整。

2.2.2 平面图审核目标：审核平面图的布置和标志的准确性，确保平面图符合工程实际需求。

审核结果：经过会审，平面图布置及标志准确。

2.2.3 剖面图审核目标：审核剖面图的准确性和完整性，确保剖面图符合工程实际需求。

审核结果：经过会审，剖面图准确、完整。

2.2.4 节点图审核目标：审核节点图的设计和连接方式，确保节点图满足工程要求。

审核结果：经过会审，节点图设计及连接方式符合工程要求。

2.3 会审结果根据会审内容分类的审核结果，总结如下：1. 项目立面图：准确、完整；2. 平面图：布置及标志准确；3. 剖面图：准确、完整；4. 节点图：设计及连接方式符合工程要求。

3. 遗留问题此次会审中未发现任何设计文件中的遗留问题。

4. 后续步骤根据设计文件的会审结果，设计单位应按照会审结果进行修改，确保设计文件符合工程要求。

5. 会审人员签名会审人员会审时间签名 -----是关于工程施工图设计文件会审记录表的内容。

会审记录表的主要目的是追踪、记录和修订设计文件，以确保施工过程中的图纸与实际工程相符。

在会审记录表中，我们记录了会审的基本信息、会审内容分类、会审结果、遗留问题和后续步骤等内容。

通过会审记录表的填写，可以保证施工图设计文件的准确性和合理性，减少施工过程中的错误和纠纷。

建筑工程施工图设计文件编制审核记录一、编制审核记录概述本文档旨在记录建筑工程施工图设计文件的编制审核过程，以确保设计文件的质量和合规性。

施工图设计文件是建筑工程的基础，对于建筑工程的施工和质量起着至关重要的作用。

通过详细记录编制审核过程，可以及时发现和解决设计文件中存在的问题，保障施工图的准确性和可靠性。

二、编制审核记录详细内容1. 编制审核记录表格编号项目审核人员审核日期1设计文件命名2021年1月1日命名规范符合要求2平面图设计2021年1月5日平面布局合理3立面图设计2021年1月10日立面图与平面图相符4剖面图设计赵六2021年1月15日剖面图细节清晰5结构设计2021年1月20日结构稳定、安全合规6设备设计2021年1月25日设备配置合理7给排水设计2021年2月1日给排水方案符合规范8电气设计赵六2021年2月5日电气布置合理2. 编制审核记录详细说明1) 设计文件命名审核人员在2021年1月1日进行了设计文件命名的审核。

经过审核，确认设计文件的命名规范符合要求。

命名规范的制定是为了方便对文件进行管理和查找，保证文件的可读性和可维护性。

2) 平面图设计审核人员在2021年1月5日进行了平面图设计的审核。

经过审核，确认平面布局合理，各功能区域布置合理，符合设计要求。

平面图是建筑工程设计的重要基础，对于施工进程和后续的功能实现起着关键性的作用。

3) 立面图设计审核人员在2021年1月10日进行了立面图设计的审核。

经过审核，确认立面图与平面图相符，立面表现形式清晰，材质选用合理。

立面图是建筑外立面的呈现，对于建筑的外观效果和美观度具有重要影响。

4) 剖面图设计审核人员赵六在2021年1月15日进行了剖面图设计的审核。

经过审核，确认剖面图细节清晰，标注和尺寸符合要求，能够清楚表达建筑内部的结构和功能布局。

5) 结构设计审核人员在2021年1月20日进行了结构设计的审核。

经过审核，确认结构设计的稳定性和安全合规。
