工程制图(054201)一、单选题1、绘图时常用的图纸分为（）两种。
A.X型和Y型B.A型和B型C.E型和F型D.以上都不对参考答案:A答案解析:无2、直线AB的正面投影反映实长，该直线为（）。
A.水平线B.正平线C.侧平线D.一般位置线参考答案:B答案解析:无3、斜二测图的轴向伸缩系数是()A.p=q=r=1B.p=q=r=0.82C.p=r=1，q=0.5D.p=q=1，r=0.5参考答案:C答案解析:无4、圆锥的四条轮廓素线在投影为圆的视图中的投影位置()A.都在圆心B.在中心线上C.在圆上D.分别积聚在圆与中心线相交的四个交线参考答案:D答案解析:无5、正面斜二测Y向变形系数一般取()。
A.2B.1C.0.8D.0.5参考答案:D答案解析:无6、在体表面取点，首先应()。
A.判定点所在面的位置B.作出辅助直线C.作出辅助圆线D.直接求参考答案:A答案解析:无7、平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为()A.平行于圆锥面上一素线B.平行于圆锥面上两素线C.与圆锥面上所有素线相交D.垂直于圆锥轴线参考答案:C答案解析:无8、用β＝45度—的铅垂面，距球心为1/3半径处截切圆球，所产生截交线的特殊点有()A.6个B.8个C.10个D.12个参考答案:B答案解析:无9、当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线参考答案:B答案解析:无10、平面与正圆锥面截交，当平面与锥面上一素线平行时截交线为（）A.椭圆B.双曲线C.抛物线D.直线参考答案:C答案解析:无11、四棱柱的一个视图反映底面实形，另两视图的图形特征是()。
A.三角形B.圆C.矩形D.梯形参考答案:C答案解析:无12、两个视图为矩形的形体是()A.直棱柱B.圆柱C.组合柱D.前三者参考答案:B答案解析:无13、一个正圆柱和一个正圆锥共轴相交，相贯线在轴线所平行的投影面上的投影为()A.圆B.椭圆C.直线D.双曲线参考答案:C答案解析:无14、画侧平面圆的正等测图应选用的轴测轴是()A.X、Y轴B.X、Z轴C.Y、Z轴D.任意两轴参考答案:C答案解析:无15、柱体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:C答案解析:无16、轴线垂直H面的圆柱，被正垂面截切柱曲面，截交线的空间形状为()A.圆B.椭圆C.矩形D.一条直线参考答案:B答案解析:无17、台体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:A答案解析:无18、两个圆锥相交，交线是两条直线，它们的空间位置是()A.共顶B.轴线垂直不相交C.轴线平行D.轴线交叉参考答案:A答案解析:无19、画图时，粗中细三档实线形的线宽为()。

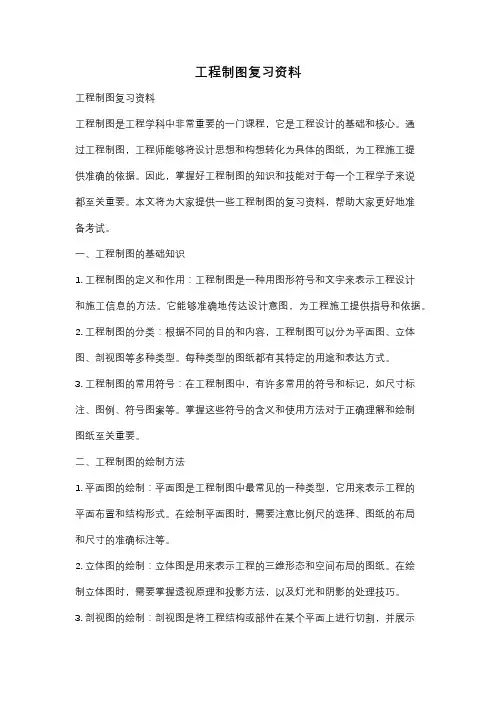

工程制图复习资料工程制图复习资料工程制图是工程学科中非常重要的一门课程，它是工程设计的基础和核心。
通过工程制图，工程师能够将设计思想和构想转化为具体的图纸，为工程施工提供准确的依据。
因此，掌握好工程制图的知识和技能对于每一个工程学子来说都至关重要。
本文将为大家提供一些工程制图的复习资料，帮助大家更好地准备考试。
一、工程制图的基础知识1. 工程制图的定义和作用：工程制图是一种用图形符号和文字来表示工程设计和施工信息的方法。
它能够准确地传达设计意图，为工程施工提供指导和依据。
2. 工程制图的分类：根据不同的目的和内容，工程制图可以分为平面图、立体图、剖视图等多种类型。
每种类型的图纸都有其特定的用途和表达方式。
3. 工程制图的常用符号：在工程制图中，有许多常用的符号和标记，如尺寸标注、图例、符号图案等。
掌握这些符号的含义和使用方法对于正确理解和绘制图纸至关重要。
二、工程制图的绘制方法1. 平面图的绘制：平面图是工程制图中最常见的一种类型，它用来表示工程的平面布置和结构形式。
在绘制平面图时，需要注意比例尺的选择、图纸的布局和尺寸的准确标注等。
2. 立体图的绘制：立体图是用来表示工程的三维形态和空间布局的图纸。
在绘制立体图时，需要掌握透视原理和投影方法，以及灯光和阴影的处理技巧。
3. 剖视图的绘制：剖视图是将工程结构或部件在某个平面上进行切割，并展示其内部构造和细节的图纸。
在绘制剖视图时，需要注意切割面的选择和标注，以及剖视线的绘制和标注。
三、工程制图的常见问题和解决方法1. 图纸的比例失调：在绘制图纸时，如果比例失调，会导致图纸的尺寸和实际情况不符，给工程施工带来困扰。
解决这个问题的方法是仔细选择比例尺，确保图纸的尺寸准确。
2. 符号标注的错误：在工程制图中，符号标注的准确性至关重要。
如果标注错误，会导致施工方无法正确理解设计意图。
解决这个问题的方法是仔细查阅标准规范，确保符号标注的一致性和准确性。
3. 尺寸标注的缺失：在图纸中，尺寸标注是非常重要的一环，它能够告诉施工方每个构件的具体尺寸和位置。
工程制图复习资料一．判断题8分（直线平面相对位置关系and空间直线、面的特殊性）二．填空题12分三．作图题80分①直线平面相交、判断交点及可见性；②已知特殊直线距平面距离，画出未知直线；③两个平面相交，求交线，并判断可见性；④已知平面截切立体，将截面投影画出；⑤平面立体相交；⑥圆锥立体截切，即将已知圆锥截两下，画出剩余立体投影；⑦标高投影，求直线的倾角、平面的等高线and最大斜度线；判断及填空1.投影法一般分为两类：中心投影法and平行投影法；平行投影分类：正投影法and斜投影法。
2.平行投影特性：类似性、全等性、积聚性、从属性、定比性and平行性。
3.工程上常用图示法：正投影、轴测投影图、透视投影and标高投影。
4.组合体的组合形式可分为三种：叠加、切割and综合。
5.组合体各基本体间表面的连接关系：平齐、相错、相切and相交。
6.看图的基本方法：形体分析法and线面分析法7.轴测投影面：将物体连同确定其空间位置的参考直角坐标系，沿不平行于任意坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的具有立体感的图形，称为轴测投影。
8.轴测投影的基本术语：①轴测投影面②轴测轴③轴间角④轴向伸缩系数9.建筑施工图一般包含以下内容：①图样目录及设计总说明②建筑施工图③建筑结构施工图④设备施工图10.道路根据其性质组成可分为以下四类：①公路②城市道路③厂矿道路④农村道路11.道路工程图是以：路线平面图、路线纵断面图and路基横断面图来表示路线线形、空间位置、路基、路面状况和尺寸。
路线平面图：道路工程图是以地形和道路路线图作为平面图，称之为路线平面图；路线纵断面图：以纵向断面展开图作为立面图，称为路线纵断面图；路基横断面图：以横向断面图作为侧面图，称为路基横断面图。
12.公路路线分为：直线、圆曲线and缓和曲线。
13.根据地形起伏情况，为了清晰地表示图样，地形图应采用不同的比例，一般山岭区采用1:2000，丘陵和平原采用1:5000.14.规定，垂直方向采用的比例尺按水平方向采用的比例尺放大10倍（如1:5000放大后为1:500）15.路基断面的形式：填方路基、挖方路基、半填半挖路基16.城市道路横断面的基本形式：一块板、两块板、三块板、四块板P263 P26717.城市道路的交叉可分为两种形式：平面交叉and立体交叉18.桥梁按结构体系分：梁式桥、拱桥、钢架桥、斜拉桥、悬索桥等。

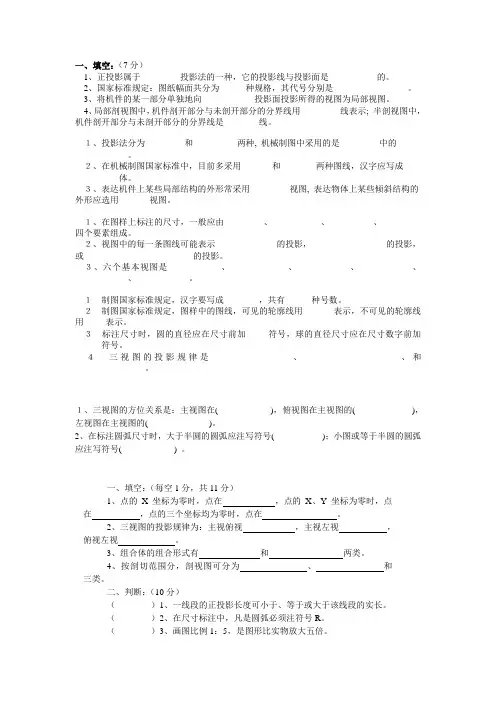

工程制图复习提纲1 制图的基本知识1.1机械机械图国家标准1.2绘图工具和仪器的使用1.3几何作图与圆弧连接1.4平面图形的尺寸分析及画法1.5绘图的基本方法及步骤2 投影理论基础2.1 投影法及三面投影的形成2.2 立体表面上的点线面的投影分析2.3 平面立体的投影及其表面取点2.4 回转体的投影及其表面取点3 组合体的投影3.1 组合体的形成及分析方法3.2 平面与立体相交3.3 立体与立体相交3.4 组合体三视图的画法3.5 组合体三视图的尺寸标注3.6 读组合体视图5 机件常用表达方法5.1 视图5.2 剖视图5.3 断面图5.4 局部放大图及常用简化画法5.5 表达方法的综合应用6 零件图8 装配图复习题：一、填空题1、工程技术上根据投影原理，并遵照国家标准或有关规定绘制的表达工程对象的、及的图称为工程图样，简称图样。
机械图样按表达对象来分，最常见的有和两种。
表达零件的、、及的图样成为零件图，表达产品及其组成部分的、的图样成为装配图。
形状、大小、技术要求、零件图、装配图、结构、大小、技术要求、联接、装配关系2、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。
粗实线、虚线、细实线、细点画线3、图样上标注的每一个尺寸，一般由、、及____________组成。
尺寸界线、尺寸线、尺寸数字、相关符号4、尺寸标注符号R20，Φ40：R表示___________，Φ表示___________。
半径、直径5、同一机件如用不同的比例画出，其图形大小___________，图上标出的尺寸数值___________。
不同、相同6、工程常用的投影法分为____________和____________两类，其中正投影法属于____________投影法。
中心投影法、平行投影法、平行7、三视图的投影规律为：主视图与俯视图____________，主视图与左视图____________，俯视图与左视图____________。
《工程制图》复习资料一、填空题1、三视图通常指__主______视图、__俯______视图和____左___视图。
2、在AutoCAD中，快速执行前一个命令，可以按____F4____键或____D____键，执行命令的过程中想退出来可以按___ Esc _______键。
3、左图对应的标注命令分别是_Insert_______、__Update______、__Delete______4、图纸的基本幅面有A0、_、A1、A2、A3、A4_五种。
5、AutoCAD默认环境中，使用转旋命令是，逆时针旋转角度为_____顺时针旋转角度为_______(填正或负)。
6、一个完整的尺寸标注由四部分组成：___尺寸线、尺寸界线、尺寸箭头、尺寸文字____________。
7、正等轴测图的轴间角为___120________°。
二、单项选择题1、要把某条边界外的某一线段修剪掉，首先选择的是：（B ）A、边界B、要修剪的线段C、都不是，而是先定要修剪的方向2、假如不知道某一线段的长度，但想将其定在100的长度，那选择拉长工具的那个选项：（）A、增量B、百分数C、全部D、动态3、用“起点、圆心、角度”方式逆时针绘制一个圆弧时，输入的角度应该为：（ D ）A、正数B、负数C、零D、正数或负数都可以4、往右上角方向做矩形阵列时，输入行间距和列间距应该分别输入：（D ）A、正数、正数B、正数、负数C、负数、正数D、负数、负数5、以下那种图形不能用“分解”工具分解（A ）A、圆B、矩形C、多线D、多段线6、对某个图层进行以下操作后是可以看到图形，但不能进行编辑。
（B ）A、关闭B、锁定C、冻结D、什么操作都不可以7、已知如下三视图，请选出与之对应的立体图（B ）A B C D8、图中矩形阵列的“列间距”指的是：（ B ）A B C DA、A到BB、A到CC、B到CD、A到D9、已知一立体轴测图，按箭头所指的方向的视图是（ C ）A B C D10、能精确捕捉到圆上的四等分点的命令为（A ）A、象限点B、端点C、交点D、切点11、在其他命令执行时可输入执行的命令称为（C ）A、编辑命令B、执行命令C、透明命令D、绘图命令12、__D_____不是[多线段]命令的选项。
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

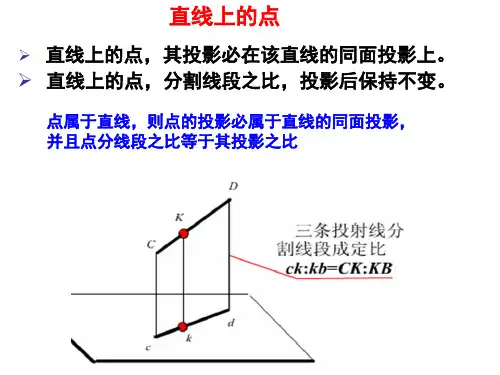

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

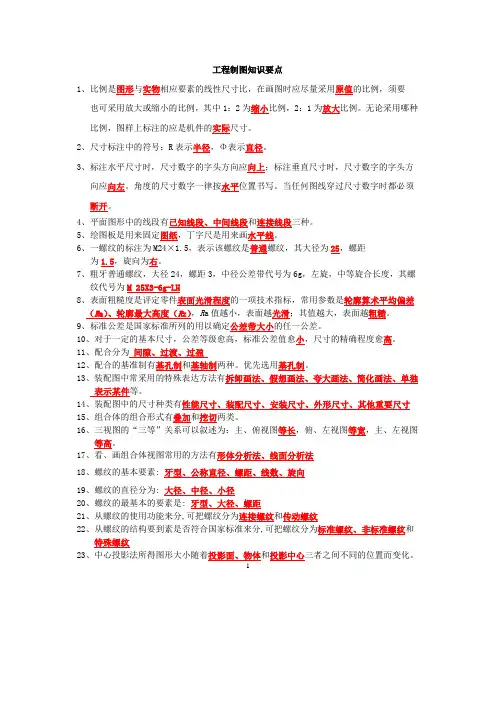

工程制图知识要点1、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
2、尺寸标注中的符号：R表示半径，Φ表示直径。
3、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
4、平面图形中的线段有已知线段、中间线段和连接线段三种。
5、绘图板是用来固定图纸，丁字尺是用来画水平线。
6、一螺纹的标注为M24×1.5，表示该螺纹是普通螺纹，其大径为25，螺距为1.5，旋向为右。
7、粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为M 25X3-6g-LH8、表面粗糙度是评定零件表面光滑程度的一项技术指标，常用参数是轮廓算术平均偏差（R a）、轮廓最大高度（R z），R a值越小，表面越光滑；其值越大，表面越粗糙。
9、标准公差是国家标准所列的用以确定公差带大小的任一公差。
10、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
11、配合分为间隙、过渡、过盈12、配合的基准制有基孔制和基轴制两种。
优先选用基孔制。
13、装配图中常采用的特殊表达方法有拆卸画法、假想画法、夸大画法、简化画法、单独表示某件等。
14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸15、组合体的组合形式有叠加和挖切两类。
16、三视图的“三等”关系可以叙述为：主、俯视图等长，俯、左视图等宽，主、左视图等高。
17、看、画组合体视图常用的方法有形体分析法、线面分析法18、螺纹的基本要素:牙型、公称直径、螺距、线数、旋向19、螺纹的直径分为: 大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹22、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和特殊螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
