大学制图考试题目及答案一、选择题（每题2分，共20分）1. 制图的基本任务是什么？A. 表达和交流工程信息B. 制作工程图纸C. 进行工程设计D. 管理工程文档答案：A2. 以下哪个不是正投影法的特点？A. 真实性B. 唯一性C. 直观性D. 可量测性答案：C3. 在工程制图中，常用的比例尺有哪些？A. 1:1, 1:2, 1:5B. 1:10, 1:20, 1:50C. 1:100, 1:200, 1:500D. 1:1000, 1:2000, 1:5000答案：C4. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：D5. 在工程制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 清晰、简洁、完整C. 准确、简洁、完整D. 清晰、准确、简洁答案：A6. 以下哪个不是工程制图中的视图？A. 主视图B. 左视图C. 俯视图D. 侧视图答案：D7. 在工程制图中，剖面图的作用是什么？A. 显示物体的内部结构B. 显示物体的外部形状C. 显示物体的尺寸D. 显示物体的位置关系答案：A8. 以下哪个不是工程制图中的尺寸标注方法？A. 线性尺寸标注B. 角度尺寸标注C. 弧度尺寸标注D. 面积尺寸标注答案：D9. 在工程制图中，什么是装配图？A. 表示单个零件的图B. 表示多个零件组合的图C. 表示零件的加工过程的图D. 表示零件的安装顺序的图答案：B10. 以下哪个不是工程制图中的公差？A. 尺寸公差B. 形状公差C. 位置公差D. 表面粗糙度答案：D二、填空题（每题2分，共20分）1. 工程制图中，______是最基本的投影方法。

答案：正投影法2. 在工程制图中，______是表示物体在空间中位置关系的图。

答案：装配图3. 工程制图中，______是表示物体内部结构的图。

答案：剖面图4. 工程制图中，______是表示物体外部形状的图。

答案：视图5. 在工程制图中，______是表示物体尺寸的图。

工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。

答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。

尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。

2. 解释什么是剖面图，并说明其在工程制图中的作用。

答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。

它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。

3. 描述工程制图中焊接符号的表示方法及其意义。

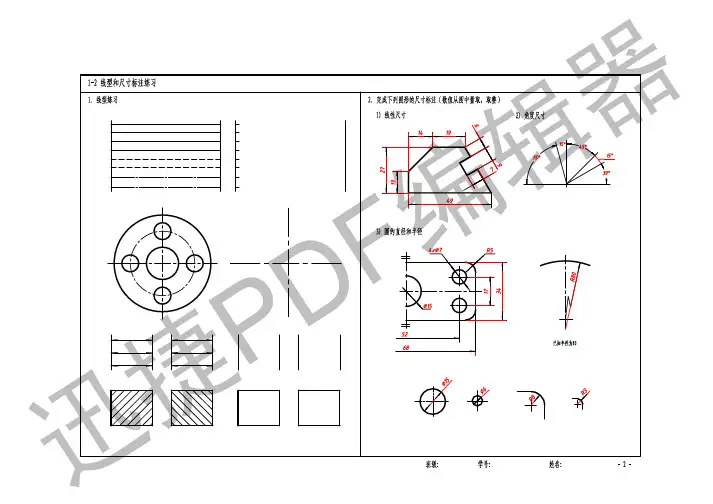

《工程制图》期末试卷1.标注平面图形的尺寸（10分）
2.参考立体图，补画三视图中的漏线（10分）
3.参考立体图，补画三视图中的漏线（10分）
4.求平面图形的实形（10分）
5.补画左视图（10分）
6.补全主视图和左视图上的漏线（10分）
7.已知主视图与俯视图，补画左视图（10分）
8.补画主视图上的漏线（10分）
9.补画主视图和左视图上的漏线（10分）
10.标注组合体的尺寸（1：1从图中量取尺寸）（10分）
《工程制图》试卷答案1.解题过程和步骤：
2.解题过程和步骤
3.解题过程和步骤
4.解题过程和步骤
5.解题过程和步骤
6.解题过程和步骤：
7.解题过程和步骤：
8.解题过程和步骤：
9.解题过程和步骤：
10.解题过程和步骤：。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

页眉
《工程制图》课程期末考试试卷参考答案
一、根据立体图，补齐三视图中所缺的图线。

(6分)
页脚
页眉
二、看懂两视图，画出第三视图。

（每题7分，共14分）
1、
2、
页脚
页眉
三、完成下列截断体的三面投影。

(15分)
页脚
页眉
四、画出被截切回转体的第三视图。

(10分)
页脚
页眉
五、根据两视图，求作左视图（15分）
六、标注出下列组合体的尺寸（尺寸数值从图中按1：1量取，并取整数）（12分）
页脚
页眉
七、在指定位置，将主视图改画成全剖视图。

(10分)
页脚
页眉
八、根据立体图，画组合体的三视图，尺寸从立体图中按1：1量取。

（18分）
欢迎您的光临，word文档下载后可以修改编辑。

双击可以删除页眉页脚。

谢谢！单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善
页脚。

工程制图样卷及部分参考答案班级姓名学号得分题号一二三四五六七八总分得分阅卷人一、填空：（每题1分，共10分）1、点的X坐标为零时，点在W面上，点的X、Y坐标为零时，点在Z轴上，点的三个坐标均为零时，点在坐标原点上。

2、三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等。

3、组合体的组合形式有叠加和切割两类。

4、按剖切范围分，剖视图可分为全剖视、半剖视和局部剖视三类。

5、两等径圆柱相贯，其相贯线形状为椭圆。

6、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。

7.使用绘图软件，当由键入点（X，Y）为相对坐标时，应键入___@ X，Y __。

8.在绘图软件中，图层的属性包括开关、颜色及_线型____等。

9.用绘图软件绘制组合图形，所用的命令包括矩形、圆和__填充____。

10.在计算机绘图中,实现对称的图形可以利用命令( 镜像)11. 新建块时，所选取的对象位于0层层时，该块插入到当前文件的非0层后，块的颜色、线型随当前层设置改变。

12.使用绘图软件，要表示离现在10单位远,成50度角的点应键入__ @10<50___。

13.组合体上相邻表面之间的连接关系有平齐、__________和__________。

相交和相切14.组合体的组合形式可分为______和______两种。

叠加和切割15.点A的坐标为（20，10，30），则该点对H投影面的距离为________。

30mm16.比较两点的Y坐标大小，可判定两点___ ___的位置关系。

前后17.当与圆锥轴线平行且不与圆锥顶点相交的平面截切圆锥时，截交线是__ _和__ _。

双曲线段和直线段18.若圆柱和圆锥的轴线相交、且公切于一球面时，它们的相贯线必为__ _。

椭圆19.A0图纸的幅面大小为______________。

841×118920．用BREAK命令断开一个圆时，断开部是自第一个断开点起，按______方向延展到第二个断开点之间的部分。

一、单项选择题（每小题3分，共计30分）1. A 3号与A 4号图纸幅面尺寸的关系是（A 1倍B 2 倍C 3 倍D 4 倍2. 细虚线用来画（）线条。
