《工程制图》期末考试题(B卷)答案

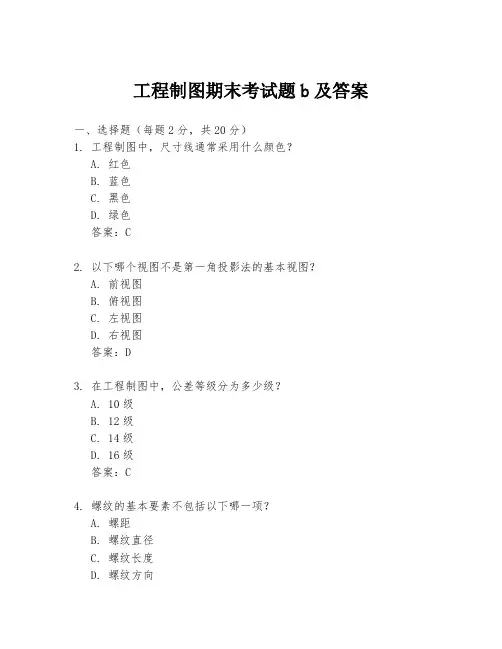

工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。

答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。

尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。

2. 解释什么是剖面图，并说明其在工程制图中的作用。

答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。

它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。

3. 描述工程制图中焊接符号的表示方法及其意义。

攀枝花学院考试试卷工程制图---往年试题出版：12#4309#108联系电竭诚.电脑耗材床上书桌（各种漂亮图案）：25元/张 笔记本散热器（6款）：22元、26元、32元、35元(2款)、38元U 盘：紫光2G42元紫光4G55元紫光8G75元金士顿2G46元金士顿4G58元金士顿8G85元手机内存卡（TF 卡）：2G40元4G54元 摄像头：500万像素25元800万像素32元1200万像素38元耳机：25元、45元鼠标：15元、25元、45元、55元、60元（无线） 键盘：25元（小型）、30元鼠标垫（高级）2元 电脑锁：钥匙锁15元密码锁17元 电脑清洗液：8元各类品牌显示器 读卡器：普通读卡器8元万能读卡器18元乐意为您选购其它电脑耗材！！！2010级期末考试复习系列资料考出优异的成绩《竭诚》电脑耗材祝您送货上门免费服务音响：屁颠虫35元 清华同方40元 清华紫光45元冲击波60元实时行情，电询为准！特色服务（数码广场）：特价二手电脑、低价配新机、低价购笔记本电脑、物美价廉，欢迎您的选购！ 联系方式：9#10812#430攀枝花学院考试试卷《工程制图》试卷（A 卷）适用专业：材料工程、生物与化学工程学院考试形式：开（）、闭（√）卷题号 一 二 三 四 五 六 七 八 总分 统分人 得分注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

一、求作下列直线的三面投影。

（每题6分，共12分）1、水平线AB 从点A 向右、向后，β＝30°，长15mm 。

（6分）2、正垂线CD 从点C 向前，长20mm 。

（6分）二、已知CD 是 ABC 上的侧垂 线，求作△ABC 的水平投影（保留作图线）。

（10分） 三、作出圆柱面上线AB 、BC 的其余投影（保留作图线）。

（12分）四、补全下图中所缺的图线。

（15分）1、（8分）2、（7分）得分 阅卷人得分阅卷人得分 阅卷人得分 阅卷人系）： ______：班：教师:：：教师： 室主任：系）主任：份数：以下内容由学生填写 bac五、选择题。

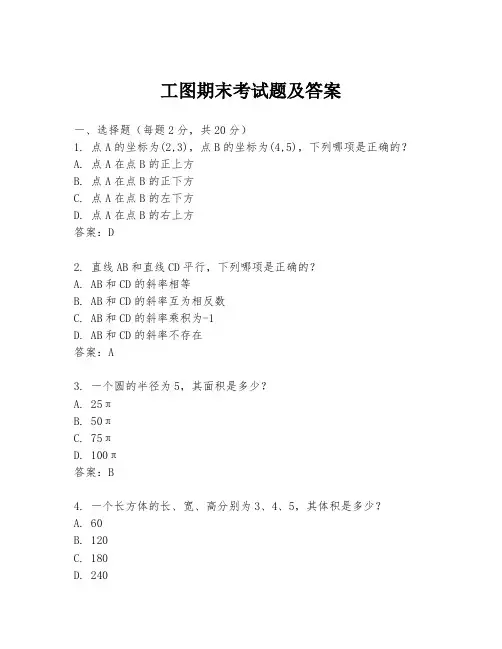

工图期末考试题及答案一、选择题（每题2分，共20分）1. 点A的坐标为(2,3)，点B的坐标为(4,5)，下列哪项是正确的？A. 点A在点B的正上方B. 点A在点B的正下方C. 点A在点B的左下方D. 点A在点B的右上方答案：D2. 直线AB和直线CD平行，下列哪项是正确的？A. AB和CD的斜率相等B. AB和CD的斜率互为相反数C. AB和CD的斜率乘积为-1D. AB和CD的斜率不存在答案：A3. 一个圆的半径为5，其面积是多少？A. 25πB. 50πC. 75πD. 100π答案：B4. 一个长方体的长、宽、高分别为3、4、5，其体积是多少？A. 60B. 120C. 180D. 240答案：A5. 一个圆锥的底面半径为4，高为6，其体积是多少？A. 32πB. 64πC. 96πD. 128π答案：C6. 一个圆柱的底面直径为8，高为10，其侧面积是多少？A. 80πB. 160πC. 240πD. 320π答案：C7. 一个球的半径为5，其表面积是多少？A. 100πB. 150πC. 200πD. 250π答案：C8. 一个正四面体的边长为a，其体积是多少？A. a³√2/12B. a³√2/6C. a³√2/3D. a³√2/4答案：B9. 一个正八面体的边长为a，其表面积是多少？A. 2a²√2B. 4a²√2C. 6a²√2D. 8a²√2答案：C10. 一个正十二面体的边长为a，其体积是多少？A. (15+7√5)a³/4B. (15+7√5)a³/2C. (15+7√5)a³/6D. (15+7√5)a³/8答案：A二、填空题（每题2分，共20分）1. 一个长方体的长、宽、高分别为a、b、c，其表面积为________。

答案：2(ab+bc+ac)2. 一个圆柱的底面半径为r，高为h，其体积为________。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中的“三视图”指的是哪三种视图？A. 前视图、侧视图、顶视图B. 正视图、俯视图、左视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、右视图答案：B2. 在工程制图中，尺寸线通常使用什么线型表示？A. 点划线B. 虚线C. 实线D. 双点划线答案：B3. 根据GB/T 4457.1-2003标准，图幅的尺寸是下列哪一项？A. A0、A1、A2、A3、A4B. A0、A1、A2、A3、A4、A5C. A0、A1、A2、A3、A4、A5、A6D. A0、A1、A2、A3、A4、A5、A6、A7答案：B4. 在工程制图中，表示中心线的线型是什么？A. 点线B. 虚线C. 实线D. 双点划线5. 工程制图中，螺纹的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用双点划线表示答案：C6. 工程制图中，如果一个平面与投影面平行，则其投影是：A. 原形B. 缩小形C. 放大形D. 变形答案：A7. 工程制图中，表示孔的符号是什么？A. ⊕B. ⊗C. ⊚D. ⊛答案：A8. 在工程制图中，尺寸标注的起点通常使用什么符号表示？A. ⊕B. ⊗C. ⊚D. ⊛答案：C9. 工程制图中，用于表示轴线的线型是什么？B. 虚线C. 实线D. 双点划线答案：A10. 工程制图中，如果一个平面与投影面垂直，则其投影是：A. 原形B. 缩小形C. 放大形D. 变形答案：D二、填空题（每题2分，共20分）1. 工程制图中，表示对称中心线的线型是________。

答案：点线2. 工程制图中，表示剖面线的线型是________。

答案：虚线3. 工程制图中，表示断裂线的线型是________。

答案：双点划线4. 工程制图中，表示尺寸线的线型是________。

答案：虚线5. 工程制图中，表示局部放大图的线型是________。

答案：点线6. 工程制图中，表示轮廓线的线型是________。

cad工程制图期末考试题及答案CAD工程制图期末考试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是AutoCAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D3. 在AutoCAD中，哪个命令可以创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A4. 以下哪个命令不是AutoCAD中的修改命令？A. MOVEB. COPYC. ARRAYD. ZOOM答案：D5. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：B6. 以下哪个选项不是AutoCAD中的尺寸标注类型？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 面积尺寸答案：D7. 在AutoCAD中，哪个命令用于创建块？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A8. 以下哪个选项不是AutoCAD中的几何约束类型？A. 垂直B. 水平C. 相切D. 颜色答案：D9. 在AutoCAD中，哪个命令可以快速访问工具栏？A. TOOLBARB. MENUBARC. STATUSBARD. COMMANDLINE答案：A10. 以下哪个选项不是AutoCAD中的视图命令？A. VIEWB. DVIEWC. 3DORBITD. PLOT答案：D二、填空题（每空2分，共20分）1. 在AutoCAD中，使用________命令可以创建新的图层。

答案：LAYER2. 当需要修改对象的属性时，可以使用________命令。

答案：PROPERTIES3. 在AutoCAD中，________命令用于创建圆。

答案：CIRCLE4. 要将一个对象复制到另一个位置，可以使用________命令。

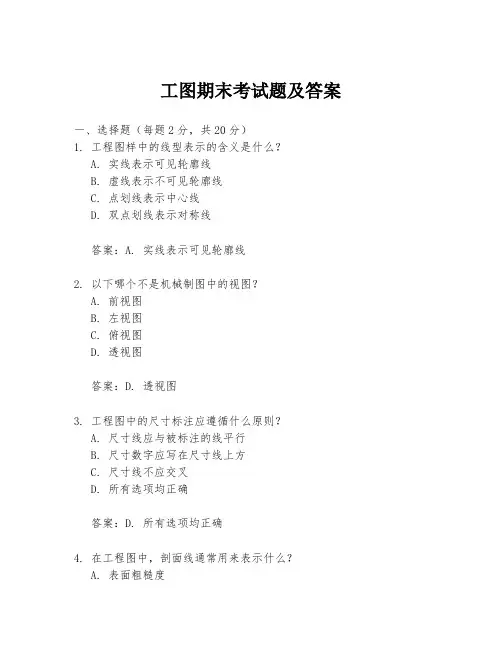

工图期末考试题及答案一、选择题（每题2分，共20分）1. 工程图样中的线型表示的含义是什么？A. 实线表示可见轮廓线B. 虚线表示不可见轮廓线C. 点划线表示中心线D. 双点划线表示对称线答案：A. 实线表示可见轮廓线2. 以下哪个不是机械制图中的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D. 透视图3. 工程图中的尺寸标注应遵循什么原则？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线上方C. 尺寸线不应交叉D. 所有选项均正确答案：D. 所有选项均正确4. 在工程图中，剖面线通常用来表示什么？A. 表面粗糙度B. 材料的厚度C. 零件的内部结构D. 零件的对称性答案：C. 零件的内部结构5. 工程图中的尺寸链是什么？A. 一系列相互关联的尺寸B. 一系列相互独立的尺寸C. 一系列用于控制零件精度的尺寸D. 一系列用于控制零件形状的尺寸答案：A. 一系列相互关联的尺寸6. 以下哪个不是工程图中的尺寸标注方法？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 颜色尺寸答案：D. 颜色尺寸7. 工程图中的公差标注表示什么？A. 零件的制造成本B. 零件的使用寿命C. 零件的尺寸允许的偏差范围D. 零件的材质答案：C. 零件的尺寸允许的偏差范围8. 工程图中的螺纹标注通常包括哪些信息？A. 螺纹类型B. 螺纹直径C. 螺纹螺距D. 所有选项答案：D. 所有选项9. 工程图中的焊接符号表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 所有选项答案：D. 所有选项10. 工程图中的表面粗糙度符号表示什么？A. 表面光洁度B. 表面硬度C. 表面材料D. 表面处理答案：A. 表面光洁度二、简答题（每题5分，共20分）1. 简述工程图中的三视图是什么，并说明它们之间的关系。

答案：工程图中的三视图包括前视图、左视图和俯视图。

它们分别从物体的正面、左侧和上方观察物体，以展示物体的三个主要方向的外形。

页眉
《工程制图》课程期末考试试卷参考答案
一、根据立体图，补齐三视图中所缺的图线。

(6分)
页脚
页眉
二、看懂两视图，画出第三视图。

（每题7分，共14分）
1、
2、
页脚
页眉
三、完成下列截断体的三面投影。

(15分)
页脚
页眉
四、画出被截切回转体的第三视图。

(10分)
页脚
页眉
五、根据两视图，求作左视图（15分）
六、标注出下列组合体的尺寸（尺寸数值从图中按1：1量取，并取整数）（12分）
页脚
页眉
七、在指定位置，将主视图改画成全剖视图。

(10分)
页脚
页眉
八、根据立体图，画组合体的三视图，尺寸从立体图中按1：1量取。

（18分）
欢迎您的光临，word文档下载后可以修改编辑。

双击可以删除页眉页脚。

谢谢！单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善
页脚。

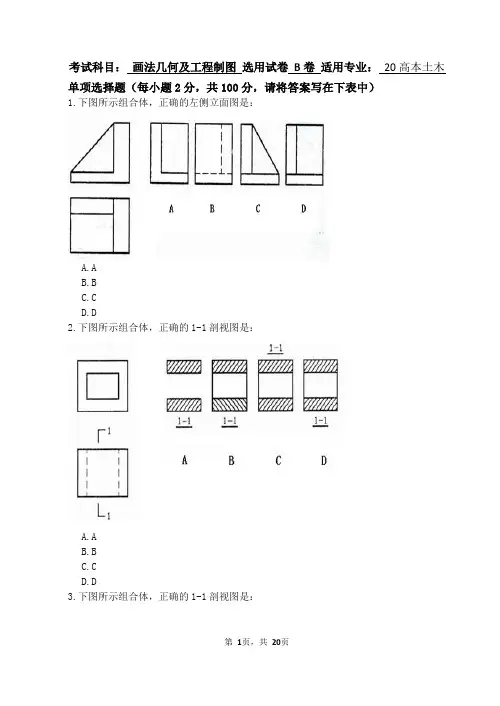

考试科目：画法几何及工程制图选用试卷B卷适用专业：20高本土木单项选择题（每小题2分，共100分，请将答案写在下表中）1.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D2.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D3.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D4.下图所示组合体，正确的1-1断面图是：A.AB.BC.CD.D5.下图中已知组合体正面图和侧面图，正确的平面图是：A.AB.BC.CD.D6.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D7.下图为截切后正圆柱的三面投影，正确的H面投影是：A.AB.BC.CD.D8.下图为截切后正圆柱的三面投影，正确的W面投影是：A.AB.BC.CD.D9.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线10.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线11.下图所示三棱柱与半球相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、圆曲线与圆曲线的组合D.椭圆、椭圆与椭圆的组合12.下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、椭圆与直线的组合D.椭圆、椭圆与椭圆的组合13.下图所示球与半圆柱相贯，相贯线的空间形状是：A.椭圆B.空间曲线C.椭圆与直线的组合D.圆14.下图所示球与圆锥相贯，相贯线的空间形状是：A.圆B.空间曲线C.矩形D.椭圆15.在下图中已知形体的三面投影图，则与其吻合的轴测图是：A.AB.BC.CD.D16.下图所示六棱锥被正垂面P所截，其截交线的形状是：A.三角形B.五边形C.六边形D.七边形17.下图为截切后正四棱锥的投影，正确的水平投影是：A.AB.BC.CD.D18.下图所示正垂面圆O的水平投影是：A.直线B.椭圆C.圆D.双曲线19.下图所示的曲面是：A.柱面B.锥面C.回转面D.螺旋面20.下图所示的曲面是：A.柱面B.柱状面C.单叶旋转双曲面D.螺旋面21.下图所示的曲面是：A.锥面B.锥状面C.单叶旋转双曲面D.双曲抛物面22.下图所示K点在球面上的位置是：A.球面的左下前部B.球面的右下前部C.球面的左上前部D.球面的左上后部23.下图所示位于球面正面投影轮廓线上的点是：A.M点B.N点C.K点D.无24.下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：A.AB.BC.CD.D25.下图所示圆柱被两平面所截切，切口的空间形状是：A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合26.下图为截切后正圆锥的正面投影，它的两段截交线是：A.双曲线与椭圆曲线的组合B.等腰三角形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三角形与椭圆曲线的组合27.下图为球面被两个正垂面切割，其切口的空间形状是：A.椭圆曲线与椭圆曲线的组合B.椭圆曲线与双曲线的组合C.圆曲线与圆曲线的组合D.矩形与椭圆曲线的组合28.在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：A.AB.BC.CD.D29.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错30.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错31.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错32.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交垂直C.相交不垂直D.交错33.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错垂直34.在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：A.平行于a'b'B.垂直于a'b'C.平行于abD.垂直于ab35.下图所示的平面是：A.水平面B.侧垂面C.铅垂面D.一般倾斜平面36.下图所示ABCDE平面的类型是：A.正垂面B.铅垂面C.侧垂面D.一般倾斜平面37.下图所示P、Q两平面的相对几何关系是：A.平行B.垂直C.相交D.不确定38.一套建筑施工图中,剖面图的剖切位置、剖视方向应在那幅图表达( )A.总平面图B.底层平面图C.标准层平面图D.屋顶平面图39.下列哪项必定属于总平面图表达的内容( )A.相邻建筑的位置B.墙体轴线C.柱子轴线D.建筑物总高40.详图符号圆圈内的4表示( )A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图样所在图纸的编号41.平面图中相邻两道横向定位轴线之间的距离一般指的是房间的( )A.开间B.进深C.层高D.总尺寸42.立面图中,室外地坪线用何种线表示( )A.细实线B.中虚线C.粗实线D.特粗实线43.屋顶节点详图常采用哪种方式表述其内部构造( )A.多层构造引出线加文字说明B.文字说明C.多层构造引出线加尺寸标注D.尺寸标注44.关于建筑平面图的图示内容,以下说法错误的是( )A.表示内外门窗位置及编号B.表示楼板与梁的位置及配筋C.注出室内楼地面的标高D.画出室内设备位置和形状45.直线平面若不平行，则一定相交，且直线与平面只能交于一点。

工程制图B卷及答案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March专业年级工程制图（一）试题考试类型：闭卷试卷类型：B卷考试时量： 120 分钟一、单项选择题（本大题共7小题，每小题2分，共14分）1、工程图制图标准中规定的幅面代号为A3的幅面尺寸为（ D ）A、841×1189B、594×841C、420×594D、297×4202、下列选项中那一项不是中心投影法和平行投影法的共有基本性质（ B ）A、同素性B、定比性C、从属性D、积聚性3、在W面反映实形，在H面和V面积聚成直线且平行于相应坐标轴的平面为（ C ）A、水平面B、正平面C、侧平面D、任意倾斜平面4、轴测投影图是利用（ A ）绘制的。

A、斜投影法B、中心投影法C、平行投影法D、正投影法5、已知一直线与正垂线垂直，则该直线为（ B ）A、水平线B、正平线C、侧平线D、铅垂线6、下列曲面中，属于曲线面的是（ D ）A、圆柱面B、圆锥面C、双曲抛物面D、圆环面7、正圆锥被一平面截切，截交线为椭圆时，截平面的位置为（ A ）二、填空题（本大题共10小题，每空1分，共26分）1、根据国家制图标准规定，10号汉字的尺寸系列为（mm）____10*7____。

2、在平行投影法中，可分为正投影法和_____斜投影法_______。

3、尺寸标注的四要素为_____尺寸界线______、______尺寸线______、___尺寸起止符号____、______尺寸数字_____。

4、工程上常用的四种图示方法有：______多面正投影法_______、______轴侧投影法______、_______标高投影法_____、______透视投影法______。

5、投影图的度量关系必须遵守“三等”规律，将之简化为口诀为____长对正______、_____高平齐____、______宽相等_______。

工程制图期末考试笔试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的放置顺序B. 投影线的方向C. 视图的表达方式D. 视图的数量答案：C2. 在工程制图中，尺寸标注应遵循的原则是什么？A. 尺寸线应垂直于所标注的线段B. 尺寸数字应放在尺寸线的上方或外侧C. 尺寸线应与所标注的线段平行D. 所有以上选项答案：D3. 以下哪个不是工程制图中常见的图线类型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，剖面图的作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸D. 表示物体的材料答案：A5. 工程制图中，局部视图与全视图的区别是什么？A. 局部视图只显示物体的一部分B. 全视图显示物体的全部C. 局部视图通常用于复杂物体的表示D. 所有以上选项答案：D6. 工程制图中，尺寸标注的“三要素”是指什么？A. 尺寸线、尺寸数字、尺寸界线B. 长度、宽度、高度C. 直径、半径、角度D. 线性尺寸、角度尺寸、曲线尺寸答案：A7. 在工程制图中，什么是“三视图”？A. 俯视图、侧视图、仰视图B. 正视图、俯视图、侧视图C. 正视图、背视图、侧视图D. 正视图、俯视图、背视图答案：B8. 工程制图中，什么是“剖视图”？A. 用来表示物体内部结构的视图B. 用来表示物体外部形状的视图C. 用来表示物体尺寸的视图D. 用来表示物体材料的视图答案：A9. 在工程制图中，什么是“断面图”？A. 用来表示物体的内部结构的视图B. 用来表示物体的外部形状的视图C. 用来表示物体的尺寸的视图D. 用来表示物体材料的视图答案：A10. 工程制图中，什么是“装配图”？A. 用来表示单个零件的视图B. 用来表示多个零件组合在一起的视图C. 用来表示零件的尺寸的视图D. 用来表示零件的材料的视图答案：B二、简答题（每题10分，共30分）1. 请简述工程制图中尺寸标注的基本规则。

《工程制图》期末考试题（B卷）答案\班级：姓名：学号：_____________题目一二三四五六七总分登分签名得分一、根据已知视图补画缺线：（每小题分，共10分）二、根据立体图和主视图，补画俯、左视图所缺图线，未知尺寸可在立体图上图上量取，取整数：（共10分）得分评卷员得分评卷员三、（一）将主视图改画为全剖视图，左视图画为半剖视得分评卷员图：（共15 分）（二）补齐遗漏尺寸(按1:1的比例从图中量取后取整) （10分）四、填空（每小题1分，共5分）得分评卷员1）画在视图之内的断面图称为重合断面图。

2）标题栏位于图纸的右下角。

3）内、外形都需要表达，而形状又基本对称时，采用半剖视图。

半剖视图的标注方法与全剖视图相同。

4）为了把物体上某些结构在视图上表达清楚，可以将这些结构用大于原图形所采用的比例画出，这种图形称为局部放大图。

五、找出图中的错误，并改正(画在图指定的位置上：（共10 分）外螺纹 内螺纹六、看图回答问题（共40分）（一）选出正确的移出断面（2分）（ a ） （ d ）得分 评卷员得分 评卷员（二）上图所示零件上有 3 个螺纹孔和 2 几锥形孔；零件长、宽、高三个方向的最大尺寸是230 、30 、270 ；A-A剖视图是用 2 个平行剖切平面剖切后得到的全剖视图；主视图①处所指两个圆的直径分别是Ф104和Ф20。

（10分）（三）看懂下面所示的油缸下盖零件图，完成下列问题：（8分）1、主视图采用旋转剖切方法，右边的图形是左视图；2、零件右右两端面比较，加工精度较高的是右端面；3、主视图图内下部画出的阶梯孔，其大孔直径为14 ，深度为8 ；小孔直径为9 ，这种孔共有 4 个。

4、图中尺寸 50r6，查表可知其上下偏差为+0.05、+0.034，其公差为0.016 。

（四）看懂最后页图所示的齿轮轴零件，完成下列问题（每小题分，共20分）1、在指定位置补图中所缺移出断面图，键槽深3mm。

（3分）2、齿轮轴零件图使用的表达方法有：局部剖主视图，局部放大图，移出断面图，尺寸标注等（4分）3、已知与φ20f7 （es=-0.02mm,ei=-0.041mm）相配合的孔为φ20H8，其上下偏差为ES=+0.033mm，EI=0mm，分别画出轴、孔的公差带图，指出二者的配合制度，并求出最大间隙和最小间隙或最大过盈和最小过盈；公差带图：配合制度：基孔制的间隙配合；最大间隙0.074 ；或最大过盈\ ；最小间隙0.021 ；或最小过盈\ ；（8分）4、用“▼”在图中标出长度方向和径向的尺寸主要基准：（2分）5、图中I、II、III处的表面粗糙度是、、。

工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。

A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。

A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。

A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。

A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。

A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。

A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。

A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。

A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。

A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。

A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。

A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。

A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。

A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。

A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。

A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。

2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。

3. 标准符号（代码）GB/T 1185-1982是___符号表示。

一、填空题（28 分，每小题4分）1．投影法分和两大类。

2．三视图的三等定律________________、__________________、___________________。

3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。

4．点的绝对坐标可表示为，点的相对坐标可表示为。

5．正等轴测图的伸缩系数是，简化伸缩系数是。

6. 30°在CAD中的字符代码是___________________________。

7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。

二、判断与选择题（24分，每小题3分）1.多次复制“copy”对象的选项为：（）。

（A）m （B）d （C）p （D）c2．已知物体的主俯视图，正确的左视图是（）。

3.下列命令中没有复制功能的是：（）A移动命令B矩阵命令C偏移命令D镜像命令4．已知主视图和俯视图，正确的左视图是（）。

5. 已知平面与V面的倾角为30°，正确的投影图为。

6．图示断面的正确画法是（）。

7.使用多段线命令能创建什么类型的对象？（）A直线B曲线C有宽度的直线和曲线D以上都是8．正确的左视图是（）。

三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。

（20 分）线段AB 线段BC 线段CD 平面P 平面Q 平面R 线线线面面面四、根据三视图，作出正等轴测图。

一、填空题（28 分，每小题4分）1.中心投影；平行投影。

2.长对正、宽相等、高平齐。

3.图样；实际。

4.（X，Y）；@（X，Y）。

5.0.82；1。

6.30%%D7.直径；半径。

二、判断与选择题（24分，每小题3分）1.A2.B3.A.4.C5.(2)6.C7. D8.D三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。

（20 分）四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
