发电机断路器简介范文

发电机断路器在大容量机组上的应用
报告题目：发电机断路器在大容量机组上的应用
第一部分：介绍
发电机断路器是一种可以在发电机装置中关闭或打开电路的设备，在发电机装置上使用断路器可以保护系统免受过载现象带来的危害。

在大容量机组上，发电机断路器更加重要，因为发电机产生的电压和电流达到极大的峰值，如果操作不当会对系统造成严重的损坏。

此外，发电机断路器还用于在发电机系统中检测电流、电压及故障等指标，并能快速关断机组电路，以有效地限制电气设备损坏和减少可能存在的安全问题。

第二部分：使用原理
发电机断路器由一组圈绕在铁芯上的线圈（也称为输电辊）组成，其一端供发电机连接，另一端可直接连接到电力网，当发生异常情况时，断路器通过控制线圈电流的变化来实现电路的关闭。

断路器的输电辊是由一组绝缘隔离的绝缘体支撑，每个输电辊中有一根钢绞线，当钢绞线受到环境温度的变化时，由于热传导的影响，钢绞线松紧对输电辊的大小有影响，从而控制输电辊的位移，从而实现断路器的打开和关闭。

第三部分：在大容量机组上的应用
在大容量机组上，发电机断路器有着重要的作用。

首先，它可以防止过载现象带来的损坏，并能够有效地限制电气设备损坏，从而避免因过载造成的意外后果。

此外，断路器还可以测量发电机设备的故障，以及及时关断电路，避免故障扩大和事故的发生，为大容量机组的正常运行带来稳定的保障。

第四部分：总结
发电机断路器是电力系统中比较重要的安全保护装置，在大容量机组上，它有着重要的作用。

它可以有效杜绝过载现象，保护电气设备免受损坏；此外，断路器还可以用来测量发电机设备的故障，及时关断电路，从而防止故障的扩大和事故的发生。

发电机断路器的应用和技术条件发电机断路器是电力系统中的一种重要电器，主要用于保护发电机和输电线路。

在电力系统中，发电机断路器可以起到保护电路安全、阻止电路故障传播、限制故障范围和快速恢复系统功能等作用。

本文将对发电机断路器的应用和技术条件进行详细的介绍。

一、发电机断路器的应用1. 安全保护发电机断路器的主要作用是保护电路安全。

当电路故障发生时，发电机断路器会自动切断电路，避免电流过大引起火灾和设备损坏等问题。

在电力系统中，发电机断路器不仅可以保护发电机和输电线路，还可以保护负载设备和其他重要设备的安全。

2. 阻止电路故障传播当电路故障发生时，如果不及时切断电路，电路故障会迅速传播，并引起其他设备的故障，从而影响整个电力系统的正常运行。

发电机断路器可以在故障发生时迅速切断电路，阻止电路故障的传播，保证电力系统的安全和稳定。

3. 限制故障范围在电力系统中，故障发生时，如果不及时限制故障范围，故障会扩大到整个电力系统，从而使电力系统瘫痪。

发电机断路器可以限制故障范围，保证电力系统的正常运行。

4. 快速恢复系统功能在电力系统中，故障发生时，需要尽快恢复系统功能，这样才能保证电力系统的正常运行。

发电机断路器可以在故障恢复后快速切合电路，以保证电力系统的正常运行。

二、发电机断路器的技术条件1. 电气参数发电机断路器的电气参数是指发电机断路器的额定电压、额定电流、额定短路开断电流和额定短路关合电流等参数。

这些参数是评定发电机断路器质量的重要指标，也是发电机断路器应用的重要技术条件。

2. 机械参数发电机断路器的机械参数是指发电机断路器的额定机械寿命、额定机械操作力、额定机械操作次数等参数。

这些参数是评定发电机断路器结构强度和机械可靠性的重要指标，也是发电机断路器应用的重要技术条件。

3. 热参数发电机断路器的热参数是指发电机断路器的额定温升、额定短时热稳定能力等参数。

这些参数是评定发电机断路器的耐热性能和热稳定性能的重要指标，也是发电机断路器应用的重要技术条件。

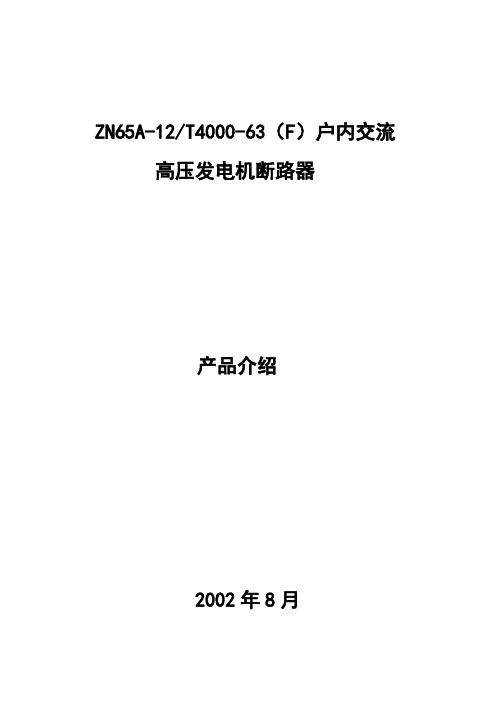

ZN65A-12/T4000-63（F）户内交流高压发电机断路器产品介绍2002年8月ZN65A-12/T4000-63（F）户内交流高压发电机断路器介绍一．发电机断路器的应用随着发电机单机容量的不断增大，普通的配电断路器已无法满足发电系统要求，同时，为了提高发电系统的安全可靠性，目前，在发电机与主变、厂变之间普遍采用发电机专用断路器。

对于发电系统而言，发电机出口装设专用断路器具有以下优点；1.简化厂用电切换/操作程序；2.提高发电机、变压器的保护水平；3.简化同期操作，便于检修、调试；4.适应厂网分开的需求。

因此，发电机断路器在发电厂得到了广泛的应用。

二．发电机断路器的特殊要求由于发电系统的特殊性，对发电机断路器提出了特殊的要求，那么，发电机断路器与普通配电断路器相比其技术性能参数有如下特殊要求。

1．额定短路开断电流额定短路开断电流的交流分量有效值推荐为：135MW机组：63kA；300MW机组：80kA；600MW机组：160kA。

额定短路开断电流的直流分量百分数；时间常数τ：当额定电压40.5kV及以下时配电断路器为120ms；发电机断路器为150ms。

2．额定短路关合电流额定短路关合电流峰值为额定短路电流交流分量有效值的2.74倍。

3．额定峰值耐受电流额定峰值耐受电流等于额定短路关合电流。

4．额定失步开断电流额定失步对称开断电流的交流分量有效值，为额定短路开断电流交流分量有效值的50%；额定失步非对称开断的直流分量百分数为50%~60%。

5．额定负荷开、合电流和开、合次数额定负荷开、合电流为额定电流；连续开、合次数规定为50次。

6．预期瞬态恢复电压预期瞬态恢复电压上升率：系统源为4.5kV/µs，发电机源为1.8kV/µs。

三．发电机断路器的现状我国近年来对12kV等级的发电机断路器主要依赖进口。

如ABB、西门子、阿尔斯通等公司生产的产品，进口产品性能优良、可靠性高但价格昂贵。

标题：abb发电机断路器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

一、发电机出口断路器概述及主要性能参数1、设备概述发电机组的出口断路器是由瑞士ABB有限责任公司生产的型号为HEC8型SF6气体绝缘的金属封闭开关.发电机出口断路器主要由断路器本体、隔离开关、接地开关、避雷器、电压互感器、电容器和汇控柜组成。

汇控柜由上下两层组成.上层主要有操作面板、二次接线端子、二次回路、小空气开关、继电器和保险等.下层有断路器、隔离开关、接地开关的操作机构及电气联锁装置。

. .装有发电机出口断路器的机组的主要优点就是当发电机故障时.发电机出口断路器可以断开与主变的电的联系.同时厂用电可以通过主变倒入.使机组厂电的输入方式更加灵活可靠.从而提高了机组其它设备安全性。

. .. .HEC8出口断路器利用自压气原理来灭弧.即灭弧气流所需能量是从电弧本身取得的。

电弧的产生所释放的能量导致压力室很快和很大的升压和升温。

从电弧来的对流和辐射热量在弧接点系统和压器活塞之间的“加热容积”中引起一个突然的升压（图1）。

热气体正是从这里喷射出来.而在交流电通过零位后即将电弧熄灭。

. .. .图1电弧内部的磁场收缩效应也促进了压力升高.这表现为作用在电弧路径的中心方向的一股力量。

这个电流产生的磁力反过来又引起电弧的一股强大轴向气流.基本上是一个向外喷射的等离子体流.有一部分分流到加热容积中去（图2）。

切断过程中非常大的电流在流动时.压力升高可能性很大。

用一个专用的安全阀来释放压力可以避免机械损伤。

. .. .图2三、出口断路器结构1、下图显示出口断路器正面图.上部分为出口断路器就地控制柜；下半部分自远端开始依次是接地刀闸Q81控制头、断路器Q0控制头、接地刀闸Q82控制头、隔离刀闸Q9控制头。

. .. .2、下图显示出口断路器散热风扇。

散热风扇分A、B两列布置.运行中保证每相至少有一台风扇运行。

. .. .3、下图显示出口断路器本体罩、隔离刀闸位置观察镜、断路器位置观察镜：通过观察镜可以看到隔离刀闸断口.确认隔离刀闸是否合闸良好或者是否彻底断开。

装设发电机出口断路器优越性的分析引言发电机出口断路器是一种用于保护发电机和电力系统的重要设备。

它在发电机出口处安装，用于隔离发电机和电网之间的故障，以确保电力系统的安全运行。

本文将分析装设发电机出口断路器的优越性，从经济、安全和可靠性等方面进行论述。

1. 经济优越性装设发电机出口断路器带来的经济优势主要体现在以下几个方面：1.1 节约维护成本发电机出口断路器能够在发生故障时迅速隔离发电机和电网，避免故障蔓延和造成更大的损失。

相比于其他保护措施，如限流器和保险丝，断路器的维护成本较低。

断路器具有更长的使用寿命和较少的维修周期，减少了设备维护的频率和成本。

1.2 提高电网稳定性装备发电机出口断路器可以减少因故障而导致的电网中断时间，提高电网的可靠性和稳定性。

当发电机出现故障时，断路器可以快速切断故障电路，防止故障扩散到整个电网。

这样可以减少停电时间，降低负荷损失并提高客户满意度。

1.3 降低设备损坏风险在发电机和电网之间安装断路器可以降低设备损坏的风险。

当发生故障时，断路器能够快速切断故障电路，减少电力设备受到的冲击和损害。

这可以延长设备的寿命，减少更换和修理的费用，从而降低电力系统的运营成本。

2. 安全优越性装设发电机出口断路器带来的安全优势主要表现在以下几个方面：2.1 防止电弧故障发电机出口断路器能够有效防止电弧故障引发的火灾和爆炸。

当电流过载或发生短路时，断路器能迅速中断故障电路，切断电流。

这可以阻止电弧持续存在，并防止电弧引发的火灾和爆炸。

因此，装备发电机出口断路器可以提供更高的电气安全保障。

2.2 防止人身伤害发电机出口断路器可以防止电击事故，保护操作人员免受电流冲击而导致的伤害。

当存在电流故障时，断路器可以迅速切断电路，阻止电流通过人体，从而避免电击事故的发生。

这为操作人员提供了更高的工作安全性。

2.3 增强系统可靠性装备发电机出口断路器可以提高电力系统的可靠性。

断路器能够迅速切断故障电路，减少故障对整个系统的影响。

风力发电机出口断路器结构及原理讲诉1. 引言风力发电机是一种常见的可再生能源设备，它将风能转化为电能。

而在风力发电机的输出端，通常需要安装一个出口断路器来保护电网和风力发电机自身。

本文将介绍风力发电机出口断路器的结构及其工作原理。

2. 结构风力发电机出口断路器由以下几个主要组件构成：2.1 断路器主体断路器主体是出口断路器的核心组件，通常由金属外壳、电磁铁、触头等部分组成。

断路器主体具有承受高电流的能力，并且能够迅速中断电路。

2.2 控制装置出口断路器需要一个控制装置来监测电网和风力发电机的状态，并在必要时触发断路器的动作。

控制装置通常由传感器、电控单元和触发装置组成。

2.3 过电压保护装置过电压保护装置用于检测并保护电网和风力发电机免受过高电压的损害。

当电网或发电机出现过电压情况时，该装置会触发断路器的动作，将电路切断。

2.4 故障指示器故障指示器用于显示断路器的状态信息，例如断开或闭合状态。

这可以帮助操作员及时发现并处理断路器相关的故障。

3. 工作原理风力发电机出口断路器的工作原理如下：1. 控制装置不断监测电网和发电机的电流、电压等参数。

2. 当电流或电压超过设定的阈值时，控制装置会向触发装置发送信号，触发断路器的动作。

3. 断路器主体迅速中断电路，切断电网和风力发电机之间的连接。

4. 如果出现过电压情况，过电压保护装置将触发断路器的动作，同样切断电路。

5. 故障指示器会显示断路器的状态，以便操作员及时处理问题。

4. 结论风力发电机出口断路器在保护电网和风力发电机方面起着重要作用。

通过控制装置的监测和触发动作，断路器能够及时切断电路，保护电力设备免受损坏。

了解出口断路器的结构和工作原理对于运维人员和技术人员来说都是很重要的。

以上是对风力发电机出口断路器结构及原理的简要介绍。

希望本文能为读者提供一些有用的信息。

断路器参数说明范文断路器是一种用于保护电气设备不受过载、短路和地故障等电气故障的电器。

它能够自动切断电路，以防止电气设备因电流过大而损坏。

断路器的参数说明了它的性能和使用要求，下面将详细介绍几个重要的断路器参数。

1. 额定电流（Rated current）：断路器所能承受的最大电流值。

在电路负载正常工作时，电流应小于或等于额定电流，一旦电流超过额定值，断路器会自动断开电路，起到了保护作用。

2. 短路分断能力（Short-circuit breaking capacity）：断路器能够在限定时间内切断由短路引起的电流。

短路通常会导致电流急剧增大，如果断路器无法及时切断电流，就会导致电气设备受损，甚至引发火灾。

短路分断能力是断路器的重要参数之一，通常以额定电流和短路电流之比来表示。

3. 故障分断能力（Fault breaking capacity）：断路器能够在限定时间内切断由地故障引起的电流。

地故障是电路中发生的一种故障，通常会导致电流急剧增大，类似于短路。

故障分断能力是断路器的重要参数之一，通常以额定电流和故障电流之比来表示。

4. 过载保护特性（Overload protection characteristic）：当电路负载超过额定电流的一定百分比时，过载保护功能会起作用。

过载保护特性通过断路器内部的热继电器或电子元件来实现，可以实时检测电流大小并进行保护。

不同的断路器具有不同的过载保护特性，可以根据负载工作条件选择合适的断路器。

5. 动作特性（Tripping characteristic）：断路器的动作特性会影响其对电流异常情况的反应速度。

常见的动作特性有熔断型（fused type）、热继电器型（thermal/magnetic type）和电子型（electronic type）等。

熔断型断路器通过熔断丝来实现过载和短路保护，热继电器型断路器通过热继电器和电磁铁组合实现保护，电子型断路器则通过电子元件来实现保护。
