发电机出⼝断路器选型发电机出⼝真空断路器的选型近⼏年来, 真空断路器在中压输配电领域得到了飞速发展, 占据了该领域的绝对市场优势. 同时针对于发电机出⼝应⽤场合, 也有了长⾜的进步, 特别是近年来国内中⼩型⽔电站 (发电机组单机容量<=100MW) 原有少油出⼝断路器SN4改造项⽬, 真空断路器以压倒性的优势取代了SF6断路器. 综合其原因主要有以下⼏点:1. 可靠安全的机械和电⽓性能2. 较长的机械和电⽓操作寿命3. 最⾼的经济性，节省投资4. 节省空间，电⽹改造的最佳⽅案5. 彻底免维护6. 较短的交货期7. ⽆潜在的腐蚀和有毒的⽓体分解物德国西门⼦公司于1988年向国内提供了⾸例应⽤, 安装于云南卢布⾰⽔电站, 型号为3AH3, 额定容量为12kV/6,300A/40kA.但发电机出⼝场合不同于⼀般的中压配电应⽤, 就断路器型式试验⽽⾔, 国内试验站⽆论是西⾼所, 沈⾼所,以及北京电科院, 由于受到试验设备限制, 所执⾏的标准均为GB1984或者DL402. ⽆法对国际通⽤的IEEE/ANSI std C37.013?以对称电流为基础的交流⾼压发电机断路器标准?规定的试验项⽬进⾏验证, 就国内相应标准⽽⾔, 则为DL427以及GB/T14824. 以下列举其与GB1984/DL402的主要区别;1. 主触头极限温升2.ANSI/IEEE C37.013触头表⾯允许温升 K 温度极限值 oC银, 银合⾦或等同物65 105铜30 70GB1984/DL402触头表⾯允许温升 K 温度极限值 oC银, 银合⾦或等同物75 115铜35 753. 额定电流下导电连接处的极限温升ANSI/IEEE C37.013触头表⾯允许温升 K 温度极限值 oC银, 银合⾦或等同物65 105铜30 70GB1984/DL402- 1 -触头表⾯允许温升 K 温度极限值 oC银, 银合⾦或等同物75 115铜50 904. 多相短路⾮对称开断能⼒ANSI/IEEE C37.013当X/R=50,发电机断路器主触头分离时间为4周波时,⾮对称开断能⼒与对称开断能⼒的⽐值保守估计为1.32, 系统源故障时, 直流分量保守值为50%; 发电机源侧短路时则可超过100%.GB1984/DL402以分闸时间为3周波计算, 则直流分量试验值通常为30%左右5. 额定固有暂态恢复电压 (TRV) 及上升速率 (RRRV)ANSI/IEEE C37.013系统源故障变压器额定容量 (MVA) TRV (kV) RRRV (kV/us)<100 1.84U 3.5101~200 1.84U 4.0202~400 1.84U 4.5发电机源故障发电机额定容量 (MVA) TRV (kV) RRRV (kV/us)<100 1.84U 1.6101~200 1.84U 1.8202~400 1.84U 2.0失步开断变压器额定容量 (MVA) TRV (kV) RRRV (kV/us)<100 2.6U 3.3101~200 2.6U 4.1202~400 2.6U 4.7U----发电机断路器额定最⾼电压变压器额定容量 (MVA) TRV (kV) RRRV (kV/us)<100 2.6U 3.3101~200 2.6U 4.1202~400 2.6U 4.7GB1984/DL402额定电压试验⽅式TRV (kV) RRRV (kV/us)19.7 0.24(100%Isc)7.2kV 411.8 0.34(100%Isc)12 4纵观⽬前国内应⽤的国际知名品牌以及国产真空断路器, 就发电机应⽤场合来说, 基本情况如下:ABB公司由于其真空断路器受到额定容量限制 (最⼤⾄50kA/3150A), 很少涉⾜于此领域;ALSTOM公司由于其真空断路器技术参数存在缺陷 (如直流分量仅为20%, 分闸时间较长等), ⽆法满⾜应⽤要求;国产品牌如北开, 天⽔等, 其发电机出⼝断路器为新开发产品, 产品技术稳定性有待考验, 试验标准⽆法满⾜ANSI/IEEE标准要求参数, 国内使⽤业绩鲜见, 在此类极具重要性的场合, ⽬前不推荐作为使⽤产品;西门⼦公司于80年代末向全球市场推⼴发电机出⼝真空断路器以来, ⾄今已有超过1,500台在全世界范围内安全运⾏.国内业绩⾃1995年后不完全统计已经达到234台, 其中⼤部分运⾏于⽔电⼚, 其成熟性和稳定性得到了⼀致公认.3AH系列真空断路器是西门⼦公司90年代中期推向全球市场的新型产品. 它以原有3AF真空断路器 (机电寿命30,000次)为原形, 在其基础上采⽤了新型的真空灭弧室 (截流值标准从5A控制到了3A以内为重要特征之⼀), 并且对原有弹簧操作机构作了进⼀步精简 ,提⾼了零部件配合加⼯和配合精度以及采⽤了新型的耐磨损材料. 保留了其⼀贯动作可靠的特点, 并且⾸先在全球对真空断路器提出了免维护概念. 免维护概念的倡导是西门⼦公司作为在中压开关领域领导者的⼀个重要标志. 其主要特点如下:1. 世界领先的截流值⽔平 <3A对于真空断路器⽽⾔, 截流值是体现其性能⽔平的重要标志之⼀. 它直接影响真空断路器对于开断⼩电感电流负载的过电压⽔平 (截流过电压U=k*I*rootL/C, 其中k为衰减系数, rootL/C为系统波阻抗, I为截流值, 前⾯两项参数由系统本⾝所决定, ⽽截流值I则取决于不同制造⽔平的真空断路器).西门⼦承偌在切合空载变压器等⼩电感电流负荷情况下, 过电压倍数可限制在2.1p.u以下, 从⽽保证不会产⽣危害其他电⽓设备的危险过电压.附:试验报告TVS 2448 及总结陈述.2. 可满⾜极⾼的RRRV试验报告TVM2/2867E清楚表明了西门⼦真空断路器17.5KkV/63kA成功通过了TRV (<=30kV), RRRV(11kV/us), 短路电流50kA以及 TRV (>30kV), RRRV(18kV/us), 短路电流63kA的型式试验, 试验标准为IEEE C37.013-1989.由于采⽤相同的触头材料, 所以以上试验报告中RRRV值适⽤于其他型号所有西门⼦真空断路器.瞬态恢复电压上升率 (RRRV)同样具有重要意义, 当介质强度恢复速度低于瞬态恢复电压上升速率时, 断路器断⼝就会发⽣复燃. 尤其在发电机出⼝短路等场合开断时, RRRV值可达4.0kV/us, 若此时断路器断⼝介质恢复不能满⾜RRRV的要求, 断路器就有可能发⽣⾼频重燃, 以致产⽣危害极⼤的⾼频重燃过电压.3. 可满⾜对于直流分量的要求西门⼦3AH38 (17.5/63kA)型真空断路器在开断额定短路电流63kA时, 直流分量可达76%;3AH3AH3028/3128/3178/3228型真空断路器在开断额定短路电流63kA时, 直流分量可达60%;3AH3057/3117/3167/3217型真空断路器在开断额定短路电流50kA时, 直流分量可达60%;3AH1116//1166/1216型真空断路器在开断额定短路电流40kA时, 直流分量可达60%;以上断路器完全能满⾜此类应⽤场合的要求.4. 极⾼的额定短路开断次数西门⼦3AH38 (17.5/63kA)/3228型真空断路器在开断额定短路电流63kA时, 开断次数达30次;3AH3AH3028/3128/3178型真空断路器在开断额定短路电流63kA时, 开断次数达50次;3AH3057/3117/3167/3217型真空断路器在开断额定短路电流50kA时, 开断次数达50次;3AH1116//1166/1216型真空断路器在开断额定短路电流40kA时, 开断次数达50次;以上所有断路器机电寿命均为10,000次5. ⼴泛⽽可靠的运⾏业绩⽆论是起始于80年代末90年代初的初期应⽤ (东北电⽹红⽯⽔电站等), 还是最近⼏年在⼴西, ⼴东, 福建, 四川等地⼤量的⽔电站运⾏业绩, 都表明了西门⼦3AH真空断路器性能是极其可靠⽽出⾊.6. 完善的售后服务体系.西门⼦(中国)有限公司在上海设有输配电集团中压开关元件技术⽀持部, 经德国总部多次培训的资深专业⼯程师可随时向⽤户提供⼀流的服务, ⼀旦应⽤户需要, 可在最短时间内赶赴⾄现场解决问题.售后服务热线:021-********综上所述, 作为及其重要的发电机出⼝场合, 产品选型必须极其谨慎, 否则, ⼀旦出现机组停机现象, 损失将不可估量. 西门⼦真空断路器以其卓越的性能, 能够完全胜任其应⽤.附:1. 直流分量浅析对于断路器开断短路电流的考核, 严格意义上应分为对称短路电流以及⾮对称短路电流. 对称短路电流仅局限于短路电流的周期分量, ⾮对称短路电流为周期分量以及直流分量之和.GB1984以及DL403标准针对断路器型式短路开断试验有如下要求:试验⽅式1~4 (主要考核对称短路电流开断能⼒)中, 开断电流的直流分量不得超过20%.原因如下:在开断电流周期分量相等的情况下, ⾮周期分量 (直流分量)的存在, 虽然有可能提⾼触头分离瞬间的短路电流瞬间值, 但它在某种程度上却有利于的开断. 这是因为, 当短路电流中存在⾮周期分量时, 不管是电弧在⼤半波过零或⼩半波过零时熄灭, 断⼝所受的瞬态⼯频恢复电压均⽐⽆周期分量时要⼩.电⼒系统三相短路电流, 最严酷情况下冲击电流计算结果如下:ia= -Ipmcosωt + Ipme-t/Ta根据短路电流波形, 短路电流的最⼤值即短路冲击电流将在短路发⽣后半波时出现, 当f=50Hz时, 其值为0.01秒, 可得冲击电流计算式为:(1+e-0.01/Ta) Ipm=kim Ipm通常情况下, 当短路发⽣于发电机出⼝时, 取kim= 1.9; 于电⼚电站中⼼时, 取kim= 1.85; 于其他地点短路时, 取kim= 1.8, 此时峰值电流为1.8*Root2*Isc=2.55Isc.其中Ta=L/R, 电⽹固定参数;由以上⽅程式可得, 三相短路电流的全电流取决于周期分量以及⾮周期分量, 其中⾮周期分量⼜取决于触头分离时刻以及电⽹固定参数 Ta因此1. GB1984以及DL402⼜有如下规定:对于时间间隔τ (断路器最⼩分闸时间+10ms)不⼤于70ms的断路器必须进⾏⽅式5试验 (包括⽅式1~4).试验⽅式5应以100%的额定短路电流, 直流分量等于τ值所对应的规定值.对于⽤在直流分量可能⼤于 GB1984以及DL402中相应规定值的场合 (如发电机出⼝以及发电站中⼼附近) 的断路器, 试验应由制造⼚协商.2. TRV及RRRV浅析断路器⽤以开断短路电流时, 开断过程中出现的电弧可能在交流电流过零时⾃然熄灭. 由于电弧⼀经形成,断⼝间的介质就会因电弧放电⽽强烈游离, 因此在电流过零电弧⾃然熄灭后, 断⼝间的绝缘不能⽴即恢复.当断⼝恢复电压⾼于介质强度时, 电弧就会复燃.电流过零后断⼝绝缘性能即介质强度的恢复, 以及在断⼝两端出现的外施电压即恢复电压是影响断路器开断性能的两个重要因素.短路故障电路⼤多为电感电阻性电路, 电流过零时电路中断, 电源电压全部加在触头 (弧隙) 两端, 弧隙上的电压恢复过程将是由电弧电压上升到电源电压的这样⼀个过渡过程. 在实际电路中, 弧隙间总有电容的存在, 弧隙电压不可能突变, 电压恢复过程将是是带有周期性的振荡过程.电压恢复过程中, ⾸先出现在弧隙两端的是具有瞬态特性的电压, 称为瞬态恢复电压, 瞬态恢复电压存在的时间很短, 通常为⼏⼗微秒⾄⼏毫秒. 瞬态恢复电压消失后, 弧隙两端出现的是由⼯频电源决定的电压, 即⼯频恢复电压. 从灭弧⾓度看, 瞬态恢复电压具有决定性的意义. 其电压变化取决于:⼯频恢复电压⼤⼩;电路中电感, 电容和电阻的数值以及它们的分布情况;断路器的电弧特性, 即断路器弧后的断⼝电阻;瞬态恢复电压中含有⾼频振荡, 其振荡频率取决于线路电感及电源侧对地电容, 其电压幅值最⼤可达⼯频恢复电压的1.4~1.5倍, 即所谓的振幅系数.当断路器开断三相接地故障时, 还必须考虑⾸开相系数的影响, 通常情况下, 取⾸开相系数为1.5.因此额定瞬态恢复电压(TRV)计算如下:Uc=1.4x1.5x(root2/root3)xUn;1.4------振幅系数1.5-----⾸开相系数Un-----断路器额定电压瞬态恢复电压上升率 (RRRV)同样具有重要意义, 当介质强度恢复速度低于瞬态恢复电压上升速率时, 断路器断⼝就会发⽣复燃. 尤其在发电机出⼝短路等场合开断时, RRRV值可达4.0kV/us, 若此时断路器断⼝介质恢复不能满⾜RRRV的要求, 断路器就有可能发⽣⾼频重燃, 以致产⽣危害极⼤的⾼频重燃过电压.额定电压⼀定时, RRRV值取决于系统固有振荡频率.。
high-voltage switching device 高压开关high-voltage switchingear 高压开关设备电气名词Electric items线路（母线、回路）Lines (Bus , circuits)设备Equipments保护、继电器Protection , relays电气仪表Electric instruments防雷Lightning protectionAssembly n. 装配、组装assemble vt.集合、装配assembly number 组装号、安装号anchor n. 堵头assembly print 装配图纸attach vt. 系上、贴上align vt. 对准angle n.角air pressure sensor transducer 空气压力传感器aluminum n.铝available adj. 可用到的、有用的、avoid n.避免adjust n.调整、调解alternating current 交流电auxiliary adj.辅助的auxiliary cooling fan 辅助冷却风机analog n.模拟adj 模拟的analog input 模拟量输出alarm n.闹钟、警报vt.报警bus 公共汽车、铜排bar n.条、棒bus bar 汇流排bill of material (BOM)bolt n. 螺栓button n.按钮vt.扣紧braided adj.辫状的bracket n. 支架barrier 挡板bottom n.底部、尽头、末端adj. 底部的both prep.两者都barrier n.障碍物、屏障、栅栏between prep.在…..之间Bullet n.子弹bundle n. 捆、束、包v. 捆扎back-plate 后挡板blue n.蓝色adj.蓝色的black n.黑色adj.黑色的brown n.棕色、褐色adj.棕色的，褐色的complete vt. 完成、使完善adj. 全部的、完全的connect v.连接clamp n. 夹子customer n. 消费者、客户common adj. 公用的、共用的、普通的consistent with 与…..一致carriage bolt n.锥形螺母capacitor n.电容copper n.铜、警察converter n.逆变cable n.电缆线cable clamp n. 电缆线夹connector n.连接器cage nut n.卡式螺母center n. 中心、中央adj. 中央的component n. 成分、零件checklist n.检查表conical nut 锥形螺母caution n. 小心、警告、谨慎common mode choke (CMC) n. 平波共模电抗器contractor n. 接触器converter cabinet 逆变柜current transformer n.电流互感器circuit breaker 断路器control vt.控制control cabinet 控制柜cut vt. 切割confirm vt.确认cover plate 盖板current n. 电流control signal 控制信息clear adj.清楚的，透明的commissioning 调试、试车current output 电流输出control relay 控制继电器cancel vt.取消、删除divider n. 分隔物duct n.管、线槽diameter n. 直径door n. 门different adj. 不同的difference n. 差异、差别DC Link 直流电抗器damage n. 损害、伤害v.受到损害din rail n. 滑道direct current (DC) n. 直流电disconnect switch (DS) n.隔离开关drawing n.图画vt.绘图dimension drawing (DD) n.结构图纸detection n. 探测、发现delete vt 删除detail vt.详述n.细节electrical adj.电的、有关电的electrical clearance 电气间隙electrical drawing (ED) 电气图electrical connection电气连接点ensure v. 确保、保证excess adj. 过度的、额外的n. 过度、剩余enclosure n. 围栏、围住entry direction n.出线方向有、excess adj.过度的、额外的exit direction n.进线方向example n.例子、榜样emergency n.紧急情况、非常时刻adj.紧急的emergency stop 紧急停车开关Ffasten vt.牢固、紧固fan n. 风扇、风机floor n.地板、地面floor plate 底板flange n. 边front n. 前面、前部、前面flat washer n. 平垫fuse n. 保险丝friction n.摩擦fiber optic 光纤fix vt.安装、固定fault n.故障fault relay 故障继电器GGround n.地面、接地vt.接地ground bus 接地铜ground wire 接地线ground lug 接地线鼻子ground network 接地网络gusset n. 角撑架grommet n.grease n. 油脂ground fault current transformer 零序电流互感器ground cable n.接地电缆线glastic n.玻璃纤维green n.绿色adj.绿色的Hhorizontal adj.地平线的、水平的hardware n. 五金器件、紧固件hole n.孔hinge n. 铰链、枢纽harness n.线束heat-sink n. 散热片Hall effect current transformer (HECS) n. 霍尔heater strip n.加热器high voltage 高压IInstruction n. 用法、指导说明（书）identify vt. 识别、签别、v. 确定Install vt. 安装installation n. 安装inside prep.在….之内insulator n. 绝缘体、绝热器inverter n. 逆变interfere with 妨碍、干涉impedance n. 阻抗induce n. 感应injury n.伤害、损害isolation transformer n. 隔离变压器input vt.输入input section 进线部分interlock n.互锁Jjumper n. 短接线，跳线KKit n. 成套工具, 用具包, 工具箱, 成套用具kirk key n.机械互锁LLug n.线鼻子lock washer 弹垫load n. 负载vt.装载line n. 线、线路loose off 松开line reactor 进线电抗器left adj.左边的left hand 左侧left hand side sheet 左侧板low adj. 低的、消沉的low voltage 低压locknut 自锁螺母loose adj.松的、不牢固的vt.释放label n. 标签vt. 贴标签于length n.长度low voltage panel 低压面板low voltage wire duct 低压线槽line filter capacitor n. 进线侧电容latch n. 锁louver n. 百叶窗，通风网line cable 进线侧电缆线load cable 出线侧电缆线low voltage control 低压控制local adj.当地的、本地的local control relay 本地控制继电器Mmake sure 确信、确实middle n. 中间、当中adj.中间的、中部的machine n.机械、机器match vt. 相匹、相配n. 火柴、比赛mount vt.安装mounting tray 安装托盘middle back plate 中间后盖板medium voltage 中压main cooling fan 主冷风机minimum adj. 最小的、最低的maximum adj.最大极限的、最多的motor n.电机、发动机motor rotation direction 电机转动方向main control unit 控制箱NNylon n.尼龙nut n. 螺母Neutral n. 中立的adj. 中立的、中性的neutral wire 中性线neutral resistor 中性电阻note n.注释、笔记vt.注意、记录OOrganize vt.组织Organization n. 组织orientation n. 方向、方位outside adj.外面的、adv. 在外面orange n.桔子，橙色adj.橙色的output vt.输出option n.选项、选择权over-temperature 过温Pprint n. 印刷物、图纸vt.出版print off 复印prior to 在……之前plate n. 盘子、金属板vt.镀、电镀pan head screw 平头螺丝plug n. 插销、塞、插座position n.位置、职位pair n. 一对，一双power supply 供电电源power cage 功率单元paint n. 油漆、涂料n. 油漆part n. 零件、部件paperwork 工作文件Panduit n. 线槽子prevent …..from 阻止、防碍pinch n. 捏vt. 掐、夹panel n.面板protect ground 保护接地part number 零件号power cell 功率模块power cell cabinet 功率柜primary adj.初级的、基本的project n.项目、工程、计划QQuality n. 质量、品质、特性Rrefer to 参考reference print 参考图纸right adj.右边的，右的right hand side sheetrear adj. 后面的、后部的red n.红色adj.红色的route n.路线、路程rectifier n.整流radius n. 半径、范围require vt. 需要、要求resistor n.电阻run vt. 运行、跑relay n.继电器receptacle n插座remote adj.偏远的、偏僻的n.远程remote control relay 远程控制继电器frequency output 频率输出ready n.预备好的状态adj.准备好、现成的reset n.重新设定vt.重置Ssheet metal 钣金件stud n. 栽钉same adj.相同的adv.同样地stand n. 立场vt.站立screw n. 螺丝钉、螺旋、螺孔vt.调节、转动snap bushing 绝缘套管square n.正方形、广场adj.正方形的signal ground n. 信号接地section n.部分、断片slide n. 幻灯片vt 使滑行separate…… from 分开、分离support vt.支持、支撑n.支柱strip vt. 剥、剥去n. 条、带surface n.表面、外表adj.表面的shock n. 电击、雷击side sheet n.侧板serial number 系列号snubber resistor n.缓冲电阻snubber capacitor n. 缓冲电容surge arrestor (SA) n.避雷器，浪涌吸收器sill channel n. 大底spiral wrap n.绕线管snap bushing n.塑料圈silicon controlled rectifier (SCR) n.可控硅整流器safety ground n. 安全接地seal n.密封vt.密封silicone------n. 硅substitute------n. 代用品、替代品v.代替、替换secure------adj. 安全的、可靠的v.保护shaft n.轴strap------n. 带vt.用带缚住sample n.样品、例子vt.取样secondary adj.次级的、第二的speed n.速度、速率vt.加速spare adj.多余的n.备用spare part 备件stop n.停止、逗留vt.停止、中止shielded adj.屏蔽了的、防护的start n.开始、起点vt.开始、起动TTaptite n. 自攻钉tray n. 盘子、碟trough n. 槽、水槽top adj. 最高的、顶部的n.顶部、顶端torque n.力矩torque seal 扭矩胶take care 小心、当心twist n. 扭曲、盘旋vt.绞vi.缠绕terminal block 接线端子thread n. 线、细线、螺纹、线索temperature feed back board 温度反馈板thermostat n. 自动调温开关transformer n. 变压器transformer cabinet 变压器柜top plate 顶盖板top back plate 顶部后盖板UUpper adj. 上面的、上部的VVertical adj. 垂直的、直立的n.垂直线、垂直面voltage n. 电压、伏特数voltage sensing board------电压采样板vacuum n.真空、空间、真空吸尘器voltage sensing wire n. 电压采样线Wwasher n.垫片、洗衣机wire------n. 金属丝、电线vt.用金属丝卷起wire tie 扎带wire clamp n. 线夹wiring------n. 配线wrist n.手腕wrist strap------防静电护腕wheel------n. 轮子、轮、车轮warn------vt.警告、注意vi.发出警告wrench n.扳手white n.白色adj.白色的warning relay 报警继电器Yyellow n.黄色adj.黄色的Zzero n.零safety n.安全important adj.重要的电流current电压voltage母线bus电力系统power system绝缘insulation发电机generator变压器transformer过电流overcurrent短路电流short-circuit current电流零点current zero电流截断（截流）current chopping畸变电流distortion current弧后电流post-arc current电弧电压arc voltage电弧长度arc length电气名词Electric items线路（母线、回路）Lines (Bus , circuits)设备Equipments保护、继电器Protection , relays电气仪表Electric instruments防雷Lightning protection接地Grounding , earthing室、所Room , Substation电修车间设备Equipments of electric repair材料Material图名Drawings , diagrams表头Tables标准图词汇Terms from standard DWG电气名词Electric items交（直）流Alternating (direct) current短路电流Short-circuit current起始次暂态短路电流Initial subtransient short-circuit current 冲击电流Impulse current稳态短路电流Steady state short-circuit current临界电流Critical current切断电流Rupturing current熔断电流Blow-out current故障电流Fault current计算电流Calculating current极限有限电流Limit effective current过电流Over current逆电流Inverse current整定电流Setting current额定电流Rated current电流密度Current density短路电流最大有效值Maximum effective value of short-circuit current 高压High-voltage , High-tension低压Low-voltage , Low-tension计算电压Calculating voltage激磁电压Exciting voltage冲击电压Impulse voltage临界电压Critical voltage残留电压Residual voltage击穿电压Puncture voltage脉动电压Pulsating voltage供电电压Supply voltage电力电压Power voltage照明电压Lighting voltage灯丝电压Filament voltage额定电压Rated voltage电压损失Voltage loss过(欠)电压Over (under) voltage线路电压Line voltage电压降Voltage drop工作电压Working voltage一次电压Primary voltage二次电压Secondary voltage电源Electric source (power supply)自控电压Power supply for process control6kV控制闪光电源Flashing supply for 6kV control工作电源Working power supply (electric source)保安电源Emergency power supply (electric source)直流稳压电源Stabilized D.C. source控制电源Control supply直流电源D.C. source交流电源A.C. source负荷计算Load calculation设备容量Installed capacity需要容量Electric demand功率因数Power factor安装高度Mounting height耐电压Breakdown voltage工频耐压High-voltage test with working frequency表面闪络Surface flash-over直流泄漏D.C. leakage体电阻率Volume resistivity介质损失角Dielectric loss angle击穿强度Puncture intensity电压等级Voltage grade比重Specific gravity性能Feature相序Phase sequence瞬时Instantaneous倾角Angle of inclination跨度Span正极Positive pole负极Negative pole截面(积) Cross section area辅助电源Auxiliary source遮断容量Interrupting capacity载流量Current-carrying capacity校正系数Correction factor连续负荷Continuous load长期载流量Continuous capacity长时间额定值Longtime rating电动机堵转电流Locked-rotor motor current限定负荷Limited load电感负荷Inductive load感应电流Induced current二．线路（母线、回路）Lines (Bus , circuits)母线Bus-bar合闸电源母线Closing power source bus闪光母线Flashing-bus备用母线Spare bus装在支柱上的插接式母线Post-supported plug-in bus way 装在吊钩上的插接式母线Hook-supported plug-in bus way装在支架上的插接式母线Bracket-supported plug-in bus way小母线Miniature bus电源小母线Power supply miniature bus操作小母线Operating miniature bus事故信号小母线Miniature bus for fault signal闪光小母线Flashing miniature bus主母线Main bus直流主母线D.C. main bus预告母线Prewarning bus干线Main line照明干线Lighting main line接地干线Grounding main line插座干线Receptacle main line电压干线Voltage main line端子出线Terminal outgoing中性线Neutral支线Branch-line引入线Lead-in电气线路Electric circuit交流配电线路A.C. distribution circuit直流配电线路D.C. distribution circuit事故照明线路Emergency lighting circuit控制线路Control circuit接地或接零线路Grounding or neutralizing circuit信号线路Signal circuit有接地极的接地线路网Grounding with grounding electrodes定子绕组测温回路Temperature measuring circuit for stator winding 接地信号回路Grounding signal circuit闪光信号回路Flashing-signal circuit开阀回路Circuit for opening valve关（闭）阀回路Circuit for closing valve开度计回路Circuit for opening meter电流测量回路Current-measuring circuit差动保护回路Differental protective circuit过流保护回路Over-current protective circuit合闸回路Closing circuit停车延时回路Delayed shutdown circuit掉闸回路Trip circuit激磁回路Exciting circuit备用回路Spare circuit主回路Main circuit馈路Feeder circuit现有回路Existing circuit单线回路Single-wire circuit接地回路Earthed circuit有电压的电路Live circuit设备Equipments高压开关柜H.V. switchgear动力配电箱Power distribution cabinet电源配电箱Source distribution cabinet直流配电屏D.C. switchboard (distribution panel)交流低压配电屏A.C.L.V. switchboard (distribution panel)静电电容器柜Static capacitor cabinet多种电源插销箱Receptacle box for miscellaneous power supplies控制箱Control cabinet照明配电箱Lighting (distribution panel)连接箱Junction box出线盒Outlet box开关箱Switch box控制台Console分段屏Sectionalizing panel进线屏Incoming line panel电控箱Electric control panel边屏Side board端子箱Terminal box供电盘Power supply box瓶车箱Synchronizing cabinet感应调压器专用变压器高压柜Special transformer H.V. cabinet for induction voltage regulator 电压互感器柜Potential transformer cabinet信号屏Signal panel浮充屏Floating panel蓄电池屏Battery panel充电屏Charging panel母线联络柜Bus tie cabinet转换开关Transfer switch电压表转换开关Voltmeter change-over switch铁壳开关Metal-clad switch (Iron-clad switch)管式熔断器Cartridge fuse真空断路器Vacuum circuit breaker (V.C.B.)自动开关Automatic switch高压负荷开关H.V. load break switch三极高压断路器3-pole HV circuit-breaker刀开关Knife switch转换开关Transfer switch双极铁壳开关2-pole iron-clad switch风扇变速开关Fan speed regulator switch密闭照明灯开关Hermetic lighting switch防爆照明灯开关Explosion-proof lighting switch行程开关Limit switch高压隔离开关H.V. disconnecting switch明装单极板钮开关Surface-mounted single-pole toggle switch 暗装单极板钮开关Flush-mounted single-pole toggle switch 三路开关Three-way switch气密式组合开关Hermetic packet type switch防护式开关Guard type switch联锁开关Interlock switch操作方式选择开关Selecting switch for types of operation控制电源开关Switch for control supply主令开关Master switch (controller)多切点切换开关Multi-point change-over switch按钮Push-button控制按钮Control push-button防爆控制按钮Explosion-proof control push-button事故紧急按钮Emergency stopping push-button起动按钮Starting push-button停止按钮Stopping push-button现场按钮Push-button in field挡板damper音响解除按钮Push-button for sound release起动器Starter磁力起动器Magnetic starter综合起动器Combination starter (Magnetic starter combination)电力变压器Power transformer调压变压器Voltage regulating transformer电压互感器Potential transformer电流互感器Current transformer照明变压器Lighting transformer三相三绕组变压器3-phase tertiary winding transformer高压试验变压器H.V. testing transformer局部照明变压器Local lighting transformer多量程仪用电流互感器Multi-range current transformer for measurement降压变压器Step-down transformer伺服电动机Servo-motor双电压电动机Dual-voltage motor感应电动机Induction motor交流异步电动机A.C. asynchronous motor同步电动机synchronous motor三相滑环感应电动机3-phase slip-ring induction motor三相鼠笼感应电动机3-phase squirrel-cage induction motor绕线式电动机Wound-rotor induction motor反应式电动机Reaction motor柴油发电机Diesel generator励磁发电机Excitation generator明装双极插座Surface-mounted 2-pole receptacle暗装双极插座Flush-mounted 2-pole receptacle双极带接地插座2-pole receptacle with grounding contact单相三孔明插座Surface-mounted single phase 3-pole receptacle防护式明装三相四孔插座Guard type surface-mounted 3-phase 4-pole receptacle 配照型灯Standard dome lighting fitting搪瓷深照型灯Enameled high bay lighting fitting防水防尘灯Water and dust proof lighting fitting安全灯Safety lighting fitting隔爆灯Explosion-proof lighting fitting弯灯Goose-neck light壁灯Wall light高压水银灯High pressure mercury vapor lighting fitting 投光灯Flood-light (projection light)信号灯Signal lamp天棚灯Ceiling-mounted lighting fitting局部照明灯Local lighting fitting灯座Lamp holder事故照明灯Emergency lighting fitting高压水银荧光灯H.P. mercury fluorescent lighting fitting 广照型工厂灯Wide lit type industrial fitting深照型灯具High bay lighting fitting白炽灯具Incandescent lamp (bulb)圆球型灯Globe lamp嵌入式荧光灯flush type fluorescent lighting fitting红色障碍灯Red obstruction lamp for aviation厂区道路照明灯Street lighting in plant area路灯Street lamp视孔灯Inspection hole lamp立杆弯灯goose-neck post lamp , pole lamp模拟报警信号Semigraph and alarm signal自整角机Selsyn励磁机Exciter显示器Display电位器Potentiometer内电阻Internal resistance固定电阻（器）Fixed resistance脱扣Release , trip分励Shunt trip特殊失压脱扣器Special no-voltage release“或”开关放大器“Or” switch amplifier制动器Brake电容Capacitor整流器Rectifier镇流器Chock分流器Shunt油变阻器Oil immersed rheostat频敏电阻器Frequency sensitive rheostat滑线变阻器Sliding rheostat蜂鸣器Buzzer电机加热器Space heater (for motor)空气断路器电机操作机构Motor operating mechanism for air circuit-breaker 可控硅励磁装置Silicon controlled rectifier excitation device保护装置Protective device (element)闪光装置Flashing device接闪装置（避雷器）Lightning arrester断相保护Phase failure protection保护、继电器Protection , relays信号继电器Signal relay过电流继电器Over-current relay电压继电器Voltage relay时间继电器Time relay中间继电器Auxiliary relay热继电器Thermal relay温度继电器Temperature relay瓦斯继电器Gas relay控制电源中间继电器Auxiliary relay for control supply自动操作继电器Relay for auto-operation低电压继电器Under-voltage relay过电压继电器Over-voltage relay联锁继电器Interlock relay冲击继电器Impact relay合闸位置继电器Close position relay逆流继电器Reverse-current relay差流继电器Differential current relay差动继电器Differential relay电流继电器Current relay功率继电器Power relay接地继电器Earthing relay重合闸继电器Reclosing relay同步继电器Synchronous relay速动继电器Quick acting relay定时限继电器Definite time relay光电继电器Photoelectric relay电子继电器Electronic relay电磁式继电器Electromagnetic relay电动式继电器Electrodynamic relay气压继电器Gas-pressure relay继电器常开触点Relay N.O. contact继电器常闭触点Relay N.C. contact继电器保护触点（常开）Relay holding contact (N.O.)能自动返回的常闭按钮触点Self-return button with N.C. contact模拟信号触点Contact for semigraph signal强励磁接点Shock excitation contact电感线圈Induction coil电流线圈Current coil脱扣线圈Trip coil合闸线圈Close coil释放线圈Releasing coil掉闸线圈Tripping coil予告信号Prewarning signal掉闸回路断线信号Breakage signal of trip circuit断路器事故掉闸信号Fault trip signal of breaker掉闸音响信号Tripping audible signal重瓦斯预告信号Heavy gas prewarning signal温度预告信号Temperature prewarning signal手动、自动操作时事故信号Fault signal in manual/automatic operation 保护掉闸Protective trip控制掉闸Control trip手动跳闸Manual trip变电所紧急停车Emergency shutdown at substation工艺故障Fault in process励磁故障Fault in excitation工作电源失电报警No-voltage alarm of working electric source工作电源分合闸On and off of working electric source工作电源投入Throw-in of working electric source保安电源送电supply of emergency electric source运转指示Indicating of operation投入指示Indicating of throw-in同步指示Indicating of synchronism延时停车Delayed shutdown电源切除Switch off the power supply速断及过流断通Instantaneous trip and over-current off/on自保持Self-holding自锁Self-lock联锁Interlocking绝缘监视Insulation supervision电压监视Voltage supervision联锁解除Release of interlock工作、保安电源切换Transfer of working and emergency power supply发电机与工作母线并车Synchronization of generator to working bus重瓦斯保护Heavy gas protection开或闭超扭矩保护Over-torque protection during opening and closing valve 电机起动顺序Sequence of motor starting铭牌框注字Name plate denotation (inscription)电气仪表Electric instruments电流表Ammeter电压表Voltmeter三相三线有功电度表Three-phase three-wire kilowatt-hour meter , kWh meter 单相电度表Single-phase kilowatt-hour meter三相无功电度表Three-phase kilovar-hour meter有功功率表Active power meter , kilowatt meter无功功率表Reactive power meter , kilovar meter三相瓦特表(功率表) Three-phase watt meter功率因数表Power factor meter频率表Frequency meter验电流器Galvanoscope欧姆表Ohmmeter相位表Phase meter转速表Tachometer波长表Wave-length meter三相四线制标准电度表3-phase 4-wire standard watthour-meter过载电流表Overload ammeter低功率因数瓦特表Low power-factor wattmeter交直流两用钳型电流表A.C./D.C. multi-purpose tongtester兆欧表Megger , Megohmmeter万用表Avometer微安表Microammeter毫安表Milliammeter各种测量仪表Various kind of measuring instruments 接地电阻测量仪Earthing resistance tester真空管电压表Vacuum tube voltmeter电动秒表Electric second-meter防雷Lightning protection避雷装置Lightning protector避雷针Lightning rod避雷带Strap type lightning protector避雷网Network of lightning protector避雷针支架Lightning rod support避雷针尖Tip of lightning rod避雷针拉铁Brace for lightning rod避雷器Lightning arrester , surge discharger球型避雷器Spherical arrester管形避雷器Tubular arrester阀形避雷器Auto-valve arrester低压避雷器Low voltage arrester角形避雷器Horn arrester多隙避雷器Multigap arrester铝避雷器Aluminum cell arrester氧化膜避雷器Oxide film arrester击穿保险器Puncture lightning arrester雷击Lightning stroke直接雷击Direct lightning stroke感应雷击Induction lightning stroke雷电日Thunderbolt days雷电或然率Lightning and thunder probability触电Electric shock静电感应Electrostatic induction接地Grounding , earthing接地保护Ground protection , earth protection防雷接地Grounding for lightning保护接地Protective earthing人工接地Artificial grounding工作接地Working grounding , working earthing 重复接地Multiple earthing屏蔽接地Screen earthing , shielding ground中性点接地Neutral point grounded接地系统Grounding system , earthing system 接地故障Ground fault , earth fault单相接地Single phase earthing母线接地Bus ground接地装置Grounding device , earthing device 引下线Down-lead , down conductor引下线固定Clamping plate of support for fixing 支架夹板Down lead引下线固定支脚Support for fixing down lead接地线Ground connector接地干线Ground(ing) main , (bus)接地网Grounding network , earthing network 接地极Earth electrode (pole)接地电阻Earth resistance接地电路Earth (ground) circuit连接条Connecting strip断接卡Connecting clamp室、所Room , Substation贮藏室Storage套间Compartment蓄电池室Battery room控制室Control room配电室Distribution room维修间Repair room变电所Substation高压配电室H.V. distribution room休息室Rest room电修车间设备Equipments of electric repair砂轮机Emery wheel grinder台钻Bench drilling machine交流电焊机A.C. welding machine移动式空气压缩机Portable air compressor手电钻Electric hand drill单速手摇绕线机Single speed hand winding machine导线钳压器Wire jointing press-clamp油压千斤顶Hydraulic jack电吹尘器Electric dust cleaner存放柜Store chest高压试验变压器H.V. testing transformer泄漏试验变压器Leakage testing set大电流发生器Strong current generator油浸自冷感应调压器Oil-immersed self-cooled induction voltage regulator 多量程仪用电流互感器Multi-range current transformer for measurement 仪用电感互感器Instrumental voltage transformer单相自耦变压器Single-phase auto-transformer三相自耦变压器3-phase auto-transformer硅整流器Silicon rectifier仪表试验台Testing stand for instrument接触器，继电器试验台Relay and contactor testing stand慢扫描示波器Slow scanning oscillograph交流电子稳压器A.C. electronic voltage stabilizer携带式交流电桥Portable A.C. electric bridge接地电阻测量仪Earthing resistance tester电缆故障探伤仪Cable fault detector直流单臂电桥D.C. single-arm electric bridge , Wheatstone bridge材料Material绝缘包布Insulating tape填料Filler , packing绝缘膏Insulating compound电缆膏Cable compound防腐油Anti-corrosive oil沥青漆Bituminous varnish绝缘漆Insulating varnish瓷漆Enamel varnish有色金属Non-ferrous metal黑色金属ferrous metal白金属White metal云母Mica环氧树脂Epoxy resin聚氯乙烯Polyvinyl chloride , PVC 蜡Wax滑石粉Talc powder电胶木Bakelite聚丙烯外壳Polyacrylic cover耐油橡胶管Oil-proof rubber tubes 接地铜线Grounding copper wire垫圈Pad塑料绝缘线Plastics insulated wire 橡套电缆Rubber sheathed cable 中间接头Splice填充剂Filling agent绝缘电线Insulated wire移动软电缆Movable flexible cable 补偿导线Extension wire套管Bushing母线槽Busway悬索Cable suspension滑触线Trolley conductor镀锌煤气管Galvanized gas pipe镀锌角钢Galvanized steel angle镀锌扁钢Galvanized steel strap钢丝绳Steel wire rope电笛Siren电磁阀Electromagnetic valve连接片Connecting link切换片Transfering link端子排Terminal board半导体二极管Semiconductor diode 开度计Opening meter逻辑元件Logical element接线盒Junction box仪表槽板Instrument trunking电缆吊架Cable hanger出线套Outgoing line sleeve图名Drawings , diagrams电气图纸目录Contents of electric drawings电力系统图Electric power system diagram照明系统图Lighting system diagram电力平面布置图Electric power layout plan照明平面布置图Lighting layout plan单线图One line diagram控制箱面部布置图Surface arrangement of control box背部接线图Back wiring (diagram)外部接线图External (outside) wiring diagram内部接线图Internal (inside) wiring diagram控制原理图Principle control diagram原理图Schematic diagram展开图Developed diagram电气标准图Electric standard drawing电气施工图Electric working drawing复用图Reproducibles (drawing)电缆联系图Cable hook-up diagram转换开关接点图Contact diagram of transfer switch箱侧视图Side view of box正视图Front view , facade背视图Back view剖面图Section参考图Reference drawing电缆敷设图Cable laying diagram箱内框架布置图Arrangement of frames inside the cabinet控制箱台面展开图Surface developed diagram of console出线端子示意图Schematic diagram of terminal outgoing lines 端子接线图Diagram of terminal connections电气管线表List of wire , cable and conduits设备材料表List of equipment and materials表头Tables电力系统图Power system diagram引入线Lead in保护设备Protective device型号Type额定值Rating整定值Setting主启动设备回路Circuit to starting device导线型号、芯数、截面及管径Conductor type , cores , section & diameter of conduit 线长Wire length管长Conduit length启动设备Starting device型号规格Type , specification保护元件Protective element计量装置Calculating device用电设备主回路Main circuit of electric equipment控制回路Control circuit控制装置Control device用电设备Electric equipment设备容量Consumer capacity生产设备Production equipment位号No. of location名称Name备注Remarks引入线Feed in配电箱Distribution cabinet型号及编号Type and No.开关型号Switch type保护装置Protective device回路编号Circuit No.相别Phase灯数Number of lamps插座数Number of receptacles电缆编号No. of line起点Starting终点Ending母线截面Section of bus零母线Neutral bus屏编号Panel No.型号及方案号Type and variant No.控制原理图号Principle control diagram工艺位号Process item No.标准图词汇Terms from standard DWG电工系统图图形符号Graphic symbols for electric system交流电的相别A.C. phase sequence直流电的正负极D.C. positive and negative poles有中性点引出线的星形连接的三相绕组Star-connected three phase windings with neutral outlet 开口三角形连接的三相绕组3-phase winding with open delta connection互相连接的导线Cross connection of wires不连接的跨越导线Crossing wires not in contact with each other可拆卸的电气连接Removable connection电缆终端头Pothead of cable or cable end自耦变压器Auto-transformer感应调压器Induction voltage regulator凸极同步电动机Salient pole synchronous motor带接换装置的蓄电池组Accumulator battery with tap-changers空气断路器Air circuit-breaker保持触点Holding contact热元件Thermal element自动复位的操作开关Spring-return operating switch插接器Plug-in connector电喇叭Horn电炉Electric furnace分流器Shunt可控硅整流箱屏Silicon controlled rectifier box panel直流配电屏D.C. distributing panel磁力起动器组Magnetic starter group自动开关箱Automatic switch box行程开关Limit switch局部灯Local lighting fitting荧光灯列Series fluorescent lighting fitting防护式灯开关Protective switch导线引上Conductors turning up导线引下Conductors turning down导线由上引来Conductors turning from above导线由下引来Conductors turning from below电缆沟Cable trench调压器Voltage regulator隔离变压器Isolating transformer击穿保护器Puncturing safety device晶体管Transisorized diode地坪Grade level电缆与水管平行Cable running parallel to a water supply pipe 电缆与热力管道交叉敷设Cable running across heat pipeline 车道Drive way电缆穿管与管道交叉Cable protective pipe across a pipeline 双(单)侧支架电缆沟Trench with rack on both sides (one side) 室外地坪Outdoor grade跨接线Jumper金属软管Flexible metal tube过渡接头Adapter功角power angle有功（功率）active power无功（功率）reactive power功率因数power factor无功电流reactive current下降特性droop characteristics斜率slope额定rating变比ratio参考值reference value电压互感器PT分接头tap下降率droop rate仿真分析simulation analysis传递函数transfer function框图block diagram受端receive-side裕度margin同步synchronization失去同步loss of synchronization阻尼damping摇摆swing保护断路器circuit breaker电阻：resistance电抗：reactance阻抗：impedance电导：conductance电纳：susceptance导纳：admittance电感：inductance电容: capacitanceAbsorber Circuit 吸收电路AC/AC Frequency Converter 交交变频电路AC power control交流电力控制AC Power Controller交流调功电路AC Power Electronic Switch交流电力电子开关Ac Voltage Controller交流调压电路Asynchronous Modulation 异步调制Baker Clamping Circuit贝克箝位电路Bi-directional Triode Thyristor双向晶闸管Bipolar Junction Transistor-- BJT双极结型晶体管Boost-Buck Chopper升降压斩波电路Boost Chopper升压斩波电路Boost Converter升压变换器Bridge Reversible Chopper桥式可逆斩波电路Buck Chopper 降压斩波电路Buck Converter降压变换器Commutation 换流Conduction Angle 导通角Constant Voltage Constant Frequency --CVCF 恒压恒频Continuous Conduction--CCM （电流）连续模式Control Circuit 控制电路Cuk Circuit CUK 斩波电路Current Reversible Chopper 电流可逆斩波电路Current Source Type Inverter--CSTI 电流（源）型逆变电路Cycloconvertor 周波变流器。
普通真空断路器与发电机用真空断路器的区别1、额定电流大2、额定断路电流大3、短路电流非周期性分量大4、瞬态恢复电压上升速率大5、存在失步开断问题GCB（发电机保护用断路器）是发电机出口专用断路器，完全是针对发电机出口回路的特殊技术要求而产生。
与普通配电型断路器相比，具有极强的开断短路电流直流分量的能力和失步开断的能力，极高的机械和电气操作寿命，其三相联动操作机构能提供安全的同步操作，应用GCB还可以减小升压变压器的故障平均恢复时间和发电机的故障平均恢复时间，使电厂的可利用率增加，从而提高电厂的效益，尤其是GCB开断发电机出口延迟过零短路电流的能力，是普通配电型断路器所不具备的.每一种交流断路器的开断都需要有一个电流过零点，电弧会在电流过零点自动地分开。
在某些条件下，来自发电机的短路电流可能具有100ms或更长的延时电流零点。
在发电机空载状态下，如果短路发生在电压最低状态，那么就会出现具有直流分量的非对称短路电流。
尤其是在故障前，当发电机在欠砺磁状态下且具有超前功率因数时出现最高非对称值。
在此条件下，短路电流的直流分量将高于对称分量，并一直保持到延时电流零点。
短路电流的交流分量和直流分量的衰减规律不同，交流分量随着发电机短路次暂态和暂态时间常数按指数递减，直流分量随着短路时间常数按指数规律衰减。
根据发电机不同尺寸和设计结构，这些时间常数值变化很大，当短路电流的交流分量比直流分量衰减得快时，在某段时间内就产生了延时电流零点。
小容量发电机因电感与电阻的比值小，短路时间常数小，直流分量衰减很快，短路一般经数十毫秒，即通过零点，灭弧较易。
而35MW 发电机短路时间常数较大，超过150ms，直流分量衰减慢，短路电流有经数百毫秒也不通过零点的情况。
若发电机出口选用常规配电断路器，断路器动作切断短路故障时会产生异常过电压，灭弧不易。
而需选用GCB，利用断路器触头分离产生很高的电弧电压，来增大与Ra相串联的电弧电阻，使短路电流直流分量快速衰减，从而强迫过零。
一、发电机出口断路器概述及主要性能参数1、设备概述发电机组的出口断路器是由瑞士ABB有限责任公司生产的型号为HEC8型SF6气体绝缘的金属封闭开关.发电机出口断路器主要由断路器本体、隔离开关、接地开关、避雷器、电压互感器、电容器和汇控柜组成。
汇控柜由上下两层组成.上层主要有操作面板、二次接线端子、二次回路、小空气开关、继电器和保险等.下层有断路器、隔离开关、接地开关的操作机构及电气联锁装置。
. .装有发电机出口断路器的机组的主要优点就是当发电机故障时.发电机出口断路器可以断开与主变的电的联系.同时厂用电可以通过主变倒入.使机组厂电的输入方式更加灵活可靠.从而提高了机组其它设备安全性。
. .. .HEC8出口断路器利用自压气原理来灭弧.即灭弧气流所需能量是从电弧本身取得的。
电弧的产生所释放的能量导致压力室很快和很大的升压和升温。
从电弧来的对流和辐射热量在弧接点系统和压器活塞之间的“加热容积”中引起一个突然的升压（图1）。
热气体正是从这里喷射出来.而在交流电通过零位后即将电弧熄灭。
. .. .图1电弧内部的磁场收缩效应也促进了压力升高.这表现为作用在电弧路径的中心方向的一股力量。
这个电流产生的磁力反过来又引起电弧的一股强大轴向气流.基本上是一个向外喷射的等离子体流.有一部分分流到加热容积中去（图2）。
切断过程中非常大的电流在流动时.压力升高可能性很大。
用一个专用的安全阀来释放压力可以避免机械损伤。
. .. .图2三、出口断路器结构1、下图显示出口断路器正面图.上部分为出口断路器就地控制柜；下半部分自远端开始依次是接地刀闸Q81控制头、断路器Q0控制头、接地刀闸Q82控制头、隔离刀闸Q9控制头。
. .. .2、下图显示出口断路器散热风扇。
散热风扇分A、B两列布置.运行中保证每相至少有一台风扇运行。
. .. .3、下图显示出口断路器本体罩、隔离刀闸位置观察镜、断路器位置观察镜：通过观察镜可以看到隔离刀闸断口.确认隔离刀闸是否合闸良好或者是否彻底断开。

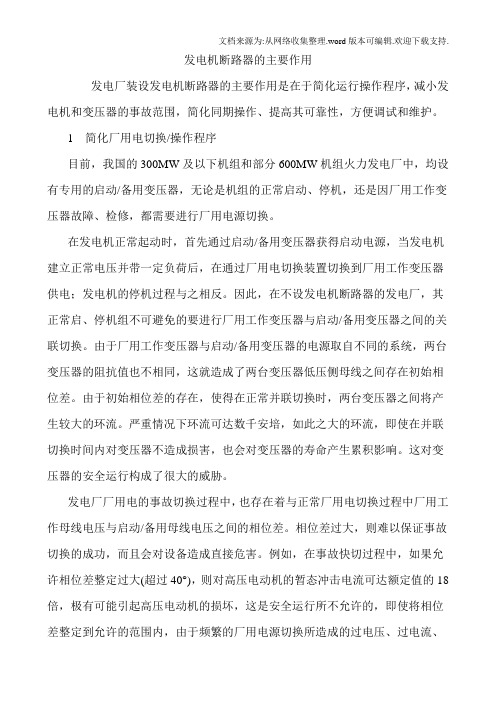

发电机断路器的主要作用发电厂装设发电机断路器的主要作用是在于简化运行操作程序，减小发电机和变压器的事故范围，简化同期操作、提高其可靠性，方便调试和维护。
1简化厂用电切换/操作程序目前，我国的300MW及以下机组和部分600MW机组火力发电厂中，均设有专用的启动/备用变压器，无论是机组的正常启动、停机，还是因厂用工作变压器故障、检修，都需要进行厂用电源切换。
在发电机正常起动时，首先通过启动/备用变压器获得启动电源，当发电机建立正常电压并带一定负荷后，在通过厂用电切换装置切换到厂用工作变压器供电；发电机的停机过程与之相反。
因此，在不设发电机断路器的发电厂，其正常启、停机组不可避免的要进行厂用工作变压器与启动/备用变压器之间的关联切换。
由于厂用工作变压器与启动/备用变压器的电源取自不同的系统，两台变压器的阻抗值也不相同，这就造成了两台变压器低压侧母线之间存在初始相位差。
由于初始相位差的存在，使得在正常并联切换时，两台变压器之间将产生较大的环流。
严重情况下环流可达数千安培，如此之大的环流，即使在并联切换时间内对变压器不造成损害，也会对变压器的寿命产生累积影响。
这对变压器的安全运行构成了很大的威胁。
发电厂厂用电的事故切换过程中，也存在着与正常厂用电切换过程中厂用工作母线电压与启动/备用母线电压之间的相位差。
相位差过大，则难以保证事故切换的成功，而且会对设备造成直接危害。
例如，在事故快切过程中，如果允许相位差整定过大(超过40°)，则对高压电动机的暂态冲击电流可达额定值的18倍，极有可能引起高压电动机的损坏，这是安全运行所不允许的，即使将相位差整定到允许的范围内，由于频繁的厂用电源切换所造成的过电压、过电流、过负荷仍会对设备的使用寿命和安全运行带来不利的影响。
因此，减少避免厂用电源切换将提高发电厂运行的安全可靠性。
采用发电机断路器后，发电机组的启停电源是经过主变压器倒送电至厂用工作变压器获得，从机组启动一直到发电机并网发电，整个过程都无须厂用电源切换。
发电机灭磁断路器跳闸保护原理1. 引言1.1 发电机灭磁断路器跳闸保护原理发电机灭磁断路器跳闸保护原理是电力系统中非常重要的一部分，它能够在发电机出现故障时及时跳闸保护，确保系统的安全运行。
发电机灭磁断路器能够有效地保护发电机免受短路、过载等故障的影响，同时能够有效地保护发电机的绝缘系统不受损坏。
在电力系统中，发电机灭磁断路器的作用至关重要，它可以在发电机出现故障时迅速切断电路，防止故障扩大导致事故发生。
发电机灭磁断路器的工作原理是通过检测发电机的电流、电压等参数，当超出设定值时，断开电路以实现跳闸保护。
影响跳闸保护的因素包括电流大小、电压变化、温度等多种因素，需要进行综合考虑。
跳闸保护的应用范围非常广泛，不仅用于发电机，还可以用于输电线路、变电站等电力设备。
发电机灭磁断路器的重要性不言而喻，它是保障电力系统安全稳定运行的关键设备之一。
跳闸保护的可靠性直接关系到电力系统的安全性，因此需要不断改进技术，提高可靠性。
未来发电机灭磁断路器跳闸保护技术将继续发展，更加智能化、高效化，以满足电力系统日益复杂的运行需求。
2. 正文2.1 发电机灭磁断路器的作用发电机灭磁断路器是发电机保护系统中的重要组成部分，其作用主要包括以下几个方面：1. 防止发电机过热：发电机在运行过程中会产生大量的热量，如果发电机过载或短路等故障发生，可能会导致发电机过热，进而损坏发电机绕组。
灭磁断路器可以在发生故障时及时切断电路，避免发电机过热。
发电机灭磁断路器的作用是保护发电机系统安全稳定运行，防止发生损坏和事故，保障发电机可靠运行。
通过及时切断电路，灭磁断路器能够有效地保护发电机及其相关设备，提高发电机的使用寿命和运行效率。
2.2 发电机灭磁断路器的工作原理发电机灭磁断路器的工作原理是通过监测发电机的电流和电压状态，当发电机出现过载、短路或其他故障时，灭磁断路器会迅速跳闸，切断发电机与电网之间的连接，保护电网和发电机不受损坏。
具体来说，发电机灭磁断路器内部包含了电流传感器和电压传感器，它们监测发电机的电流和电压波形，当电流或电压超过设定的阈值时，灭磁断路器会触发跳闸动作。
大容量发电机出口断路器在我国的制造和应用问题大容量发电机出口断路器在我国的制造和应用问题摘要：大容量发电机出口是否要装断路器（GCB）在我国过去和现在都存在较大争议，如何正确应用，不同类型的机组有不同的要求。
现在很多地方均在建设超临界或超超临界的大型燃煤火力发电机组，以便迅速扭转电力紧张局面。
为取得较高的可靠性和经济性，都希望装设发电机出口断路器（GCB），从而使发电机出口断路器的供需矛盾扩大。
文章介绍了我国大容量发电机出口断路器的应用状况及生产情况，同时对国外GCB制造技术的现状进行了介绍。
指出了研发具有我国自主知识产权的大容量发电机出口断路器的必要性。
关键词：电力系统；发电机；大容量发电机出口断路器（GCB）；制造；应用我国自20世纪80年代开始，随着电力需求的高速增长，大型火力发电机组的容量由125MW迅速向200、300、600MW级及以上发展，成为电力系统的主力机组。
由于历史原因和设计规程的制约，发电机和变压器只能以发电机-变压器组的单元制接线方式运行，这给正常的运行操作带来诸多不便，特别是事故时的厂用电快速切换存在较大风险，极有可能因切换失败而使厂用电中断，厂用电的可靠性较低。
所以，在发电机的出口加装断路器（GCB），不论是从安全技术层面还是从经济运行层面来讲都很有必要。
1 应用状况1.1 在大型火电机组的应用现状我国20世纪80年代开始出现125 MW的火电机组，1984年，原水利电力部为适应大火电设计要求，在1979年颁布的《火力发电厂设计技术规程》（SDJ1—1979）基础上进行了修订，修订后的编号为SDJ1—1984，并明确规定：汽轮发电机组容量为12～25 MW时，火电厂设计暂时按SDJ 1—1979执行；容量为50～600 MW时，火电厂设计按SDJ 1—1984执行。
所以，1984后修订的DL 5000—1994、DL 5000—1998和DL 5000—2000等《火力发电厂设计技术规程》，都简称为“大火规”。
